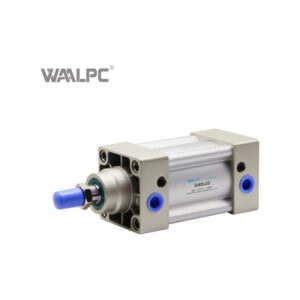

AirTAC JSI40X1000 — совместимый аналог JSI-40-1000
57 480 ₸ с НДС · склад в Алматы · доставка по Казахстану
Перейти к нашему совместимому аналогу JSI-40-1000AirTAC JSI40X1000 — обозначение пневмоцилиндра: диаметр поршня 40 мм, ход 1000 мм. Ниже — какой артикул из каталога CORNETA.KZ ему соответствует, сколько он стоит и на что смотреть при сверке исполнения.
Какой наш артикул соответствует AirTAC JSI40X1000?
Коду AirTAC JSI40X1000 по диаметру поршня (40 мм) и ходу (1000 мм) соответствует артикул JSI-40-1000 из каталога CORNETA.KZ — пневмоцилиндр серии JSI. Совместимость для JSI40X1000 подобрана по этим двум размерам. Исполнение, которое задают суффиксы в обозначении JSI40X1000, мы сверяем отдельно: пришлите полное обозначение с изделия на info@corneta.kz, и мы подтвердим соответствие до оплаты.
| Вы искали | Наш артикул | Ø, мм | Ход, мм | Усилие при 6 бар, Н | Цена, ₸ |
|---|---|---|---|---|---|
| AirTAC JSI40X1000 | JSI-40-1000 | 40 | 1000 | 754 | 57 480 |
Характеристики и цена JSI-40-1000
JSI-40-1000 производства WAALPC — совместимый аналог AirTAC JSI40X1000: от 57 480 ₸ с НДС, склад в Алматы (Садвакасова, 122). По Казахстану доставляем транспортными компаниями; подобрать по коду AirTAC JSI40X1000 поможем по письму на info@corneta.kz.
Чем отличается AirTAC JSI40X1000 от JSI-40-1000?
По проверенной таблице отличий для кода JSI40X1000: наш — до 0,8 МПа. Диаметр поршня (40 мм) и ход (1000 мм) у AirTAC JSI40X1000 и JSI-40-1000 совпадают. Прежде чем заказывать JSI-40-1000 для узла с JSI40X1000, сверьте указанные отличия с вашим узлом: если какое-то из них критично, напишите нам на info@corneta.kz.
Сколько стоит JSI-40-1000, который подходит к AirTAC JSI40X1000?
JSI-40-1000 стоит 57 480 ₸ за штуку. Это пневмоцилиндр профильный серии JSI, Ø40 мм, ход 1000 мм, площадь поршня 12,6 см², рабочее давление до 0,8 МПа по каталогу завода; теоретическое усилие при 6 бар — 754 Н. Если вы ищете именно AirTAC JSI40X1000, укажите этот код при заказе — он сохранится в заявке.
Как ещё пишут код AirTAC JSI40X1000?
В заявках и накладных код JSI40X1000 встречается в написаниях JSI 40 X 1000, JSI4 0x1000, JSI40x1000, JSI4 0 x 1000, JSI40*1000. Все они означают одно изделие — AirTAC JSI40X1000, и все ведут к нашему артикулу JSI-40-1000. Цена, наличие и заказ берутся из текущего каталога, а подтвердить соответствие кода JSI40X1000 нашему артикулу JSI-40-1000 можно письмом на info@corneta.kz.
Как проверить AirTAC JSI40X1000 перед заказом JSI-40-1000?
Сверьте по полному обозначению на изделии пять признаков: диаметр поршня (40 мм), ход (1000 мм), способ крепления, тип смазки и резьбу присоединения. Первые два признака у JSI-40-1000 и AirTAC JSI40X1000 совпадают, остальные зависят от суффиксов в JSI40X1000. Если хотя бы один важен для вашего узла, укажите его в письме на info@corneta.kz: мы проверим именно JSI40X1000.
Что означает окончание кода JSI40X1000?
Код AirTAC JSI40X1000 читается по листу AirTAC, серия JSI (Ordering code):
- JSI — стандартный цилиндр двустороннего действия (JSI: Double acting type), стандарт JIS
- — — без «S»: магнита нет
- — — без метки крепления: базовое; резьба порта PT
Какие размеры и характеристики у JSI-40-1000?
Размеры и присоединение JSI-40-1000 — по карточке серии JSI в каталоге CORNETA.KZ. Диаметр поршня и ход у JSI-40-1000 и AirTAC JSI40X1000 совпадают; остальные строки сверяйте с обозначением JSI40X1000.
| Диаметр поршня | 40 мм |
|---|---|
| Ход | 1000 мм |
| Площадь поршня | 12,6 см² |
| Тип действия | Двустороннего действия |
| Магнитный поршень | Встроен серийно (все цилиндры WAALPC — с магнитным поршнем) |
| Демпфирование | Регулируемое пневматическое с двух сторон |
| Материал гильзы | Алюминиевый профиль (марка и анодирование не указаны) |
Какое усилие развивает JSI-40-1000?
Теоретическое усилие — давление, умноженное на площадь поршня: у JSI-40-1000 это 1 257 мм². Значения в таблице — теоретические, без учёта трения.
| Давление, бар | Толкающее, Н |
|---|---|
| 4 | 503 |
| 6 | 754 |
| 8 | 1 005 |
На ходе 1000 мм при 6 бар толкающее усилие 754 Н совершает работу 754,0 Дж, на один ход уходит 8,7 нл сжатого воздуха.
Какой груз поднимет JSI-40-1000
При вертикальном подъёме масса груза = усилие ÷ (9,81 × запас). Запас вы выбираете сами — по скорости, трению и ударной нагрузке; в таблице ×1,5 и ×2. Массу оснастки на штоке вычтите из результата.
| Давление, бар | Толкание, запас ×1,5, кг | Толкание, запас ×2, кг |
|---|---|---|
| 4 | 34 | 26 |
| 6 | 51 | 38 |
| 8 | 68 | 51 |
Расход воздуха JSI-40-1000 по частоте циклов
Полный цикл (вперёд и назад) на ходе 1000 мм при 6 бар — 17,4 нл; объём штока не вычитали, поэтому расход чуть завышен — это запас для расчёта компрессора и ресивера.
| Циклов в минуту | Расход, нл/мин |
|---|---|
| 10 | 174 |
| 30 | 522 |
| 60 | 1 044 |
Как читается артикул JSI-40-1000?
JSI-40-1000 — артикул WAALPC в каталоге CORNETA.KZ: JSI — серия, 40 — диаметр поршня в миллиметрах, 1000 — ход в миллиметрах. В коде AirTAC JSI40X1000 те же размеры записаны по системе обозначений AirTAC, её разбор — в разделе об окончании кода.
Какие коды других марок ведут к JSI-40-1000?
В нашей базе соответствий к артикулу JSI-40-1000 привязано 2 кода 1 марки, все пары отмечены как проверенные. Если ваш код есть в таблице и у него есть своя страница, на ней разобрано именно ваше обозначение.
| Марка | Код | Отличие от JSI-40-1000 |
|---|---|---|
| AirTAC | JSI40X1000 (эта страница) | Примечание: наш — до 0,8 МПа |
| AirTAC | JSI40X1000S | в таблице отличий не записано |
Какие соседние типоразмеры JSI есть в каталоге?
Если ход или диаметр на вашем узле отличаются от JSI40X1000, рядом — позиции той же серии JSI с тем же диаметром или тем же ходом. Цены — из текущего каталога.
| Артикул | Ø, мм | Ход, мм | Цена, ₸ |
|---|---|---|---|
| JSI-40-900 | 40 | 900 | 53 880 |
| JSI-40-800 | 40 | 800 | 50 400 |
| JSI-40-700 | 40 | 700 | 46 920 |
| JSI-40-600 | 40 | 600 | 43 440 |
| JSI-32-1000 | 32 | 1000 | 46 680 |
| JSI-50-1000 | 50 | 1000 | 73 080 |
| JSI-63-1000 | 63 | 1000 | 84 120 |
| JSI-80-1000 | 80 | 1000 | 121 080 |
Другие размеры AirTAC серии JSI
Страницы соседних размеров с кодом AirTAC той же серии: тот же диаметр с другим ходом или тот же ход с другим диаметром.
Автор: команда CORNETA.KZ. Подбор по полному артикулу: info@corneta.kz.
Товарные знаки иностранных производителей используются для идентификации сравниваемых изделий. Их названия не обозначают изготовителя нашего товара.
