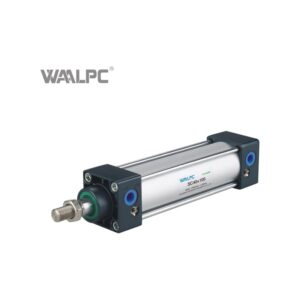

AirTAC SU100X500 — совместимый аналог SU-100-500

Какой наш артикул соответствует AirTAC SU100X500?

Коду AirTAC SU100X500 по диаметру поршня (100 мм) и ходу (500 мм) соответствует артикул SU-100-500 из каталога CORNETA.KZ — пневмоцилиндр серии SU. Совместимость для SU100X500 подобрана по этим двум размерам. Исполнение, которое задают суффиксы в обозначении SU100X500, мы сверяем отдельно: пришлите полное обозначение с изделия на info@corneta.kz, и мы подтвердим соответствие до оплаты.

SU-100-500

85 260 ₸

Поставка 3–5 недель

Перейти к заказу SU-100-500
Характеристики и цена SU-100-500

Под AirTAC SU100X500 мы предлагаем совместимый аналог WAALPC — SU-100-500, от 85 260 ₸ с НДС; склад в Алматы (Садвакасова, 122). Отправляем транспортными компаниями по Казахстану, подбор по коду — по обозначению AirTAC SU100X500 на info@corneta.kz.

Чем отличается AirTAC SU100X500 от SU-100-500?

По проверенной таблице отличий для кода SU100X500: резьба портов у AirTAC PT (код без буквы G), у нашего — G. Диаметр поршня (100 мм) и ход (500 мм) у AirTAC SU100X500 и SU-100-500 совпадают. Прежде чем заказывать SU-100-500 для узла с SU100X500, сверьте указанные отличия с вашим узлом: если какое-то из них критично, напишите нам на info@corneta.kz.

Сколько стоит SU-100-500, который подходит к AirTAC SU100X500?

SU-100-500 стоит 85 260 ₸ за штуку. Это пневмоцилиндр стандартный профильный серии SU, Ø100 мм, ход 500 мм, площадь поршня 78,5 см², рабочее давление до 0,8 МПа по каталогу завода; теоретическое усилие при 6 бар — 4 712 Н. Если вы ищете именно AirTAC SU100X500, укажите этот код при заказе — он сохранится в заявке.

Как ещё пишут код AirTAC SU100X500?

В заявках и накладных код SU100X500 встречается в написаниях SU 100 X 500, SU1 00x500, SU100x500, SU1 00 x 500, SU100*500. Все они означают одно изделие — AirTAC SU100X500, и все ведут к нашему артикулу SU-100-500. Цена, наличие и заказ берутся из текущего каталога, а подтвердить соответствие кода SU100X500 нашему артикулу SU-100-500 можно письмом на info@corneta.kz.

Как проверить AirTAC SU100X500 перед заказом SU-100-500?

Сверьте по полному обозначению на изделии пять признаков: диаметр поршня (100 мм), ход (500 мм), способ крепления, тип смазки и резьбу присоединения. Первые два признака у SU-100-500 и AirTAC SU100X500 совпадают, остальные зависят от суффиксов в SU100X500. Если хотя бы один важен для вашего узла, укажите его в письме на info@corneta.kz: мы проверим именно SU100X500.

Что означает окончание кода SU100X500?

Код AirTAC SU100X500 читается по листу AirTAC, серия SU (Ordering code):

• SU — профильный цилиндр без стяжек, двустороннего действия; в листе 2021 г. пометка «Discontinued»
• — — без «S»: магнита нет

Чем SU100X500 отличается от ближайших написаний?

SU100X500S: В вашем коде есть окончание —: без «S»: магнита нет. В коде SU100X500S есть окончание S: с магнитом на поршне.

Какие размеры и характеристики у SU-100-500?

Размеры и присоединение SU-100-500 — по карточке серии SU в каталоге CORNETA.KZ. Диаметр поршня и ход у SU-100-500 и AirTAC SU100X500 совпадают; остальные строки сверяйте с обозначением SU100X500.

Страница артикула SU-100-500

Какое усилие развивает SU-100-500?

Теоретическое усилие — давление, умноженное на площадь поршня: у SU-100-500 это 7 854 мм². Значения в таблице — теоретические, без учёта трения.

На ходе 500 мм при 6 бар толкающее усилие 4 712 Н совершает работу 2 356,2 Дж, на один ход уходит 27,2 нл сжатого воздуха.

Какой груз поднимет SU-100-500

При вертикальном подъёме масса груза = усилие ÷ (9,81 × запас). Запас вы выбираете сами — по скорости, трению и ударной нагрузке; в таблице ×1,5 и ×2. Массу оснастки на штоке вычтите из результата.

Расход воздуха SU-100-500 по частоте циклов

Полный цикл (вперёд и назад) на ходе 500 мм при 6 бар — 54,4 нл; объём штока не вычитали, поэтому расход чуть завышен — это запас для расчёта компрессора и ресивера.

Что проверить при замене AirTAC SU100X500 на SU-100-500?

1. Диаметр поршня и ход: у AirTAC SU100X500 и SU-100-500 — Ø100 мм, ход 500 мм.
2. Датчики положения: магнитный поршень у SU-100-500 — встроен серийно (все цилиндры waalpc — с магнитным поршнем). Если на SU100X500 стоял датчик, пришлите его код — подберём к пазу серии SU.
3. Температура: у SU-100-500 — H −5…150 °C.

Как читается артикул SU-100-500?

SU-100-500 — артикул WAALPC в каталоге CORNETA.KZ: SU — серия, 100 — диаметр поршня в миллиметрах, 500 — ход в миллиметрах. В коде AirTAC SU100X500 те же размеры записаны по системе обозначений AirTAC, её разбор — в разделе об окончании кода.

Какие коды других марок ведут к SU-100-500?

В нашей базе соответствий к артикулу SU-100-500 привязано 8 кодов 4 марок, все пары отмечены как проверенные. Если ваш код есть в таблице и у него есть своя страница, на ней разобрано именно ваше обозначение.

Какие соседние типоразмеры SU есть в каталоге?

Если ход или диаметр на вашем узле отличаются от SU100X500, рядом — позиции той же серии SU с тем же диаметром или тем же ходом. Цены — из текущего каталога.

Другие размеры AirTAC серии SU

Страницы соседних размеров с кодом AirTAC той же серии: тот же диаметр с другим ходом или тот же ход с другим диаметром.
