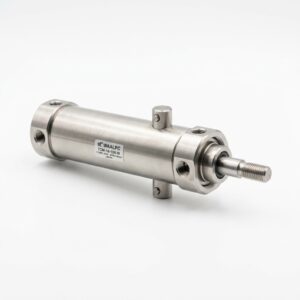

AirTAC TCM20X250S — совместимый аналог TCM-20-250

Какой наш артикул соответствует AirTAC TCM20X250S?

Коду AirTAC TCM20X250S по диаметру поршня (20 мм) и ходу (250 мм) соответствует артикул TCM-20-250 из каталога CORNETA.KZ — пневмоцилиндр серии TCM. Совместимость для TCM20X250S подобрана по этим двум размерам. Исполнение, которое задают суффиксы в обозначении TCM20X250S, мы сверяем отдельно: пришлите полное обозначение с изделия на info@corneta.kz, и мы подтвердим соответствие до оплаты.

TCM-20-250

83 880 ₸

Поставка 3–5 недель

Перейти к заказу TCM-20-250
Характеристики и цена TCM-20-250

Ищете AirTAC TCM20X250S? Совместимый аналог WAALPC — TCM-20-250, от 83 880 ₸ с НДС. Здесь склад в Алматы (Садвакасова, 122), доставка транспортными компаниями по Казахстану; подбор по коду — на info@corneta.kz.

Чем отличается AirTAC TCM20X250S от TCM-20-250?

Для кода TCM20X250S отличаются поля: Окончание S: с магнитом на поршне (в серии TC магнит всегда). рабочее давление нашего TCM до 0,8 МПа (8 бар); у AirTAC TCM до 1,0 МПа (10 бар); резьба портов PT1/8″ (у нас G1/8″). Диаметр поршня (20 мм) и ход (250 мм) у AirTAC TCM20X250S и TCM-20-250 совпадают.

Сколько стоит TCM-20-250, который подходит к AirTAC TCM20X250S?

TCM-20-250 стоит 83 880 ₸ за штуку. Это пневмоцилиндр трёхштоковый серии TCM, Ø20 мм, ход 250 мм, площадь поршня 3,1 см², рабочее давление до 0,8 МПа по каталогу завода; теоретическое усилие при 6 бар — 188 Н. Если вы ищете именно AirTAC TCM20X250S, укажите этот код при заказе — он сохранится в заявке.

Как ещё пишут код AirTAC TCM20X250S?

В заявках и накладных код TCM20X250S встречается в написаниях TCM 20 X 250 S, TCM2 0x250S, TCM20x250S, TCM2 0 x 250S, TCM20*250S. Все они означают одно изделие — AirTAC TCM20X250S, и все ведут к нашему артикулу TCM-20-250. Цена, наличие и заказ берутся из текущего каталога, а подтвердить соответствие кода TCM20X250S нашему артикулу TCM-20-250 можно письмом на info@corneta.kz.

Как проверить AirTAC TCM20X250S перед заказом TCM-20-250?

Сверьте по полному обозначению на изделии пять признаков: диаметр поршня (20 мм), ход (250 мм), способ крепления, тип смазки и резьбу присоединения. Первые два признака у TCM-20-250 и AirTAC TCM20X250S совпадают, остальные зависят от суффиксов в TCM20X250S. Если хотя бы один важен для вашего узла, укажите его в письме на info@corneta.kz: мы проверим именно TCM20X250S.

Что означает окончание кода TCM20X250S?

Код AirTAC TCM20X250S читается по листу AirTAC 2026 EU, серия TC (Ordering code):

• TCM — трёхштоковый цилиндр с латунной втулкой
• S — с магнитом на поршне (в серии TC магнит всегда)

Чем TCM20X250S отличается от ближайших написаний?

TCM20X250SG: В коде TCM20X250SG есть окончание G: резьба G.

Какие размеры и характеристики у TCM-20-250?

Размеры и присоединение TCM-20-250 — по карточке серии TCM в каталоге CORNETA.KZ. Диаметр поршня и ход у TCM-20-250 и AirTAC TCM20X250S совпадают; остальные строки сверяйте с обозначением TCM20X250S.

Страница артикула TCM-20-250

Какое усилие развивает TCM-20-250?

Теоретическое усилие — давление, умноженное на площадь поршня: у TCM-20-250 это 314 мм². Значения в таблице — теоретические, без учёта трения.

На ходе 250 мм при 6 бар толкающее усилие 188 Н совершает работу 47,1 Дж, на один ход уходит 0,54 нл сжатого воздуха.

Какой груз поднимет TCM-20-250

При вертикальном подъёме масса груза = усилие ÷ (9,81 × запас). Запас вы выбираете сами — по скорости, трению и ударной нагрузке; в таблице ×1,5 и ×2. Массу оснастки на штоке вычтите из результата.

Расход воздуха TCM-20-250 по частоте циклов

Полный цикл (вперёд и назад) на ходе 250 мм при 6 бар — 1,1 нл; объём штока не вычитали, поэтому расход чуть завышен — это запас для расчёта компрессора и ресивера.

Как читается артикул TCM-20-250?

TCM-20-250 — артикул WAALPC в каталоге CORNETA.KZ: TCM — серия, 20 — диаметр поршня в миллиметрах, 250 — ход в миллиметрах. В коде AirTAC TCM20X250S те же размеры записаны по системе обозначений AirTAC, её разбор — в разделе об окончании кода.

Какие коды других марок ведут к TCM-20-250?

В нашей базе соответствий к артикулу TCM-20-250 привязано 3 кода 2 марок, все пары отмечены как проверенные. Если ваш код есть в таблице и у него есть своя страница, на ней разобрано именно ваше обозначение.

Какие соседние типоразмеры TCM есть в каталоге?

Если ход или диаметр на вашем узле отличаются от TCM20X250S, рядом — позиции той же серии TCM с тем же диаметром или тем же ходом. Цены — из текущего каталога.

Другие размеры AirTAC серии TCM

Страницы соседних размеров с кодом AirTAC той же серии: тот же диаметр с другим ходом или тот же ход с другим диаметром.
