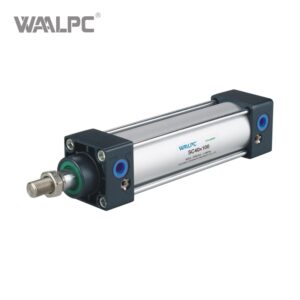

AirTAC SC200X500 — совместимый аналог SC-200-500

Какой наш артикул соответствует AirTAC SC200X500?

Коду AirTAC SC200X500 по диаметру поршня (200 мм) и ходу (500 мм) соответствует артикул SC-200-500 из каталога CORNETA.KZ — пневмоцилиндр серии SC. Совместимость для SC200X500 подобрана по этим двум размерам. Исполнение, которое задают суффиксы в обозначении SC200X500, мы сверяем отдельно: пришлите полное обозначение с изделия на info@corneta.kz, и мы подтвердим соответствие до оплаты.

SC-200-500

256 500 ₸

Поставка 3–5 недель

Перейти к заказу SC-200-500
Характеристики и цена SC-200-500

Под AirTAC SC200X500 мы предлагаем совместимый аналог WAALPC — SC-200-500, от 256 500 ₸ с НДС; склад в Алматы (Садвакасова, 122). Отправляем транспортными компаниями по Казахстану, подбор по коду — по обозначению AirTAC SC200X500 на info@corneta.kz.

Чем отличается AirTAC SC200X500 от SC-200-500?

По проверенной таблице отличий для кода SC200X500: у кода без буквы G порты PT, у нашего SC — G (ISO 228-1); рабочее давление у AirTAC до 1,0 МПа, у нашего SC до 0,9 МПа; у кода без буквы S исполнение без магнита на поршне, наш SC — с магнитом под датчик положения. Диаметр поршня (200 мм) и ход (500 мм) у AirTAC SC200X500 и SC-200-500 совпадают. Прежде чем заказывать SC-200-500 для узла с SC200X500, сверьте указанные отличия с вашим узлом: если какое-то из них критично, напишите нам на info@corneta.kz.

Сколько стоит SC-200-500, который подходит к AirTAC SC200X500?

SC-200-500 стоит 256 500 ₸ за штуку. Это пневмоцилиндр стандартный серии SC, Ø200 мм, ход 500 мм, площадь поршня 314,2 см², рабочее давление до 0,9 МПа по каталогу завода; теоретическое усилие при 6 бар — 18 850 Н. Если вы ищете именно AirTAC SC200X500, укажите этот код при заказе — он сохранится в заявке.

Как ещё пишут код AirTAC SC200X500?

В заявках и накладных код SC200X500 встречается в написаниях SC 200 X 500, SC2 00x500, SC200x500, SC2 00 x 500, SC200*500. Все они означают одно изделие — AirTAC SC200X500, и все ведут к нашему артикулу SC-200-500. Цена, наличие и заказ берутся из текущего каталога, а подтвердить соответствие кода SC200X500 нашему артикулу SC-200-500 можно письмом на info@corneta.kz.

Как проверить AirTAC SC200X500 перед заказом SC-200-500?

Сверьте по полному обозначению на изделии пять признаков: диаметр поршня (200 мм), ход (500 мм), способ крепления, тип смазки и резьбу присоединения. Первые два признака у SC-200-500 и AirTAC SC200X500 совпадают, остальные зависят от суффиксов в SC200X500. Если хотя бы один важен для вашего узла, укажите его в письме на info@corneta.kz: мы проверим именно SC200X500.

Что означает окончание кода SC200X500?

Код AirTAC SC200X500 читается по листу AirTAC, серия SC (Ordering code):

• SC — стяжные шпильки, ISO 15552
• — — без «S»: магнитного поршня нет

Чем SC200X500 отличается от ближайших написаний?

SC200X500S: В вашем коде есть окончание —: без «S»: магнитного поршня нет. В коде SC200X500S есть окончание S: с магнитным поршнем под датчики.

SC200X500SG: В вашем коде есть окончание —: без «S»: магнитного поршня нет. В коде SC200X500SG есть окончание S: с магнитным поршнем под датчики. В коде SC200X500SG есть окончание G: резьба порта G (без неё — PT).

Какие размеры и характеристики у SC-200-500?

Размеры и присоединение SC-200-500 — по карточке серии SC в каталоге CORNETA.KZ. Диаметр поршня и ход у SC-200-500 и AirTAC SC200X500 совпадают; остальные строки сверяйте с обозначением SC200X500.

Страница артикула SC-200-500

Технический паспорт серии SC (PDF) — изготовитель WAALPC: назначение, размеры, присоединение.

Какое усилие развивает SC-200-500?

Теоретическое усилие — давление, умноженное на площадь поршня: у SC-200-500 это 31 416 мм². Значения в таблице — теоретические, без учёта трения.

На ходе 500 мм при 6 бар толкающее усилие 18 850 Н совершает работу 9 424,8 Дж, на один ход уходит 108,7 нл сжатого воздуха.

Какой груз поднимет SC-200-500

При вертикальном подъёме масса груза = усилие ÷ (9,81 × запас). Запас вы выбираете сами — по скорости, трению и ударной нагрузке; в таблице ×1,5 и ×2. Массу оснастки на штоке вычтите из результата.

Расход воздуха SC-200-500 по частоте циклов

Полный цикл (вперёд и назад) на ходе 500 мм при 6 бар — 217,5 нл; объём штока не вычитали, поэтому расход чуть завышен — это запас для расчёта компрессора и ресивера.

Что проверить при замене AirTAC SC200X500 на SC-200-500?

1. Диаметр поршня и ход: у AirTAC SC200X500 и SC-200-500 — Ø200 мм, ход 500 мм.
2. Крепление: серия SC — Фирменный формат (не ISO 6431/15552). Сверьте, по какому стандарту крепится AirTAC SC200X500 на вашем узле.
3. Датчики положения: магнитный поршень у SC-200-500 — встроен серийно (все цилиндры waalpc — с магнитным поршнем). Если на SC200X500 стоял датчик, пришлите его код — подберём к пазу серии SC.
4. Температура: у SC-200-500 — H 0…150 °C (стандарт −5…+70 °C).

Как читается артикул SC-200-500?

SC-200-500 — артикул WAALPC в каталоге CORNETA.KZ: SC — серия, 200 — диаметр поршня в миллиметрах, 500 — ход в миллиметрах. В коде AirTAC SC200X500 те же размеры записаны по системе обозначений AirTAC, её разбор — в разделе об окончании кода.

Какие коды других марок ведут к SC-200-500?

В нашей базе соответствий к артикулу SC-200-500 привязано 10 кодов 4 марок, все пары отмечены как проверенные. Если ваш код есть в таблице и у него есть своя страница, на ней разобрано именно ваше обозначение.

Какие соседние типоразмеры SC есть в каталоге?

Если ход или диаметр на вашем узле отличаются от SC200X500, рядом — позиции той же серии SC с тем же диаметром или тем же ходом. Цены — из текущего каталога.
