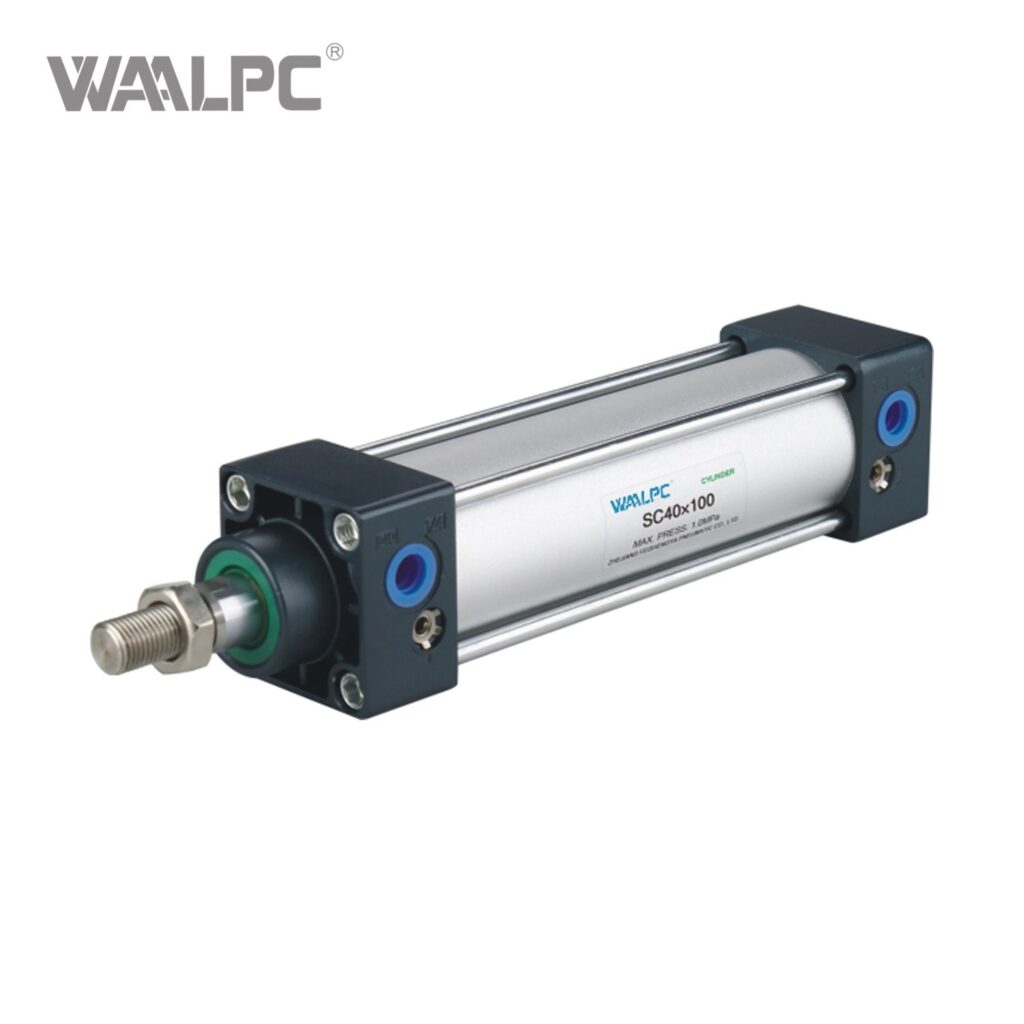

Пневмоцилиндр стандартный SC (шпильчатый)

Серия WAALPC SC — стандартные шпильчатые пневмоцилиндры по фирменному формату SC. Двустороннего действия, профильный анодированный алюминиевый корпус со шпильчатыми стяжками. Совместимый интерфейс с AirTAC SC (для Mindman MCQI2 по ISO 15552 подходит наша серия SI). Применяются в задачах среднего и тяжёлого класса, где нужны большие усилия в простом и надёжном исполнении.

С ISO 15552 у серии совпадает то, чем цилиндр держит нагрузку и берёт воздух: резьба штока (Ø32 — M10×1,25, Ø40 — M12×1,25, Ø50 и 63 — M16×1,5, Ø80 и 100 — M20×1,5) и резьба портов (Ø32 — G1/8, Ø50 — G1/4). Поэтому вилки, проушины, гайки, фитинги и трубки встают без переделок. Не совпадает крепление крышек: на Ø50 в торцах резьба M6 против M8 у стандарта, шаг отверстий на Ø32 — 33 мм против 32,5, а корпус при нулевом ходе на Ø32 длиннее на 20 мм. Отсюда правило выбора: для типоразмера AirTAC подбирают совместимый аналог без переделок, а в готовой раме под профильный цилиндр ISO 15552 — только со своими кронштейнами. Нужен именно ISO 15552 — берите серию SI, монтаж сверен по всему ряду Ø32–125.

Конструкция

• Корпус — анодированный алюминиевый сплав, профильная труба. Шпильчатая стяжка (4 шт) из оцинкованной стали — момент затяжки 12–15 Н·м.
• Передняя/задняя крышка — алюминиевый сплав с антифрикционным покрытием. Прямоугольная форма; крепления формата SC: лапы, фланцы, задние проушины, цапфа — кронштейны свои, не ISO 15552.
• Поршень — алюминиевый с двусторонним демпфированием. Магнит в поршне встроен (неодимовый).
• Шток — резьба M10×1,25 (Ø32), M12×1,25 (Ø40), M16×1,5 (Ø50–63), M20×1,5 (Ø80–100), M27×2 (Ø125), M36×2 (Ø160–200).
• Уплотнения — NBR (стандарт) или Viton/FKM (по заказу). Демпфирующие подушки на крышках — эластомерные кольца.
• Подключение — 1/8 (Ø32), 1/4 (Ø40–50), 3/8 (Ø63–80), 1/2 (Ø100–125), 3/4 (Ø160 и больше).

Технические данные

• Тип действия — двустороннего действия.
• Рабочая среда — сжатый воздух, фильтрация 40 мкм, точка росы под давлением ≤ +10°C.
• Диапазон диаметров — Ø32, 40, 50, 63, 80, 100, 125, 160, 200, 250 мм (10 типоразмеров).
• Диапазон хода — 25–1000 мм (модификации SCJ — с регулируемым ходом 10/20/30/40/50/75/100 мм).
• Рабочее давление — 0,1–0,9 МПа.
• Скорость поршня — 50–800 мм/с (рекомендованный диапазон).
• Демпфирование — регулируемое пневматическое на обоих концах хода. Ход демпфера 20 мм (Ø32–80), 32 мм (Ø100–160), 45 мм (Ø200).
• Температурный диапазон — −5…+70 °C (NBR-уплотнения, по листу серии), −10…+150°C (FKM по заказу).
• Магнитный поршень — у всех исполнений (буква S в коде лишь повторяет обозначение бренда), для герконовых и магниторезистивных датчиков.

Применение

• Прессовые операции среднего и тяжёлого класса — штамповка, запрессовка, формование. Усилие 470 Н (Ø32 при 6 бар) — 18 800 Н (Ø200 при 6 бар).
• Привод заслонок и шиберов DN100–DN200 в технологических линиях, дымоотводах, вентиляционных системах.
• Сборочные операции тяжёлого класса — сжатие, прижим в композитах, склейка корпусов, сборка крупных узлов.
• Подъёмные платформы и манипуляторы — малые пневмоподъёмники с тяжёлой нагрузкой до 300 кг (Ø100).
• Тяжёлая перекладка — подъём, перемещение, фиксация заготовок в линиях металлообработки и литья.
• Совместимый аналог AirTAC SC — монтажный интерфейс формата SC.

Поставка

Серия WAALPC SC — 10 диаметров, ходы 25–1000 мм. Наличие уточняйте по каждой позиции. Документы о ввозе, паспорт производителя на русском языке. Доставка транспортной компанией, ТК по Казахстану. Артикул формата SC-{Ø мм}-{ход мм} (например SC-63-100 — Ø63, ход 100 мм). Поддерживаются исполнения SCD (двухштоковый) и SCJ (с регулируемым ходом). Срок отгрузки — по наличию конкретного типоразмера.

Чем отличается серия SC?

Пневмоцилиндр двустороннего действия (стиль SC). стандарт: фирменный формат AirTAC (не ISO 15552), стяжные шпильки. корпус: стяжные шпильки. материал: алюминиевый сплав. демпфирование: регулируемое пневм. шток: Ø12 M10x1.25 ряд Ø: 32/40/50/63/80/100/125/160/200/250. ходы: 25–1000. давление: до 0,9 МПа.

Чем отличается от SCD: SC — цилиндр двустороннего действия с одним штоком (шпильчатый, стиль SC); у SCD — два штока, двустороннего действия, то же семейство SC.

Калькулятор усилия пневмоцилиндра: усилие толкания и тяги по диаметру и давлению, как применять расчёт при подборе аналога.

Уплотнения изнашиваются раньше металла: ремкомплект SC и общий подбор — в разделе ремкомплект пневмоцилиндра: состав и подбор.

Совместимость с импортными аналогами

Совместимый аналог — AirTAC SC32X25SG — отличие: рабочее давление у AirTAC до 1,0 МПа, у нашего SC до 0,9 МПа; SNS SC32X25S — отличие: резьба портов у SNS PT (код без G), у нашего — G; STNC TGC63X50S; XCPC SC32X75-S (совпадают присоединительные и установочные размеры, серия SC).

Какие диаметры, присоединения и усилия у цилиндров SC по листу?

По листу завода SC выпускается с диаметрами 32, 40, 50, 63, 80, 100, 125, 160, 200, 250 и 320 мм; в каталоге CORNETA.KZ — Ø32–250 мм (10 типоразмеров). Ход стандартный 25–1000 мм, рабочее давление 0,1–0,9 МПа. Резьба портов: 1/8 у Ø32, 1/4 у Ø40 и 50, 3/8 у Ø63 и 80, 1/2 у Ø100–160, 3/4 у Ø200–320. Максимальное усилие: 70 кгс у Ø32, 280 кгс у Ø63, 700 кгс у Ø100. Исполнения: SC, SCD двухштоковый, SCJ с регулируемым ходом, SCT многопозиционный; магнит встроен. Уточняйте у инженера: материал корпуса и демпфирование.

Как расшифровать артикул SC?

Формат: SC-{типоразмер}-{ход}

• SC — серия
• Типоразмер: 32 / 40 / 50 / 63 / 80 / 100 / 125 / 160 / 200 / 250
• Ход: 25 / 50 / 75 / 100 / 125 / 150 / 175 / 200 / 225 / 250 / 275 / 300 / 350 / 400 / 450 / 500 / 600 / 700 / 800 / 900 / 1000

Пример: SC-32-25
