81 420 ₸ с НДС · склад в Алматы · доставка по Казахстану
Другие исполнения этого размера: ADNGF-100-50-P-A
Осы өлшемнің басқа орындалулары: ADNGF-100-50-P-A

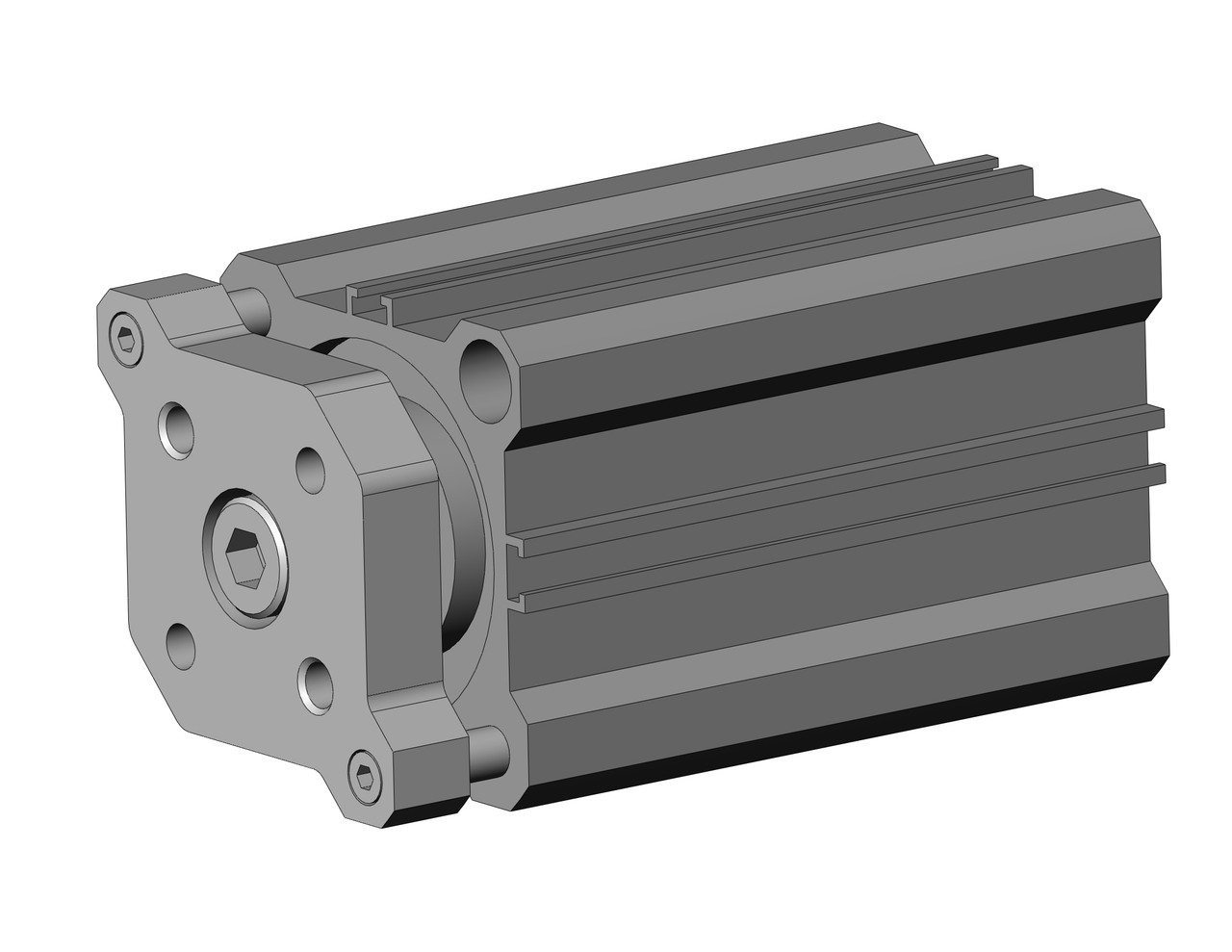

Бұл бет — WAALPC ADNGF-100-50 пневмоцилиндріне арналған: бағыттауышы кіріктірілген ықшам цилиндр, бекіту тесіктері ISO 21287 бойынша, поршень диаметрі 100 мм, жүріс 50 мм.
ADNGF сериясының ADNGF-100-50 өлшемі — үйлесімді аналог. Жабдығыңыздағы кодты беттегі кестемен тексеріңіз.
Совместимый аналог — Camozzi 31R2A100A050 — отличие: у Camozzi серии 31 собственные присоединительные размеры; шток у Camozzi нержавеющий; рабочее давление у Camozzi до 1,0 МПа, у нашего — до 0,8 МПа; Festo ADNGF-100-50-P-A (554292); Mindman MCGI-12-100-50 (совпадают присоединительные и установочные размеры, серия ADNGF).
Үйлесімді аналог — Camozzi 31R2A100A050 — айырмашылығы: Camozzi сериясының 31 өзіндік қосылыс өлшемдері бар; Camozzi штогы тот баспайтын; жұмыс қысымы Camozzi үшін 1,0 МПа дейін, біздікінде — 0,8 МПа дейін; Festo ADNGF-100-50-P-A (554292); Mindman MCGI-12-100-50 (қосылыс және орнату өлшемдері сәйкес келеді, серия ADNGF).
Не ваш размер? Введите код или выберите Ø и ход
Сіздің өлшеміңіз емес пе? Кодты енгізіңіз немесе Ø және жүрісті таңдаңыз
ADNGF-100-50 параметрлері: поршень диаметрі — 100 мм, жүріс — 50 мм; екі жақты әсерлі; ауа беру бұрандасы — G1/4.
ADNGF-100-50: ADNGF сериясы — екі параллель істігі мен орталық күш штоғы бар ықшам пневмоцилиндр; шыңдалған болат істіктер бүйір және бұраушы жүктемені қабылдайды; шток — хромдалған тот баспайтын болат; жұмыс плитасы — анодталған алюминий.
ADNGF-100-50 коды: ADNGF-Ø-жүріс-орындау; бұл кодта орындау әрпі жоқ. Серияда демпферлеу — серпімді сақиналар (P) не өзі реттелетін пневматикалық (PPS); нұсқаның ерекшеліктерін беттегі кестеден тексеріңіз.
ADNGF-100-50: серияның диаметрлері — 12, 16, 20, 25, 32, 40, 50, 63, 80, 100 мм, жүріс қатары — 10, 20, 25, 40, 50, 60, 80, 100, 125, 160, 200 мм; нақты Ø мен жүріс тіркесімін беттегі кестеден тексеріңіз.
У ADNGF-100-50-P диаметр поршня 100 мм, ход 50 мм, усилие 4712 Н при 6 бар. Усилие втягивания штока при 6 бар — 4524 Н (F = p·S по кольцевой площади, без потерь на трение).
ADNGF-100-50-P үшін поршень диаметрі 100 мм, жүріс 50 мм, күш 4712 Н, қысым 6 бар. 6 бар кезінде шток тартылуының күші — 4524 Н (F = p·S сақиналы аудан бойынша, үйкеліске шығынсыз).
| Размер | Коды других марок | Цена |
|---|---|---|
| Ø100 мм, ход 40 мм | Camozzi 31R2A100A040, Camozzi 32R2A100A040, Festo ADNGF-100-40-P-A и ещё 2 | от 79 740 ₸ |
| Ø100 мм, ход 60 мм | Camozzi 31R2A100A060, Festo ADNGF-100-60-P-A, Festo 554293 и ещё 1 | от 83 100 ₸ |
| Ø80 мм, ход 50 мм | Camozzi 31R2A080A050, Camozzi 32R2A080A050, Festo ADNGF-80-50-P-A и ещё 2 | от 57 300 ₸ |
| Давление | Толкающее | Тянущее |
|---|---|---|
| 4 бар | 3142 Н | — |
| 6 бар | 4712 Н | — |
| 10 бар | 7854 Н | — |
Площадь поршневая 7854 мм². Объём поршневой полости за ход 50 мм: 392.7 см³. Как считаем усилие и расход →
Поршень ауданы 7854 мм². 50 мм жүріс кезіндегі поршень қуысының көлемі: 392.7 см³. Күш пен шығынды қалай есептейміз →
Площадь поршня Ø100 — 7 854 мм², объём полости на ход 50 мм — 0,393 л.
Ø100 поршень ауданы — 7 854 мм², 50 мм жүріске арналған қуыс көлемі — 0,393 л.
| Давление | Выдвижение |
|---|---|
| 4 бар | 1,94 нл |
| 6 бар | 2,72 нл |
Обратный ход считается по кольцу (площадь поршня минус шток); диаметра штока для ADNGF в наших данных нет — его расход не приводим. Оценка без мёртвых объёмов трубок и арматуры — реальный расход выше. нл — нормальные литры (DIN 1343).
Кері жүріс сақина бойынша есептеледі (поршень ауданынан шток алынады); ADNGF үшін біздің деректерде шток диаметрі жоқ — оның шығынын бермейміз. Түтіктер мен арматураның өлі көлемдерін ескермейтін бағалау — нақты шығын жоғары. нл — қалыпты литрлер (DIN 1343).
В ADNGF-100-50-P: ADNGF · 100 — диаметр · 50 — ход · P. Буквенные части — исполнение ADNGF-100-50-P, разбор — в таблице.
ADNGF-100-50-P ішінде: ADNGF · 100 — диаметр · 50 — жүріс · P. Әріптік бөліктер — ADNGF-100-50-P орындалуы, талдауы — кестеде.
| Обозначение | Разбор |
|---|---|
| 31R2A100A050 | 31 · R · 2 · A · 100 — диаметр · A · 050 — ход |
| ADNGF-100-50-P | ADNGF · 100 — диаметр · 50 — ход · P |
Диаметр поршня 100 мм даёт площадь поршня 7854 мм², ход 50 мм. В выдвинутом положении ADNGF-100-50-P длиннее втянутого на 50 мм. Диаметр штока для этого размера в наших данных не указан — присоединение сверяйте по чертежу. В обозначении оба числа стоят подряд: сначала диаметр, затем ход в миллиметрах.
Поршень диаметрі 100 мм поршень ауданын 7854 мм², жүрісті 50 мм береді. Шығарылған күйде ADNGF-100-50-P тартылған күйден 50 мм ұзын. Бұл өлшем үшін шток диаметрі біздің деректерде көрсетілмеген — қосылысты сызба бойынша салыстырыңыз. Белгілеуде екі сан қатар тұрады: алдымен диаметр, содан кейін жүріс миллиметрмен.
Типоразмер совпадает: Ø100 мм, ход 50 мм — ADNGF-100-50-P совместимый аналог Camozzi 31R2A100A050, исполнение сверяйте по буквенной части обоих кодов.
Өлшемі сәйкес келеді: Ø100 мм, жүріс 50 мм — ADNGF-100-50-P Camozzi 31R2A100A050 үйлесімді аналогы, орындалуын екі кодтың әріптік бөлігі бойынша салыстырыңыз.
От 81 420 ₸ за Ø100×50 мм.
Ø100×50 мм үшін 81 420 ₸ бастап.
ADNGF-100-50-P (Ø100 мм, ход 50 мм, от 81 420 ₸) — заказ через корзину или по счёту.
ADNGF-100-50-P (Ø100 мм, жүріс 50 мм, 81 420 ₸-ден) — себет арқылы немесе шот бойынша тапсырыс.
Как мы оформляем заказ и проверяем совместимость →
Совместимый аналог Camozzi ADNGF — все диаметры, ходы и обозначения серии в одной таблице, цены и характеристики.
Camozzi ADNGF үйлесімді аналогы — сериядағы барлық диаметрлер, жүрістер және белгілеулер бір кестеде, бағалар мен сипаттамалар.
| Артикул | Цена | Наличие |
|---|---|---|
| ADNGF-100-50-P | 81 420 ₸ | Поставка 3–5 недель |
| ADNGF-100-50-P-A | 81 420 ₸ | Поставка 3–5 недель |
ADNGF-100-50-P — совместимый аналог Camozzi 31R2A100A050 и ещё 4 обозначения того же типоразмера во всех исполнениях серии. Цена и наличие — в таблице.
ADNGF-100-50-P — Camozzi 31R2A100A050 және сол өлшемнің серияның барлық орындауларындағы тағы 4 белгілеуінің үйлесімді аналогы. Баға мен қолда бар болуы — кестеде.
| Импортный код | Бренд | Наш аналог | Цена |
|---|---|---|---|
| 31R2A100A050 | Camozzi | ADNGF-100-50-P-A | 81 420 ₸ |
| 32R2A100A050 | Camozzi | ADNGF-100-50-P-A | 81 420 ₸ |
| ADNGF-100-50-P-A | Festo | ADNGF-100-50-P-A | 81 420 ₸ |
| ADNGF-100-50-P-A (554292) | Festo | ADNGF-100-50-P-A | 81 420 ₸ |
| MCGI-12-100-50 | Mindman | ADNGF-GF-100-50-P-A | 81 420 ₸ |
Все совместимые обозначения серии ADNGF — на странице серии →
Совместимый аналог серии ADNGF по маркам: Camozzi 31R2A / 32R2A, Mindman MCGI, Festo ADNGF.
ADNGF сериясының үйлесімді аналогы markалар бойынша: Camozzi 31R2A / 32R2A, Mindman MCGI, Festo ADNGF.
Ближайшие по ходу коды Ø100 мм этой серии:
Осы сериядағы Ø100 мм жүрісі бойынша ең жақын кодтар:
Ещё 12 типоразмеров серии ADNGF — от 55 920 ₸:
ADNGF сериясының тағы 12 өлшемі — 55 920 ₸-ден:
Алматыдағы қойма және өзі алып кету: Садвакасова көшесі, 122. Жұмыс уақыты: дүйсенбі–жұма 9:00–18:00, сенбі және жексенбі — демалыс.
Алматы бойынша жеткізуді өзіміздің жеткізу қызметіміз жүзеге асырады.
Қазақстанның басқа қалаларына тапсырыс 5–10 жұмыс күнінде Alemtat және B-Express қызметтері арқылы жеткізіледі.
Барлық бағалар теңгемен, ҚҚС-ты қоса алғанда көрсетілген; нақты баға — осы беттегі кестеде.
Жабдығыңыздың артикулын info@corneta.kz мекенжайына немесе WhatsApp арқылы жіберіңіз — үйлесімді аналогты таңдап, шот дайындаймыз.
Поршень диаметрі 100 мм, жүріс 50 мм.
Бекіту тесіктері ISO 21287 бойынша.
Ø100 мм үшін ауа беру бұрандасы — G1/4.
Жабдығыңыздың артикулын info@corneta.kz мекенжайына немесе WhatsApp арқылы жіберіңіз — үйлесімді аналогты таңдап, шот дайындаймыз. Барлық бағалар теңгемен, ҚҚС-ты қоса алғанда көрсетілген; нақты баға — осы беттегі кестеде.
Қазақстанның басқа қалаларына тапсырыс 5–10 жұмыс күнінде Alemtat және B-Express қызметтері арқылы жеткізіледі.
Стоимость ADNGF-100-50 — 81 420 ₸, НДС 16 % уже включён (11 230 ₸). Расчёт — в тенге, по счёту.
В Алматы привозим собственной службой доставки, в другие города Казахстана — через Alemtat и B-Express; срок — от 5 до 10 рабочих дней. Цену доставки рассчитываем по весу и объёму и сообщаем заранее, до оплаты; в счёте она идёт отдельной строкой.
Самовывоз со склада в Алматы: ул. Садвакасова, 122, пн–пт 9:00–18:00, суббота и воскресенье — выходные.
Заказ и вопросы: +7 707 540-71-38 (звонок и WhatsApp), info@corneta.kz. Организациям и ИП Казахстана выставляем счёт с НДС.
ADNGF-100-50 — ADNGF-100-50 (P, P-A) бұйымының үйлесімді аналогы (WAALPC пневможетек). Өндірушінің толық белгіленуін info@corneta.kz мекенжайына жіберсеңіз, сәйкестікті төлемге дейін растаймыз.
Бұрылмалы жетектің моменті жұмыс қысымына байланысты: қысым төмендесе, момент те азаяды. Қажетті моментті ең төменгі қысымға есептеңіз.
Тапсырыс тәртібі: 1) артикулды немесе өз бұйымыңыздың белгіленуін жіберіңіз; 2) біз сәйкестікті растап, шот ұсынамыз; 3) төлем шот бойынша қолма-қолсыз жасалады; 4) тауарды Алматыдағы қоймадан аласыз немесе қалаңызға жеткіземіз.
ADNGF-100-50 бағасы — 81 420 ₸, ҚҚС 16 % қоса (ҚҚС сомасы — 11 230 ₸). Алматы бойынша жеткізуді өзіміздің жеткізу қызметі жүзеге асырады. Қазақстанның басқа қалаларына тапсырыс 5–10 жұмыс күнінде Alemtat және B-Express қызметтері арқылы жеткізіледі. Жеткізу құны салмағы мен көлеміне қарай есептеліп, төлемге дейін айтылады. Алматыдағы қойма мен өзі алып кету орны: Садвакасова көшесі, 122 (дс–жм 9:00–18:00, сб–жс демалыс).
Сұрақтар мен тапсырыс: +7 707 540-71-38 (қоңырау және WhatsApp), info@corneta.kz. Заңды тұлғалар мен Қазақстан ЖК-лері үшін ҚҚС-пен шот шығарамыз.
ADNGF-100-50 бағасы — 81 420 ₸, ҚҚС 16 % қоса (оның ішінде ҚҚС — 11 230 ₸).
Қазақстанның басқа қалаларына Alemtat және B-Express қызметтері арқылы 5–10 жұмыс күнінде жеткіземіз. Алматыда өзіміздің жеткізу қызметіміз жұмыс істейді.
Иә: Алматы, Садвакасова көшесі, 122; дүйсенбіден жұмаға дейін 9:00–18:00, сенбі мен жексенбі — демалыс.
ADNGF-100-50 (P, P-A) белгіленуінің толық жазбасын (жұрнақтарымен) info@corneta.kz мекенжайына немесе WhatsApp-қа жіберіңіз — сәйкестікті шотқа дейін тексеріп, растаймыз.
