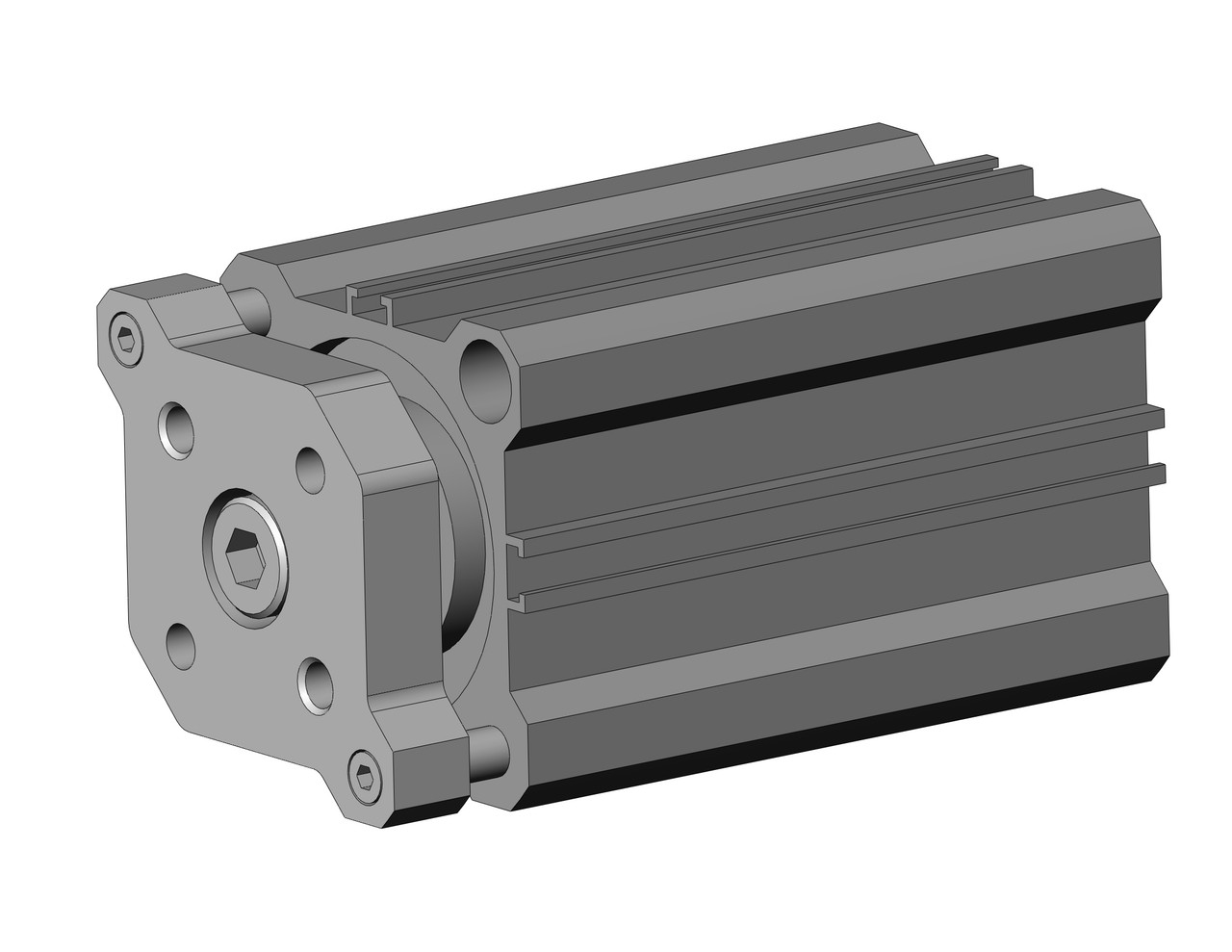

CDQMB-50-25

Какие технические данные у CDQMB-50-25?

У CDQMB-50-25 диаметр поршня 50 мм, ход 25 мм, усилие 1178 Н при 6 бар. Ниже — параметры именно этого размера.

Общие для серии характеристики (стандарт, уплотнения, температурный диапазон, тип действия) — на странице серии CDQMB.

Как расшифровать обозначение CDQMB-50-25?

В CDQMB-50-25: CDQMB · 50 — диаметр · 25 — ход. Буквенные части отличают исполнение, разбор — в таблице. Сверка кода перед заказом простая: совпадают диаметр и ход у нашего артикула и обозначения производителя — значит изделия взаимозаменяемы по установочным размерам, отличаться может только буквенное исполнение (демпфирование, датчики, резьба штока).

Какой ход и диаметр у CDQMB-50-25?

Диаметр поршня 50 мм даёт площадь поршня 1963 мм², ход 25 мм. Диаметр — внутренний размер гильзы: от него зависят развиваемое усилие и присоединительные размеры крепления, поэтому подбирать аналог начинают именно с него. Ход — рабочее перемещение штока от втянутого положения до выдвинутого; общая длина цилиндра в выдвинутом состоянии больше втянутой ровно на величину хода 25 мм. Шток по этому ряду Ø20 мм — присоединение и посадка на этот размер. В обозначении оба числа стоят подряд: сначала диаметр, затем ход в миллиметрах.

Какое усилие развивает CDQMB-50-25 при 6 бар?

1178 Н толкающее при давлении 6 бар, тянущее (с учётом штока Ø20 мм) — 990 Н. Усилие считается по формуле F = p × S, где S — площадь поршня по диаметру Ø50 мм: чем больше диаметр, тем больше площадь и выше усилие при том же давлении. Величина растёт пропорционально давлению — при 4 бар усилие ниже, при предельных 10 бар выше. Число дано без учёта трения уплотнений и противодавления в штоковой полости; в реальной эксплуатации закладывайте запас 10–15 %.

Чем CDQMB-50-25 отличается от SMC CDQMB50-25?

Типоразмер совпадает — тот же диаметр Ø50 мм и ход 25 мм, поэтому CDQMB-50-25 садится на то же место по присоединительным размерам. Отличие не в посадке, а в происхождении: CDQMB-50-25 — наш совместимый аналог, а не оригинал SMC; конкретное исполнение — демпфирование, датчик положения, резьба штока — может расходиться, это видно из буквенной части обозначения. Цена и наличие для нашего артикула — в таблице ниже, склад в Алматы.

Какая цена CDQMB-50-25?

От 28 620 ₸. Слово «от» — внутри серии цена расходится по исполнению (демпфирование, датчик, резьба штока), а не по продавцу: число берётся живьём из складского реестра при каждом заходе на страницу, поэтому не устаревает и не требует запроса менеджеру. В цену входит сам CDQMB-50-25 с заводской маркировкой WAALPC; доставку и документы считаем отдельно, счёт — в день подтверждения заказа.

Сколько идёт поставка CDQMB-50-25?

Поставка 2–4 недели — так идёт 98,9 % каталога, это норма, а не задержка по конкретной позиции. В комплект входит сам CDQMB-50-25 с заводской маркировкой WAALPC и сопроводительными документами. Отгружаем транспортной компанией по Казахстану, счёт выставляем в день подтверждения заказа. Совместимость с вашим оборудованием подтверждаем сверкой присоединительных размеров по чертежу или фото шильдика перед отгрузкой — это исключает ошибку в диаметре или ходе.
