Пневмоцилиндр течёт масло — 5 причин и как устранить

Масло на штоке пневмоцилиндра — частая жалоба на оборудовании с маслораспылителем. Тонкая масляная плёнка на штоке при смазанном воздухе — нормальное явление; настоящую течь выдают капли, потёки и лужа. Разберём 5 причин и пошагово найдём виновника.

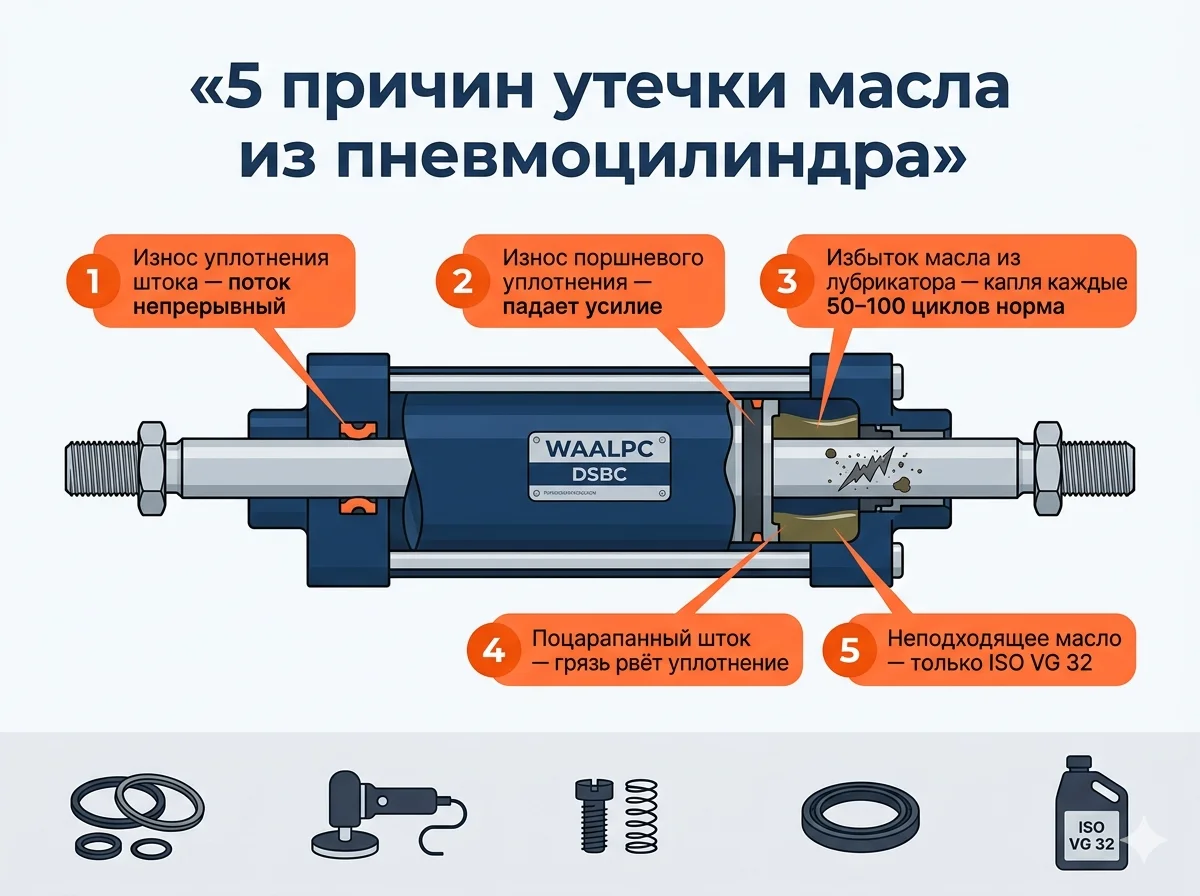

Что значит «течёт масло» — в каких трёх местах подтекает?

Сначала определите место — это резко сужает поиск:

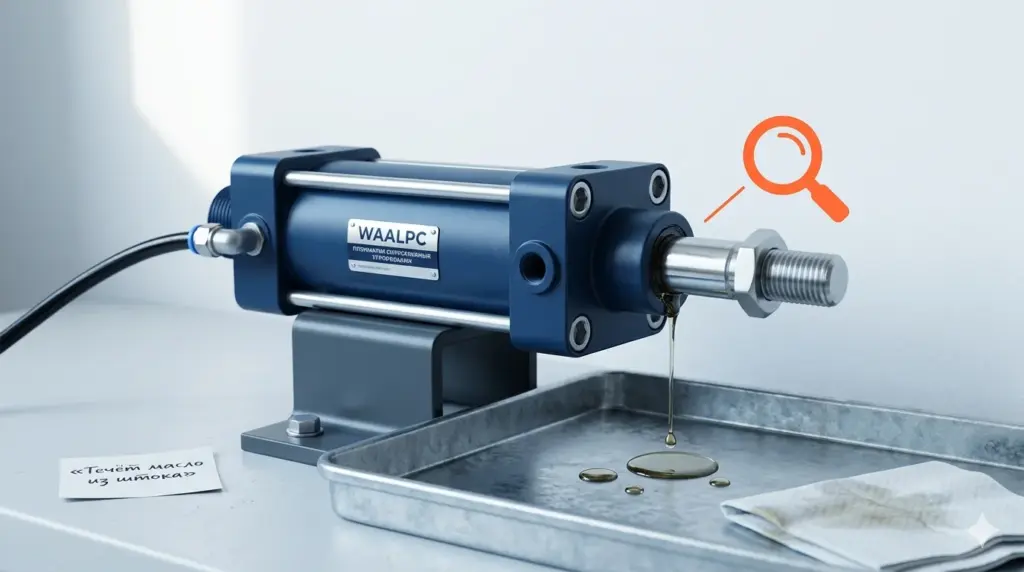

• Со штока — мокрая пыль на штоке после хода. Главная причина — износ штокового уплотнения или скребка
• Из передней крышки — потёки на крышке вокруг штока. Износ передних уплотнений крышки
• Из задней крышки, винта демпфирования или резьбы порта — масло в районе заднего крепления. Износ уплотнений крышки, негерметичная резьба порта или фитинга. Износ поршневого уплотнения даёт перетечку воздуха между камерами, а не подтекание масла наружу

Причина 1. Не износилось ли штоковое уплотнение (самая частая)?

Уплотнение штока — резиновое кольцо в передней крышке, через которое проходит шток. При работе постоянно скользит по штоку, постепенно изнашивается.

• Ресурс — зависит от хода, скорости, чистоты воздуха и смазки; заводских цифр в каталоге WAALPC нет, ориентируйтесь на фактический срок службы
• Признаки — равномерные потёки на штоке после каждого хода
• Что ускоряет износ — грязь на штоке, перекос монтажа, нехватка смазки, слишком высокое давление

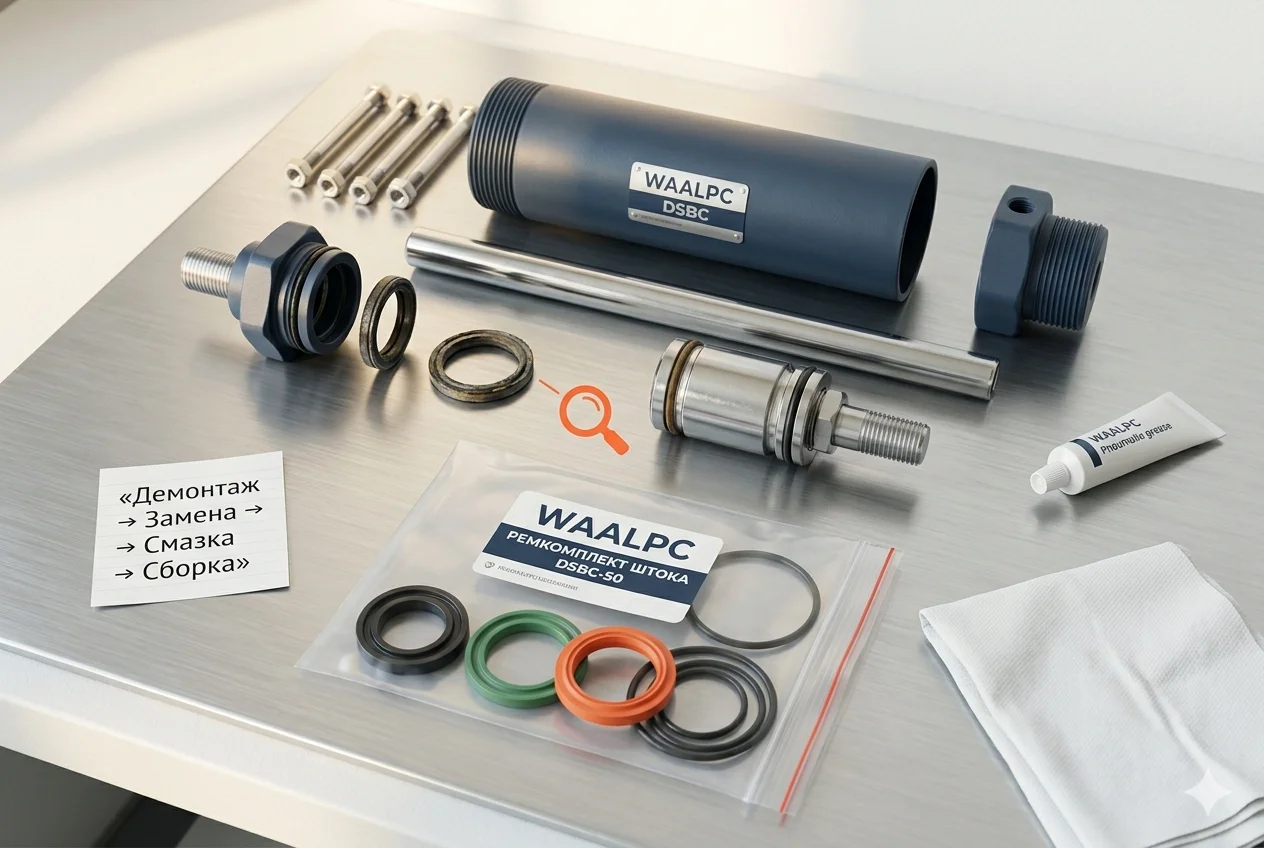

Решение: замена уплотнений ремкомплектом (по времени — зависит от цилиндра и опыта). Ремкомплект WAALPC для DSBC — от 1 380 ₸ (Ø32) до 4 380 ₸ (Ø125). Для DSNU в каталоге ремкомплект есть только на Ø10 — 570 ₸; гильза DSNU завальцована (по карточке серии), поэтому для остальных диаметров обычно меняют цилиндр целиком.

Перед разборкой: отключите питание, сбросьте давление из обеих камер, вертикальный груз опустите на упор или снимите, откройте доступ к резьбам без ударов по штоку. Цилиндр под давлением и с подвешенным грузом не разбирают.

Причина 2. Не слишком ли много масла в воздухе — маслораспылитель или компрессор?

Если в системе установлен маслораспылитель, он добавляет масло в воздух. Настраивают его по расходу воздуха, а не по времени: общий ориентир — 1–3 капли на 1000 нл воздуха (по общей практике, не паспортное значение WAALPC; сверяйте с паспортом маслораспылителя). Перебор — масло скапливается в цилиндре и выходит через шток или щели.

Второй источник — сам компрессор: у маслосмазываемого компрессора без хорошего коалесцентного фильтра масло идёт в сеть, и цилиндр «мокрый» даже при выключенном или отсутствующем маслораспылителе. Если маслораспылителя в линии нет, а масло на штоке есть, ищите его в компрессоре и фильтрации.

• Признаки — масло на нескольких цилиндрах сразу, обильный масляный туман на выхлопе распределителей, мокрая пыль под линией (небольшой масляный след на выхлопе при смазанном воздухе — норма)
• Диагностика — сравните расход масла из колбы маслораспылителя с расходом воздуха: если масла уходит заметно больше ориентира — переизбыток. Проверьте, не течёт ли масло из линии там, где маслораспылителя нет

Решение: уменьшить подачу регулировочным винтом маслораспылителя, привязав её к фактическому расходу воздуха (расход считайте калькулятором), при необходимости поставить коалесцентный фильтр после компрессора.

Причина 3. Не то ли масло применено?

В маслораспылитель обычно заливают минеральное масло вязкости ISO VG 22 или ISO VG 32 (общая практика; конкретную марку берите из паспорта маслораспылителя). Моторные и трансмиссионные масла не подходят — они слишком вязкие и с присадками, забивают тонкие каналы. Уплотнения цилиндров WAALPC — NBR (по карточке DSBC), к минеральным маслам стойкие; пластичные смазки типа Литол или солидол для подвижных уплотнений не рекомендуют.

• Что нельзя: моторное и трансмиссионное масло, пластичные смазки, любые масла, не разрешённые паспортом маслораспылителя (совместимость с материалом колбы и уплотнений)
• Что можно: ISO VG 22 (для холодных условий), ISO VG 32 (стандарт), ISO VG 46 (для тёплых цехов) — по паспорту маслораспылителя
• Признаки неправильного масла: в смотровом окне масло не капает или идёт струёй, маслораспылитель «не работает»

Решение: слить старое масло, промыть маслораспылитель по инструкции производителя, залить разрешённое масло. Бензин, ацетон и растворители не применять — колба из пластика их не выдерживает, к тому же это пожароопасно. Контроль — по счётчику капель в смотровом окне.

Причина 4. Не износился ли скребок штока?

Скребок — кольцо рядом с уплотнением, очищает шток от грязи на обратном ходу. При износе грязь попадает к уплотнению, ускоренно его изнашивает.

• Признаки — на штоке и у входа в уплотнение видны грязь, пыль, абразив; царапины и ржавчина на штоке — уже повреждение самого штока
• Когда менять — при каждой замене уплотнения, скребок идёт в комплекте

Решение: скребок входит в ремкомплект уплотнения. Если шток поцарапан или покрытие повреждено, полировка не поможет (снимет хромовое покрытие) — оценивайте шток; при повреждении меняют шток или цилиндр.

Причина 5. Не износились ли уплотнения крышек?

Передняя и задняя крышки уплотняются от корпуса резиновыми кольцами. Со временем кольца теряют эластичность.

• Признаки — масло из стыка между крышкой и корпусом
• Что ускоряет износ — перетяг лап (механическое давление на крышку), вибрация, температура выше допустимой (по карточке серии)

Решение: ремкомплект DSBC на нужный диаметр (в каталоге — один комплект на диаметр; состав уточняйте по карточке) и тщательная сборка со смазкой уплотнений.

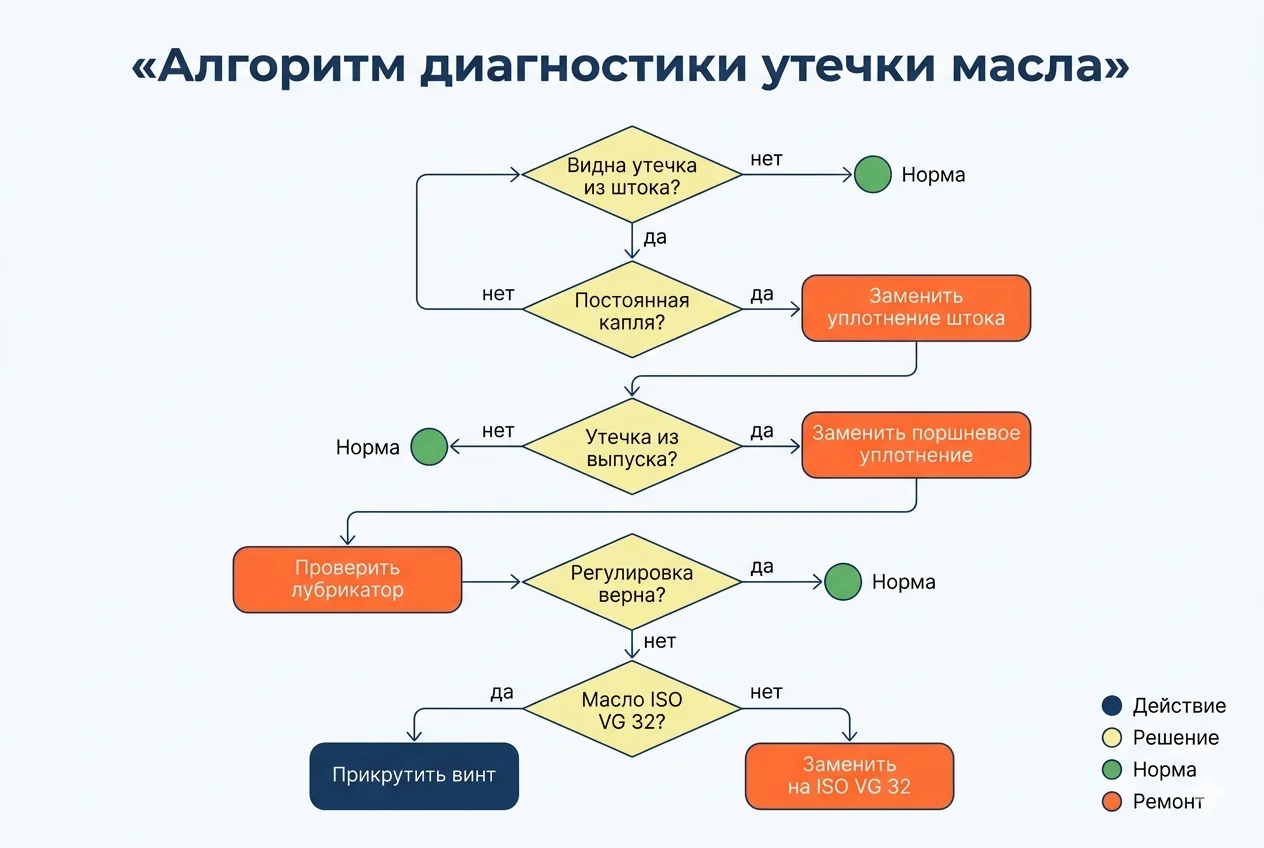

Как диагностировать по симптомам?

Когда ремонтировать, а когда менять?

• Износ уплотнений — ремонт ремкомплектом, если гильза и шток целы
• Задиры гильзы — гильза изнутри поцарапана, уплотнения сразу изнашиваются. Только полная замена цилиндра
• Деформация штока — изогнут, не входит во втулку плавно. Замена
• Трещина корпуса — на резьбах портов или крышках. Замена обязательна, в работе разорвёт

Цена нового цилиндра WAALPC DSBC Ø32 — от 17 820 ₸. Если износ только уплотнений — ремонт окупится. Если повреждена гильза — выгоднее замена.

Что делать, когда ремкомплект Festo не помогает — как подобрать цилиндр по ISO 15552?

Если речь о Festo DSBC или DSNU, есть граница, после которой покупка очередного ремкомплекта теряет смысл. Гильзу не восстановит ни одно уплотнение: на задире новое кольцо быстро изнашивается. На этом этапе разумнее ставить новый цилиндр — и здесь критично, что DSBC и DSNU нормированы по ISO, а значит совместимый аналог садится на ту же раму без переделки кронштейнов.

Короткая шпаргалка по характерным замерам — для самопроверки перед заказом:

Что важно сверить, чтобы аналог встал «как родной»: установочные размеры по ISO (для DSBC — расстояние между задними отверстиями крепления и резьба штока M10×1,25 для Ø32, M12×1,25 для Ø40, M16×1,5 для Ø50), исполнение крепления (лапы / фланец / цапфы), длину хода и положение датчиков. Паз под датчики ISO 15552 не нормирует — при замене проверьте посадку и тип датчика: на магнитный поршень реагируют герконовые и датчики Холла, индуктивные не реагируют.

Если ремкомплект Festo нужен срочно, а оригинал долго ждать — присылайте артикул цилиндра, инженер ответит (срок — по запросу): подходящий ремкомплект WAALPC под ваш типоразмер или совместимый цилиндр на замену с расчётом по ISO-размерам.

Как избежать течи — какая нужна профилактика?

1. Фильтр воздуха 5 мкм перед каждой линией — задержит абразив
2. Регулятор давления: не выше нужного (по карточке DSBC оптимум 6 бар; заводской Selection Manual указывает рабочее давление до 0,8 МПа — безопаснее не превышать 8 бар) — снижает износ
3. Маслораспылитель с настройкой по расходу воздуха (ориентир 1–3 капли на 1000 нл) и разрешённым маслом. Если цилиндры уже работали на смазанном воздухе, не переходите на сухой воздух без консультации: по общей практике заводская смазка со временем вымывается
4. Защита от радиальной нагрузки — шарнир на штоке вместо жёсткого соединения
5. Регулярная очистка штока мягкой тряпкой раз в месяц
6. Замена воздушного фильтра раз в полгода (даже если выглядит чистым)

Какие вопросы чаще всего задают про течь масла из цилиндра?

Сколько стоит ремкомплект пневмоцилиндра?

Для DSBC Ø32–63 — от 1 380 ₸ до 2 400 ₸. Для DSNU в каталоге ремкомплект только на Ø10 — 570 ₸. Для SC Ø80–125 — от 2 280 ₸ до 3 780 ₸. Состав комплекта смотрите в карточке ремкомплекта, при заказе уточняйте.

Можно ли заменить уплотнения без специнструмента?

Для DSBC обычно достаточно набора ключей и шестигранников, специнструмент не обязателен: сбросить давление и отключить питание → открутить крышку → снять поршень → заменить кольца → собрать. Для тяжёлых SC может потребоваться съёмник. У DSNU гильза завальцована (по карточке серии) — разборка не для всех диаметров, уточняйте.

Почему появилось масло после замены ремкомплекта?

Возможные причины: 1) уплотнение установлено наоборот (рабочая кромка должна быть в сторону давления); 2) не смазали кольцо при монтаже (может порваться при первом ходе); 3) задир гильзы был и до ремонта — новое уплотнение на нём быстро изнашивается; 4) масло в воздухе идёт от маслораспылителя или компрессора (см. причину 2).

Где купить оригинальный ремкомплект для WAALPC?

Ремкомплекты WAALPC есть в каталоге для серий DSBC (Ø32–125), DSBG, SC, MAL; для DSNU — только Ø10. Заказывайте по диаметру цилиндра — отдельным артикулом ремкомплекта (например, DSBC50 для Ø50), не суффиксом к артикулу цилиндра.

Можно ли использовать ремкомплект от Festo для WAALPC?

Не рекомендуется: совместимость не подтверждена. Присоединительные размеры цилиндра по ISO 15552 совпадают, но размеры и материал самих колец у разных производителей могут отличаться. Берите ремкомплект под тот цилиндр, для которого он предназначен.

Подойдёт ли WAALPC как совместимый аналог моему импортному пневмоприбору?

Возможно. Пришлите список артикулов Festo, SMC или AirTAC — инженер подберёт совместимый WAALPC по установочным размерам, портам и характеристикам; совместимость подтверждается по каждой позиции. Сроки, цены и документы — по запросу, в договоре поставки. Отправить список →
