Ремонт пневмоцилиндра обходится более чем в 10 раз дешевле покупки нового. Замена ремкомплекта уплотнений на цилиндре WAALPC DSBC Ø63 стоит 2 340 ₸ и занимает около 40 минут. Новый цилиндр — от 32 640 ₸ плюс срок поставки. Если корпус и шток не повреждены, ремонт всегда выгоднее. В этой статье — пошаговая инструкция по разборке, диагностике и сборке пневмоцилиндра ISO 15552 (WAALPC DSBC) с заменой уплотнений.
Пошаговая инструкция написана для профильных цилиндров WAALPC DSBC (ISO 15552). У круглых серий DSNU (ISO 6432) и MAL конструкция другая: у DSNU гильза завальцована, у MAL крышки навинчены на резьбе — подробности в разделе про ремкомплекты.

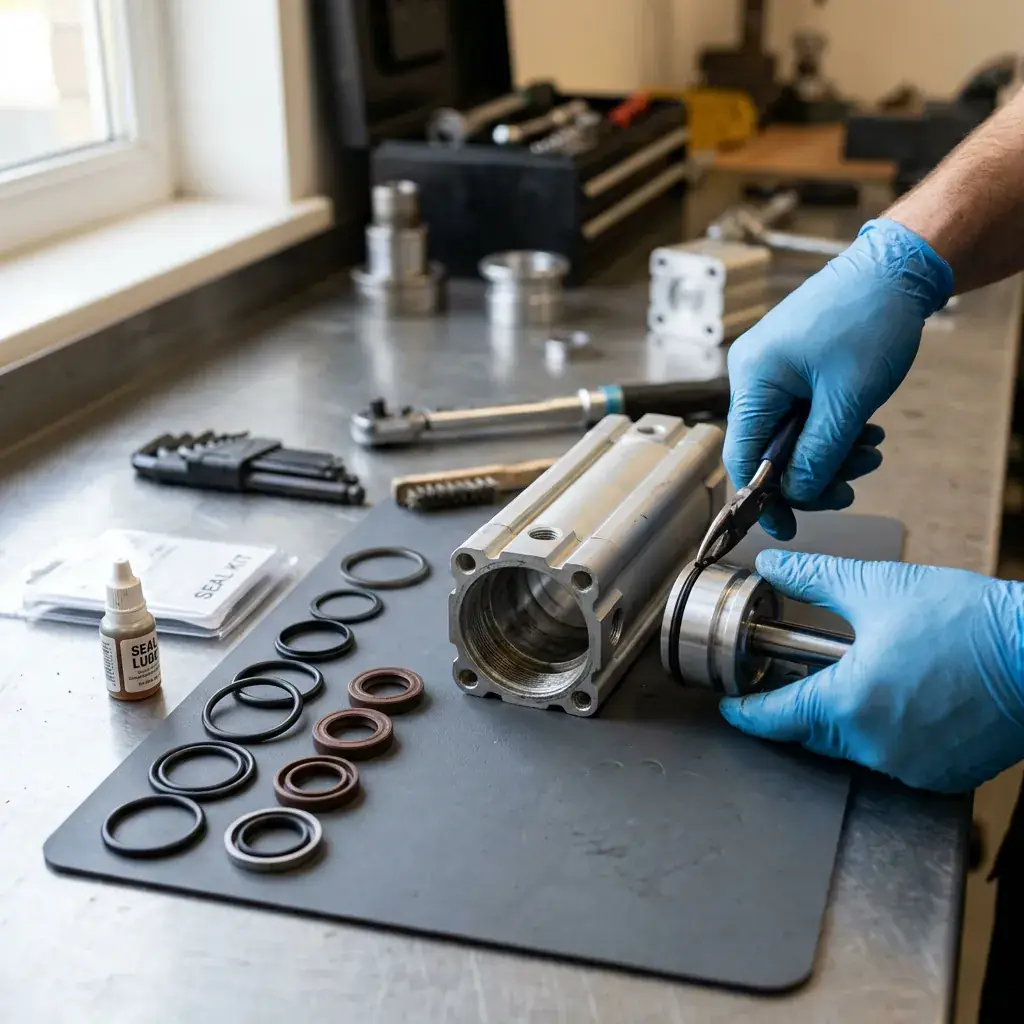

Коротко. Ремонт пневмоцилиндра — это замена изношенных манжет и уплотнений из ремкомплекта. Корпус, гильза, шток и поршень при отсутствии задиров и коррозии переиспользуются. Работа занимает 20–40 минут и требует набора уплотнений строго под конкретную серию и диаметр.
- Меняем: манжеты поршня, уплотнение и грязесъёмник штока, статические кольца, уплотнения демпфирования (если они входят в комплект вашей серии).
- Оставляем: гильзу, шток, поршень, крышки — если нет задиров, изгиба и коррозии.
- Время: 20–40 минут на цилиндр ISO 15552.
- Нужно: ремкомплект под серию и Ø (32 / 50 / 63…) плюс совместимая смазка.
↓ Перейти к таблицам ремкомплектов · подобрать по серии в каталоге WAALPC
Инструменты для разборки пневмоцилиндра
Перед началом работы подготовьте инструмент. Работа «на авось» ведёт к повреждению уплотнительных канавок и проточек:
- Динамометрический ключ — обязателен при сборке. Ориентировочный момент затяжки стяжных болтов DSBC: 5 Нм (Ø32–40), 8 Нм (Ø50–63), 12 Нм (Ø80–100), 18 Нм (Ø125); точные значения сверяйте с паспортом серии. Перетяжка деформирует крышки.
- Ключи гаечные SW10, SW13, SW17, SW19 — для стяжных болтов и крепления поршня
- Крючок для уплотнений или деревянная шпажка — для снятия уплотнений без царапин. ⚠️ Никогда не используйте металлические острые инструменты в канавках
- Чистая ветошь без ворса и таз — для разборки на чистой поверхности
- Смазка пластичная для пневматики: Festo OFSW-32 или аналог, совместимый с NBR и полиуретаном. Солидол и Литол-24 не применять: они рассчитаны на подшипники, загустевают и не подходят для подвижных уплотнений пневмоцилиндра.
- Пинцет — для укладки уплотнений в канавки
- Чистые нитриловые перчатки — защита уплотнений от загрязнения
✓ Также понадобится: ремкомплект уплотнений для вашей серии и диаметра (подробнее — в разделе ниже), бумажные полотенца, ёмкость с крышкой для мелких деталей.
Пошаговая разборка цилиндра ISO 15552 (WAALPC DSBC)
Последовательность обязательная. Пропуск шагов ведёт к повреждению деталей или травме.
Шаг 1. Сброс давления и отключение от системы
⚠️ Критически важно. Закройте запорный кран подачи воздуха. Подайте команду на переключение распределителя несколько раз — чтобы стравить остаточное давление из обеих полостей. Проверьте по манометру: показание должно быть 0 бар. Только после этого отсоединяйте трубки. Сжатый воздух в цилиндре Ø100 при давлении 6 бар содержит энергию, достаточную для выброса штока с усилием около 4700 Н (F = P·A = 6·10⁵ Па × π/4 × 0,1² ≈ 4712 Н) — серьёзная травма гарантирована.
Шаг 2. Демонтаж цилиндра и чистка снаружи
Снимите цилиндр с оборудования. Протрите корпус снаружи чистой ветошью — грязь снаружи попадёт внутрь при разборке. Если цилиндр длинный — зафиксируйте в тисках с мягкими губками за средний фланец, не за шток.
Шаг 3. Откручивание стяжных болтов
На WAALPC DSBC — четыре стяжных болта M5–M12 (зависит от диаметра), расположенных по углам профиля. Откручивайте крест-накрест в два прохода: сначала слегка ослабьте все четыре, затем полностью выкрутите. Это предотвращает перекос крышки. Сложите болты в контейнер — их потеря приведёт к простою.
Шаг 4. Снятие передней крышки
Потяните переднюю крышку (со штоком) строго по оси цилиндра. Не раскачивайте — крышка идёт с небольшим усилием из-за уплотнения. Если не поддаётся — слегка постучите деревянным молотком по торцу. После снятия — осмотрите состояние штокового уплотнения и скребка на крышке.
Шаг 5. Извлечение поршня со штоком
Возьмитесь за шток и вытяните сборку поршень-шток из гильзы. Движение должно быть плавным. Если шток заедает — не тяните с усилием, это признак задиров на гильзе. Осмотрите шток: царапины глубже 0,05 мм означают необходимость полировки или замены.
Шаг 6. Снятие задней крышки
Задняя крышка (ушко или фланец) после снятия поршня отделяется от гильзы свободно или с лёгким усилием. Осмотрите уплотнение задней крышки — O-кольцо в канавке корпуса.

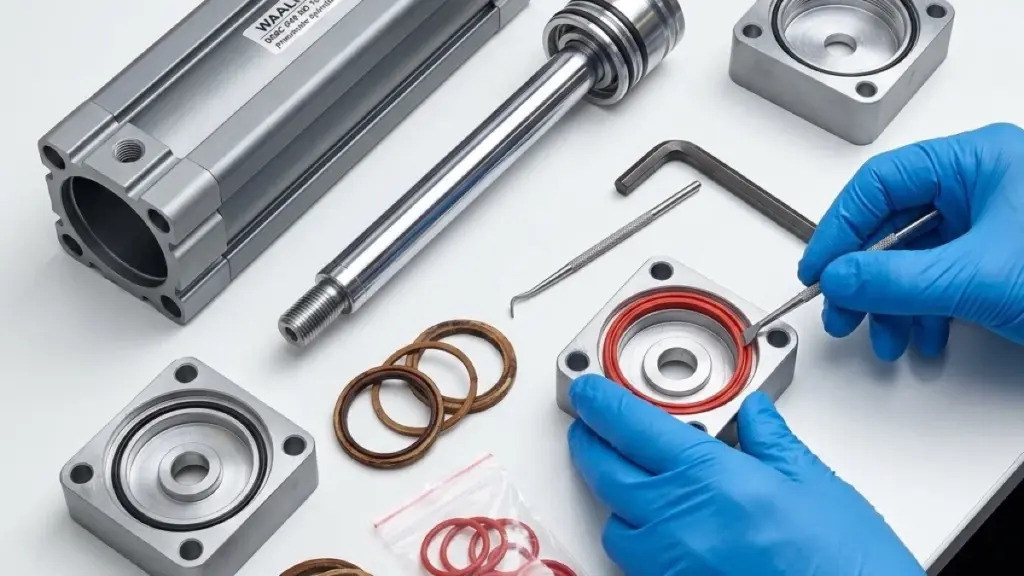

Шаг 7. Снятие уплотнений с поршня и крышек
Это самый ответственный шаг:
- Поршневое уплотнение (широкое, по наружному диаметру поршня) — снимайте крючком, начиная с одного края канавки. Не разрезайте — вам нужно сравнить его с новым.
- Направляющие кольца (два кольца по бокам от уплотнения) — аккуратно снимите, сохраните для сравнения с новыми.
- Штоковое уплотнение и скребок — расположены в передней крышке. Выталкивайте со стороны штока.
- O-кольца крышек — в наружных канавках передней и задней крышек.
Все снятые уплотнения разложите на чистой ткани — для сравнения с новыми и контроля комплектности.
Шаг 8. Очистка деталей
Промойте гильзу, поршень и крышки чистой ветошью. Если есть отложения — используйте изопропиловый спирт, но не ацетон и не агрессивные растворители. Осмотрите внутреннюю поверхность гильзы на наличие задиров и царапин. ✓ Чистая рабочая поверхность — необходимое условие для нормальной работы новых уплотнений.
Причины выхода пневмоцилиндра из строя
Сначала по симптому определяем узел, затем — ремонтопригодность. В большинстве случаев причина — изношенное уплотнение, а не механическое повреждение.
| Симптом | Вероятная причина | Что делать |
|---|---|---|
| Травит воздух в среднем положении штока | Износ манжеты поршня | Замена ремкомплекта |
| Шток ходит рывками, «прилипает» | Сухие или задубевшие манжеты, задир гильзы | Смазка и замена уплотнений; при задире — замена гильзы/цилиндра |
| Утечка воздуха по штоку | Износ грязесъёмника или манжеты штока | Замена уплотнения и грязесъёмника штока |
| Падает усилие, цилиндр «не додавливает» | Внутренний переток через изношенную манжету поршня | Замена ремкомплекта, проверка давления питания |
| Стук в крайних положениях, жёсткий выход | Разрушены демпферы / уплотнения демпфирования | Замена уплотнений демпфирования (если входят в комплект вашей серии) или цилиндра |
| Наружная утечка в стыке крышки и гильзы | Просело статическое кольцо, ослаб стяжной крепёж | Замена статических колец, протяжка по моменту |
| Воздух травит сразу после ремонта | Задир гильзы или перекос при сборке | Проверить гильзу «на палец»; при задире — замена |
Диагностика пневмоцилиндра: что менять, что оставлять
После разборки осмотрите каждую деталь. Таблица помогает принять решение без угадывания:
| Деталь | Признак износа / дефекта | Решение |
|---|---|---|
| Поршневое уплотнение (NBR) | Задиры, трещины, «задубение», потеря эластичности — не пружинит при сжатии пальцем | Заменить (входит в ремкомплект) |
| Штоковое уплотнение | Следы масла на штоке, видимые царапины на рабочей кромке | Заменить (входит в ремкомплект) |
| Скребок штока | Надрывы кромки, жёсткость, следы проникновения грязи | Заменить (входит в ремкомплект) |
| Направляющие кольца поршня | Износ до прозрачности или зазор в стыке >2 мм | Заменить (входят в ремкомплект) |
| O-кольца крышек | Деформация (плоское сечение), трещины, твёрдость «как пластик» | Заменить (входят в ремкомплект) |
| Шток | Царапины >0,05 мм, изгиб >0,1 мм/м, точечная коррозия | Полировка (мелкие) или замена цилиндра |
| Гильза (труба цилиндра) | Задиры видимые пальцем, следы выкрашивания, коррозия | Замена цилиндра — ремонт нецелесообразен |
| Крышки | Трещины, деформированные резьбы портов, сколы | Замена цилиндра |
| Поршень | Риски, сколы, деформация канавок уплотнений | Замена поршня или цилиндра |
| Стяжные болты | Повреждённая резьба, растяжение >0,5 мм от исходной длины | Замена болтов (крепёж стандартный — М5–М12) |
✓ Правило: если все уплотнения заменены, а шток и гильза целые — цилиндр после ремонта работает в штатном режиме; срок службы зависит от давления, чистоты воздуха и смазки. Не пытайтесь «сэкономить» на уплотнениях, оставив старые — цилиндр с дефектными уплотнениями снова потечёт в ближайшее время.
Ремкомплект уплотнений: что входит и как выбрать
Ремкомплект (seal kit) — это всё необходимое для полного восстановления цилиндра в одном наборе. Для WAALPC DSBC и DSNU ремкомплекты доступны по диаметрам борового цилиндра.
Состав типового ремкомплекта WAALPC DSBC / DSNU
- Поршневое уплотнение — кольцо NBR по наружному диаметру поршня (двухлепестковое или одинарное)
- Штоковое уплотнение — манжет в крышке, удерживает воздух при выдвинутом штоке
- Скребок штока — защищает уплотнение от абразива и влаги снаружи
- Направляющие кольца поршня (2 шт.) — PTFE-композит, центрируют поршень в гильзе
- O-кольца крышек (2 шт.) — уплотнение стыка крышка/гильза
Точный состав зависит от серии и исполнения (например, входят ли уплотнения демпфирования) — сверяйте по карточке комплекта.
Ремкомплекты WAALPC DSBC (ISO 15552) — по диаметрам
| Диаметр цилиндра | Артикул ремкомплекта | Шток (стандарт) | Что входит |
|---|---|---|---|
| Ø32 мм | DSBC32 | Ø12 мм | 5 позиций (полный) |
| Ø40 мм | DSBC40 | Ø16 мм | 5 позиций (полный) |
| Ø50 мм | DSBC50 | Ø20 мм | 5 позиций (полный) |
| Ø63 мм | DSBC63 | Ø20 мм | 5 позиций (полный) |
| Ø80 мм | DSBC80 | Ø25 мм | 5 позиций (полный) |
| Ø100 мм | DSBC100 | Ø25 мм | 5 позиций (полный) |
| Ø125 мм | DSBC125 | Ø32 мм | 5 позиций (полный) |
Ремкомплекты WAALPC DSNU (ISO 6432) — мини-цилиндры
У DSNU мини-цилиндров по ISO 6432 (Ø10–25 мм) гильза завальцована: торцевые крышки закатаны, стопорных колец и стяжных болтов нет, поэтому в мастерской без специнструмента такой цилиндр не разобрать. В каталоге WAALPC есть ремкомплект DSNU типоразмера 10; наличие комплектов на другие диаметры уточняйте по запросу. Чаще мини-цилиндр проще заменить целиком.
Ремкомплекты WAALPC MAL (круглые цилиндры)
Серия MAL (round body) — цилиндры Ø16–40 мм (в прайсе ремкомплектов есть также позиции Ø50 и 63 мм). Конструкция другая: крышки навинчены на гильзу на резьбе, стяжных болтов нет — разборка откручиванием крышек ключом с мягкими губками.
⚠️ Как правильно выбрать ремкомплект: серия и диаметр цилиндра указаны на маркировке корпуса (например, «DSBC-63-200-PPSA»). Первые цифры после серии — диаметр в мм. Не путайте диаметр штока с диаметром цилиндра. Полный каталог цилиндров WAALPC →
Сборка пневмоцилиндра и замена манжет
Чем смазывать уплотнения при сборке
Перед установкой манжеты и рабочую поверхность гильзы покрывают тонким слоем смазки, совместимой с материалом уплотнения. Несовместимый состав вызывает набухание или задубевание резины — цилиндр начнёт травить через несколько сотен циклов.
| Материал уплотнения | Совместимая смазка | Избегать |
|---|---|---|
| NBR (нитрил, стандартные ремкомплекты) | Пластичные минеральные или силиконовые смазки для пневматики | Растворители, бензин, ацетон |
| Полиуретан (PU, демпферы, скребки) | Специализированные несиликоновые смазки для пневматики | Агрессивные к полиуретану масла и составы |
Правило: не применяйте составы, агрессивные к резине (растворители, топливные и некоторые синтетические масла) — даже разовая обработка сокращает ресурс уплотнения в разы. Смазку наносят тонким слоем: избыток собирает пыль и абразив.
Сборка — зеркальное отражение разборки, но требует большего внимания. Правило: каждое уплотнение перед установкой смазывается тонким слоем пневматической смазки.
Порядок сборки
- Смазка уплотнений. Нанесите тонкий равномерный слой смазки (серии OFSW-32 или аналог) на все новые уплотнения. Смазки должно быть «блестяще», но не должно быть излишков — избыток загрязняет воздух в системе.
- Установка O-колец в крышки. O-кольца укладываются в канавки без перекручивания. Проверьте: кольцо должно лежать в канавке равномерно, не выступать выше поверхности более чем на 30% диаметра сечения.
- Установка штокового уплотнения и скребка. В переднюю крышку. Рабочая кромка уплотнения направлена внутрь (к давлению), скребок — наружу (к штоку). Ошибка в ориентации = немедленная утечка.
- Установка уплотнений поршня. Сначала — направляющие кольца в боковые канавки поршня. Затем — поршневое уплотнение в центральную канавку. Уплотнение укладывают «петлёй»: сложить пополам, вставить одну сторону в канавку, расправить по всей окружности.
- Вставка поршня в гильзу. Смажьте внутреннюю поверхность гильзы тонким слоем смазки. Вводите поршень строго по оси, равномерным нажатием. Если уплотнение «выпрыгивает» из канавки — достаньте поршень, проверьте уплотнение и повторите.
- Установка задней крышки. Оденьте крышку на гильзу. O-кольцо должно войти в зазор без усилия — если нужно «вбивать», проверьте ориентацию и состояние O-кольца.
- Установка передней крышки. Продёрните шток через штоковое уплотнение в крышке. Шток должен войти плавно. Затем наденьте крышку на гильзу.
- Затяжка стяжных болтов. Заверните болты от руки крест-накрест, затем затяните динамометрическим ключом в два прохода крест-накрест. Момент затяжки: Ø32–40 → 5 Нм, Ø50–63 → 8 Нм, Ø80–100 → 12 Нм, Ø125 → 18 Нм. ⚠️ Перетяжка деформирует алюминиевые крышки и пережимает уплотнения — цилиндр потечёт ещё быстрее.
Проверка перед монтажом
После сборки — ручной тест: двигайте шток рукой туда-обратно. Шток должен ходить плавно, без заеданий, с небольшим сопротивлением уплотнений. Если шток заедает в какой-то точке — разберите снова и найдите причину (перекос уплотнения, загрязнение).
Затем — пневматический тест: подайте давление 2–3 бар (не рабочее!) и проверьте на утечки мыльным раствором. Пузырей нет — можно монтировать и постепенно поднимать давление до рабочего.
Регламент обслуживания пневмоцилиндра
Плановое обслуживание дешевле аварийного простоя: изношенная манжета не только травит воздух, но и запускает задир гильзы. Ориентир межсервисных интервалов:
| Периодичность | Что делать | Зачем |
|---|---|---|
| Ежедневно / каждую смену | Визуальный осмотр на утечки воздуха и загрязнение штока | Ранняя утечка = начало износа манжеты |
| Ежеквартально | Протяжка крепежа, чистка штока, контроль уровня масла в лубрикаторе | Перекос и сухой ход убивают уплотнения |
| Ежегодно / по наработке | Профилактическая замена ремкомплекта уплотнений | Плановая замена дешевле замены цилиндра |
Ресурс манжет. Числовой ресурс уплотнений завод не публикует: он зависит от давления, температуры, скорости хода, чистоты воздуха и смазки. Абразивная пыль без грязесъёмника сокращает его многократно. Усилие и расход воздуха под вашу нагрузку считает калькулятор пневмоцилиндра.
Ремонт пневмоцилиндров: типичные ошибки
По опыту сервисных работ — вот ошибки, которые встречаются чаще всего:
- ⚠️ Неправильная смазка. Солидол, Литол-24, машинное масло — не рассчитаны на подвижные уплотнения пневмоцилиндра (загустевают, вымываются потоком воздуха). Используйте только специальную смазку для пневматики (например, Festo OFSW-32 или аналог).
- ⚠️ Неверная ориентация штокового уплотнения. Рабочая кромка «смотрит» на давление (внутрь цилиндра). Если перевернуть — уплотнение не работает совсем.
- ⚠️ Слишком много смазки. Избыток смазки попадает в воздушную магистраль, загрязняет другие компоненты системы (распределители, датчики), осаждается в трубках.
- ⚠️ Затяжка без динамометрического ключа. «На ощупь» — не работает для алюминиевых крышек пневмоцилиндров. Три-четыре болта перетянуты по-разному → крышка перекошена → уплотнение негерметично.
- ⚠️ Повторное использование старых уплотнений. «Выглядят нормально» — не критерий. Резина теряет эластичность незаметно. Если уже разобрали — меняйте все уплотнения комплектом.
- ⚠️ Сборка без проверки состояния гильзы. Новые уплотнения на царапаной гильзе не помогут — потечёт через 2–3 недели. Проведите пальцем по внутренней поверхности: должна быть гладкой, как зеркало.
- ⚠️ Игнорирование скребка штока. Скребок защищает уплотнение от пыли и абразива. Без него уплотнение в производственных условиях изнашивается заметно быстрее.
Когда ремонт нецелесообразен
Есть ситуации, когда ремонт обойдётся дороже замены или технически невозможен:
| Признак | Вывод | Рекомендация |
|---|---|---|
| Задиры на внутренней поверхности гильзы (видны пальцем) | Ремонт бесполезен | Замена цилиндра — ISO 15552 каталог |
| Погнутый шток (изгиб >0,1 мм/м) | Ремонт бесполезен | Замена цилиндра, устранение причины перекоса |
| Стоимость ремкомплекта >40% цены нового цилиндра | Ремонт экономически невыгоден | Покупка нового цилиндра с гарантией 12 мес. |
| Цилиндр старше 8–10 лет, более 3-х ремонтов | Ресурс исчерпан | Плановая замена + расчёт нового размера |
| Трещина или деформация крышки / корпуса | Ремонт опасен | Замена цилиндра, не эксплуатировать |
| Нестандартный диаметр штока / отсутствие ремкомплекта | Ремонт невозможен | Замена на стандартный цилиндр ISO 15552 / ISO 6432 |
| Коррозия поршня или штока >10% поверхности | Уплотнение не обеспечит герметичность | Замена цилиндра |
Правило «40%»: если ремкомплект стоит более 40% от цены нового цилиндра — покупка нового всегда выгоднее. Новый цилиндр WAALPC DSBC Ø63 — от 32 640 ₸, ремкомплект — 2 340 ₸ (около 7% от цены нового). Ремонт выгоден. Для DSBC Ø125 цилиндр — от 88 500 ₸, ремкомплект — 4 260 ₸ (около 5%). На стандартных диаметрах DSBC порог 40% практически не достигается — правило чаще срабатывает не на цене ремкомплекта, а на состоянии гильзы и штока (см. таблицу выше). Считайте по своему диаметру на странице серии.
Для подбора нового цилиндра используйте калькулятор усилия пневмоцилиндра — он помогает правильно выбрать диаметр под вашу нагрузку. Цилиндры WAALPC DSBC и DSNU — размерные аналоги Festo DSBC и DSNU по присоединительным и монтажным размерам; для других серий (например, SMC CJ2, CM2) совместимость крепления проверяйте по чертежу.
