Плавающее соединение / муфта штока JAF
Фланцевое плавающее соединение штока: крепление через фланец к сопрягаемой плите даёт жёсткую опору при сохранении компенсации несоосности. Разгружает шток и уплотнения от боковой нагрузки, повышая ресурс цилиндра. Аналог SMC JAF; поставка 2–4 недели.
О серии

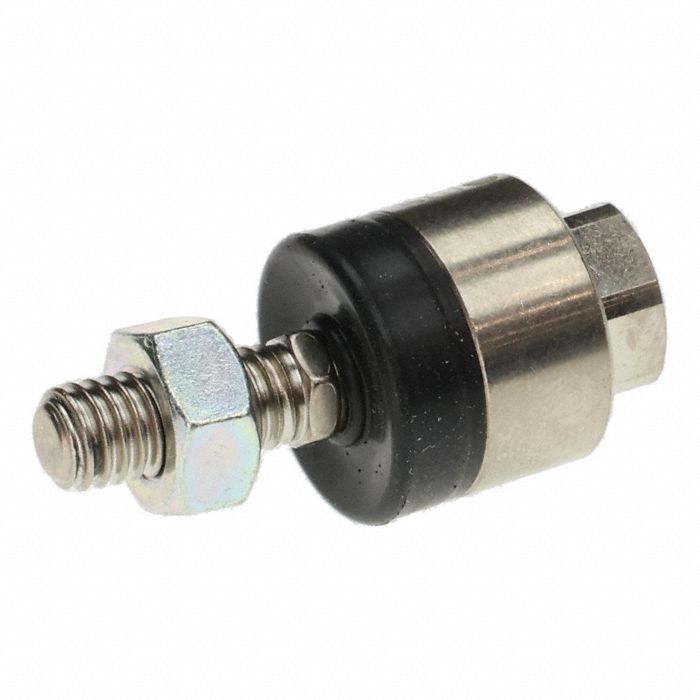

Плавающее соединение / муфта штока WAALPC JAF для пневмоцилиндров, типоразмеры 20/25/30/32/40/50/63/80/100/140/160/180. Совместимо с цилиндрами серии JAF. Аналог SMC JAF. Поставка 2–4 недели.
Какие типоразмеры есть в серии PLAVAYUSHCHEE-JAF?
Ряд включает размеры 20 мм · 25 мм · 30 мм · 32 мм · 40 мм · 50 мм · 63 мм · 80 мм · 100 мм · 140 мм — всего 25 исполнений. Размер берут из обозначения изделия, с которым узел работает в паре: соседний типоразмер не подходит, посадочные размеры разные. Прочие характеристики приведены в таблице этой карточки и обновляются вместе с реестром.
К каким типоразмерам цилиндров подходит плавающее соединение серии JAF
Ряд закрывает диаметры поршня 10 мм, 20 мм, 25 мм, 32 мм, 40 мм, 50 мм, 63 мм, 80 мм, 100 мм, 140 мм, 160 мм, 180 мм — всего 12 исполнений. Подбор идёт по диаметру поршня, ход на него не влияет. Усилие толкания этих приводов при 0,6 МПа считается по площади поршня: Ø10 мм — 47 Н; Ø40 мм — 754 Н; Ø100 мм — 4712 Н; Ø180 мм — 15268 Н — по нему сверяют, тот ли привод обслуживают, когда маркировка на гильзе стёрта; тогда диаметр меряют по внутреннему диаметру гильзы.
Совместимость с импортными аналогами
Совместимый аналог — SMC JAF-FJ (совпадают присоединительные и установочные размеры, серия PLAVAYUSHCHEE-JAF).
Как расшифровать артикул JAF?
Формат: {модификация}
- JAF — серия
- Модификация: JAF100-24-300 / JAF100-26-150 / JAF100-27-150 / JAF100-27-200 / JAF140-30-150 / JAF160-33-200 / JAF160-36-150 / JAF180-40-150 / JAF180-40-200 / JAF20-8-100 / JAF20-8-125 / JAF25-10-150 …
Пример: JAF100-24-300
