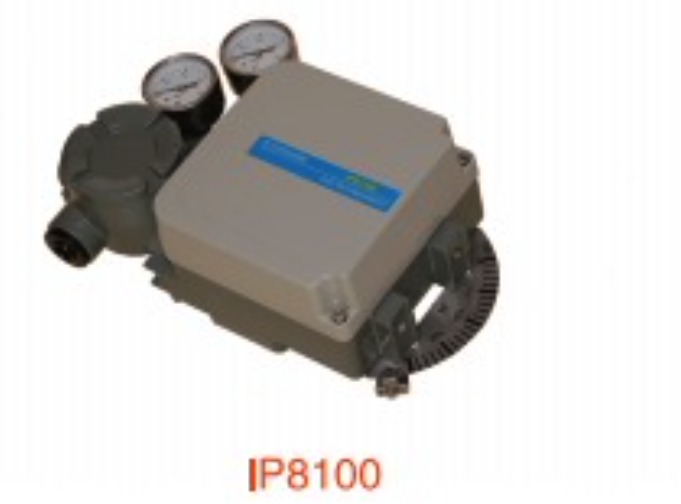

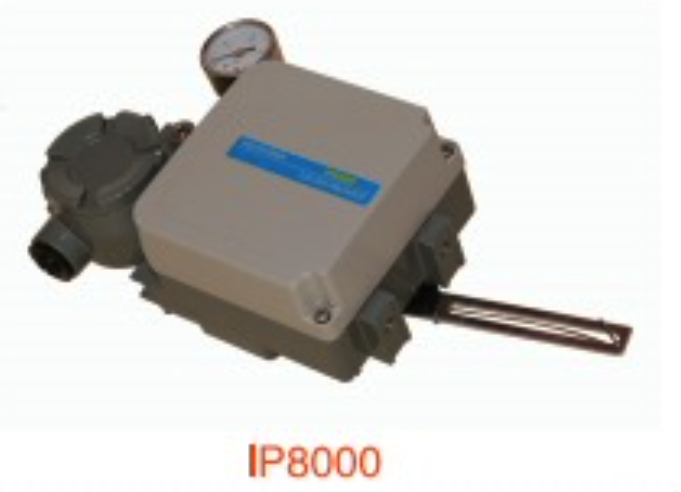

Электропневматический позиционер WAALPC IP8000 / IP8100 — совместимый аналог двух серий SMC: IP8000 в линейном исполнении и IP8100 в поворотном. Устройство получает токовый управляющий сигнал и регулирует давление в камерах пневмопривода, пока шток или вал не встанут в положение, которое задано сигналом.

Выпускаются IP8000-S и IP8000-D, IP8100-S и IP8100-D. Здесь IP8000 и IP8100 — названия моделей позиционера, миллиметры тут ни при чём.

В чём разница IP8000 и IP8100

• IP8000 линейный: рычаг надевают на шток привода.
• IP8100 поворотный: монтаж идёт на вал привода.
• -S ставят на привод, у которого действие одностороннее.
• -D ставят на привод, у которого действие двустороннее.
• Значение суффиксов -S/-D сверьте до заказа с паспортом исполнения.

Технические данные позиционера

Технических данных для кодов IP8000 и IP8100 лист завода не содержит. До заказа спросите наших инженеров или посмотрите в паспорте изделия: входной сигнал, температуру, давление питания, взрывозащиту, присоединения воздуха и кабеля, массу и габариты.

Как подобрать исполнение IP8000 или IP8100

Начните с типа движения привода: поступательно движущийся шток клапана или заслонки — это IP8000, а вал поворотного привода (дискового затвора, шарового крана) — IP8100. Дальше смотрите на сам привод: возвратная пружина (одностороннее действие) требует -S, подача воздуха в обе камеры (двустороннее действие) — -D. Для взрывоопасной зоны нужно исполнение с подходящей маркировкой взрывозащиты, и о его наличии надо узнать до заказа.

Поведение привода при пропадании воздуха

Позиционер удерживает положение, пока подаётся воздух питания. Если давление падает, привод с пружиной уходит в крайнее положение, а двусторонний привод под нагрузкой может сместиться. Чтобы арматура сохранила положение, между приводом и позиционером устанавливают пневмозамок WAALPC YT: когда давление падает ниже заданного порога, канал воздуха к приводу перекрывается и арматура стоит неподвижно. Навсегда положение не удержать: из-за утечек в линиях и приводе давление в камерах постепенно снижается. Настройка порога — в пределах 0,14–0,7 МПа, есть исполнения S и D. Для контроля того, как давление питания подходит к порогу, на линию ставят манометр WAALPC серии W — от 1 860 ₸.

Если при аварии питания арматура должна уйти в безопасное положение под действием пружины, пневмозамок не устанавливают. Поведение при отказе воздуха определяет проектировщик схемы.

Требования к воздуху питания

Грязь и конденсат в воздухе позиционеру вредны. Перед ним монтируют фильтр-регулятор WAALPC AW: конденсат и частицы он задерживает, а выходное давление держит в диапазоне 0,05–0,85 МПа — от 8 000 ₸ за исполнение G1/4. Если давление питания нужно стабилизировать точнее, чем способен обычный регулятор, берут прецизионный регулятор WAALPC IR; верх диапазона определяется исполнением IR (0,2 / 0,4 / 0,8 МПа), а подходящее под давление питания позиционера исполнение выберет инженер.

Позиционер и И/П преобразователь

Преобразователь лишь превращает электрический сигнал в давление, тогда как позиционер контролирует реальное положение штока или вала и выводит привод на заданное. О случаях, когда хватает отдельного преобразователя, читайте в статье «И/П преобразователь: когда нужен отдельно от позиционера». После монтажа нуль и диапазон выставляют по двум точкам сигнала — калибровка нуля и диапазона позиционера; об устройстве и выборе подробно — «Позиционер клапана (электропневматический): что это, как работает, как выбрать».

Пневматический позиционер без электрики

Такого в каталоге нет: есть лишь электропневматические IP8000 / IP8100. Когда объект управляется пневматическим сигналом, пришлите схему, и инженер предложит решение. Если меняете стоящий позиционер, назовите его марку и тип привода: линейный или поворотный, с пружиной или двустороннего действия. Цена указана в тенге с НДС 16 %, счёт выставляется на ТОО и ИП; отгрузка со склада в Алматы, по Казахстану — транспортной компанией, с накладной и ЭСФ.
