Что такое нл/мин (нормальные литры в минуту) в пневматике

Если вы открыли каталог пневмораспределителя или калькулятор расхода и увидели цифры в нл/мин вместо привычных литров — это не опечатка. Это «нормальные литры в минуту» — единица, в которой производители пневмоавтоматики (Festo, SMC, AirTAC, WAALPC) указывают расход сжатого воздуха.

Разберём раз и навсегда: что значит «нл/мин», чем отличается от обычных литров, как перевести в Нм³/ч и SCFM, и почему путаница между этими единицами обходится в 30% переплаты за компрессор.

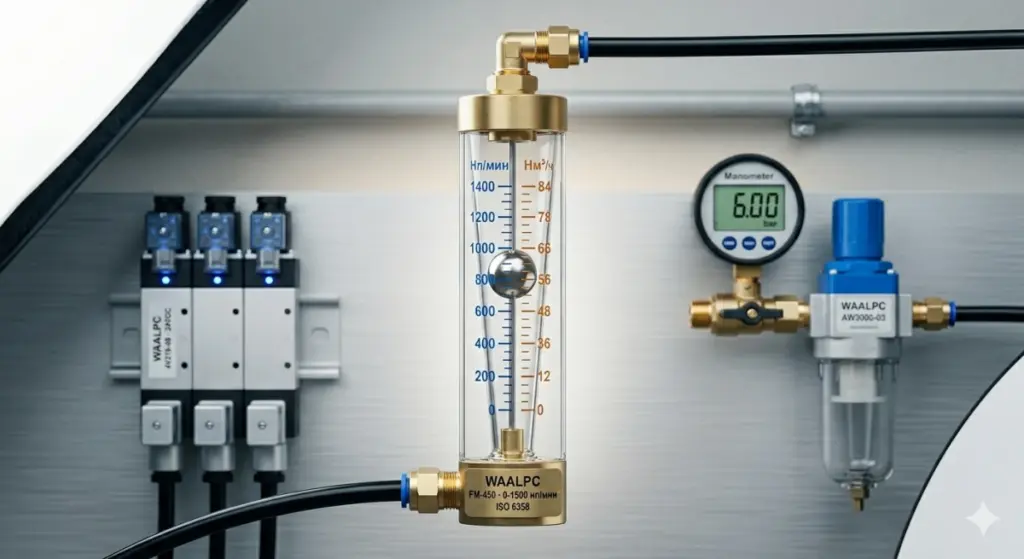

Нл/мин — расшифровка и определение

Нл/мин (или Нл·мин⁻¹, NL/min) — нормальные литры в минуту. Объём воздуха, который проходит через сечение за одну минуту, приведённый к стандартным (нормальным) условиям:

• Температура: 0 °C (или 20 °C — зависит от стандарта, см. ниже)
• Давление: 1 атмосфера (101.325 кПа абсолютное, или 0 бар избыточного)
• Влажность: сухой воздух

Префикс «Н» (нормальные) — это и есть ключ к пониманию. Производители используют нл/мин потому, что объём сжатого воздуха меняется с давлением и температурой. Если сказать просто «100 л/мин» — непонятно, при каком давлении. А «100 нл/мин» — однозначно: 100 литров при стандартных условиях, и это уже физически измеримая масса воздуха.

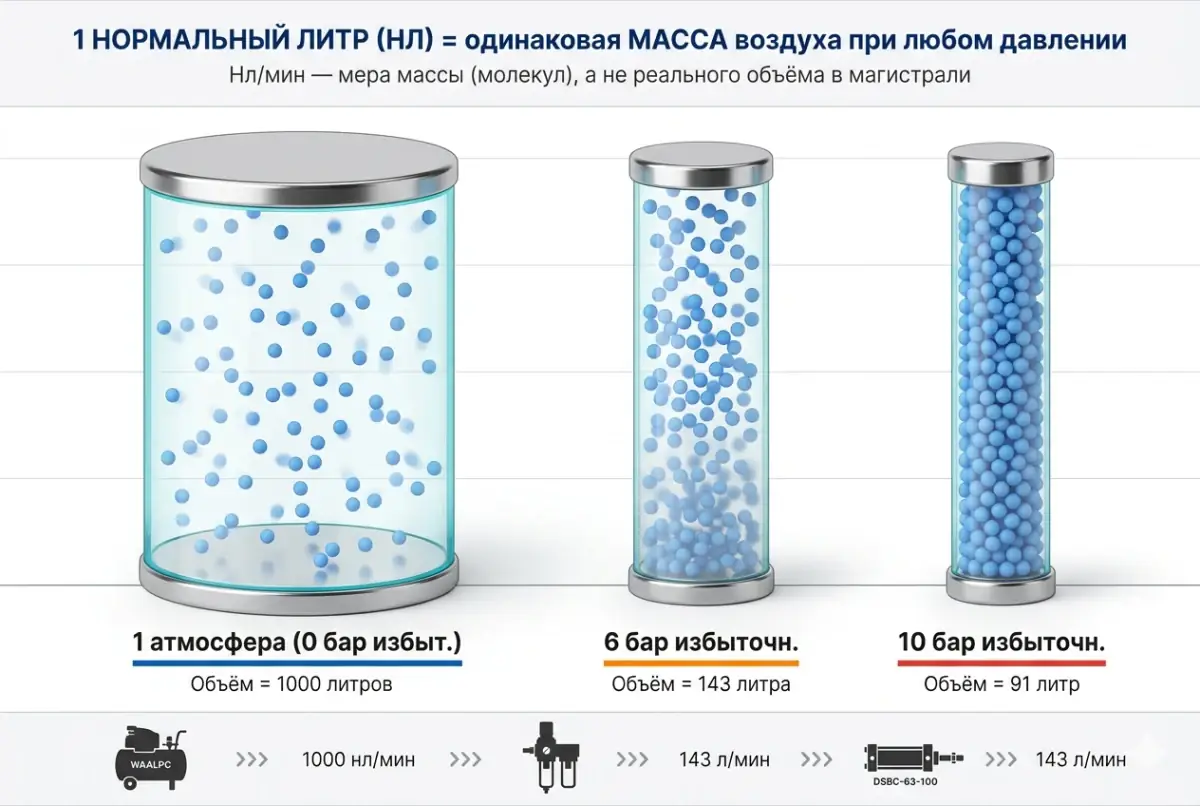

Чем нл/мин отличается от л/мин

Главное различие — учёт давления:

• л/мин (литры в минуту) — объём воздуха в текущих условиях. Если он сжат до 6 бар, то 100 л/мин — это в 7 раз больше «нормального» воздуха.
• нл/мин (нормальные литры в минуту) — объём, приведённый к 1 атмосфере. Однозначная мера.

Простой пример: компрессор производит 500 нл/мин. Это значит, что он засасывает 500 литров атмосферного воздуха каждую минуту. Если этот воздух сжать до 6 бар (7 атмосфер абсолютного), реальный объём в магистрали будет ~71 л/мин — но массы и количества молекул столько же, сколько в 500 «нормальных» литрах. Через дроссель или фитинг этот воздух пройдёт как «полные 500 нл/мин».

Таблица перевода: нл/мин → другие единицы

Где встречается нл/мин в каталогах

В технических спецификациях производителей пневмоавтоматики нл/мин указывают:

• Распределители: расход через клапан при перепаде 0.1 МПа (типичные значения 200-1500 нл/мин)
• Дроссели: пропускная способность при определённом давлении
• Глушители: максимальный расход воздуха
• Регуляторы давления: максимальный поток
• Компрессоры: производительность (в нл/мин или нм³/ч)

Например, в каталоге пневмораспределителя 4V210-08 указано: Расход: 850 нл/мин при ΔP 0.1 МПа. Это значит — через клапан проходит 850 нормальных литров воздуха в минуту, если перепад давления вход→выход равен 1 бар. Для практики: один такой распределитель с большим запасом обеспечит пневмоцилиндр D=50 мм с частотой циклов до 30 в минуту.

Как пересчитать нл/мин для конкретной задачи

Допустим, пневмоцилиндр D=50 мм, ход 100 мм, рабочее давление 6 бар, частота 10 циклов в минуту. Сколько нл/мин нужно?

Формула расчёта (расход на одно направление хода):

Q = (π × D² / 4) × L × n × (P + 1) / 1 000 000

где:

• Q — расход воздуха (нл/мин)
• D — диаметр поршня (мм)
• L — ход штока (мм)
• n — частота циклов в минуту
• P — рабочее давление (бар, избыточное)
• деление на 1 000 000 переводит мм³ в литры

Подставляем: Q = (3.14 × 50² / 4) × 100 × 10 × (6+1) / 1 000 000 = 1963 × 100 × 10 × 7 / 1 000 000 = ≈14 нл/мин на одно направление. Для цилиндра двустороннего действия (ход вперёд + назад) расход примерно вдвое больше — ≈27,5 нл/мин. То есть для нормальной работы одного такого цилиндра достаточно распределителя с расходом от 50 нл/мин с хорошим запасом. Калькулятор расхода воздуха пневмоцилиндра даёт результат за 1 секунду.

Стандарты ISO 6358 и 8778: какие условия «нормальные»

На самом деле «нормальные условия» — это не одно значение, а 2 стандарта, между которыми расхождение около 7%:

• ISO 6358 / DIN 1343: 0 °C, 1.01325 бар, сухой воздух (используется в Европе, у Festo, SMC, Camozzi)
• ANR / ISO 8778: 20 °C, 1 бар, относительная влажность 65% (старый японский стандарт, иногда SMC)

В российской и европейской документации по умолчанию подразумевается ISO 6358. Если в каталоге указано «ANR» — расход на 7% больше, чем по ISO 6358.

Готовые ответы — пересчёт популярных значений

Реальные значения расхода из каталогов производителей и запросов пользователей — переведены в основные единицы. Формулы внизу таблицы.

Расход воздуха

Формулы:
1 нм³/ч = 16.667 нл/мин;
1 кг/ч = 12.89 нл/мин (плотность воздуха ρ = 1.293 кг/м³ при н.у. DIN 1343);
1 SCFM = 28.317 нл/мин;
1 л/с = 60 нл/мин.

Давление

Формулы:
1 бар = 0.987 атм = 0.1 МПа = 14.504 PSI = 1.0197 кгс/см².
1 техническая атмосфера (ат, кгс/см²) = 0.980665 бар.

Связанные запросы — типовые вопросы из поиска

• «13 нл при давлении 4.5 бар сколько это литров» — нормальные литры не зависят от давления (приводятся к н.у.). 13 нл = 13 л при н.у. (0 °C, 1.013 бар). В линии под 4.5 бар изб. (5.5 атм абс.) это объём ≈ 13 / 5.5 ≈ 2.36 л.
• «нл/мин в нл³/ч» — это опечатка/путаница. Корректно: нл/мин → нм³/ч (нормальные кубометры). 1 нл/мин = 0.06 нм³/ч.
• «consumption 60 nl/cycle в литры переведи» — нл/цикл = нормальные литры за один цикл работы (например, ход цилиндра). 60 нл/цикл = 60 л при н.у. за цикл. При 6 бар изб. (7 атм абс.) в линии — это ≈ 60 / 7 ≈ 8.57 л физического объёма.
• «8 бар это сколько литров в минуту» — это разные физические величины. 8 бар — давление; л/мин — расход. Связаны через пропускную способность клапана/трубки (Cv или Kv). Используйте калькулятор Cv/Kv.
• «30 л в минуту сколько отверстий 1 мм для воздуха» — при ΔP = 1 бар через 1 мм отверстие проходит ≈ 8.5 л/мин. Значит для 30 л/мин нужно ~4 отверстия диаметром 1 мм.

Для пересчёта произвольных значений используйте 🧮 Конвертер единиц онлайн — поддерживает все указанные единицы давления и расхода + длину, силу, температуру.

Часто задаваемые вопросы

Читайте также

• 🧮 Полный конвертер единиц — давление (бар, атм, МПа, PSI), расход (л/мин, нл/мин, нм³/ч, кг/ч, SCFM), длина, сила, температура
• Расчёт расхода воздуха в пневмосистеме — формулы и таблицы
• Расчёт усилия пневмоцилиндра онлайн
• Калькулятор расхода воздуха пневмоцилиндра
• Калькулятор объёма ресивера
• Каталог пневмораспределителей

Подробнее: Pull-down test ISO 11011: как замерить утечки в нл/мин.

Подробнее: Обзор всех онлайн-калькуляторов corneta.kz — 17 инструментов инженера.

Подробнее: Перевод Cv в Kv и расчёт расхода Qn через 4V распределитель.

Расход в нл/мин при подборе аналога клапана

Нормолитры в минуту — стандартная единица в каталогах европейских серий распределителей (CPE, VUVG, MEH) и в каталоге совместимых аналогов WAALPC серии 4V. Перевод между Kv (м³/ч) и Qn (нл/мин) — по формуле Qn ≈ 1000 × Kv при ΔP = 1 бар, T = 20 °C.

Если в работе подбор аналога европейского клапана — сверяйте расчётный расход с табличным Qn в каталоге WAALPC: 4V110 даёт 320 нл/мин, 4V210 — 850 нл/мин, 4V310 — 2 500 нл/мин, 4V410 — 4 500 нл/мин. Этого достаточно для большинства типовых задач.

→ Подобрать клапан по расходу за 1 рабочий день · Калькулятор Cv → Kv → Qn

Подробнее: Расчёт пропускной способности по цепочке Kv.
