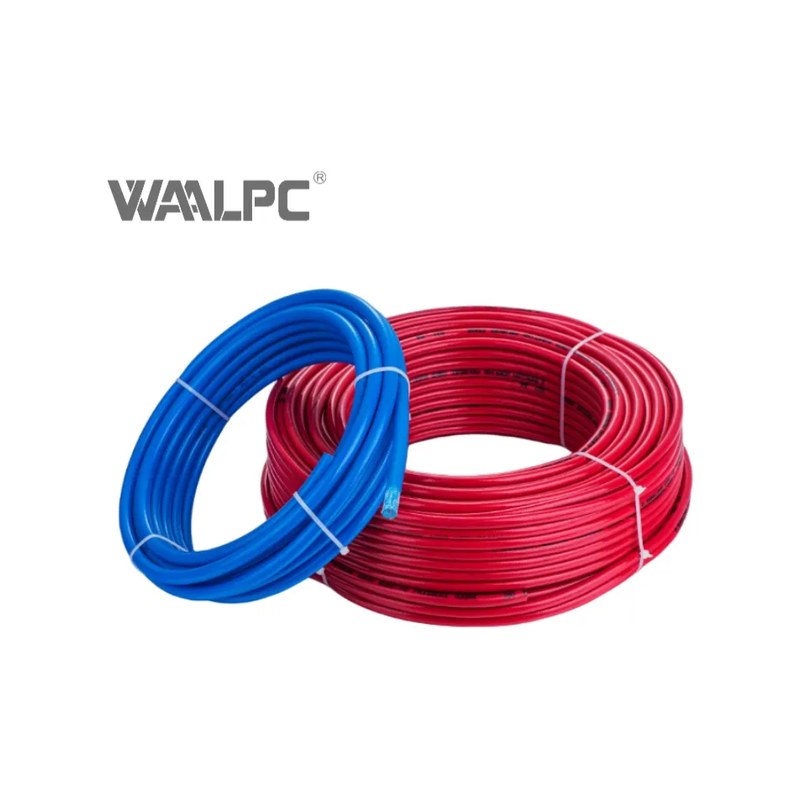

Трубка пневматическая полиамидная, нейлон (PA)
Трубка пневматическая полиамидная, нейлон (PA), Ø 4×2.5/6×4/8×6/10×7.5/10×8/12×9/12×10/14×11/16×13 мм. Аналог Festo PAN.
Полиамидная пневматическая трубка WAALPC серии PA
Полиамидная (нейлоновая) трубка WAALPC серии PA — для участков с повышенной температурой, химической нагрузкой и давлением. Главное преимущество над PU — выдерживает до +120°C и 20 бар рабочего давления, при этом устойчива к маслам, обычным растворителям и слабым кислотам.
Аналоги в линейках производителей
- серии PAN, PAN-V0 — полиамидная стандартная и огнестойкая
- серии TAU, TIA — серии полиамидных трубок
- PAT, T-NN — полиамид для пневматики
- серии PA — китайский премиум-бренд
- Pisco UPA — японский стандарт PA
- MAC, Numatics — американские аналоги
Когда выбирать PA вместо PU
- Температура >60°C — PU деформируется, PA работает до +120°C
- Контакт с маслами — PA устойчив к минеральным маслам, PU деградирует
- Химическая нагрузка — PA выдерживает слабые кислоты и щёлочи, многие растворители
- Высокое давление — PA до 20 бар vs 10 бар у PU
- Стационарные системы — где не требуется частый изгиб (PA жёстче)
Типоразмеры
| Артикул | Размер (вн×вт) | Применение | европейский аналог аналог |
|---|---|---|---|
| PA0640 | 6×4 мм | Одиночные распределители на горячих участках | PAN-6×1 |
| PA0860 | 8×6 мм | Магистрали высокого давления (12-16 бар) | PAN-8×1 |
| PA1075 | 10×7.5 мм | Большие магистрали (тонкая стенка) | PAN-10×1.25 |
| PA1080 | 10×8 мм | Магистрали с пониженным сопротивлением | PAN-10×1 |
| PA1290 | 12×9 мм | Главные магистрали 16-20 бар | PAN-12×1.5 |

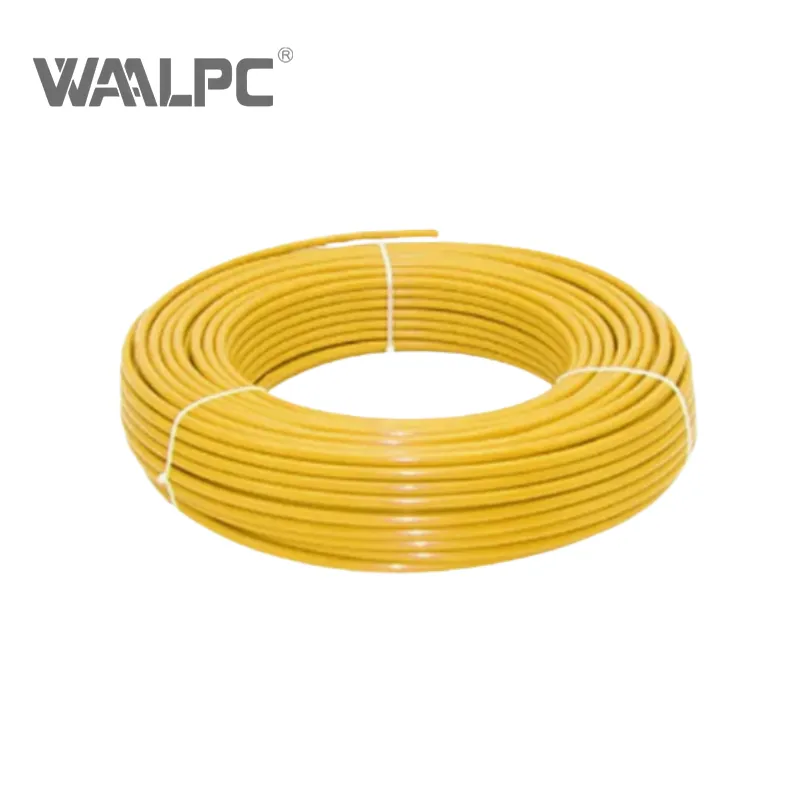

Цвета и применение
- Чёрный — стандарт. Устойчив к ультрафиолету. Применение: открытые цеха, наружные участки.
- Прозрачный (натуральный) — для визуального контроля потока, фармацевтического и пищевого производства (с сертификатами).
Технические характеристики
- Материал: полиамид PA11 (марка Nylon 11)
- Рабочее давление: до 20 бар (2.0 МПа) при +20°C
- Давление разрыва: 60 бар (6.0 МПа) — запас прочности 3×
- Температурный диапазон: −30…+120°C
- Минимальный радиус изгиба: 5× наружный диаметр (для Ø8 — 40 мм)
- Стандарты: DIN 73378, SAE J844, ISO 8573
- Поставка: бухты 100 м
- Производитель: WAALPC (Китай)
Совместимость с фитингами
PA работает со всеми стандартными цанговыми (цанговый) фитингами одного внешнего диаметра. Из-за жёсткости PA требует точной резки под 90° — используйте специальный резак для трубок. Совместима с сериями PU, PCF, PL, PLF.
Связанные материалы
- Сравнение PU, PA, PE и армированных трубок
- PU трубки — для стандартных задач, ниже температура
- JPU армированные — высокое давление с защитой от пережима
- Калькулятор потерь давления
Подбор трубки PA за 3 шага с инструментами
Шаг 1. Определите расход воздуха. Калькулятор расхода — введите диаметр цилиндра, ход и частоту циклов.
Шаг 2. Подберите диаметр. Калькулятор потерь давления — введите длину магистрали и расход. Допустимое падение давления — не более 0.5 бар на 10 м.
Шаг 3. Подберите фитинги. Подбор фитинга — укажите наружный диаметр трубки + резьбу порта.
Дополнительно: усилие цилиндра, скорость штока, объём ресивера, подбор клапана Cv.
Не уверены? Форма заказа или +7 707 540-71-38 ✉️ info@corneta.kz — инженер подберёт бесплатно за 15 минут.
Какие исполнения входят в серию TPA?
В серии 9 исполнений. Обозначения ряда: PA0425, PA0640, PA0860, PA1075, PA1080, PA1210, PA1290, PA1411 и другие. Каждое исполнение — отдельная позиция со своим присоединительным размером; полный перечень с ценами приведён в таблице этой карточки. Цены берутся из реестра и обновляются вместе с ним, поэтому в описании чисел мы не держим.
Как подобрать нужное исполнение TPA?
Подбор трубки идёт по двум диаметрам — наружному (под посадку в цангу фитинга) и внутреннему (он задаёт расход). Материал, рабочее давление и минимальный радиус изгиба смотрят в характеристиках конкретного исполнения. При монтаже длину закладывают с запасом на изгиб — иначе трубка тянет цангу на разрыв.
Когда поставка и что входит в комплект?
Срок поставки — 2–4 недели после согласования спецификации; так идёт 98,9 % каталога, это обычный порядок работы, а не исключение. В комплект входит сам узел; крепёж, уплотнения под конкретное присоединение и сопутствующие элементы заказываются отдельно. Чертежи и 3D-модели высылаем по запросу при подтверждении заказа.
Совместимость с импортными аналогами
Совместимый аналог — Festo PA0425 (совпадают присоединительные и установочные размеры, серия TPA).
Как расшифровать артикул PA?
Формат: PA{диаметр трубки}
- PA — серия
- Диаметр трубки: 4×2.5 / 6×4 / 8×6 / 10×7.5 / 10×8 / 12×10 / 12×9 / 14×11 / 16×13
Пример: PA0425
