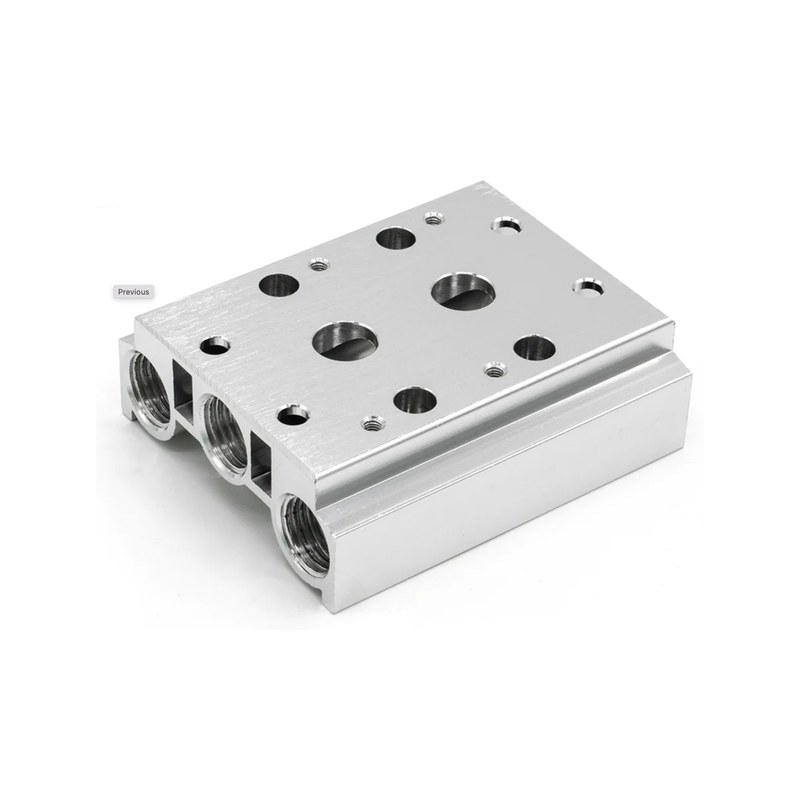

Пневмоостров 200M — коллектор для распределителей

Модульный пневмоостров серии WAALPC 200M — алюминиевый коллектор с G1/4″ портами для централизованного подключения от 2 до 20 пневмораспределителей. Применяется для компактного монтажа группы клапанов в одном узле с общей подачей сжатого воздуха и общим выхлопом. Корпус из анодированного алюминия, посадочные места под 4V210/220 или 4M210/220 серии.

Технические характеристики и применение

Пневмоостров (коллектор) Waalpc 200M — компактный монтаж электромагнитных клапанов

Пневмоостров 200M-2F G1/4 — алюминиевый коллектор на 2 станции для централизованной подачи сжатого воздуха и отвода выхлопа. Установка нескольких распределителей серии 4V (4V210, 4V220, 4V230) на одну плиту экономит место, упрощает разводку трубок и снижает затраты на фитинги и монтаж.

Ключевые особенности:

• Компактность: несколько электромагнитных клапанов в одном блоке — значительное сокращение габаритов пневмосистемы.
• Быстрое обслуживание: замена одного клапана без разбора всей разводки.
• Анодированный алюминий: лёгкая плита, стойкость к коррозии и долгий срок службы.
• Совместимость: монтаж распределителей Waalpc 4V210, 4V220, 4V230 (шаг 22 мм, резьба G1/4″).

Пневмоострова 200M применяются в автоматизации станков, сборочных и упаковочных линиях, испытательных стендах — везде, где нужно управлять несколькими пневмоцилиндрами или приводами с одного участка.

Преимущества конструкции:

• Централизованная подача воздуха (P) и отвод выхлопа (R/S) — меньше шлангов и соединений.
• Упорядоченная трубная разводка, удобный доступ к клапанам для подключения питания и сигналов.
• Рабочее давление до 1.0 МПа, температурный диапазон -20…+70°C.

Технические характеристики:

• Тип: пневмоостров (коллектор), серия 200M, 2 станции
• Резьба портов питания и выхлопа (на торцах плиты): G1/4″. Рабочие порты (A/B) располагаются на устанавливаемых клапанах.
• Рабочая среда: сжатый воздух (фильтрация 40 мкм)
• Материал: анодированный алюминий
• Рабочее давление: 0 – 1.0 МПа (0 – 10 бар)
• Температура: -20°C … +70°C
• Совместимые клапаны: 4V210, 4V220, 4V230 (и аналоги)

Комплектация:

• Алюминиевый блок (плита)
• Уплотнительные прокладки на каждую станцию
• Крепёжные винты для фиксации клапанов на плите

Технические чертежи

Совместимость с импортными аналогами

Совместимый аналог — AirTAC 200M (совпадают присоединительные и установочные размеры, серия 200M).

Как расшифровать артикул 200M?

Формат: 200M-{число секций}F-G1/4

• 200M — серия
• Число секций: 3 секции / 4 секции / 6 секций / 8 секций

Пример: 200M-3F-G1/4
