Как выбрать пневмоцилиндр: типы, параметры и применение

Пневмоцилиндр — рабочая лошадка пневматических систем. Правильно подобранный цилиндр отработает миллионы циклов без обслуживания; неправильно подобранный быстро выйдет из строя или не обеспечит нужное усилие. В этом гайде разберём пять шагов выбора: от расчёта усилия до выбора типа монтажа, — и сравним серии WAALPC по диаметрам, ходу и стандартам.

Если нужно подобрать совместимый аналог Festo / SMC / AirTAC — пришлите список артикулов, инженер подберёт подходящую серию по присоединительным размерам: инженерный подбор аналога импортной пневматики.

Когда нужен пневмоцилиндр: пневматика vs гидравлика vs электропривод

Критерий	Пневматика	Гидравлика	Электропривод
Усилие	до ~12 кН (Ø125, 10 бар); ряд ISO 15552 — до Ø320 (≈48 кН при 6 бар)	до сотен кН	широкий диапазон
Скорость	высокая, 0,05–1 м/с	средняя	точно регулируемая
Позиционирование	как правило, конечные точки	сложно	произвольное
Обслуживание	минимальное	масло, утечки	требует ТО
Стоимость системы	низкая	высокая	средняя–высокая
Применение	зажим, перемещение, сортировка	пресса, листогибы	ЧПУ, роботы

Выбирайте пневмоцилиндр, если нужны быстрые повторяющиеся перемещения между двумя точками при давлении сети 4–8 бар и усилии до десятков кН (Ø320 при 6 бар — около 48 кН, в нашем каталоге DSBC — до Ø125). Для промежуточных позиций рассмотрите электропривод; для сверхбольших усилий — гидравлику.

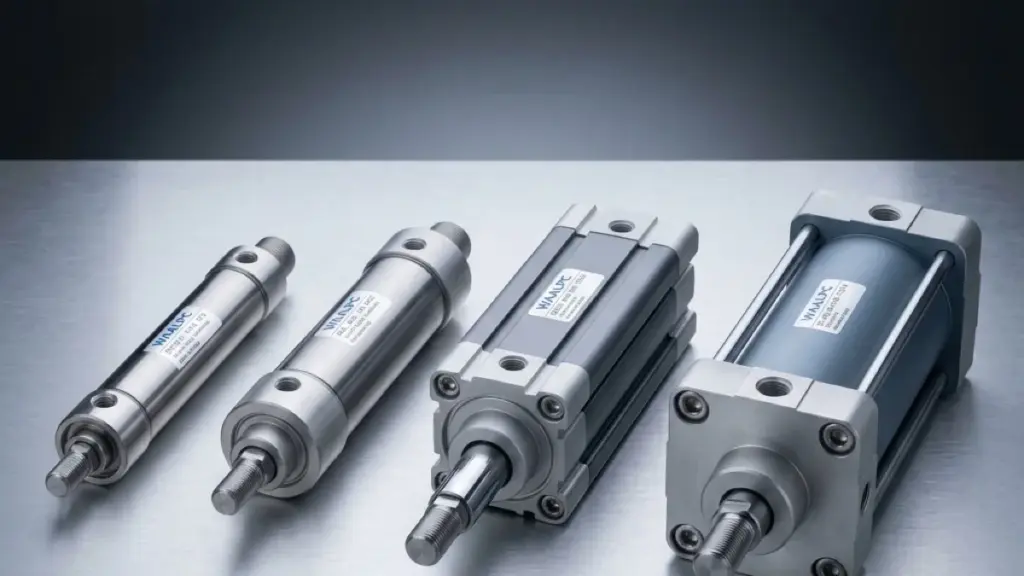

Типы пневмоцилиндров: обзор серий и стандартов

Стандарты ISO нормируют присоединительные размеры, поэтому цилиндры одного стандарта разных производителей рассчитаны на общие кронштейны. Конструктив (профиль или стяжные шпильки), ход и давление стандарт не задаёт — сверяйте таблицу размеров конкретной серии.

Тип / серия	Стандарт	Диаметры, мм	Ход, мм	Основное применение
DSBC (ISO 15552)	ISO 15552 / VDMA 24562	32, 40, 50, 63, 80, 100, 125 (серия DSBG — 32–320)	25–1000	Универсальный промышленный. Конвейеры, прессы, зажимы.
DSNU (ISO 6432)	ISO 6432 (до Ø25)	10, 12, 16, 20, 25 (в каталоге также 32 — вне ISO 6432)	5–500	Мини-автоматизация, упаковка, электроника.
ADN компактный	ISO 21287 (Ø20–100)	12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125 (в границах ISO 21287 — 20–100)	5–50	Малые габариты, встраивание в оснастку.
MAL круглый мини	ISO 6432 (до Ø25)	16, 20, 25, 32, 40	25–500	Лёгкая автоматизация, мебельное производство.
С магнитом + датчик	опция к любому	любой	любой	Контроль конечных положений без конечных выключателей.

Подробный каталог всех серий: каталог пневмоцилиндров. Серию ISO 15552 (DSBC) и DSNU мини рассматриваем детально ниже.

ISO 15552 (DSBC) — промышленный стандарт

Самый распространённый тип в машиностроении. Унифицированные присоединительные размеры ISO 15552 позволяют ставить цилиндр WAALPC DSBC на стандартные кронштейны цилиндров Festo DSBC — сверяйте размеры по таблице. Магнит поршня — опция (суффикс -A в артикуле), датчики положения монтируются в T-паз профиля.

ISO 6432 (DSNU) — мини-цилиндр

Круглый корпус. ISO 6432 охватывает диаметры 8–25 мм; в каталоге WAALPC серия DSNU — Ø10–32 мм, диаметр 32 мм уже вне ISO 6432 (круглые цилиндры свыше Ø25 выпускают по другим конструктивам). Серия DSNU идеальна для компактных устройств: захватов, дозаторов, упаковочных машин. Шток с резьбой M4–M10, внешнее крепление через скобы или резьбовой торец.

Компактный ADN

Короткий корпус, монтаж через передний и задний фланец или сквозные болты. Применяют, когда место критично: внутри штампов, в роботизированных захватах.

Шаг 1 — Рассчитайте требуемое усилие

Это первый и важнейший шаг. Недостаточное усилие — цилиндр не сдвинет нагрузку; избыточное — лишний расход воздуха и износ оснастки.

Формула теоретического усилия

F = P × (π × D²) / 4 × η

где:
  F  — усилие на штоке, Н
  P  — рабочее давление, Па (1 бар = 100 000 Па)
  D  — диаметр поршня, м
  η  — КПД манжет: 0,85–0,90 (берите 0,85 для расчёта)

Для обратного хода (шток входит):
  F_обр = P × π × (D² − d²) / 4 × η
  d — диаметр штока

⚠️ Типичная ошибка: брать КПД = 1,0. Реальные манжеты теряют 10–15% усилия на трение. Всегда закладывайте коэффициент запаса 1,5–2,0 на фактическую нагрузку.

Таблица усилий: диаметр × давление

∅ поршня, мм	4 бар, Н	6 бар, Н	8 бар, Н	10 бар, Н
16	68	103	137	171
20	107	160	214	267
25	167	250	334	417
32	273	410	547	684
40	427	641	855	1 068
50	668	1 001	1 335	1 669
63	1 060	1 590	2 120	2 650
80	1 709	2 564	3 418	4 273
100	2 670	4 006	5 341	6 676
125	4 172	6 259	8 345	10 431

✓ Правильный подход: для точного расчёта с учётом трения, угла нагрузки и инерции используйте онлайн-калькулятор усилия пневмоцилиндра — он автоматически подбирает ближайший стандартный диаметр из каталога.

Шаг 2 — Выберите ход цилиндра

Ход — расстояние, которое проходит шток от одного крайнего положения до другого. Кажется очевидным, но здесь скрыто несколько ловушек.

Стандартные ходы серии DSBC

25 · 50 · 75 · 80 · 100 · 125 · 150 · 160 · 175 · 200 · 250 · 300 · 350 · 400 · 500 · 600 · 700 · 800 · 900 · 1000 мм (по реестру). Другие значения хода уточняйте у инженера.

⚠️ Типичная ошибка: брать ход «впритык» к рабочему перемещению. Добавляйте запас 10–20 мм с каждой стороны, чтобы рабочее перемещение не заканчивалось на упоре демпфера.

Прогиб длинного штока

При ходе более 300 мм и боковой нагрузке шток работает как колонна на продольный изгиб. Проверяйте расчётом Эйлера или используйте цилиндр с направляющей. Практическое правило: при ходе более 300 мм или более 10 диаметров штока — обязательно проверьте на изгиб. Для расчёта допустимой скорости и хода используйте калькулятор скорости цилиндра.

Шаг 3 — Тип монтажа

Монтаж определяет, как цилиндр воспринимает боковые усилия и вибрацию. Неправильный выбор крепления — основная причина ускоренного износа направляющей втулки штока.

Тип крепления	Обозначение	Применение	Боковая нагрузка
Лапы	LB	Горизонтальный монтаж, жёсткая рама	Не допускается
Фланец передний	FA	Монтаж торцом в плиту, точное позиционирование	Не допускается
Фланец задний	FB	Аналогично FA, доступ к штоку спереди	Не допускается
Проушина задняя	CA	Шарнирный монтаж, качание в одной плоскости	Допускается в плоскости качания
Проушина с пальцем	CB	Шарнирный монтаж, качание в одной плоскости	Допускается в плоскости качания
Цапфы	TC	Качание цилиндра на цапфах, длинные ходы	Допускается в плоскости качания
Вилка штока	Y	Компенсация несоосности	Частично
Резьба штока	—	Прямое крепление к нагрузке	Не допускается

✓ Правильный подход: при любых угловых перемещениях или несоосности используйте шарнирный монтаж (проушина CA или CB + вилка штока Y). Жёсткий монтаж допустим только при точной соосности — перекос нагрузки сокращает ресурс манжет и втулки штока.

Шаг 4 — Среда и условия эксплуатации

Стандартный пневмоцилиндр рассчитан на сухой очищенный воздух при температуре около −5…+70 °C (точный диапазон — в карточке серии; у SI и MAL WAALPC −5…+70 °C). Реальные условия часто отличаются.

Температура

Стандартные NBR-манжеты рассчитаны примерно на −5…+70 °C. Для высоких температур нужны манжеты из фторкаучука (FKM), для низких — специальные низкотемпературные исполнения (FKM при низких температурах теряет эластичность, а EPDM несовместим с масляным туманом). Возможность и диапазон уточняйте при заказе.

Смазка

Цилиндры WAALPC DSBC/DSNU, как правило, поставляются с заводской смазкой для работы без масла в воздухе (non-lube) — уточняйте для вашей серии. Если в системе есть маслораспылитель — используйте масло ISO VG 32. ⚠️ Никогда не смешивайте масляную и безмасляную эксплуатацию: масло вымывает заводскую смазку и полимеры манжет теряют эластичность.

Влажность и агрессивная среда

При работе в условиях конденсата или мойки — выбирайте шток из нержавеющей стали (304 или 316). Для пищевой промышленности требования к исполнению (материалы, смазка, мойка) уточняйте у производителя серии.

Шаг 5 — Скорость и регулировка

Скорость пневмоцилиндра определяется расходом воздуха через распределитель и дроссели относительно площади поршня: при том же расходе цилиндр большего диаметра движется медленнее. Без регулировки скорость часто превышает 1 м/с, что приводит к ударам в крайних положениях.

Дроссель на выхлопе — правило №1

Всегда устанавливайте дроссели с обратным клапаном (например, GRLA, подробнее — в статье о дросселировании) на выхлопных портах цилиндра. Дроссель на подаче создаёт нестабильное «воздушное торможение»; дроссель на выхлопе — управляемое противодавление.

Тип применения	Рекомендуемая скорость	Настройка
Зажим/фиксация	0,05–0,15 м/с	Дроссель почти закрыт
Перемещение заготовок	0,15–0,4 м/с	Дроссель 1/4–1/2 оборота
Сортировка, отсечка	0,4–0,8 м/с	Дроссель 1/2–3/4 оборота
Быстрый сброс	до 1,0 м/с	Дроссель почти открыт + амортизатор

⚠️ Демпфирование в крышках WAALPC DSBC — эластичное P или регулируемое пневматическое PPV; допустимая энергия демпфера (масса и скорость) задаётся каталогом. Если рабочая энергия выше допустимой — устанавливайте внешние гидравлические амортизаторы. Подробнее — в статье о дросселировании пневмоцилиндра.

Для подбора диаметра трубки и распределителя под заданную скорость и ход используйте калькулятор скорости цилиндра.

Тип / серия	Стандарт	Ø, мм	Ход, мм	Усилие при 6 бар	Применение
DSBC — профильный	ISO 15552	32–125	25–1000	до 6,3 кН (Ø125)	Универсал: конвейеры, прессы, зажимы
DSNU — мини круглый	ISO 6432 (до Ø25)	10–32	5–500	до 0,41 кН (Ø32)	Упаковка, электроника, малые задачи
MAL — круглый	ISO 6432 (до Ø25)	16–40	25–500	до 0,64 кН (Ø40)	Бюджет, мебельное производство
DGC — бесштоковый	—	25–40	100–1000	до 0,64 кН (Ø40)	Длинный ход без габарита штока
SDA — компактный	фирменный формат	12–100	5–100	до 4,0 кН (Ø100)	Встраивание в штампы и оснастку
Любой + магнит	опция	любой	любой	не меняется	Датчики положения в T-паз (опция -A)

Сравнительная таблица популярных серий

Ниже — сравнение серий WAALPC по ключевым параметрам (диаметры, ход и цены — по реестру каталога). Усилие в таблицах даётся для давления 6 бар и КПД 0,85.

Параметр	WAALPC DSBC	WAALPC CD85	WAALPC DSNU
Стандарт	ISO 15552	ISO 6432 (до Ø25)	ISO 6432 (до Ø25)
Диаметры, мм	32–125	10–40	10–32
Ход, мм	25–1000	10–500	5–500
Макс. давление	10 бар	по карточке серии	по карточке серии
Магнит поршня	Опция (-A)	по карточке серии	Опция (-A)
Цена (пример типоразмера)	34 800 ₸ (Ø50×100)	10 920 ₸ (Ø25×100)	12 600 ₸ (Ø25×100)

Управление цилиндрами осуществляется через пневмораспределители — 4/2 или 5/2-ходовые. Выбор распределителя напрямую влияет на скорость и поведение цилиндра в аварии. Подробнее о маркировке портов и работе распределителя 5/2.

Чек-лист выбора пневмоцилиндра (8 пунктов)

1. Усилие. Рассчитал(а) требуемое усилие по формуле F = P × π × D² / 4 × η с коэффициентом запаса ≥ 1,5. Использовал(а) калькулятор усилия.
2. Диаметр поршня. Выбрал(а) стандартный диаметр из ряда ISO с учётом рабочего давления сети.
3. Ход. Ход = рабочее перемещение + 10–20 мм запас с каждой стороны. Для хода > 300 мм проверил(а) шток на изгиб.
4. Тип серии. DSBC для промышленных задач, DSNU для мини-автоматизации, ADN для встраиваемых решений.
5. Монтаж. Жёсткий фланец/лапы только при идеальной соосности. Шарнирный монтаж (CA или CB + вилка штока Y) при любых угловых перемещениях.
6. Среда. Проверил(а) температуру, наличие конденсата, масла, агрессивных сред. Выбрал(а) соответствующий тип манжет.
7. Скорость. Запланировал(а) дроссели на выхлопе обоих портов. Если энергия выше допустимой для демпфера — внешние амортизаторы.
8. Датчики положения. Если нужен контроль позиции — выбрал(а) цилиндр с магнитом поршня и установил(а) датчики в T-паз.

Часто задаваемые вопросы

Как рассчитать диаметр пневмоцилиндра?

Используйте формулу D = √(4F / π·P·η), где F — требуемое усилие в Н, P — давление в Па, η = 0,85. Полученный диаметр округляйте вверх до ближайшего стандартного (ряд ISO 15552: 32, 40, 50, 63, 80, 100, 125 мм и далее до 320; ISO 6432: 8–25 мм). Быстрее — онлайн-калькулятор.

Чем отличается ISO 15552 от ISO 6432?

ISO 15552 (Ø32–320, например DSBC) нормирует присоединительные размеры цилиндров для лап, фланцев и других креплений; конструкция может быть профильной с T-пазами (DSBC) или на стяжных шпильках. ISO 6432 (Ø8–25, например DSNU) — мини-цилиндры с круглым корпусом, крепление через резьбовой торец или скобы. Совместимость только внутри одного стандарта.

Можно ли использовать пневмоцилиндр без смазки в воздухе?

Как правило, да: цилиндры WAALPC поставляются с заводской смазкой для работы в сухом воздухе (non-lube) — уточняйте для вашей серии. При наличии маслораспылителя в системе — переходите на масляный режим и используйте масло ISO VG 32. Смешивать режимы нельзя.

Что такое компактный цилиндр ADN и когда его выбирать?

ADN — короткий компактный цилиндр по ISO 21287 (в границах Ø20–100). Выбирайте, когда стандартный DSBC не помещается по длине: в оснастке, штампах, роботизированных захватах. Усилие такое же, как у DSBC аналогичного диаметра.

Как подобрать ход пневмоцилиндра?

Ход = рабочее перемещение + 10–20 мм с каждой стороны. Стандартные ходы серии DSBC: 25, 50, 75, 80, 100, 125, 150, 160, 175, 200, 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000 мм. Ходы более 300 мм требуют проверки штока на продольный изгиб.

Как регулировать скорость пневмоцилиндра?

Устанавливайте дроссели с обратным клапаном на выхлопных портах обоих крышек. Открываете дроссель — цилиндр ускоряется (больше воздуха выходит), закрываете — замедляется (противодавление на выхлопе). Типовая рабочая скорость 0,05–1,0 м/с. Подробнее — в статье про дросселирование пневмоцилиндра.
