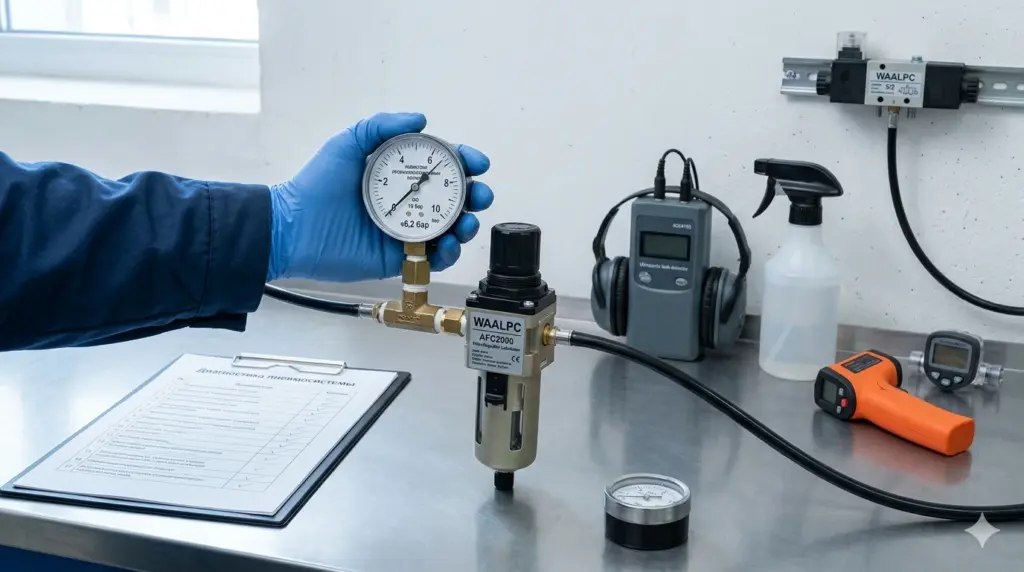

Диагностика пневматической системы — полный путеводитель от компрессора до цилиндра

Если в цеху упало давление, цилиндры стали медленные, а компрессор крутится без отдыха — нужна диагностика пневматического оборудования. Разберём пошагово: с чего начать, что замерять, как локализовать проблему. Пороговые значения помечены как ориентиры (допущения) там, где они не берутся из паспорта.

Чем заменить неисправный узел: фильтры AF — от 3 360 ₸, регуляторы AR — от 3 000 ₸, блоки подготовки AC — от 8 340 ₸, распределители 4V — от 4 920 ₸, фитинги PC — от 240 ₸. Подбор по полному коду — пришлите артикул.

Как провести диагностику пневматического оборудования?

Сначала безопасность: манометр и штуцеры ставят на обесточенном, сброшенном участке или через контрольную точку с быстроразъёмом, давление подают медленно. Любое снятие фитинга, трубки, фильтра, чаши или клапана — только после закрытия крана ввода, сброса давления и проверки нуля по манометру. Затем замеряют давление по участкам и локализуют потерю.

Что проверить перед замерами и разборкой ради безопасности?

• Манометр и штуцеры ставят на обесточенном, сброшенном участке или через контрольную точку с быстроразъёмом; после установки давление подают медленно.
• Любое снятие фитинга, трубки, фильтра, чаши или клапана — только после закрытия крана ввода, сброса давления и проверки нуля по манометру; электрическую часть при этом обесточивают и блокируют.
• Утечки ищут мыльным раствором или ультразвуком, но не рукой: струя воздуха под давлением ранит.
• Груз на вертикальной оси при сбросе давления опускается — подоприте его до работ.

Что такое правило «четырёх точек» — где искать неисправность сначала?

Любая пневмосистема состоит из 4 функциональных блоков. Проблема почти всегда в одном из них:

1. Компрессор — источник сжатого воздуха
2. Магистраль — трубопроводы от компрессора к потребителям
3. Подготовка воздуха — фильтры, осушитель, фильтр-регулятор (при необходимости с маслораспылителем)
4. Потребители — цилиндры, инструменты, распределители

Алгоритм: начинаем с потребителя, идём в обратную сторону до компрессора. Так быстрее находим место отказа.

Шаг 1 — как замерить давление и расход?

Установите манометр на входе подозреваемого потребителя (по правилам безопасности выше). Включите систему и смотрите давление не в покое, а во время цикла, когда потребитель забирает воздух:

• Давление в норме (6 бар стабильно) → проблема не в подаче, идите к шагу 6 (проверка потребителя)
• Давление просаживается под нагрузкой (с 6 до 3 бар) → недостаточный расход. Проверьте компрессор, магистраль (диаметр, засоры) и подготовку воздуха. Ориентир (допущение): суммарное падение от компрессора до потребителя не должно превышать примерно 0,5 бар (≈ 8 % от 6 бар)
• Давление нулевое → обрыв линии, перекрытый кран, неисправный регулятор

Сколько давления теряется на конкретной длине и диаметре трубки, можно прикинуть в калькуляторе потерь давления в магистрали; причины просадок разобраны в статье перепады давления в пневмосистеме.

Для замера расхода нужен расходомер. Косвенно производительность компрессора оценивают по времени наполнения ресивера: Q ≈ V·Δp / (p_атм · t), где V — объём ресивера, Δp — прирост давления, t — время. Пример: ресивер 500 л наполняется с 0 до 8 бар (изб.) за 3 мин → Q ≈ 500 × 8 / (1,013 × 3) ≈ 1300 нл/мин. Полученное число сравнивают с паспортом компрессора: если оно заметно ниже, а время растёт от замера к замеру — падает производительность или растут утечки.

Шаг 2 — как искать утечки?

Утечки — главная скрытая проблема. Расход через малое отверстие при 6 бар (истечение критическое) пропорционален площади и абсолютному давлению: из отверстия Ø1 мм вытекает порядка 60 нл/мин (верхняя оценка при идеальном истечении ≈ 65 нл/мин; реальное отверстие с коэффициентом расхода 0,6–0,8 — около 40–50). Стоимость (допущения: 0,11 кВт·ч на 1 нм³ сжатого воздуха, 2000 ч в год — одна смена, 48 ₸/кВт·ч): 60 нл/мин = 3,6 м³/ч → 3,6 × 2000 × 0,11 × 8 ≈ 36 тыс ₸ в год. Отверстие Ø2 мм (площадь ≈ 3,1 мм², в 4 раза больше) при 7 бар даёт уже примерно 60 × 4 × 8/7 ≈ 275 нл/мин, то есть около 174 тыс ₸ в год при тех же допущениях. По цеху таких точек обычно несколько; при работе в три смены цифры в 3–4 раза выше.

Способы поиска и оценки

• Мыльный раствор — нанесите на резьбы, стыки, шланги. Появились пузыри → утечка. Самый простой и дешёвый способ
• Ультразвуковой течеискатель — улавливает звук вытекающего воздуха, находит утечки в труднодоступных местах
• Замер по падению давления — компрессор выключен, все потребители закрыты, кран ввода в цех открыт. Засеките падение давления Δp за время t: Q_ут ≈ V·Δp / (p_атм · t). Пример (допущение): ресивер с магистралью 1000 л, давление упало с 7 до 6 бар за 10 мин → Q_ут ≈ 1000 × 1 / (1,013 × 10) ≈ 100 нл/мин — это около 1,6 отверстия Ø1 мм из оценки выше
• Замер по циклу компрессора — при всех выключенных потребителях доля утечек ≈ t_нагр / (t_нагр + t_разгр) × 100 %, где t_нагр — время работы под нагрузкой, t_разгр — время холостого хода или остановки за один цикл

Шаг 3 — как проверить качество воздуха?

Грязный воздух → износ цилиндров, заклинивание клапанов. Проверьте:

• Конденсат — в ресивере без осушителя он должен регулярно сливаться (частота — по интенсивности работы; ориентир — раз в смену). После осушителя конденсата быть не должно; если он есть — осушитель не справляется. Полная колба на фильтре — дренаж не работает
• Масло в воздухе — поднесите к выхлопу распределителя чистую бумагу или зеркало. Масляные пятна — масло попало из компрессора либо избыток подаёт маслораспылитель
• Точка росы под давлением — измерителем точки росы. Класс 4 по ISO 8573-1 (+3 °C) — типичный уровень рефрижераторного осушителя и достаточен для общей автоматики в отапливаемом цеху; точка росы должна быть ниже минимальной температуры магистрали. Если выше — осушитель не справляется
• Подробнее в классы качества по ISO 8573-1

Шаг 4 — как проверить блок подготовки воздуха (ФРЛ)?

1. Перепад давления на фильтре — запомните значение на новом элементе и сравнивайте; заменить элемент, когда перепад вырос в разы или превысил ≈ 0,5 бар (ориентир, допущение; точное значение — по паспорту фильтра)
2. Стрелка регулятора устойчива — не «гуляет» от 6 до 4 бар. Если плавает — неисправность регулятора. Небольшое снижение давления при росте расхода — нормальная характеристика регулятора
3. Маслораспылитель (если он есть) — уровень масла постепенно снижается при работе; если не снижается — проверьте регулировку и трубку. Многие современные цилиндры и распределители рассчитаны на воздух без смазки — нужен ли маслораспылитель, определяет паспорт потребителей
4. Конденсат в нижней колбе — должен сливаться через автодренаж. Полная колба → дренаж не работает

Шаг 5 — как проверить распределители?

Электромагнитный распределитель — частая точка отказа. Проверьте (питание снято):

• Сопротивление катушки мультиметром. Для DC-катушки оценка по мощности R = U²/P: при 24 В и 2 Вт ≈ 290 Ом, при 0,35 Вт ≈ 1650 Ом; безопасный широкий коридор для 24 В DC — примерно 115–1900 Ом (катушки 0,3–5 Вт), так что сравнивайте с шильдиком или с исправной катушкой той же серии. Сопротивление AC-катушки омметром по мощности этой формулой не определяется — сравнивайте с исправной. Обрыв = бесконечность, замыкание = значение заметно ниже нормы
• Звук переключения — здоровый распределитель щёлкает «чётко». Гудение или вибрация — якорь притягивается неплотно или застрял золотник
• Утечка через выпуск — через глушитель должен идти только выхлоп цилиндра в момент переключения. Постоянный поток → износ уплотнений золотника (или уплотнения поршня цилиндра)
• Время переключения — у 4V время срабатывания по листу завода и карточке — не более 0,05 с (50 мс). Если цилиндр реагирует заметно медленнее, проверьте давление питания (пилотному распределителю нужно не менее 1,5 бар) и золотник на заедание

Шаг 6 — как проверить пневмоцилиндры?

Признаки проблем с цилиндром:

• Не двигается при подаче давления — заклинило, см. причины заклинивания
• Двигается медленно или рывками — износ уплотнений (внутренняя утечка с поршневой в штоковую полость), неправильный дроссель
• Не возвращается в исходное положение — см. причины «не работает»
• Шток подтекает маслом — см. 5 причин подтекания
• Стучит в концевых положениях — нет демпфирования или износ демпферных уплотнений

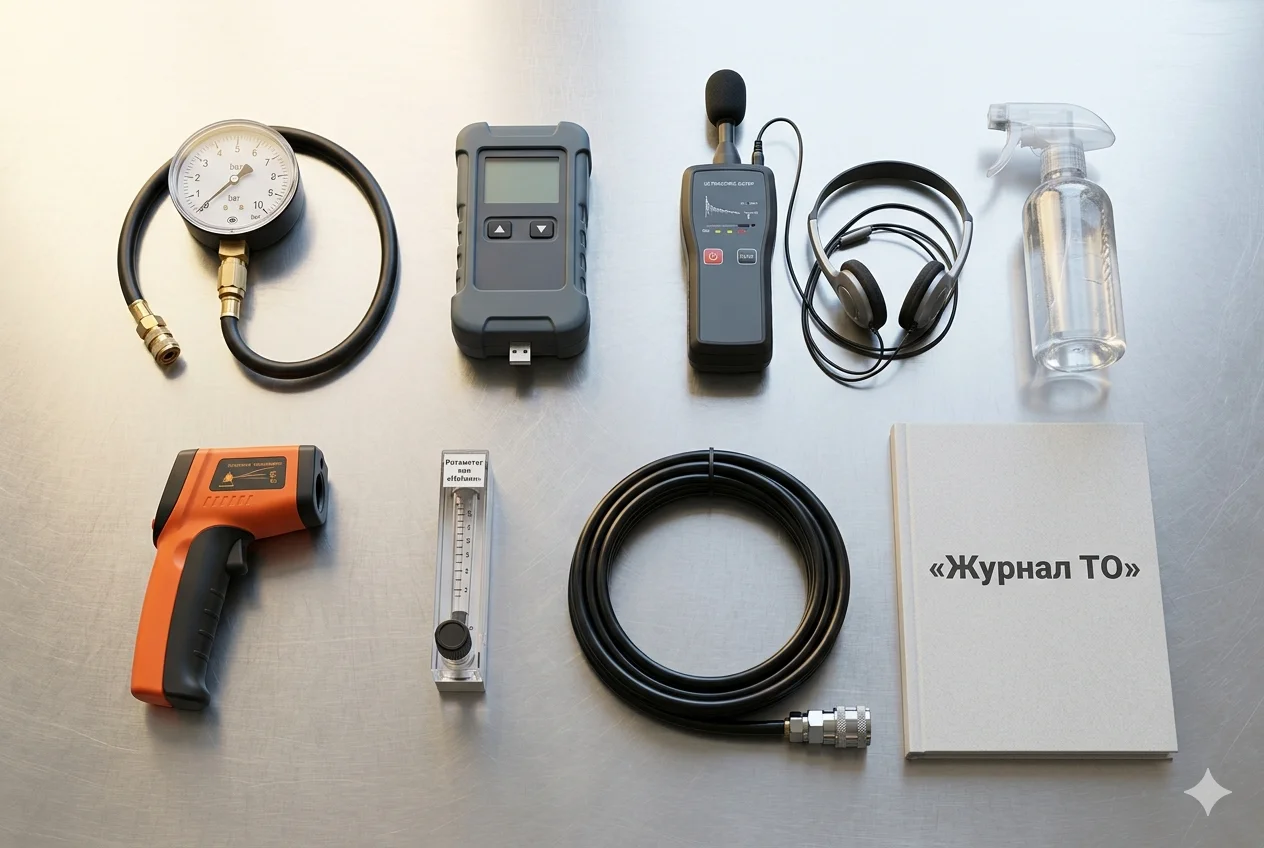

Какие инструменты нужны для диагностики?

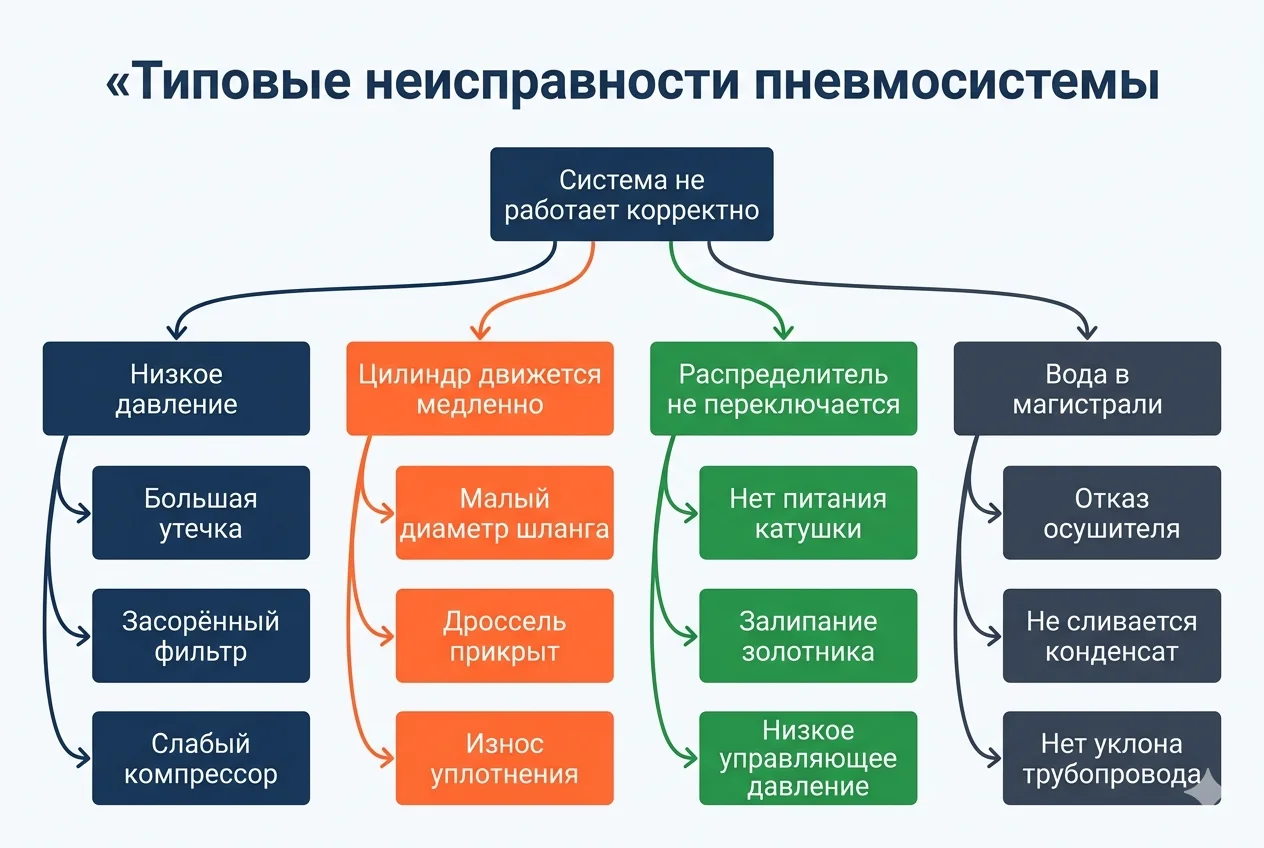

Как быстро найти проблему по таблице «симптом → действие»?

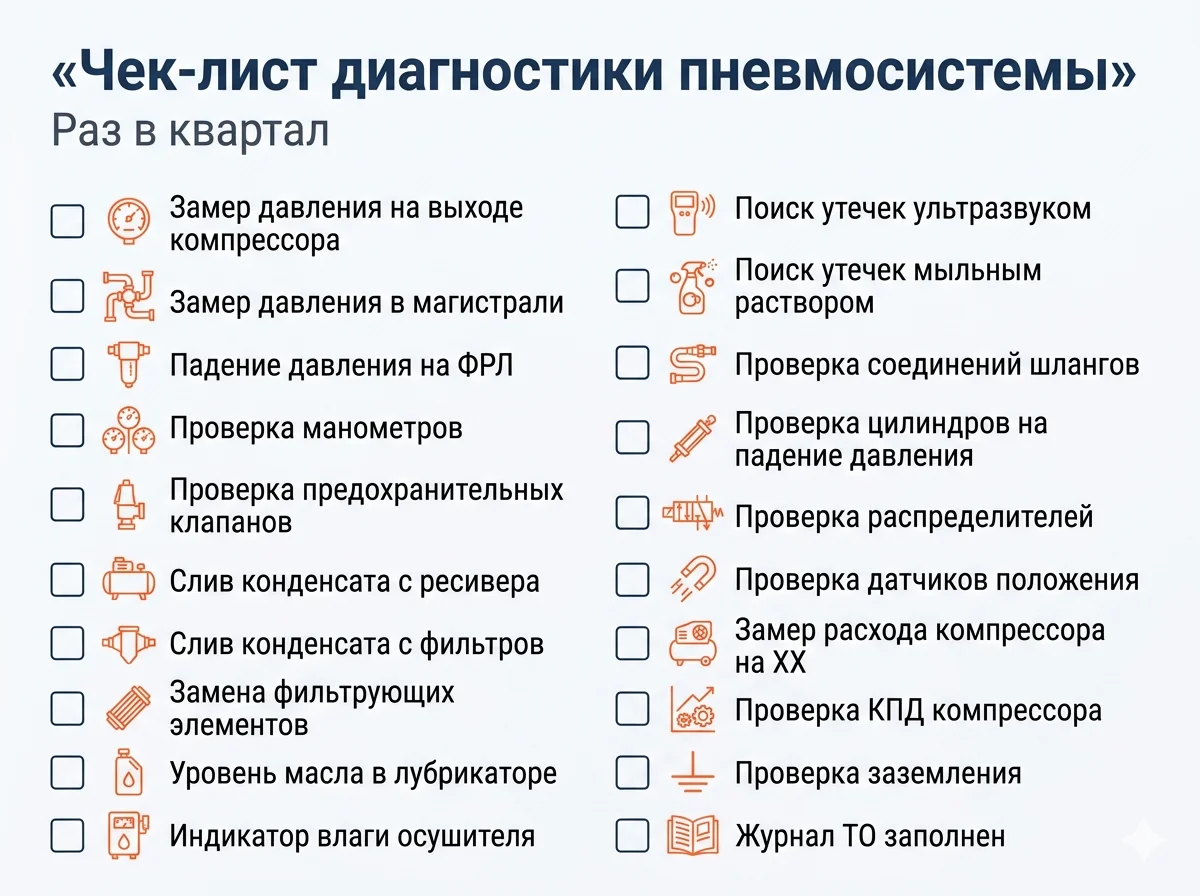

Как избежать проблем — профилактика?

• Ежедневно: сливать конденсат из ресивера, проверять давление на манометре
• Раз в неделю: проверить уровень масла в маслораспылителе (если он есть), осмотреть на утечки
• Раз в месяц: замерить точку росы, проверить перепад на фильтрах, проверить работу распределителей
• Раз в полгода: замена фильтрующих элементов по перепаду или паспорту, проверка катушек распределителей мультиметром
• Раз в год: ультразвуковой аудит утечек, проверка состояния уплотнений цилиндров

Что делать после диагностики, если узел не подлежит ремонту?

Диагностика заканчивается одним из двух вердиктов: «ремонт» или «замена узла». Если узел импортный (Festo, Norgren, SMC, Bosch Rexroth), а срок поставки оригинала неудобен, рабочая стратегия не «ждать», а подобрать совместимый аналог: ниже — типовые позиции, чаще всего «выпадающие» по итогам диагностики. Соответствия взяты из нашей базы подбора; для отдельных серий (DSBC, DSNU) наши обозначения построены по схеме артикула Festo и являются совместимым аналогом по стандарту (ISO 15552, ISO 6432), а не изделием Festo. Присоединительные размеры, резьбу и диаграммы расхода по каждой позиции подтверждаем при подборе.

листайте таблицу вбок →

Подбор по таблице — это не «подбор по картинке», а сверка четырёх параметров: установочные размеры (фланец/проушина/резьба штока), присоединительные порты, рабочий диапазон давления и температуры, расходно-скоростные характеристики (Qn для распределителей, Cv для клапанов). Стандарт совместимости (ISO 15552, ISO 6432, ISO 21287) относится к присоединительным размерам, а не ко всем характеристикам изделия.

Если по итогам диагностики у вас сформировался список из 5–50 артикулов разных брендов — инженер сводит совместимые WAALPC в таблицу по категориям (цилиндры, распределители, блоки подготовки воздуха, фитинги, трубки) за 1 рабочий день, для списков 50+ — до 3 рабочих дней; страница со сценарием — /podbor-zameny-importnoy-pnevmatiki/. Срок поставки указан в карточке.

По теме: Как проверить электромагнитный клапан мультиметром — прозвонка катушки, нормы сопротивления по напряжению, калькулятор исправности.

Оборудование WAALPC — в каталоге.

Если плазморез режет с браком из-за влаги в воздухе, смотрите подготовка воздуха для плазмореза.

Подобрать по теме

Какие размеры по теме есть у нас?

Страницы с размерами, ценой и обозначениями других марок для серий из этой статьи: DSNU-25-125, DSNU-32-25, DSNU-25-500, DSNU-16-50.

Какие вопросы чаще всего задают про диагностику пневмосистемы?

С чего начать диагностику если непонятно где проблема?

Начните с замера давления на потребителе во время цикла. Если есть отклонения — двигайтесь назад по системе. Если давление в норме — проблема в самом потребителе.

Сколько времени занимает полная диагностика?

Ориентир (зависит от размера системы и квалификации): базовая (давление, осмотр, замер катушек) — 1–2 часа, полная (с поиском утечек, замером качества воздуха) — 4–8 часов. Со специальным оборудованием — быстрее.

Когда вызывать сервис, а когда делать самому?

Самому: замена фильтров, чистка колб, поиск утечек мыльным раствором, замена катушек и распределителей целиком. Сервис: ремонт компрессора, серьёзный аудит магистрали, техническое освидетельствование ресивера и проверка предохранительных клапанов.

Можно ли диагностировать без специнструмента?

Базовый уровень — да: манометр + мультиметр + мыльный раствор. Глубокий уровень требует расходомера, ультразвукового течеискателя, измерителя точки росы.

Как часто проводить полную диагностику?

Ориентир: на производстве с пневматикой — раз в полгода. После большого ремонта или модернизации — через 1 месяц после запуска (выявить «детские болезни»).

Подойдёт ли WAALPC как совместимый аналог моему импортному пневмоприбору?

Да. Пришлите список артикулов Festo, SMC или AirTAC — инженер подберёт совместимый WAALPC по установочным размерам, портам и характеристикам. Срок — 1 рабочий день, в ответ получите таблицу по категориям с ценами, сроками и сертификатами. Отправить список →
