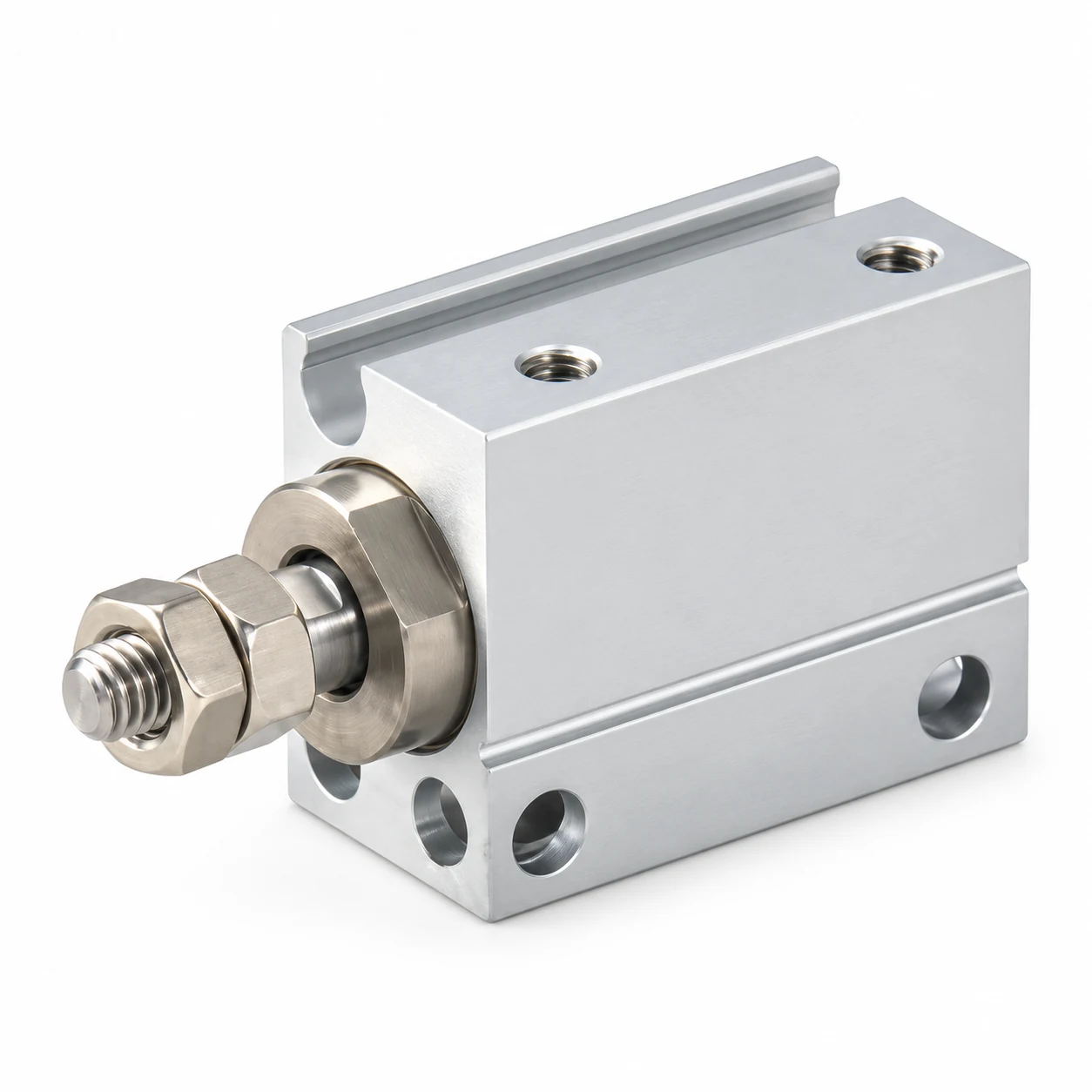

Мини-пневмоцилиндр CDUJB-16-5 Ø16 ход 5

CDUJB-16-5: Ø16 мм, ход 5 мм, теоретически 121 Н при 6 бар. Совместимый аналог: Mindman MCFB-12-16-5M; SMC CDUJB16-5, CDUJB16-5D.

Какие технические данные у CDUJB-16-5?

Диаметр поршня	16 мм
Ход	5 мм
Площадь поршня	2,0 см²
Усилие на выталкивание при 6 бар (0,6 МПа)	121 Н (теоретическое, без потерь на трение)
Объём камеры на полный ход	0,001 л
Материал	Алюминиевый сплав
Рабочее давление	до 0,8 МПа по каталогу завода
Артикул	CDUJB-16-5
Серия	CDUJB, 91 исполнений в карточке
Цена	11 820 ₸; в серии цены от 6 060 до 47 940 ₸
Наличие	поставка 3–5 недель; в серии на складе 0 из 91
Совместимые бренды	Mindman, SMC

Как расшифровать обозначение CDUJB-16-5?

Обозначение CDUJB-16-5 состоит из 3 частей, разделённых дефисом. CDUJB — серия («мини-пневмоцилиндр свободного монтажа CDUJB»). 16 — диаметр поршня в миллиметрах. 5 — ход в миллиметрах. Соседние обозначения того же ряда: CDUJB-16-10, CDUJB-16-15, CDUJB-16-20, CDUJB-16-25, CDUJB-16-30. В карточке серии CDUJB 91 исполнений с ценой от 6 060 до 47 940 ₸; CDUJB-16-5 по цене снизу — 48-й.

Какое усилие развивает CDUJB-16-5 при разном давлении?

Ø16 мм, F = P·π·D²/4: 4 бар — 80 Н; 5 бар — 101 Н; 6 бар — 121 Н; 7 бар — 141 Н. Площадь поршня 2,0 см². Значения теоретические, на обратном ходу — меньше на площадь штока.

Какой расход воздуха у CDUJB-16-5 за один двойной ход?

Ø16 мм, ход 5 мм, шток Ø6 мм: объём цилиндра за двойной ход V = π/4·(2·D² − d²)·L = 2 см³, при 6 бар (изб.) это около 0,0 нл свободного воздуха. Для своих давления и числа циклов в минуту — калькулятор расхода воздуха, для усилия — калькулятор усилия цилиндра.

С какими кодами совместим CDUJB-16-5?

Проверено по брендам: Mindman — 1 код; SMC — 2 кода. Всего 3 совместимых кодов у 2 брендов; ваш артикул CDUJB-16-5 — наш ответ на любой из них.

Бренд	Код
Mindman	MCFB-12-16-5M
SMC	CDUJB16-5, CDUJB16-5D

Семейства: Mindman CDUJB · SMC CDUJB · E.MC CDUJB · все совместимые аналоги

Какая цена CDUJB-16-5 и сколько идёт поставка?

CDUJB-16-5 — 11 820 ₸ за штуку; в серии CDUJB цены от 6 060 до 47 940 ₸, на складе 0 из 91 исполнений. Поставка 3–5 недель. Рядом по серии: CDUJB-16-10 — 11 820 ₸; CDUJB-16-15 — 12 000 ₸; CDUJB-16-20 — 12 000 ₸; CDUJB-16-25 — 13 380 ₸. Заказ: корзина, «Купить в 1 клик» или +7 707 540-71-38.

Чем CDUJB-16-5 отличается от соседних размеров?

CDUJB-16-10: ход 10 мм вместо 5 мм, цена 11 820 ₸ — такая же. CDUJB-16-15: ход 15 мм вместо 5 мм, цена 12 000 ₸, дороже на 180 ₸. CDUJB-16-20: ход 20 мм вместо 5 мм, цена 12 000 ₸, дороже на 180 ₸. CDUJB-16-25: ход 25 мм вместо 5 мм, цена 13 380 ₸, дороже на 1 560 ₸. Разброс цен среди этих соседей: от 11 820 до 13 380 ₸ при вашем 11 820 ₸.

Какие ещё размеры CDUJB есть?

Ближайшие 8 типоразмеров — CDUJB-16-10, CDUJB-16-15, CDUJB-16-20, CDUJB-16-25, CDUJB-16-30; цены соседей от 11 820 до 17 160 ₸, ваш артикул — 11 820 ₸.

CDUJB-16-10 — 11 820 ₸CDUJB-16-15 — 12 000 ₸CDUJB-16-20 — 12 000 ₸CDUJB-16-25 — 13 380 ₸CDUJB-16-30 — 13 380 ₸CDUJB-16-35 — 14 880 ₸CDUJB-16-40 — 14 880 ₸CDUJB-16-45 — 17 160 ₸

Тот же Ø, другой ход: CDUJB-16-50

Тот же ход, другой Ø: CDUJB-12-5CDUJB-20-5
