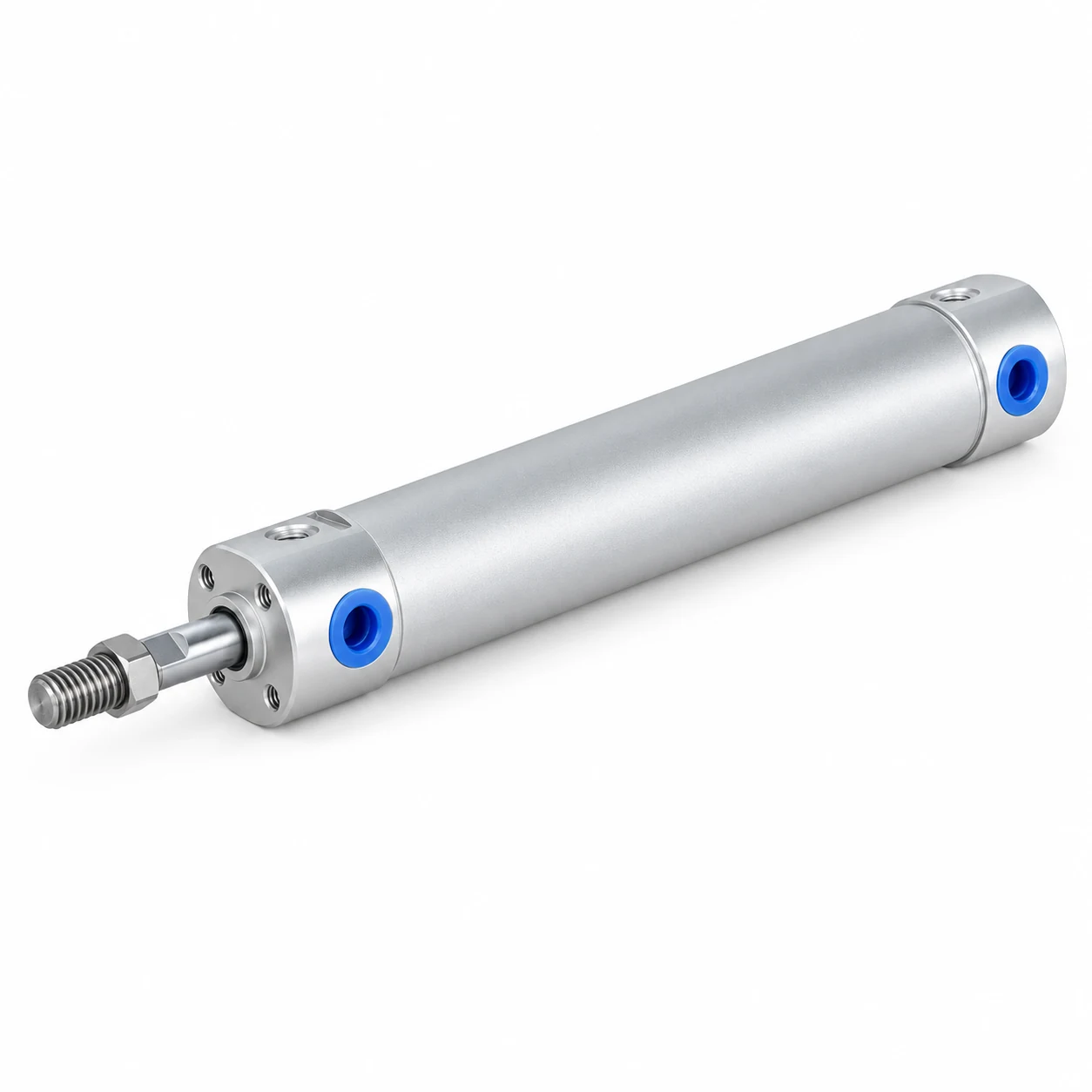

CG1BN-100-100: Ø100 мм, ход 100 мм, теоретически 4 712 Н при 6 бар. Совместимый аналог: CKD SCM-00-100B-100; SMC CDG1BA100-100, CDG1BA100-100Z, CDG1BA100TF-100.
| Диаметр поршня | 100 мм |
| Ход | 100 мм |
| Площадь поршня | 78,5 см² |
| Усилие на выталкивание при 6 бар (0,6 МПа) | 4 712 Н (теоретическое, без потерь на трение) |
| Объём камеры на полный ход | 0,785 л |
| Тип | B |
| Рабочее давление | до 0,8 МПа по каталогу завода |
| Материал корпуса | Анодированный алюминий |
| Материал штока | Углеродистая сталь, твёрдое хромирование |
| Артикул | CG1BN-100-100 |
| Серия | CG1BN, 129 исполнений в карточке |
| Цена | 118 860 ₸; в серии цены от 11 040 до 163 920 ₸ |
| Наличие | поставка 3–5 недель; в серии на складе 0 из 129 |
| Совместимые бренды | CKD, SMC |
Обозначение CG1BN-100-100 состоит из 3 частей, разделённых дефисом. CG1BN — серия («пневмоцилиндр круглый облегчённый CG1BN (алюминиевая гильза)»). 100 — диаметр поршня в миллиметрах. 100 — диаметр поршня в миллиметрах. Соседние обозначения того же ряда: CG1BN-100-125, CG1BN-100-75, CG1BN-100-150, CG1BN-100-50, CG1BN-100-175. В карточке серии CG1BN 129 исполнений с ценой от 11 040 до 163 920 ₸; CG1BN-100-100 по цене снизу — 117-й.
Ø100 мм, F = P·π·D²/4: 4 бар — 3 142 Н; 5 бар — 3 927 Н; 6 бар — 4 712 Н; 7 бар — 5 498 Н. Площадь поршня 78,5 см². Значения теоретические, на обратном ходу — меньше на площадь штока.
Ø100 мм, ход 100 мм, шток Ø25 мм: объём цилиндра за двойной ход V = π/4·(2·D² − d²)·L = 1 522 см³, при 6 бар (изб.) это около 10,5 нл свободного воздуха. Для своих давления и числа циклов в минуту — калькулятор расхода воздуха, для усилия — калькулятор усилия цилиндра.
Проверено по брендам: CKD — 1 код; SMC — 16 кодов. Всего 17 совместимых кодов у 2 брендов; ваш артикул CG1BN-100-100 — наш ответ на любой из них.
| Бренд | Код |
|---|---|
| CKD | SCM-00-100B-100 |
| SMC | CDG1BA100-100, CDG1BA100-100Z, CDG1BA100TF-100, CDG1BA100TF-100Z, CDG1BN100-100, CDG1BN100-100Z, CDG1BN100TF-100, CDG1BN100TF-100Z, CG1BA100-100, CG1BA100-100Z, CG1BA100TF-100, CG1BA100TF-100Z |
Семейства: SMC CG1BN · CKD CG1BN · все аналоги CKD · все аналоги SMC · все совместимые аналоги
CG1BN-100-100 — 118 860 ₸ за штуку; в серии CG1BN цены от 11 040 до 163 920 ₸, на складе 0 из 129 исполнений. Поставка 3–5 недель. Рядом по серии: CG1BN-100-125 — 124 920 ₸; CG1BN-100-75 — 116 700 ₸; CG1BN-100-150 — 127 080 ₸; CG1BN-100-50 — 114 420 ₸. Заказ: корзина, «Купить в 1 клик» или +7 707 540-71-38.
CG1BN-100-125: ход 125 мм вместо 100 мм, цена 124 920 ₸, дороже на 6 060 ₸. CG1BN-100-75: ход 75 мм вместо 100 мм, цена 116 700 ₸, дешевле на 2 160 ₸. CG1BN-100-150: ход 150 мм вместо 100 мм, цена 127 080 ₸, дороже на 8 220 ₸. CG1BN-100-50: ход 50 мм вместо 100 мм, цена 114 420 ₸, дешевле на 4 440 ₸. Разброс цен среди этих соседей: от 114 420 до 127 080 ₸ при вашем 118 860 ₸.
Ближайшие 8 типоразмеров — CG1BN-100-125, CG1BN-100-75, CG1BN-100-150, CG1BN-100-50, CG1BN-100-175; цены соседей от 112 200 до 135 060 ₸, ваш артикул — 118 860 ₸.
CG1BN-100-125 — 124 920 ₸CG1BN-100-75 — 116 700 ₸CG1BN-100-150 — 127 080 ₸CG1BN-100-50 — 114 420 ₸CG1BN-100-175 — 129 300 ₸CG1BN-100-25 — 112 200 ₸CG1BN-100-200 — 131 460 ₸CG1BN-100-225 — 135 060 ₸
Тот же Ø, другой ход: CG1BN-100-250CG1BN-100-275CG1BN-100-300CG1BN-100-350
Тот же ход, другой Ø: CG1BN-80-100CG1BN-63-100CG1BN-50-100CG1BN-40-100
Категория: CG1BN (Компактные SMC CG1, малый профиль)Статья: Шпилечные цилиндры CS1 и CS2 большого диаметра: расшифровка кода SMC и совместимый аналогСтатья: SMC CG1BN: расшифровка кода и совместимые аналоги
Соседние коды ряда CG1BN: CG1BN-80-400CG1BN-80-450CG1BN-80-500CG1BN-100-400CG1BN-100-450CG1BN-100-500
Все исполнения: Пневмоцилиндр круглый облегчённый CG1BN (алюминиевая гильза) →
Товар хранится на складе в Алматы (ул. Садвакасова, 25а). Доставка по Казахстану бесплатная. Цены указаны в тенге с НДС 16 %, оплата по счёту, к заказу прилагается ЭСФ. Подбор и счёт: +7 707 540-71-38, info@corneta.kz.
