13 080 ₸ с НДС · склад в Алматы · доставка по Казахстану
Другие написания кода: CJP210-5, CJP2 10-5, CJP2105.
CJP2-10-5: Ø10 мм, ход 5 мм, теоретически 47 Н при 6 бар. Совместимый аналог: SMC CJPB10-5D.
| Диаметр поршня | 10 мм |
| Ход | 5 мм |
| Площадь поршня | 0,8 см² |
| Усилие на выталкивание при 6 бар (0,6 МПа) | 47 Н (теоретическое, без потерь на трение) |
| Объём камеры на полный ход | 0,000 л |
| Материал | Алюминиевый сплав |
| Рабочее давление | до 0,8 МПа по каталогу завода |
| Рабочая среда | Сжатый воздух (фильтрованный) |
| Артикул | CJP2-10-5 |
| Серия | CJP2, 9 исполнений в карточке |
| Цена | 13 080 ₸; в серии цены от 10 980 до 15 360 ₸ |
| Наличие | поставка 3–5 недель; в серии на складе 0 из 9 |
| Совместимые бренды | SMC |

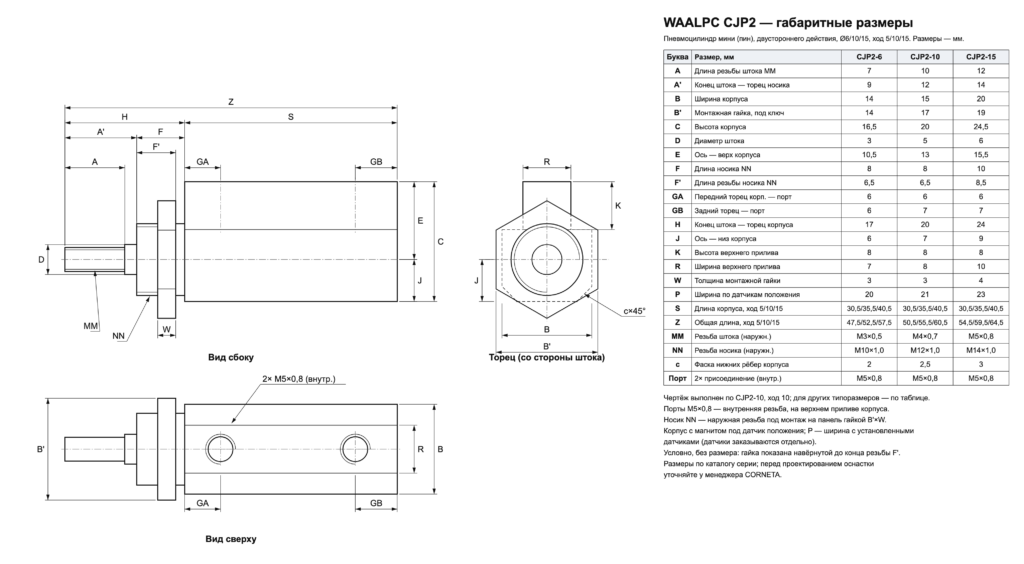

Габаритный чертёж серии CJP2: длины, присоединительные и установочные размеры в миллиметрах. Размеры вашего исполнения CJP2-10-5 смотрите в таблице под чертежом, по столбцу типоразмера. Открыть чертёж крупно. Нужно подтвердить размеры перед покупкой — позвоните +7 707 540-71-38.
Перед заказом сопоставьте выбранное исполнение с исходным цилиндром и условиями установки.
| Параметр | Что проверить перед заказом |
|---|---|
| Размеры | Сравните диаметр поршня, ход и монтажные размеры с чертежом вашей установки. |
| Шток | Уточните вид и размер резьбы штока и размеры присоединяемой детали. |
| Подключение воздуха | Сверьте размер резьбы портов, их расположение и доступ для подключения трубок. |
| Рабочий режим | Укажите давление в месте установки, требуемое усилие, скорость и число циклов. |
| Исполнение | Уточните требования к демпфированию, датчикам положения и условиям рабочей среды. |
Для подбора пришлите исходный артикул, фото шильдика и чертёж установки вместе с рабочими параметрами.
Обозначение CJP2-10-5 состоит из 3 частей, разделённых дефисом. CJP2 — серия («пневмоцилиндр мини CJP2 — Ø6–15 мм, ход 5–15 мм»). 10 — диаметр поршня в миллиметрах. 5 — ход в миллиметрах. Соседние обозначения того же ряда: CJP2-10-10, CJP2-10-15, CJP2-6-5, CJP2-6-10, CJP2-6-15. В карточке серии CJP2 9 исполнений с ценой от 10 980 до 15 360 ₸; CJP2-10-5 по цене снизу — 4-й.
Ø10 мм, F = P·π·D²/4: 4 бар — 31 Н; 5 бар — 39 Н; 6 бар — 47 Н; 7 бар — 55 Н. Площадь поршня 0,8 см². Значения теоретические, на обратном ходу — меньше на площадь штока.
Проверено по брендам: SMC — 1 код. Всего 1 совместимых кодов у 1 бренда; ваш артикул CJP2-10-5 — наш ответ на любой из них.
| Бренд | Код |
|---|---|
| SMC | CJPB10-5D |
Семейства: SMC CJP2 · WAALPC CJP2 · все аналоги SMC · все совместимые аналоги
CJP2-10-5 — 13 080 ₸ за штуку; в серии CJP2 цены от 10 980 до 15 360 ₸, на складе 0 из 9 исполнений. Поставка 3–5 недель. Рядом по серии: CJP2-10-10 — 13 080 ₸; CJP2-10-15 — 13 080 ₸; CJP2-6-5 — 10 980 ₸; CJP2-6-10 — 10 980 ₸. Заказ: корзина, «Купить в 1 клик» или +7 707 540-71-38.
CJP2-10-10: ход 10 мм вместо 5 мм, цена 13 080 ₸ — такая же. CJP2-10-15: ход 15 мм вместо 5 мм, цена 13 080 ₸ — такая же. CJP2-6-5: Ø6 мм вместо Ø10 мм, цена 10 980 ₸, дешевле на 2 100 ₸. CJP2-6-10: Ø6 мм вместо Ø10 мм, ход 10 мм вместо 5 мм, цена 10 980 ₸, дешевле на 2 100 ₸. Разброс цен среди этих соседей: от 10 980 до 13 080 ₸ при вашем 13 080 ₸.
Ближайшие 8 типоразмеров — CJP2-10-10, CJP2-10-15, CJP2-6-5, CJP2-6-10, CJP2-6-15; цены соседей от 10 980 до 15 360 ₸, ваш артикул — 13 080 ₸.
CJP2-10-10 — 13 080 ₸CJP2-10-15 — 13 080 ₸CJP2-6-5 — 10 980 ₸CJP2-6-10 — 10 980 ₸CJP2-6-15 — 10 980 ₸CJP2-15-5 — 15 360 ₸CJP2-15-10 — 15 360 ₸CJP2-15-15 — 15 360 ₸
Стоимость CJP2-10-5 — 13 080 ₸, НДС 16 % уже включён (1 804 ₸). Расчёт — в тенге, по счёту.
По Алматы доставку выполняет собственная служба доставки. В другие города Казахстана отправляем транспортными компаниями Alemtat и B-Express: срок доставки по республике — 5–10 рабочих дней. Цену доставки рассчитываем по весу и объёму и сообщаем заранее, до оплаты; в счёте она идёт отдельной строкой.
Самовывоз со склада в Алматы: ул. Садвакасова, 122, пн–пт 9:00–18:00, суббота и воскресенье — выходные.
Связь: телефон и WhatsApp +7 707 540-71-38, почта info@corneta.kz. Для юридических лиц и ИП — счёт с выделенным НДС.
CJP2-10-5 — WAALPC өндірген пневмоцилиндр. Бұл бетте оның параметрлері, теңгемен бағасы және Қазақстан бойынша жеткізу шарттары жинақталған; тапсырыс алдында өз жабдығыңыздағы бұйыммен салыстырып шығыңыз.
Өлшемдер: Ø10 мм, жүріс 5 мм (поршень ауданы ≈ 79 мм²). Жұмыс қысымы 4, 6 және 8 бар болғанда теориялық итеру күші шамамен 31, 47 және 63 Н (F = p · π · D² / 4, үйкеліс ескерілмейді). Ауа шығыны: бір жүріске ≈ 0,00 нл (6 бар), бір цикл ≈ 0,01 нл; минутына цикл санына көбейтіп, желінің қажетті өнімділігін есептеңіз.
Цилиндрді таңдағанда тексеріңіз: поршень диаметрі мен жүріс ұзындығы, бекіту түрі, демпферлеу (серпімді немесе реттелетін), магнитті поршень мен датчик ойығы, қосылыс бұрандасы. Бұл параметрлерді өз бұйымыңыздың шильдигіндегі белгілеумен салыстырыңыз.
Тапсырыс тәртібі: 1) артикулды немесе өз бұйымыңыздың белгіленуін жіберіңіз; 2) біз сәйкестікті растап, шот ұсынамыз; 3) төлем шот бойынша қолма-қолсыз жасалады; 4) тауарды Алматыдағы қоймадан аласыз немесе қалаңызға жеткіземіз.
CJP2-10-5 бағасы — 13 080 ₸, ҚҚС 16 % қоса (ҚҚС сомасы — 1 804 ₸). Алматыда тауарды өз жеткізу қызметіміз жеткізеді; республиканың басқа қалаларына Alemtat немесе B-Express арқылы жібереміз, мерзімі — 5–10 жұмыс күні. Жеткізу құнын салмақ пен көлемге қарай алдын ала хабарлаймыз және шотта бөлек жолмен көрсетеміз. Алматыдағы қойма мен өзі алып кету орны: Садвакасова көшесі, 122 (дс–жм 9:00–18:00, сб–жс демалыс).
Артикулыңызды +7 707 540-71-38 нөміріне (WhatsApp) немесе info@corneta.kz мекенжайына жіберіңіз: сәйкестікті тексеріп, шот дайындаймыз.
Есеп формулалары: күш F = p · A, ауа шығыны Q = A · жүріс · (p + 1,013). Мәндер идеалды жағдайға арналған, нақты қондырғыда үйкеліс қосымша шығын тудырады.
Ауа шығыны циклдердің жиілігіне байланысты:
Бір жүрістегі жұмыс (6 бар): A = F · s ≈ 0,2 Дж. Бұл мән жүк көтеру немесе қысу операциясының энергия қорын бағалауға көмектеседі.
Ауыстыру алдындағы тексеру тізімі:
CJP2-10-5 бағасы — 13 080 ₸, ҚҚС 16 % қоса (оның ішінде ҚҚС — 1 804 ₸).
Қазақстанның басқа қалаларына Alemtat және B-Express қызметтері арқылы 5–10 жұмыс күнінде жеткіземіз. Алматыда өзіміздің жеткізу қызметіміз жұмыс істейді.
Иә: Алматы, Садвакасова көшесі, 122; дүйсенбіден жұмаға дейін 9:00–18:00, сенбі мен жексенбі — демалыс.
