67 200 ₸ с НДС · склад в Алматы · доставка по Казахстану
Другие написания кода: CK150-200, CK1 50-200, CK150200.

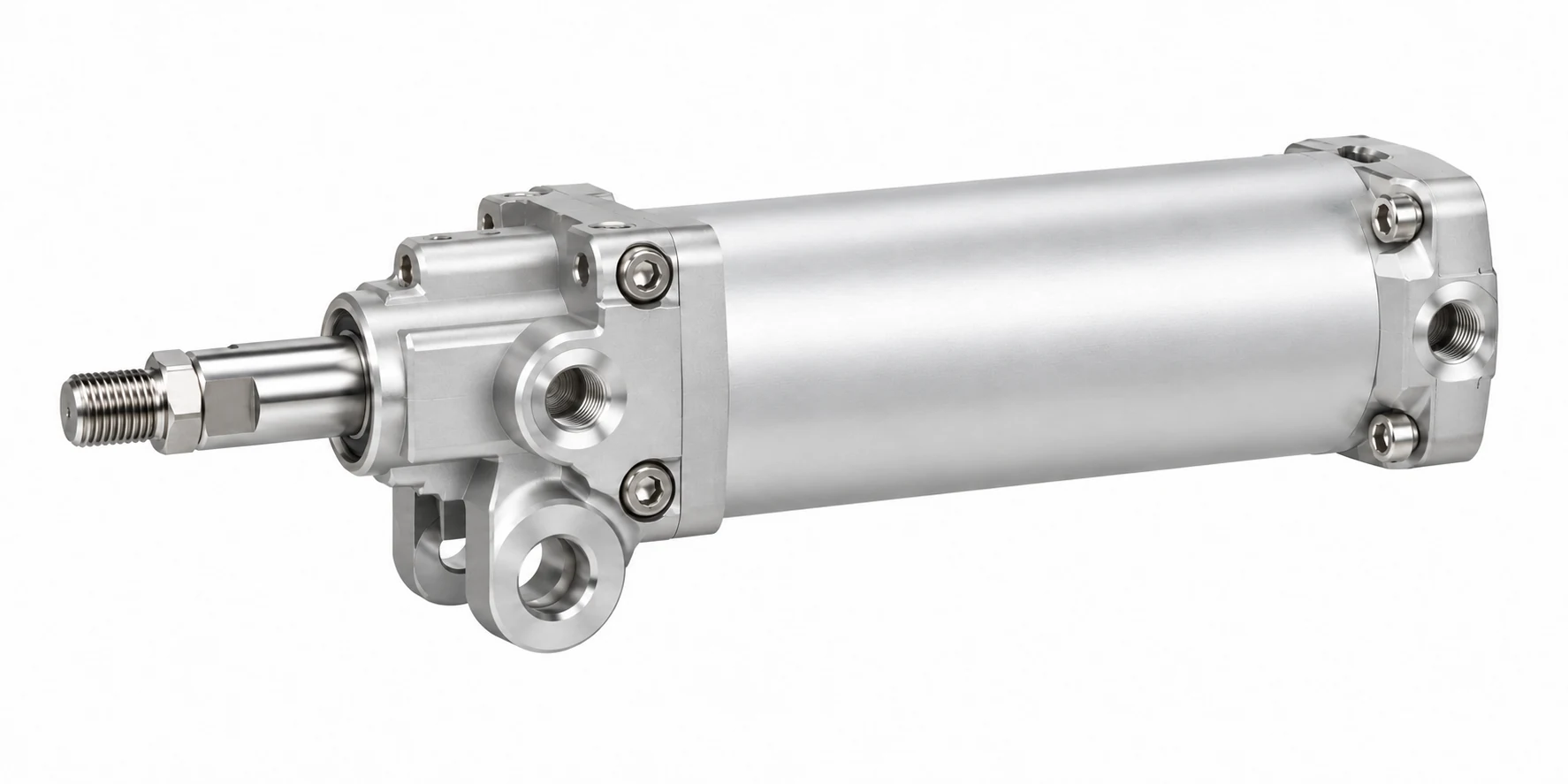

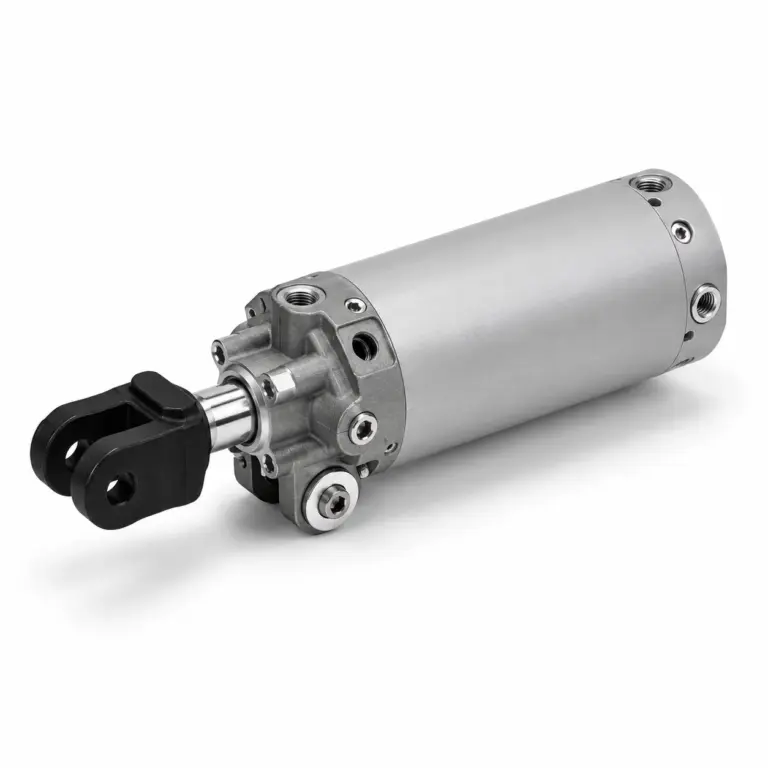

CK1-50-200: Ø50 мм, ход 200 мм, теоретически 1 178 Н при 6 бар. Цена и наличие — по складу в Алматы.
| Диаметр поршня | 50 мм |
| Ход | 200 мм |
| Площадь поршня | 19,6 см² |
| Усилие на выталкивание при 6 бар (0,6 МПа) | 1 178 Н (теоретическое, без потерь на трение) |
| Объём камеры на полный ход | 0,393 л |
| Материал | Алюминиевый сплав |
| Рабочее давление | до 0,8 МПа по каталогу завода |
| Рабочая среда | очищенный сжатый воздух |
| Артикул | CK1-50-200 |
| Серия | CK1, 24 исполнений в карточке |
| Цена | 67 200 ₸; в серии цены от 58 200 до 143 160 ₸ |
| Наличие | поставка 3–5 недель; в серии на складе 0 из 24 |
Обозначение CK1-50-200 состоит из 3 частей, разделённых дефисом. CK1 — серия («зажимной пневмоцилиндр CK1 — Ø40–80 мм, ход 50–200 мм»). 50 — диаметр поршня в миллиметрах. 200 — ход в миллиметрах. Соседние обозначения того же ряда: CK1-50-150, CK1-50-125, CK1-50-100, CK1-50-75, CK1-50-50. В карточке серии CK1 24 исполнений с ценой от 58 200 до 143 160 ₸; CK1-50-200 по цене снизу — 16-й.
Ø50 мм, F = P·π·D²/4: 4 бар — 785 Н; 5 бар — 982 Н; 6 бар — 1 178 Н; 7 бар — 1 374 Н. Площадь поршня 19,6 см². Значения теоретические, на обратном ходу — меньше на площадь штока.
Ø50 мм, ход 200 мм, шток Ø20 мм: объём цилиндра за двойной ход V = π/4·(2·D² − d²)·L = 723 см³, при 6 бар (изб.) это около 5,0 нл свободного воздуха. Для своих давления и числа циклов в минуту — калькулятор расхода воздуха, для усилия — калькулятор усилия цилиндра.
В карточке серии CK1 в реестре 24 исполнений с ценой от 58 200 до 143 160 ₸. Диаметры поршня: от 40 до 80 мм, всего 4; CK1-50-200 — 2-й по возрастанию, ближайшие: 40 и 63 мм. При Ø50 мм ходов в серии от 50 до 200 мм, всего 6; ход 200 мм — 6-й по возрастанию, ближайшие: 150 мм. По цене CK1-50-200 — 16-й снизу из 24 исполнений (67 200 ₸). Нужен совместимый аналог к коду другой марки — пришлите обозначение, сверим исполнение.
CK1-50-200 (Ø50 мм, ход 200 мм) стоит 67 200 ₸. В ряду серии CK1 перед ним стоит CK1-50-150 (Ø50 мм, ход 150 мм) — 64 920 ₸, дешевле на 2 280 ₸. После него — CK1-63-50 (Ø63 мм, ход 50 мм) — 58 200 ₸, дешевле на 9 000 ₸. Ещё раньше — CK1-50-125 (Ø50 мм, ход 125 мм) — 62 760 ₸, дешевле на 4 440 ₸. Следом — CK1-63-75 (Ø63 мм, ход 75 мм) — 58 200 ₸, дешевле на 9 000 ₸. Три шага назад — CK1-50-100 (Ø50 мм, ход 100 мм) — 60 480 ₸, дешевле на 6 720 ₸. Три шага вперёд — CK1-63-100 (Ø63 мм, ход 100 мм) — 60 480 ₸, дешевле на 6 720 ₸. Дальше по ряду: CK1-40-200 — 67 200 ₸ (на 6 шага раньше); CK1-50-50 — 58 200 ₸ (на 5 шага раньше); CK1-50-75 — 58 200 ₸ (на 4 шага раньше); CK1-63-125 — 62 760 ₸ (на 4 шага позже); CK1-63-150 — 64 920 ₸ (на 5 шага позже); CK1-63-200 — 76 080 ₸ (на 6 шага позже). Дешевле него в ряду — 15 из 24 исполнений, с той же ценой — ещё 1; позиция в порядке размеров — 12-я из 24.
Кроме серии CK1 в категории «Зажимные пневмоцилиндры» в каталоге есть ещё 6 карточек, ссылки ниже. У каждой свои исполнения, цены и наличие.
Пневмостол (слайдер) MXPПневмостол (слайдер) MXHПневмоцилиндр компактный DPDM многопозиционного монтажаПневмоцилиндр с двумя штоками STMBПневмостол (слайдер) MXFПневмоцилиндр с двумя штоками CXSJM
Семейства: SMC CK1 · XCPC CK1 · WAALPC CK1 · все совместимые аналоги
CK1-50-200 — 67 200 ₸ за штуку; в серии CK1 цены от 58 200 до 143 160 ₸, на складе 0 из 24 исполнений. Поставка 3–5 недель. Рядом по серии: CK1-50-150 — 64 920 ₸; CK1-50-125 — 62 760 ₸; CK1-50-100 — 60 480 ₸; CK1-50-75 — 58 200 ₸. Заказ: корзина, «Купить в 1 клик» или +7 707 540-71-38.
CK1-50-150: ход 150 мм вместо 200 мм, цена 64 920 ₸, дешевле на 2 280 ₸. CK1-50-125: ход 125 мм вместо 200 мм, цена 62 760 ₸, дешевле на 4 440 ₸. CK1-50-100: ход 100 мм вместо 200 мм, цена 60 480 ₸, дешевле на 6 720 ₸. CK1-50-75: ход 75 мм вместо 200 мм, цена 58 200 ₸, дешевле на 9 000 ₸. Разброс цен среди этих соседей: от 58 200 до 64 920 ₸ при вашем 67 200 ₸.
Ближайшие 8 типоразмеров — CK1-50-150, CK1-50-125, CK1-50-100, CK1-50-75, CK1-50-50; цены соседей от 58 200 до 67 200 ₸, ваш артикул — 67 200 ₸.
CK1-50-150 — 64 920 ₸CK1-50-125 — 62 760 ₸CK1-50-100 — 60 480 ₸CK1-50-75 — 58 200 ₸CK1-50-50 — 58 200 ₸CK1-40-200 — 67 200 ₸CK1-40-150 — 64 920 ₸CK1-40-125 — 62 760 ₸
Категория: Зажимные пневмоцилиндрыСтатья: Цилиндры с зажимом штока BSE: расшифровка кода AirTAC BSAI и совместимый аналог WAALPCСтатья: Пневматический прижим: поворотно-зажимные цилиндры QCK, MK, QDK, ACK90 и CK1 — усилие и совместимый аналог
Соседние коды ряда CK1: CK1-50-100CK1-50-125CK1-50-150CK1-63-50CK1-63-75CK1-63-100
Стоимость CK1-50-200 — 67 200 ₸, НДС 16 % уже включён (9 269 ₸). Расчёт — в тенге, по счёту.
В Алматы привозим собственной службой доставки, в другие города Казахстана — через Alemtat и B-Express; срок — от 5 до 10 рабочих дней. Цену доставки рассчитываем по весу и объёму и сообщаем заранее, до оплаты; в счёте она идёт отдельной строкой.
Заберите заказ сами: Алматы, ул. Садвакасова, 122; работаем с понедельника по пятницу, 9:00–18:00 (сб и вс — выходные).
Заказ и вопросы: +7 707 540-71-38 (звонок и WhatsApp), info@corneta.kz. Организациям и ИП Казахстана выставляем счёт с НДС.
CK1-50-200 — WAALPC өндірген пневмоцилиндр. Бұл бетте оның параметрлері, теңгемен бағасы және Қазақстан бойынша жеткізу шарттары жинақталған; тапсырыс алдында өз жабдығыңыздағы бұйыммен салыстырып шығыңыз.
Өлшемдер: Ø50 мм, жүріс 200 мм (поршень ауданы ≈ 1 963 мм²). Жұмыс қысымы 4, 6 және 8 бар болғанда теориялық итеру күші шамамен 785, 1 178 және 1 571 Н (F = p · π · D² / 4, үйкеліс ескерілмейді). Ауа шығыны: бір жүріске ≈ 2,75 нл (6 бар), бір цикл ≈ 5,51 нл; минутына цикл санына көбейтіп, желінің қажетті өнімділігін есептеңіз.
Ауыстыру алдында төрт нәрсені салыстырыңыз: диаметр мен жүріс, бекіту тәсілі, демпферлеу түрі және қосылыс бұрандасы. Позиция датчигі қойылатын болса, магнитті поршеньнің болуын да ескеріңіз.
Тапсырысты рәсімдеу қарапайым: артикул мен саны бойынша шот шығарылады, шот бойынша қолма-қолсыз төлегеннен кейін тауар Алматыдағы қоймадан беріледі немесе тасымалдаушыға тапсырылады.
CK1-50-200 бағасы — 67 200 ₸, ҚҚС 16 % қоса (ҚҚС сомасы — 9 269 ₸). Алматыда тауарды өз жеткізу қызметіміз жеткізеді; республиканың басқа қалаларына Alemtat немесе B-Express арқылы жібереміз, мерзімі — 5–10 жұмыс күні. Жеткізу құнын салмақ пен көлемге қарай алдын ала хабарлаймыз және шотта бөлек жолмен көрсетеміз. Өзі алып кету: Алматы, Садвакасова көшесі, 122, дүйсенбі–жұма 9:00–18:00, сенбі мен жексенбі — демалыс.
Сұрақтар мен тапсырыс: +7 707 540-71-38 (қоңырау және WhatsApp), info@corneta.kz. Заңды тұлғалар мен Қазақстан ЖК-лері үшін ҚҚС-пен шот шығарамыз.
Бұл көрсеткіштер диаметр мен жүріс бойынша есептелген және каталог деректерімен салыстыруға арналған; жобалауда 20–30 % қор қосыңыз.
Ауа шығыны циклдердің жиілігіне байланысты:
Бір жүрістегі жұмыс (6 бар): A = F · s ≈ 235,6 Дж. Бұл мән жүк көтеру немесе қысу операциясының энергия қорын бағалауға көмектеседі.
Ауыстыру алдындағы тексеру тізімі:
CK1-50-200 бағасы — 67 200 ₸, ҚҚС 16 % қоса (оның ішінде ҚҚС — 9 269 ₸).
Қазақстанның басқа қалаларына Alemtat және B-Express қызметтері арқылы 5–10 жұмыс күнінде жеткіземіз. Алматыда өзіміздің жеткізу қызметіміз жұмыс істейді.
Иә: Алматы, Садвакасова көшесі, 122; дүйсенбіден жұмаға дейін 9:00–18:00, сенбі мен жексенбі — демалыс.
