70 980 ₸ с НДС · склад в Алматы · доставка по Казахстану
DFM-GF-32-20-PPV-A: Ø32 мм, ход 20 мм, теоретически 483 Н при 6 бар. Совместимый аналог: Festo DFM-32-20-B-PPV-A-GF.
| Диаметр поршня | 32 мм |
| Ход | 20 мм |
| Площадь поршня | 8,0 см² |
| Усилие на выталкивание при 6 бар (0,6 МПа) | 483 Н (теоретическое, без потерь на трение) |
| Объём камеры на полный ход | 0,016 л |
| Демпфирование | PPV-A |
| Исполнение | GF |
| Макс. рабочее давление | до 1,0 МПа |
| Материал | Анодированный алюминий |
| Рабочая среда | очищенный сжатый воздух |
| Артикул | DFM-GF-32-20-PPV-A |
| Серия | DFM, 489 исполнений в карточке |
| Цена | 70 980 ₸; в серии цены от 26 280 до 280 800 ₸ |
| Наличие | поставка 3–5 недель; в серии на складе 0 из 489 |
| Совместимые бренды | Festo |

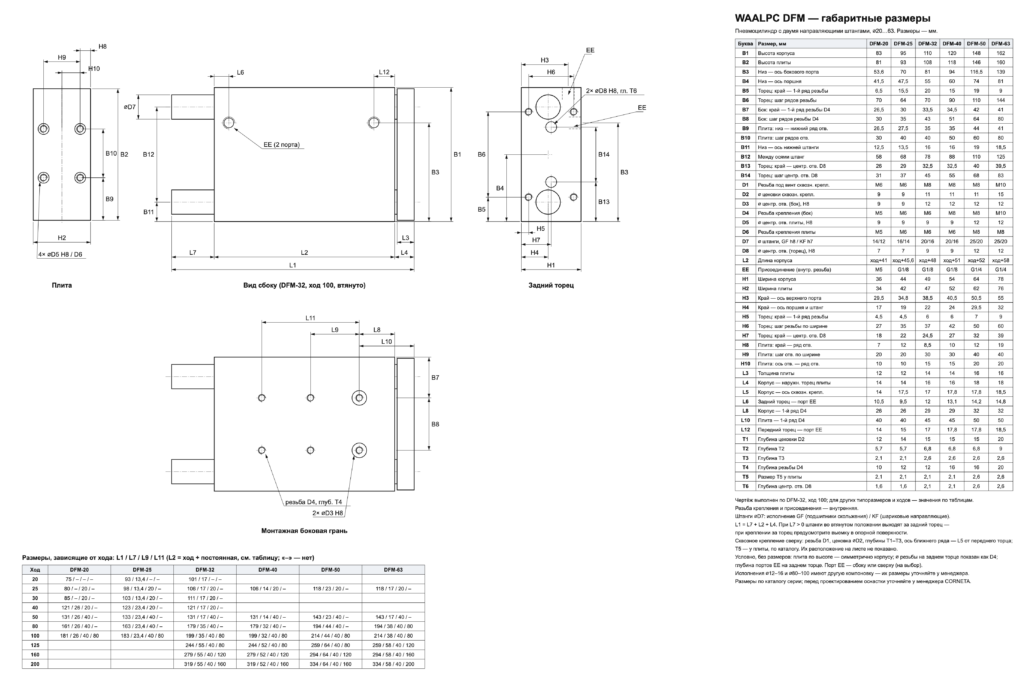

Габаритный чертёж серии DFM: длины, присоединительные и установочные размеры в миллиметрах. Размеры вашего исполнения DFM-GF-32-20-PPV-A смотрите в таблице под чертежом, по столбцу типоразмера. Открыть чертёж крупно. Нужно подтвердить размеры перед покупкой — позвоните +7 707 540-71-38.
Перед заказом сопоставьте выбранное исполнение с исходным цилиндром и условиями установки.
| Параметр | Что проверить перед заказом |
|---|---|
| Размеры | Сравните диаметр поршня, ход и монтажные размеры с чертежом вашей установки. |
| Шток | Уточните вид и размер резьбы штока и размеры присоединяемой детали. |
| Подключение воздуха | Сверьте размер резьбы портов, их расположение и доступ для подключения трубок. |
| Рабочий режим | Укажите давление в месте установки, требуемое усилие, скорость и число циклов. |
| Исполнение | Уточните требования к демпфированию, датчикам положения и условиям рабочей среды. |
Для подбора пришлите исходный артикул, фото шильдика и чертёж установки вместе с рабочими параметрами.
Обозначение DFM-GF-32-20-PPV-A состоит из 6 частей, разделённых дефисом. DFM — серия («с направляющей штока (twin-rod guide)»). 32 — диаметр поршня в миллиметрах. 20 — ход в миллиметрах. Соседние обозначения того же ряда: DFM-GF-32-25-PPV-A, DFM-GF-32-30-PPV-A, DFM-GF-32-40-PPV-A, DFM-GF-32-50-PPV-A, DFM-GF-32-80-PPV-A. В карточке серии DFM 489 исполнений с ценой от 26 280 до 280 800 ₸; DFM-GF-32-20-PPV-A по цене снизу — 196-й.
Ø32 мм, F = P·π·D²/4: 4 бар — 322 Н; 5 бар — 402 Н; 6 бар — 483 Н; 7 бар — 563 Н. Площадь поршня 8,0 см². Значения теоретические, на обратном ходу — меньше на площадь штока.
Ø32 мм, ход 20 мм, шток Ø12 мм: объём цилиндра за двойной ход V = π/4·(2·D² − d²)·L = 30 см³, при 6 бар (изб.) это около 0,2 нл свободного воздуха. Для своих давления и числа циклов в минуту — калькулятор расхода воздуха, для усилия — калькулятор усилия цилиндра.
Проверено по брендам: Festo — 1 код. Всего 1 совместимых кодов у 1 бренда; ваш артикул DFM-GF-32-20-PPV-A — наш ответ на любой из них.
| Бренд | Код |
|---|---|
| Festo | DFM-32-20-B-PPV-A-GF |
Семейства: Festo DFM · все аналоги Festo · все совместимые аналоги
DFM-GF-32-20-PPV-A — 70 980 ₸ за штуку; в серии DFM цены от 26 280 до 280 800 ₸, на складе 0 из 489 исполнений. Поставка 3–5 недель. Рядом по серии: DFM-GF-32-25-PPV-A — 72 540 ₸; DFM-GF-32-30-PPV-A — 74 100 ₸; DFM-GF-32-40-PPV-A — 77 400 ₸; DFM-GF-32-50-PPV-A — 80 520 ₸. Заказ: корзина, «Купить в 1 клик» или +7 707 540-71-38.
DFM-GF-32-25-PPV-A: ход 25 мм вместо 20 мм, цена 72 540 ₸, дороже на 1 560 ₸. DFM-GF-32-30-PPV-A: ход 30 мм вместо 20 мм, цена 74 100 ₸, дороже на 3 120 ₸. DFM-GF-32-40-PPV-A: ход 40 мм вместо 20 мм, цена 77 400 ₸, дороже на 6 420 ₸. DFM-GF-32-50-PPV-A: ход 50 мм вместо 20 мм, цена 80 520 ₸, дороже на 9 540 ₸. Разброс цен среди этих соседей: от 72 540 до 80 520 ₸ при вашем 70 980 ₸.
Ближайшие 8 типоразмеров — DFM-GF-32-25-PPV-A, DFM-GF-32-30-PPV-A, DFM-GF-32-40-PPV-A, DFM-GF-32-50-PPV-A, DFM-GF-32-80-PPV-A; цены соседей от 72 540 до 117 060 ₸, ваш артикул — 70 980 ₸.
DFM-GF-32-25-PPV-A — 72 540 ₸DFM-GF-32-30-PPV-A — 74 100 ₸DFM-GF-32-40-PPV-A — 77 400 ₸DFM-GF-32-50-PPV-A — 80 520 ₸DFM-GF-32-80-PPV-A — 90 780 ₸DFM-GF-32-100-PPV-A — 97 080 ₸DFM-GF-32-125-PPV-A — 105 780 ₸DFM-GF-32-160-PPV-A — 117 060 ₸
Тот же Ø, другой ход: DFM-GF-32-200-PPV-A
Тот же ход, другой Ø: DFM-GF-25-20-PPV-ADFM-GF-20-20-PPV-A
Категория: DFM (С направляющей штока (twin-rod guide))Статья: Направляющие Festo FENG-GF и FENG-KF: расшифровка кода и совместимый аналог WAALPCСтатья: Festo ADNGF: компактный цилиндр с направляющей — расшифровка кода, усилие и совместимый аналог WAALPC
Соседние коды ряда DFM: DFM-GF-25-80-P-ADFM-GF-25-100-P-ADFM-GF-32-20-P-ADFM-GF-32-25-P-ADFM-GF-32-25-PPV-ADFM-GF-32-30-P-A
DFM-GF-32-20-PPV-A стоит 70 980 ₸ за штуку, цена с НДС 16 %: сумма НДС в ней — 9 790 ₸.
Доставка по Алматы — силами собственной службы. По остальному Казахстану — Alemtat и B-Express, 5–10 рабочих дней с момента отгрузки. Цену доставки рассчитываем по весу и объёму и сообщаем заранее, до оплаты; в счёте она идёт отдельной строкой.
Самовывоз со склада в Алматы: ул. Садвакасова, 122, пн–пт 9:00–18:00, суббота и воскресенье — выходные.
Позвоните или напишите в WhatsApp: +7 707 540-71-38; письма — на info@corneta.kz. Счёт для организаций и ИП Казахстана — с НДС.
DFM-GF-32-20-PPV-A — біздің каталогтағы пневмоцилиндр артикулі (өндіруші — WAALPC). Параметрлерін тексеріп, бағасын теңгемен көріп, тапсырысты телефон, WhatsApp немесе электрондық пошта арқылы рәсімдей аласыз.
DFM-GF-32-20-PPV-A цилиндрінің поршень диаметрі 32 мм, жүріс ұзындығы 20 мм, ал поршень ауданы шамамен 804 мм². Жұмыс қысымы 4, 6 және 8 бар болғанда теориялық итеру күші шамамен 322, 483 және 643 Н (F = p · π · D² / 4, үйкеліс ескерілмейді). Ауа шығыны: бір жүріске ≈ 0,11 нл (6 бар), бір цикл ≈ 0,23 нл; минутына цикл санына көбейтіп, желінің қажетті өнімділігін есептеңіз.
Жүктеме мен жылдамдыққа қарай күш қорын таңдаңыз: теориялық итеру күшін қажеттіден кемінде 1,5–2 есе үлкен алған жөн. Цилиндрдің бекітілуіне және штоктың бүйір жүктемесіне де назар аударыңыз.
Тапсырысты рәсімдеу қарапайым: артикул мен саны бойынша шот шығарылады, шот бойынша қолма-қолсыз төлегеннен кейін тауар Алматыдағы қоймадан беріледі немесе тасымалдаушыға тапсырылады.
DFM-GF-32-20-PPV-A бағасы — 70 980 ₸, ҚҚС 16 % қоса (ҚҚС сомасы — 9 790 ₸). Алматы бойынша жеткізуді өзіміздің жеткізу қызметі жүзеге асырады. Қазақстанның басқа қалаларына тапсырыс 5–10 жұмыс күнінде Alemtat және B-Express қызметтері арқылы жеткізіледі. Жеткізу құны салмағы мен көлеміне қарай есептеліп, төлемге дейін айтылады. Қоймадан өзіңіз алып кете аласыз: Алматы, Садвакасова көшесі, 122; жұмыс уақыты — дүйсенбіден жұмаға дейін 9:00–18:00, демалыс — сенбі, жексенбі.
Бізбен байланысыңыз: телефон және WhatsApp — +7 707 540-71-38, пошта — info@corneta.kz. Ұйымдар мен жеке кәсіпкерлерге ҚҚС бөлінген шот ұсынамыз.
Төмендегі мәндер — теориялық, үйкеліс пен кері қысым ескерілмеген. Нақты қондырғыда оларды қорын ескеріп қолданыңыз.
Ауа шығыны циклдердің жиілігіне байланысты:
Бір жүрістегі жұмыс (6 бар): A = F · s ≈ 9,7 Дж. Бұл мән жүк көтеру немесе қысу операциясының энергия қорын бағалауға көмектеседі.
DFM-GF-32-20-PPV-A таңдауын растау үшін мыналарды салыстырыңыз:
DFM-GF-32-20-PPV-A бағасы — 70 980 ₸, ҚҚС 16 % қоса (оның ішінде ҚҚС — 9 790 ₸).
Қазақстанның басқа қалаларына Alemtat және B-Express қызметтері арқылы 5–10 жұмыс күнінде жеткіземіз. Алматыда өзіміздің жеткізу қызметіміз жұмыс істейді.
Иә: Алматы, Садвакасова көшесі, 122; дүйсенбіден жұмаға дейін 9:00–18:00, сенбі мен жексенбі — демалыс.
