137 520 ₸ с НДС · склад в Алматы · доставка по Казахстану
Другие написания кода: DSBC125-250-P-A, DSBC 125-250-P-A, DSBC125250PA, DSBC-125-250-PA.
DSBC-125-250-P-A: Ø125 мм, ход 250 мм, теоретически 7 363 Н при 6 бар. Совместимый аналог: Festo DSBC-125-250-PA-N3.
| Диаметр поршня | 125 мм |
| Ход | 250 мм |
| Площадь поршня | 122,7 см² |
| Усилие на выталкивание при 6 бар (0,6 МПа) | 7 363 Н (теоретическое, без потерь на трение) |
| Объём камеры на полный ход | 3,068 л |
| Демпфирование | P — эластичные кольца или PPV — регулируемое пневматическое с обоих концов (по исполнению) |
| Исполнение | base |
| Макс. рабочее давление | до 0,8 МПа по каталогу завода |
| Температурный диапазон | −20…+80 °C |
| Материал гильзы | Анодированный алюминиевый профиль |
| Уплотнение | NBR (нитрильный каучук), смазка PTFE |
| Присоединение порт | G1/8 (Ø32), G1/4 (Ø40-50), G3/8 (Ø63-80), G1/2 (Ø100-125) |
| Усилие при 6 бар | Ø32: 483 Н … Ø125: 7 363 Н |
| Рабочая среда | очищенный сжатый воздух |
| Артикул | DSBC-125-250-P-A |
| Серия | DSBC, 1060 исполнений в карточке |
| Цена | 137 520 ₸; в серии цены от 17 820 до 938 100 ₸ |
| Наличие | поставка 3–5 недель; в серии на складе 34 из 1060 |
| Совместимые бренды | Festo |

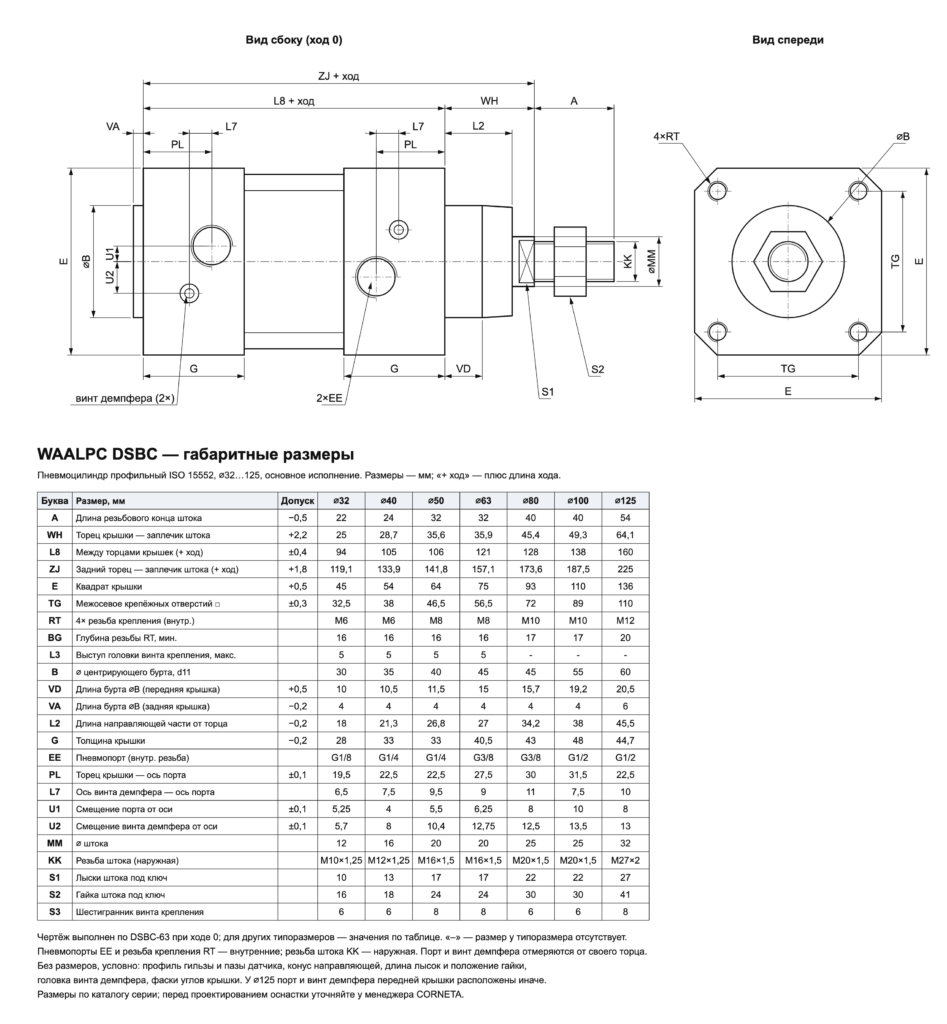

Габаритный чертёж серии DSBC: длины, присоединительные и установочные размеры в миллиметрах. Размеры вашего исполнения DSBC-125-250-P-A смотрите в таблице под чертежом, по столбцу типоразмера. Открыть чертёж крупно. Нужно подтвердить размеры перед покупкой — позвоните +7 707 540-71-38.
Перед заказом сопоставьте выбранное исполнение с исходным цилиндром и условиями установки.
| Параметр | Что проверить перед заказом |
|---|---|
| Размеры | Сравните диаметр поршня, ход и монтажные размеры с чертежом вашей установки. |
| Шток | Уточните вид и размер резьбы штока и размеры присоединяемой детали. |
| Подключение воздуха | Сверьте размер резьбы портов, их расположение и доступ для подключения трубок. |
| Рабочий режим | Укажите давление в месте установки, требуемое усилие, скорость и число циклов. |
| Исполнение | Уточните требования к демпфированию, датчикам положения и условиям рабочей среды. |
Для подбора пришлите исходный артикул, фото шильдика и чертёж установки вместе с рабочими параметрами.
Обозначение DSBC-125-250-P-A состоит из 5 частей, разделённых дефисом. DSBC — серия («пневмоцилиндр профильный DSBC (ISO 15552)»). 125 — диаметр поршня в миллиметрах. 250 — ход в миллиметрах. Соседние обозначения того же ряда: DSBC-125-175-PPV-A, DSBC-125-200-P-A, DSBC-125-200-PPV-A, DSBC-125-250-PPV-A, DSBC-125-300-PPV-A, DSBC-125-350-PPV-A. В карточке серии DSBC 1060 исполнений с ценой от 17 820 до 938 100 ₸; DSBC-125-250-P-A по цене снизу — 579-й.
Ø125 мм, F = P·π·D²/4: 4 бар — 4 909 Н; 5 бар — 6 136 Н; 6 бар — 7 363 Н; 7 бар — 8 590 Н. Площадь поршня 122,7 см². Значения теоретические, на обратном ходу — меньше на площадь штока.
Ø125 мм, ход 250 мм, шток Ø32 мм: объём цилиндра за двойной ход V = π/4·(2·D² − d²)·L = 5 935 см³, при 6 бар (изб.) это около 41,1 нл свободного воздуха. Для своих давления и числа циклов в минуту — калькулятор расхода воздуха, для усилия — калькулятор усилия цилиндра.
Проверено по брендам: Festo — 1 код. Всего 1 совместимых кодов у 1 бренда; ваш артикул DSBC-125-250-P-A — наш ответ на любой из них.
| Бренд | Код |
|---|---|
| Festo | DSBC-125-250-PA-N3 |
Семейства: Camozzi DSBC · CHELIC DSBC · Mindman DSBC · Metal Work DSBC · все совместимые аналоги
DSBC-125-250-P-A — 137 520 ₸ за штуку; в серии DSBC цены от 17 820 до 938 100 ₸, на складе 34 из 1060 исполнений. Поставка 3–5 недель. Рядом по серии: DSBC-125-200-P-A — 128 460 ₸; DSBC-125-300-P-A — 146 160 ₸; DSBC-125-175-P-A — 124 080 ₸; DSBC-125-150-P-A — 119 700 ₸. Заказ: корзина, «Купить в 1 клик» или +7 707 540-71-38.
DSBC-125-200-P-A: ход 200 мм вместо 250 мм, цена 128 460 ₸, дешевле на 9 060 ₸. DSBC-125-300-P-A: ход 300 мм вместо 250 мм, цена 146 160 ₸, дороже на 8 640 ₸. DSBC-125-175-P-A: ход 175 мм вместо 250 мм, цена 124 080 ₸, дешевле на 13 440 ₸. DSBC-125-150-P-A: ход 150 мм вместо 250 мм, цена 119 700 ₸, дешевле на 17 820 ₸. Разброс цен среди этих соседей: от 119 700 до 146 160 ₸ при вашем 137 520 ₸.
Ближайшие 8 типоразмеров — DSBC-125-200-P-A, DSBC-125-300-P-A, DSBC-125-175-P-A, DSBC-125-150-P-A, DSBC-125-350-P-A; цены соседей от 110 940 до 166 800 ₸, ваш артикул — 137 520 ₸.
DSBC-125-200-P-A — 128 460 ₸DSBC-125-300-P-A — 146 160 ₸DSBC-125-175-P-A — 124 080 ₸DSBC-125-150-P-A — 119 700 ₸DSBC-125-350-P-A — 158 040 ₸DSBC-125-125-P-A — 115 320 ₸DSBC-125-100-P-A — 110 940 ₸DSBC-125-400-P-A — 166 800 ₸
Тот же Ø, другой ход: DSBC-125-75-P-ADSBC-125-50-P-ADSBC-125-25-P-A
Тот же ход, другой Ø: DSBC-100-250-P-ADSBC-80-250-P-ADSBC-63-250-P-ADSBC-50-250-P-A
Категория: Стандартные пневмоцилиндрыСтатья: Пневмоцилиндр: что это, устройство, принцип работы и видыСтатья: Чем заменить AirTAC 4V420-15 (4V42015A/B/C/F…): расшифровка кода и совместимый аналог
Соседние коды ряда DSBC: DSBC-125-175-PPV-ADSBC-125-200-P-ADSBC-125-200-PPV-ADSBC-125-250-PPV-ADSBC-125-300-PPV-ADSBC-125-350-PPV-A
Цена DSBC-125-250-P-A — 137 520 ₸ с НДС 16 % (в том числе НДС — 18 968 ₸). Цена указана в тенге.
По Алматы доставку выполняет собственная служба доставки. В другие города Казахстана отправляем транспортными компаниями Alemtat и B-Express: срок доставки по республике — 5–10 рабочих дней. Цену доставки рассчитываем по весу и объёму и сообщаем заранее, до оплаты; в счёте она идёт отдельной строкой.
Самовывоз со склада в Алматы: ул. Садвакасова, 122, пн–пт 9:00–18:00, суббота и воскресенье — выходные.
Заказ и вопросы: +7 707 540-71-38 (звонок и WhatsApp), info@corneta.kz. Организациям и ИП Казахстана выставляем счёт с НДС.
DSBC-125-250-P-A — WAALPC өндірген пневмоцилиндр. Бұл бетте оның параметрлері, теңгемен бағасы және Қазақстан бойынша жеткізу шарттары жинақталған; тапсырыс алдында өз жабдығыңыздағы бұйыммен салыстырып шығыңыз.
Өлшемдер: Ø125 мм, жүріс 250 мм (поршень ауданы ≈ 12 272 мм²). Теориялық итеру күші 4 бар кезінде ≈ 4 909 Н, 6 бар кезінде ≈ 7 363 Н, 8 бар кезінде ≈ 9 817 Н; нақты күш үйкеліске байланысты аздап төмен болады. Ауа шығыны: бір жүріске ≈ 21,52 нл (6 бар), бір цикл ≈ 43,03 нл; минутына цикл санына көбейтіп, желінің қажетті өнімділігін есептеңіз.
Жүктеме мен жылдамдыққа қарай күш қорын таңдаңыз: теориялық итеру күшін қажеттіден кемінде 1,5–2 есе үлкен алған жөн. Цилиндрдің бекітілуіне және штоктың бүйір жүктемесіне де назар аударыңыз.
Тапсырыс тәртібі: 1) артикулды немесе өз бұйымыңыздың белгіленуін жіберіңіз; 2) біз сәйкестікті растап, шот ұсынамыз; 3) төлем шот бойынша қолма-қолсыз жасалады; 4) тауарды Алматыдағы қоймадан аласыз немесе қалаңызға жеткіземіз.
DSBC-125-250-P-A бағасы — 137 520 ₸, ҚҚС 16 % қоса (ҚҚС сомасы — 18 968 ₸). Жеткізу: Алматы қаласы бойынша — өзіміздің қызмет, Қазақстанның өзге аймақтары бойынша — Alemtat және B-Express компаниялары, 5–10 жұмыс күні. Құны салмағына және көлеміне байланысты, төлемге дейін келісіледі. Өзі алып кету: Алматы, Садвакасова көшесі, 122, дүйсенбі–жұма 9:00–18:00, сенбі мен жексенбі — демалыс.
Сұрақтар мен тапсырыс: +7 707 540-71-38 (қоңырау және WhatsApp), info@corneta.kz. Заңды тұлғалар мен Қазақстан ЖК-лері үшін ҚҚС-пен шот шығарамыз.
Төмендегі мәндер — теориялық, үйкеліс пен кері қысым ескерілмеген. Нақты қондырғыда оларды қорын ескеріп қолданыңыз.
Ауа шығыны циклдердің жиілігіне байланысты:
Бір жүрістегі жұмыс (6 бар): A = F · s ≈ 1 840,8 Дж. Бұл мән жүк көтеру немесе қысу операциясының энергия қорын бағалауға көмектеседі.
Тапсырыс беру алдында мына тармақтарды тексеріңіз:
DSBC-125-250-P-A бағасы — 137 520 ₸, ҚҚС 16 % қоса (оның ішінде ҚҚС — 18 968 ₸).
Қазақстанның басқа қалаларына Alemtat және B-Express қызметтері арқылы 5–10 жұмыс күнінде жеткіземіз. Алматыда өзіміздің жеткізу қызметіміз жұмыс істейді.
Иә: Алматы, Садвакасова көшесі, 122; дүйсенбіден жұмаға дейін 9:00–18:00, сенбі мен жексенбі — демалыс.
