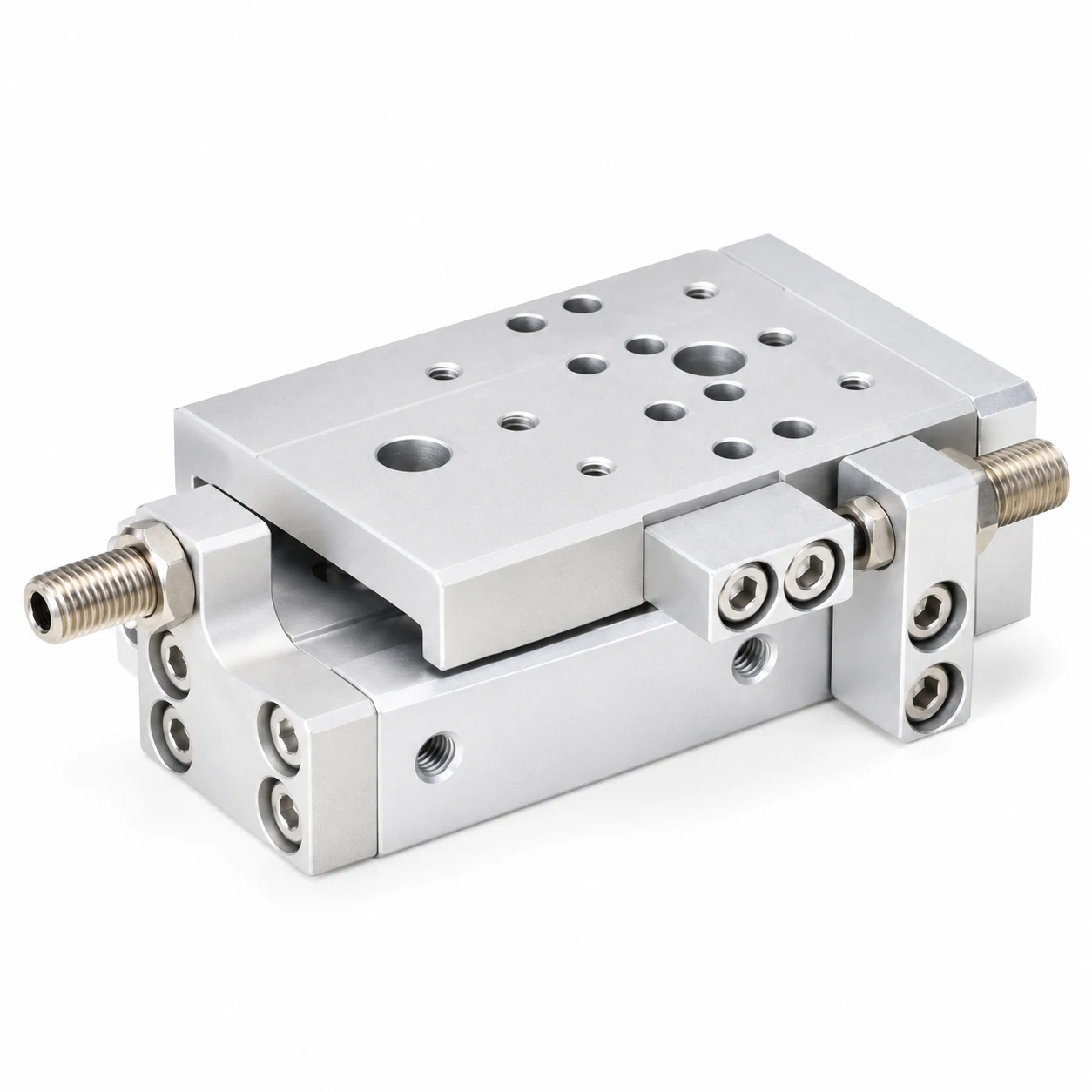

Пневмостол HLQ-16-20 Ø16 ход 20

Name: HLQ-16-20
Brand: WAALPC
SKU: HLQ-16-20
Price: 68580 KZT
Availability: InStock

68 580 ₸

Поставка 3–5 недель

HLQ-16-20: Ø16 мм, ход 20 мм, теоретически 121 Н при 6 бар. Совместимый аналог: AirTAC HLQ16X20, HLQ16X20S; Festo 170561, SLT-16-20-P-A.

Какие технические данные у HLQ-16-20?

Диаметр поршня	16 мм
Ход	20 мм
Площадь поршня	2,0 см²
Усилие на выталкивание при 6 бар (0,6 МПа)	121 Н (теоретическое, без потерь на трение)
Объём камеры на полный ход	0,004 л
Материал	Алюминиевый сплав
Рабочее давление	до 0,8 МПа по каталогу завода
Артикул	HLQ-16-20
Серия	HLQ, 54 исполнений в карточке
Цена	68 580 ₸; в серии цены от 45 780 до 278 580 ₸
Наличие	поставка 3–5 недель; в серии на складе 0 из 54
Совместимые бренды	AirTAC, Festo

Как расшифровать обозначение HLQ-16-20?

Обозначение HLQ-16-20 состоит из 3 частей, разделённых дефисом. HLQ — серия («пневмостол (слайдер) HLQ — Ø6–25 мм, ход 10–150 мм»). 16 — диаметр поршня в миллиметрах. 20 — ход в миллиметрах. Соседние обозначения того же ряда: HLQ-16-10, HLQ-16-30, HLQ-16-40, HLQ-16-50, HLQ-16-75. В карточке серии HLQ 54 исполнений с ценой от 45 780 до 278 580 ₸; HLQ-16-20 по цене снизу — 12-й.

Какое усилие развивает HLQ-16-20 при разном давлении?

Ø16 мм, F = P·π·D²/4: 4 бар — 80 Н; 5 бар — 101 Н; 6 бар — 121 Н; 7 бар — 141 Н. Площадь поршня 2,0 см². Значения теоретические, на обратном ходу — меньше на площадь штока.

Какой расход воздуха у HLQ-16-20 за один двойной ход?

Ø16 мм, ход 20 мм, шток Ø6 мм: объём цилиндра за двойной ход V = π/4·(2·D² − d²)·L = 7 см³, при 6 бар (изб.) это около 0,1 нл свободного воздуха. Для своих давления и числа циклов в минуту — калькулятор расхода воздуха, для усилия — калькулятор усилия цилиндра.

С какими кодами совместим HLQ-16-20?

Проверено по брендам: AirTAC — 2 кода; Festo — 2 кода. Всего 4 совместимых кодов у 2 брендов; ваш артикул HLQ-16-20 — наш ответ на любой из них.

Бренд	Код
AirTAC	HLQ16X20, HLQ16X20S
Festo	170561, SLT-16-20-P-A

Семейства: AirTAC HLQ · Festo HLQ · все аналоги AirTAC · все аналоги Festo · все совместимые аналоги

Какая цена HLQ-16-20 и сколько идёт поставка?

HLQ-16-20 — 68 580 ₸ за штуку; в серии HLQ цены от 45 780 до 278 580 ₸, на складе 0 из 54 исполнений. Поставка 3–5 недель. Рядом по серии: HLQ-16-10 — 66 540 ₸; HLQ-16-30 — 79 620 ₸; HLQ-16-40 — 86 340 ₸; HLQ-16-50 — 95 160 ₸. Заказ: корзина, «Купить в 1 клик» или +7 707 540-71-38.

Чем HLQ-16-20 отличается от соседних размеров?

HLQ-16-10: ход 10 мм вместо 20 мм, цена 66 540 ₸, дешевле на 2 040 ₸. HLQ-16-30: ход 30 мм вместо 20 мм, цена 79 620 ₸, дороже на 11 040 ₸. HLQ-16-40: ход 40 мм вместо 20 мм, цена 86 340 ₸, дороже на 17 760 ₸. HLQ-16-50: ход 50 мм вместо 20 мм, цена 95 160 ₸, дороже на 26 580 ₸. Разброс цен среди этих соседей: от 66 540 до 95 160 ₸ при вашем 68 580 ₸.
