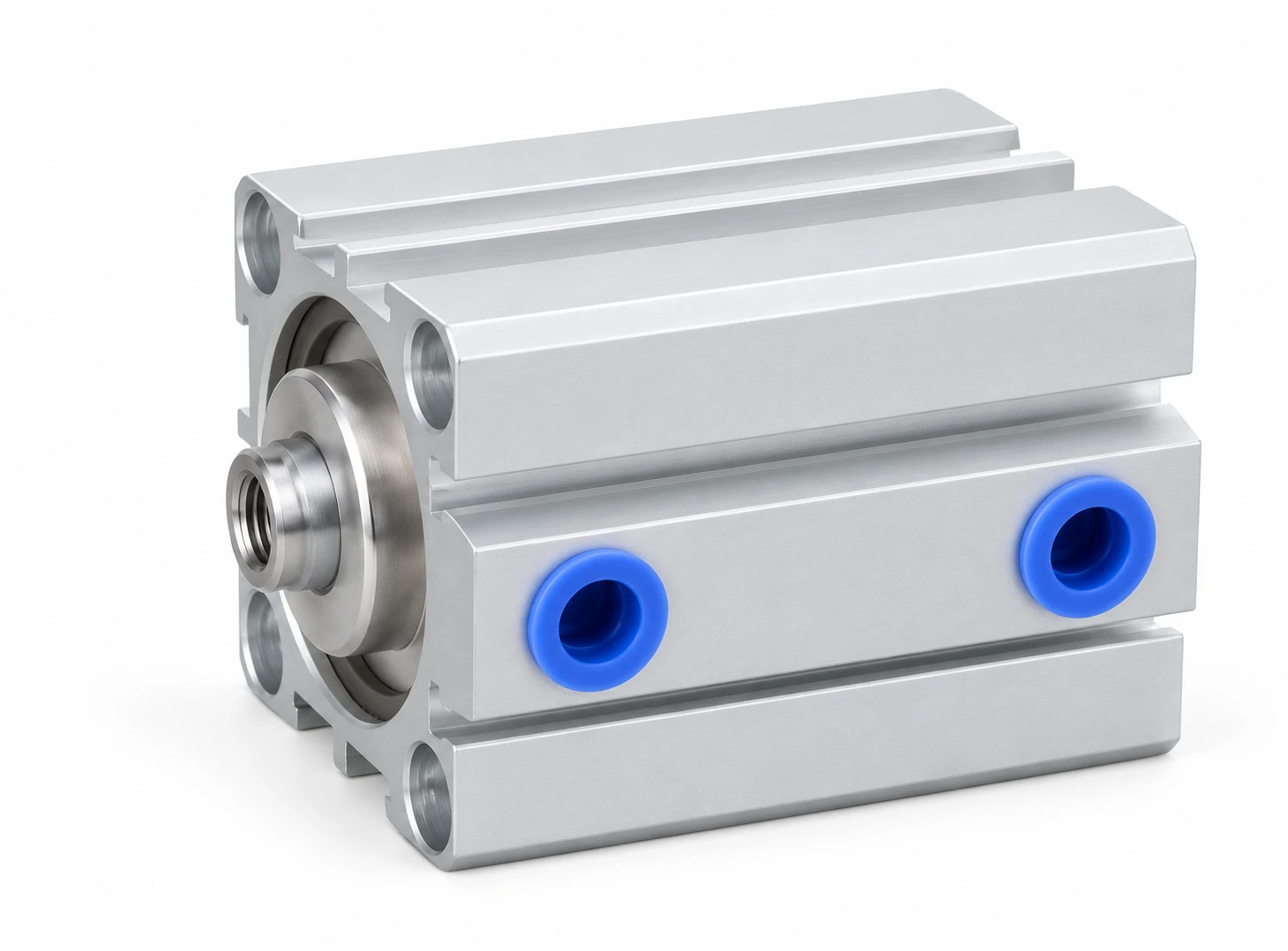

Пневмоцилиндр JD-100-15 Ø100 ход 15

JD-100-15: Ø100 мм, ход 15 мм, теоретически 4 712 Н при 6 бар. Совместимый аналог: CHELIC JD100X15.

Какие технические данные у JD-100-15?

Диаметр поршня	100 мм
Ход	15 мм
Площадь поршня	78,5 см²
Усилие на выталкивание при 6 бар (0,6 МПа)	4 712 Н (теоретическое, без потерь на трение)
Объём камеры на полный ход	0,118 л
Материал	Алюминиевый сплав
Рабочее давление	до 0,8 МПа по каталогу завода
Артикул	JD-100-15
Серия	JD, 120 исполнений в карточке
Цена	69 240 ₸; в серии цены от 8 820 до 115 440 ₸
Наличие	поставка 3–5 недель; в серии на складе 0 из 120
Совместимые бренды	CHELIC

Как расшифровать обозначение JD-100-15?

Обозначение JD-100-15 состоит из 3 частей, разделённых дефисом. JD — серия («пневмоцилиндр компактный JD — Ø12–100 мм, ход 5–100 мм»). 100 — диаметр поршня в миллиметрах. 15 — ход в миллиметрах. Соседние обозначения того же ряда: JD-100-10, JD-100-20, JD-100-25, JD-100-5, JD-100-30. В карточке серии JD 120 исполнений с ценой от 8 820 до 115 440 ₸; JD-100-15 по цене снизу — 110-й.

Какое усилие развивает JD-100-15 при разном давлении?

Ø100 мм, F = P·π·D²/4: 4 бар — 3 142 Н; 5 бар — 3 927 Н; 6 бар — 4 712 Н; 7 бар — 5 498 Н. Площадь поршня 78,5 см². Значения теоретические, на обратном ходу — меньше на площадь штока.

Какой расход воздуха у JD-100-15 за один двойной ход?

Ø100 мм, ход 15 мм, шток Ø25 мм: объём цилиндра за двойной ход V = π/4·(2·D² − d²)·L = 228 см³, при 6 бар (изб.) это около 1,6 нл свободного воздуха. Для своих давления и числа циклов в минуту — калькулятор расхода воздуха, для усилия — калькулятор усилия цилиндра.

С какими кодами совместим JD-100-15?

Проверено по брендам: CHELIC — 1 код. Всего 1 совместимых кодов у 1 бренда; ваш артикул JD-100-15 — наш ответ на любой из них.

Бренд	Код
CHELIC	JD100X15

Семейства: CHELIC JD · все аналоги CHELIC · все совместимые аналоги

Какая цена JD-100-15 и сколько идёт поставка?

JD-100-15 — 69 240 ₸ за штуку; в серии JD цены от 8 820 до 115 440 ₸, на складе 0 из 120 исполнений. Поставка 3–5 недель. Рядом по серии: JD-100-10 — 64 500 ₸; JD-100-20 — 71 580 ₸; JD-100-25 — 73 980 ₸; JD-100-5 — 62 100 ₸. Заказ: корзина, «Купить в 1 клик» или +7 707 540-71-38.

Чем JD-100-15 отличается от соседних размеров?

JD-100-10: ход 10 мм вместо 15 мм, цена 64 500 ₸, дешевле на 4 740 ₸. JD-100-20: ход 20 мм вместо 15 мм, цена 71 580 ₸, дороже на 2 340 ₸. JD-100-25: ход 25 мм вместо 15 мм, цена 73 980 ₸, дороже на 4 740 ₸. JD-100-5: ход 5 мм вместо 15 мм, цена 62 100 ₸, дешевле на 7 140 ₸. Разброс цен среди этих соседей: от 62 100 до 73 980 ₸ при вашем 69 240 ₸.

Какие ещё размеры JD есть?

Ближайшие 8 типоразмеров — JD-100-10, JD-100-20, JD-100-25, JD-100-5, JD-100-30; цены соседей от 62 100 до 83 520 ₸, ваш артикул — 69 240 ₸.

JD-100-10 — 64 500 ₸JD-100-20 — 71 580 ₸JD-100-25 — 73 980 ₸JD-100-5 — 62 100 ₸JD-100-30 — 76 440 ₸JD-100-35 — 78 840 ₸JD-100-40 — 81 180 ₸JD-100-45 — 83 520 ₸

Тот же Ø, другой ход: JD-100-50JD-100-75JD-100-100

Тот же ход, другой Ø: JD-80-15JD-63-15JD-50-15JD-40-15
