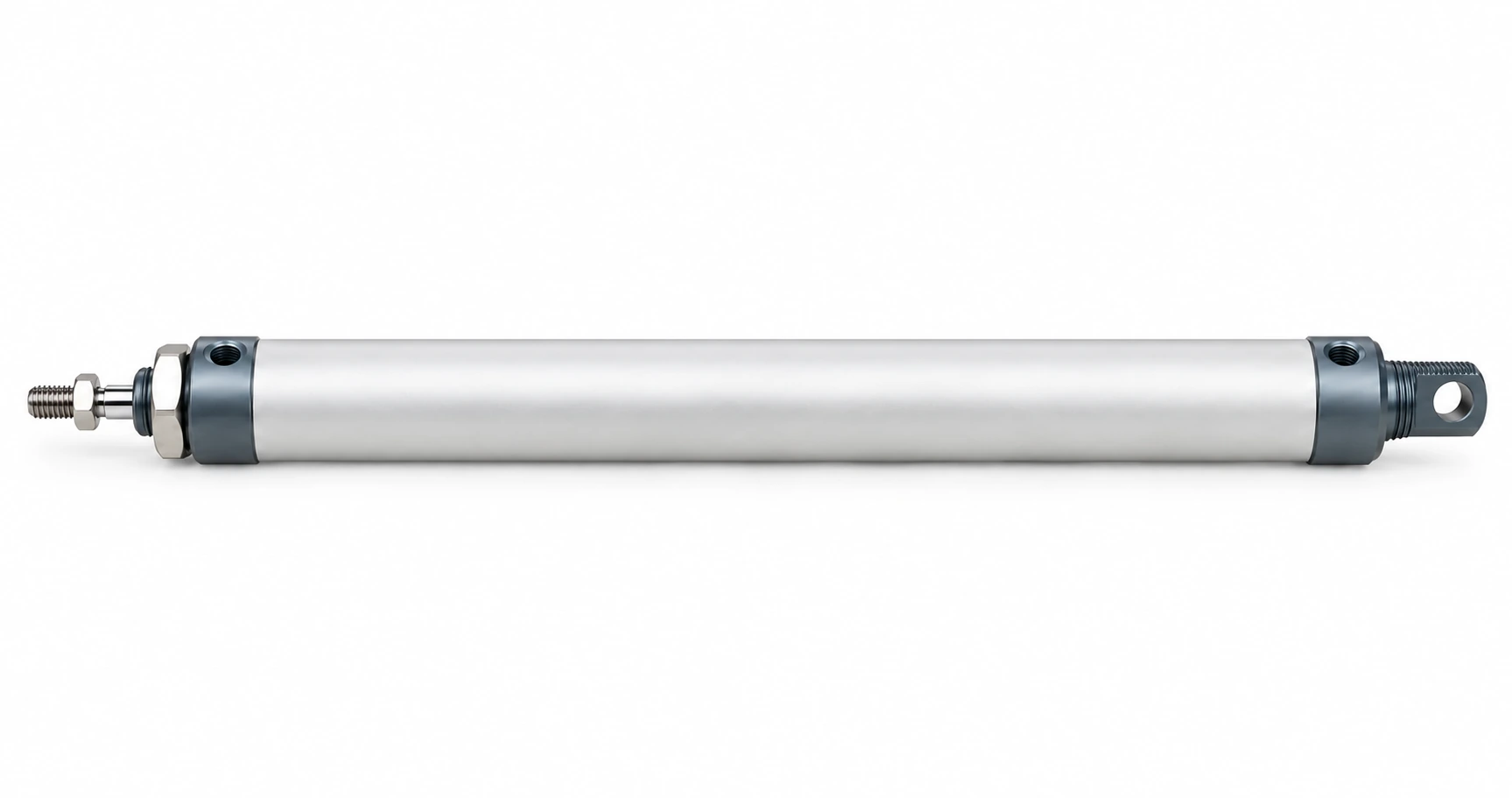

MAL-20-175-CA: Ø20 мм, ход 175 мм, теоретически 188 Н при 6 бар. Совместимый аналог: AirTAC MAL20X175, MAL20X175-CA, MAL20X175S; SNS MAL20X175-CA; STNC TGM-20X175, TGM-20X175-S; XCPC MAL20X175, MAL20X175-S.
| Диаметр поршня | 20 мм |
| Ход | 175 мм |
| Площадь поршня | 3,1 см² |
| Усилие на выталкивание при 6 бар (0,6 МПа) | 188 Н (теоретическое, без потерь на трение) |
| Объём камеры на полный ход | 0,055 л |
| Демпфирование | CA |
| Материал | Алюминиевый сплав |
| Рабочее давление | 0–0,8 МПа |
| Артикул | MAL-20-175-CA |
| Серия | MAL, 83 исполнений в карточке |
| Цена | 10 020 ₸; в серии цены от 5 520 до 48 720 ₸ |
| Наличие | поставка 3–5 недель; в серии на складе 12 из 83 |
| Совместимые бренды | AirTAC, SNS, STNC, XCPC |
Технический паспорт серии MAL (PDF) — изготовитель WAALPC, назначение, подключение, условия эксплуатации.
Обозначение MAL-20-175-CA состоит из 4 частей, разделённых дефисом. MAL — серия («круглые алюминиевые ISO 6432»). 20 — диаметр поршня в миллиметрах. 175 — ход в миллиметрах. CA — вид демпфирования. Соседние обозначения того же ряда: MAL-20-150-CA, MAL-20-200-CA, MAL-20-125-CA, MAL-20-100-CA, MAL-20-250-CA. В карточке серии MAL 83 исполнений с ценой от 5 520 до 48 720 ₸; MAL-20-175-CA по цене снизу — 23-й.
Ø20 мм, F = P·π·D²/4: 4 бар — 126 Н; 5 бар — 157 Н; 6 бар — 188 Н; 7 бар — 220 Н. Площадь поршня 3,1 см². Значения теоретические, на обратном ходу — меньше на площадь штока.
Ø20 мм, ход 175 мм, шток Ø8 мм: объём цилиндра за двойной ход V = π/4·(2·D² − d²)·L = 101 см³, при 6 бар (изб.) это около 0,7 нл свободного воздуха. Для своих давления и числа циклов в минуту — калькулятор расхода воздуха, для усилия — калькулятор усилия цилиндра.
Проверено по брендам: AirTAC — 4 кода; SNS — 1 код; STNC — 2 кода; XCPC — 2 кода. Всего 9 совместимых кодов у 4 брендов; ваш артикул MAL-20-175-CA — наш ответ на любой из них.
| Бренд | Код |
|---|---|
| AirTAC | MAL20X175, MAL20X175-CA, MAL20X175S, MAL20X175SCA |
| SNS | MAL20X175-CA |
| STNC | TGM-20X175, TGM-20X175-S |
| XCPC | MAL20X175, MAL20X175-S |
Семейства: AirTAC MAL · SNS MAL · XCPC MAL · STNC MAL · все совместимые аналоги
MAL-20-175-CA — 10 020 ₸ за штуку; в серии MAL цены от 5 520 до 48 720 ₸, на складе 12 из 83 исполнений. Поставка 3–5 недель. Рядом по серии: MAL-20-150-CA — 10 020 ₸; MAL-20-200-CA — 10 020 ₸; MAL-20-125-CA — 9 240 ₸; MAL-20-100-CA — 9 240 ₸. Цена — по каталогу на 20.10.2026. Заказ: корзина, «Купить в 1 клик» или +7 707 540-71-38.
MAL-20-150-CA: ход 150 мм вместо 175 мм, цена 10 020 ₸ — такая же. MAL-20-200-CA: ход 200 мм вместо 175 мм, цена 10 020 ₸ — такая же. MAL-20-125-CA: ход 125 мм вместо 175 мм, цена 9 240 ₸, дешевле на 780 ₸. MAL-20-100-CA: ход 100 мм вместо 175 мм, цена 9 240 ₸, дешевле на 780 ₸. Разброс цен среди этих соседей: от 9 240 до 10 020 ₸ при вашем 10 020 ₸.
Ближайшие 8 типоразмеров — MAL-20-150-CA, MAL-20-200-CA, MAL-20-125-CA, MAL-20-100-CA, MAL-20-250-CA; цены соседей от 8 280 до 10 440 ₸, ваш артикул — 10 020 ₸.
MAL-20-150-CA — 10 020 ₸MAL-20-200-CA — 10 020 ₸MAL-20-125-CA — 9 240 ₸MAL-20-100-CA — 9 240 ₸MAL-20-250-CA — 10 020 ₸MAL-20-80-CA — 9 060 ₸MAL-20-75-CA — 8 280 ₸MAL-20-300-CA — 10 440 ₸
Тот же Ø, другой ход: MAL-20-50-CAMAL-20-25-CAMAL-20-350-CAMAL-20-400-CA
Тот же ход, другой Ø: MAL-16-175-CAMAL-25-175-CAMAL-32-175-CAMAL-40-175-CA
Категория: Пневмоцилиндры MAL (ISO 6432-совместимые)Статья: Мини-цилиндры MBL с алюминиевой гильзой: расшифровка кода AirTAC и совместимый аналогСтатья: Мини-цилиндры AirTAC MI: расшифровка кода и совместимый аналог DSNU
Соседние коды ряда MAL: MAL-16-200-CAMAL-16-250-CAMAL-16-300-CAMAL-20-500-CAMAL-25-25-CAMAL-25-50-CA
Совместимый аналог серии MAL подобран к кодам марок: AirTAC — 164 кода; XCPC — 114 кодов; STNC — 112 кодов; SNS — 72 кода — в числе только обозначения, проверенные по каталогу марки. В карточке серии 83 исполнений с ценой в каталоге, от 5 520 до 48 720 ₸; на складе в Алматы — 12. MAL-20-175-CA — 10 020 ₸. Пришлите код вашей марки — сверим исполнение и ответим с ценой.
На странице аналогов: размер MAL-20-175
Все исполнения: Пневмоцилиндр круглый MAL — алюминиевый корпус, Ø16–50 мм (Ø16–25 — по ISO 6432) →
Товар хранится на складе в Алматы (ул. Садвакасова, 25а). Доставка по Казахстану бесплатная. Цены указаны в тенге с НДС 16 %, оплата по счёту, к заказу прилагается ЭСФ. Подбор и счёт: +7 707 540-71-38, info@corneta.kz.
