263 160 ₸ с НДС · склад в Алматы · доставка по Казахстану
Другие написания кода: MGF80-100, MGF 80-100, MGF80100.

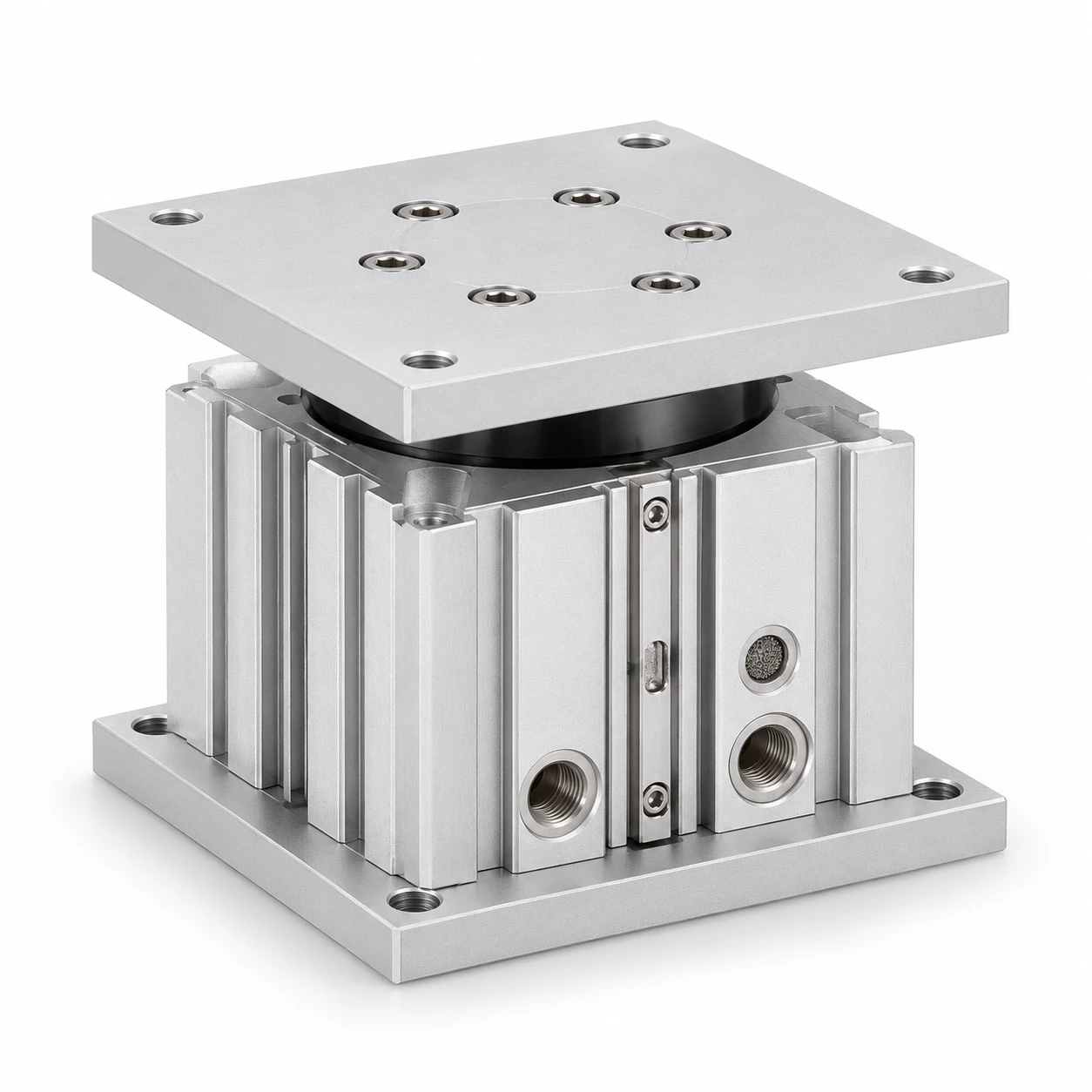

MGF-80-100: Ø80 мм, ход 100 мм, теоретически 3 016 Н при 6 бар. Цена и наличие — по складу в Истре (Московская область).
| Диаметр поршня | 80 мм |
| Ход | 100 мм |
| Площадь поршня | 50,3 см² |
| Усилие на выталкивание при 6 бар (0,6 МПа) | 3 016 Н (теоретическое, без потерь на трение) |
| Объём камеры на полный ход | 0,503 л |
| Материал | Алюминиевый сплав |
| Рабочее давление | до 0,8 МПа по каталогу завода |
| Рабочая среда | очищенный сжатый воздух |
| Артикул | MGF-80-100 |
| Серия | MGF, 20 исполнений в карточке |
| Цена | 263 160 ₸; в серии цены от 105 300 до 375 900 ₸ |
| Наличие | поставка 3–5 недель; в серии на складе 0 из 20 |
Перед заказом сопоставьте выбранное исполнение с исходным цилиндром и условиями установки.
| Параметр | Что проверить перед заказом |
|---|---|
| Размеры | Сравните диаметр поршня, ход и монтажные размеры с чертежом вашей установки. |
| Шток | Уточните вид и размер резьбы штока и размеры присоединяемой детали. |
| Подключение воздуха | Сверьте размер резьбы портов, их расположение и доступ для подключения трубок. |
| Рабочий режим | Укажите давление в месте установки, требуемое усилие, скорость и число циклов. |
| Исполнение | Уточните требования к демпфированию, датчикам положения и условиям рабочей среды. |
Для подбора пришлите исходный артикул, фото шильдика и чертёж установки вместе с рабочими параметрами.
Обозначение MGF-80-100 состоит из 3 частей, разделённых дефисом. MGF — серия («пневмоцилиндр с направляющими MGF — Ø40–100 мм, ход 20–100 мм»). 80 — диаметр поршня в миллиметрах. 100 — ход в миллиметрах. Соседние обозначения того же ряда: MGF-63-50, MGF-63-75, MGF-63-100, MGF-100-20, MGF-100-30, MGF-100-50. В карточке серии MGF 20 исполнений с ценой от 105 300 до 375 900 ₸; MGF-80-100 по цене снизу — 14-й.
Ø80 мм, F = P·π·D²/4: 4 бар — 2 011 Н; 5 бар — 2 513 Н; 6 бар — 3 016 Н; 7 бар — 3 519 Н. Площадь поршня 50,3 см². Значения теоретические, на обратном ходу — меньше на площадь штока.
Ø80 мм, ход 100 мм, шток Ø25 мм: объём цилиндра за двойной ход V = π/4·(2·D² − d²)·L = 956 см³, при 6 бар (изб.) это около 6,6 нл свободного воздуха. Для своих давления и числа циклов в минуту — калькулятор расхода воздуха, для усилия — калькулятор усилия цилиндра.
В карточке серии MGF в реестре 20 исполнений с ценой от 105 300 до 375 900 ₸. Диаметры поршня: от 40 до 100 мм, всего 4; MGF-80-100 — 3-й по возрастанию, ближайшие: 63 и 100 мм. При Ø80 мм ходов в серии от 20 до 100 мм, всего 5; ход 100 мм — 5-й по возрастанию, ближайшие: 75 мм. По цене MGF-80-100 — 14-й снизу из 20 исполнений (263 160 ₸). Нужен совместимый аналог к коду другой марки — пришлите обозначение, сверим исполнение.
MGF-80-100 (Ø80 мм, ход 100 мм) стоит 263 160 ₸. В ряду серии MGF перед ним стоит MGF-80-75 (Ø80 мм, ход 75 мм) — 263 160 ₸, цена та же. После него — MGF-100-20 (Ø100 мм, ход 20 мм) — 300 720 ₸, дороже на 37 560 ₸. Ещё раньше — MGF-80-50 (Ø80 мм, ход 50 мм) — 244 320 ₸, дешевле на 18 840 ₸. Следом — MGF-100-30 (Ø100 мм, ход 30 мм) — 300 720 ₸, дороже на 37 560 ₸. Три шага назад — MGF-80-30 (Ø80 мм, ход 30 мм) — 187 980 ₸, дешевле на 75 180 ₸. Три шага вперёд — MGF-100-50 (Ø100 мм, ход 50 мм) — 375 900 ₸, дороже на 112 740 ₸. Дальше по ряду: MGF-63-75 — 187 980 ₸ (на 6 шага раньше); MGF-63-100 — 187 980 ₸ (на 5 шага раньше); MGF-80-20 — 187 980 ₸ (на 4 шага раньше); MGF-100-75 — 375 900 ₸ (на 4 шага позже); MGF-100-100 — 375 900 ₸ (на 5 шага позже). Дешевле него в ряду — 13 из 20 исполнений, с той же ценой — ещё 1; позиция в порядке размеров — 15-я из 20.
Кроме серии MGF в категории «Цилиндры с направляющей плитой MGF (SMC-формат)» в каталоге есть ещё 6 карточек, ссылки ниже. У каждой свои исполнения, цены и наличие.
Пневмоцилиндр с двумя штоками STWНаправляющее устройство FENG-GF/KF для пневмоцилиндровПневмоцилиндр с направляющими JCBПневмоцилиндр с направляющими CDQMBПневмоцилиндр с направляющей рамой TMICLПневмоцилиндр с направляющими TB
Семейства: SMC MGF · все совместимые аналоги
MGF-80-100 — 263 160 ₸ за штуку; в серии MGF цены от 105 300 до 375 900 ₸, на складе 0 из 20 исполнений. Поставка 3–5 недель. Рядом по серии: MGF-80-75 — 263 160 ₸; MGF-80-50 — 244 320 ₸; MGF-80-30 — 187 980 ₸; MGF-80-20 — 187 980 ₸. Заказ: корзина, «Купить в 1 клик» или +7 707 540-71-38.
MGF-80-75: ход 75 мм вместо 100 мм, цена 263 160 ₸ — такая же. MGF-80-50: ход 50 мм вместо 100 мм, цена 244 320 ₸, дешевле на 18 840 ₸. MGF-80-30: ход 30 мм вместо 100 мм, цена 187 980 ₸, дешевле на 75 180 ₸. MGF-80-20: ход 20 мм вместо 100 мм, цена 187 980 ₸, дешевле на 75 180 ₸. Разброс цен среди этих соседей: от 187 980 до 263 160 ₸ при вашем 263 160 ₸.
Ближайшие 8 типоразмеров — MGF-80-75, MGF-80-50, MGF-80-30, MGF-80-20, MGF-63-100; цены соседей от 135 300 до 263 160 ₸, ваш артикул — 263 160 ₸.
MGF-80-75 — 263 160 ₸MGF-80-50 — 244 320 ₸MGF-80-30 — 187 980 ₸MGF-80-20 — 187 980 ₸MGF-63-100 — 187 980 ₸MGF-63-75 — 187 980 ₸MGF-63-50 — 150 420 ₸MGF-63-30 — 135 300 ₸
Тот же ход, другой Ø: MGF-100-100MGF-40-100
Категория: Цилиндры с направляющей плитой MGF (SMC-формат)
Соседние коды ряда MGF: MGF-63-50MGF-63-75MGF-63-100MGF-100-20MGF-100-30MGF-100-50
MGF-80-100 стоит 263 160 ₸ за штуку, цена с НДС 16 %: сумма НДС в ней — 36 298 ₸.
Доставка по Алматы — силами собственной службы. По остальному Казахстану — Alemtat и B-Express, 5–10 рабочих дней с момента отгрузки. Стоимость доставки зависит от веса и объёма груза; мы называем её до оплаты и указываем в счёте отдельной строкой.
Самовывоз со склада в Алматы: ул. Садвакасова, 122, пн–пт 9:00–18:00, суббота и воскресенье — выходные.
Связь: телефон и WhatsApp +7 707 540-71-38, почта info@corneta.kz. Для юридических лиц и ИП — счёт с выделенным НДС.
MGF-80-100 — WAALPC өндірген пневмоцилиндр. Бұл бетте оның параметрлері, теңгемен бағасы және Қазақстан бойынша жеткізу шарттары жинақталған; тапсырыс алдында өз жабдығыңыздағы бұйыммен салыстырып шығыңыз.
Негізгі өлшемдері: поршень диаметрі — 80 мм, жүрісі — 100 мм; поршень ауданы шамамен 5 027 мм². Есептік күш (үйкеліссіз): 4 бар — 2 011 Н, 6 бар — 3 016 Н, 8 бар — 4 021 Н. 6 бар қысымда бір жүріске шамамен 3,53 нл, ал толық циклға (алға және артқа) шамамен 7,05 нл сығылған ауа жұмсалады — компрессор мен ресивер таңдағанда осыны ескеріңіз.
Жүктеме мен жылдамдыққа қарай күш қорын таңдаңыз: теориялық итеру күшін қажеттіден кемінде 1,5–2 есе үлкен алған жөн. Цилиндрдің бекітілуіне және штоктың бүйір жүктемесіне де назар аударыңыз.
Тапсырыс тәртібі: 1) артикулды немесе өз бұйымыңыздың белгіленуін жіберіңіз; 2) біз сәйкестікті растап, шот ұсынамыз; 3) төлем шот бойынша қолма-қолсыз жасалады; 4) тауарды Алматыдағы қоймадан аласыз немесе қалаңызға жеткіземіз.
MGF-80-100 бағасы — 263 160 ₸, ҚҚС 16 % қоса (ҚҚС сомасы — 36 298 ₸). Алматыда тауарды өз жеткізу қызметіміз жеткізеді; республиканың басқа қалаларына Alemtat немесе B-Express арқылы жібереміз, мерзімі — 5–10 жұмыс күні. Жеткізу құнын салмақ пен көлемге қарай алдын ала хабарлаймыз және шотта бөлек жолмен көрсетеміз. Алматыдағы қойма мен өзі алып кету орны: Садвакасова көшесі, 122 (дс–жм 9:00–18:00, сб–жс демалыс).
Бізбен байланысыңыз: телефон және WhatsApp — +7 707 540-71-38, пошта — info@corneta.kz. Ұйымдар мен жеке кәсіпкерлерге ҚҚС бөлінген шот ұсынамыз.
Төмендегі мәндер — теориялық, үйкеліс пен кері қысым ескерілмеген. Нақты қондырғыда оларды қорын ескеріп қолданыңыз.
Компрессор өнімділігін таңдау үшін ауа шығынын қараңыз:
Бір жүрістегі жұмыс (6 бар): A = F · s ≈ 301,6 Дж. Жұмыс көрсеткіші цилиндрдің жүктемемен үйлесуін тексеруге қажет.
Ауыстыру алдындағы тексеру тізімі:
MGF-80-100 бағасы — 263 160 ₸, ҚҚС 16 % қоса (оның ішінде ҚҚС — 36 298 ₸).
Республика бойынша — 5–10 жұмыс күні, тасымалдаушылар: Alemtat және B-Express. Алматы ішінде жеткізуді өзіміз жасаймыз.
Иә: Алматы, Садвакасова көшесі, 122; дүйсенбіден жұмаға дейін 9:00–18:00, сенбі мен жексенбі — демалыс.
