34 260 ₸ с НДС · склад в Алматы · доставка по Казахстану
Другие написания кода: SSD220-75, SSD2 20-75, SSD22075.

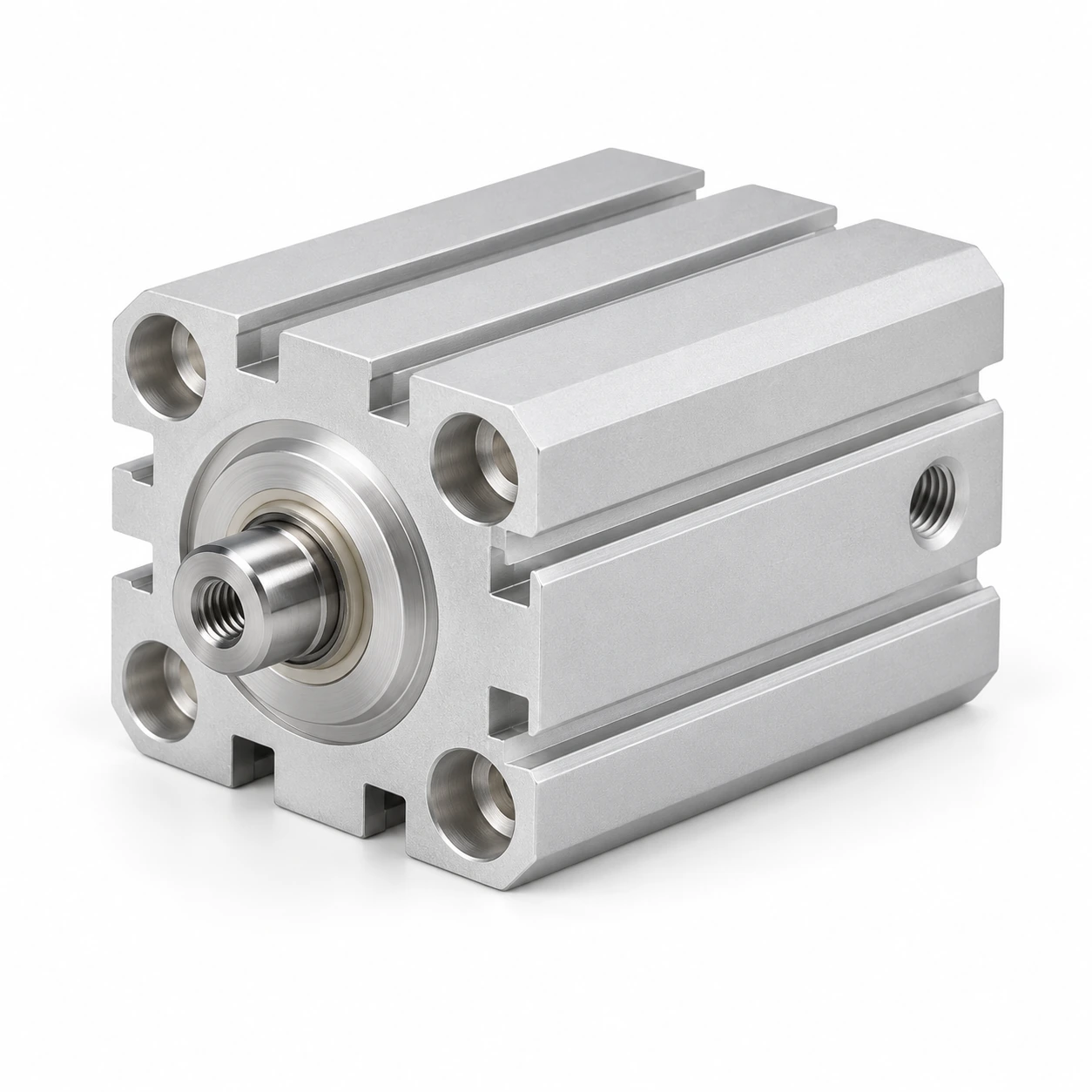

SSD2-20-75: Ø20 мм, ход 75 мм, теоретически 188 Н при 6 бар. Совместимый аналог: CKD SSD2-20-75.
| Диаметр поршня | 20 мм |
| Ход | 75 мм |
| Площадь поршня | 3,1 см² |
| Усилие на выталкивание при 6 бар (0,6 МПа) | 188 Н (теоретическое, без потерь на трение) |
| Объём камеры на полный ход | 0,024 л |
| Материал | Алюминиевый сплав |
| Рабочее давление | до 0,8 МПа по каталогу завода |
| Рабочая среда | очищенный сжатый воздух |
| Артикул | SSD2-20-75 |
| Серия | SSD2, 120 исполнений в карточке |
| Цена | 34 260 ₸; в серии цены от 15 120 до 157 620 ₸ |
| Наличие | поставка 3–5 недель; в серии на складе 0 из 120 |
| Совместимые бренды | CKD |
Обозначение SSD2-20-75 состоит из 3 частей, разделённых дефисом. SSD2 — серия («пневмоцилиндр компактный SSD2 — Ø12–100 мм, ход 5–100 мм»). 20 — диаметр поршня в миллиметрах. 75 — ход в миллиметрах. Соседние обозначения того же ряда: SSD2-20-40, SSD2-20-45, SSD2-20-50, SSD2-25-5, SSD2-25-10, SSD2-25-15. В карточке серии SSD2 120 исполнений с ценой от 15 120 до 157 620 ₸; SSD2-20-75 по цене снизу — 53-й.
Ø20 мм, F = P·π·D²/4: 4 бар — 126 Н; 5 бар — 157 Н; 6 бар — 188 Н; 7 бар — 220 Н. Площадь поршня 3,1 см². Значения теоретические, на обратном ходу — меньше на площадь штока.
Ø20 мм, ход 75 мм, шток Ø8 мм: объём цилиндра за двойной ход V = π/4·(2·D² − d²)·L = 43 см³, при 6 бар (изб.) это около 0,3 нл свободного воздуха. Для своих давления и числа циклов в минуту — калькулятор расхода воздуха, для усилия — калькулятор усилия цилиндра.
Проверено по брендам: CKD — 1 код. Всего 1 совместимых кодов у 1 бренда; ваш артикул SSD2-20-75 — наш ответ на любой из них.
| Бренд | Код |
|---|---|
| CKD | SSD2-20-75 |
Семейства: CKD SSD2 · все аналоги CKD · все совместимые аналоги
SSD2-20-75 — 34 260 ₸ за штуку; в серии SSD2 цены от 15 120 до 157 620 ₸, на складе 0 из 120 исполнений. Поставка 3–5 недель. Рядом по серии: SSD2-20-100 — 39 360 ₸; SSD2-20-50 — 37 920 ₸; SSD2-20-45 — 25 020 ₸; SSD2-20-40 — 23 940 ₸. Заказ: корзина, «Купить в 1 клик» или +7 707 540-71-38.
SSD2-20-100: ход 100 мм вместо 75 мм, цена 39 360 ₸, дороже на 5 100 ₸. SSD2-20-50: ход 50 мм вместо 75 мм, цена 37 920 ₸, дороже на 3 660 ₸. SSD2-20-45: ход 45 мм вместо 75 мм, цена 25 020 ₸, дешевле на 9 240 ₸. SSD2-20-40: ход 40 мм вместо 75 мм, цена 23 940 ₸, дешевле на 10 320 ₸. Разброс цен среди этих соседей: от 23 940 до 39 360 ₸ при вашем 34 260 ₸.
Ближайшие 8 типоразмеров — SSD2-20-100, SSD2-20-50, SSD2-20-45, SSD2-20-40, SSD2-20-35; цены соседей от 18 720 до 39 360 ₸, ваш артикул — 34 260 ₸.
SSD2-20-100 — 39 360 ₸SSD2-20-50 — 37 920 ₸SSD2-20-45 — 25 020 ₸SSD2-20-40 — 23 940 ₸SSD2-20-35 — 22 680 ₸SSD2-20-30 — 21 540 ₸SSD2-20-25 — 19 860 ₸SSD2-20-20 — 18 720 ₸
Тот же Ø, другой ход: SSD2-20-15SSD2-20-10SSD2-20-5
Тот же ход, другой Ø: SSD2-32-75SSD2-40-75SSD2-50-75SSD2-63-75
Категория: Компактные цилиндры SSD2 (SMC-формат)Статья: ISO 21287: компактные пневмоцилиндры — совместимость и подбор аналога
Соседние коды ряда SSD2: SSD2-20-40SSD2-20-45SSD2-20-50SSD2-25-5SSD2-25-10SSD2-25-15
SSD2-20-75 стоит 34 260 ₸ за штуку, цена с НДС 16 %: сумма НДС в ней — 4 726 ₸.
По Алматы доставку выполняет собственная служба доставки. В другие города Казахстана отправляем транспортными компаниями Alemtat и B-Express: срок доставки по республике — 5–10 рабочих дней. Цену доставки рассчитываем по весу и объёму и сообщаем заранее, до оплаты; в счёте она идёт отдельной строкой.
Самовывоз со склада в Алматы: ул. Садвакасова, 122, пн–пт 9:00–18:00, суббота и воскресенье — выходные.
Заказ и вопросы: +7 707 540-71-38 (звонок и WhatsApp), info@corneta.kz. Организациям и ИП Казахстана выставляем счёт с НДС.
Бұл бет SSD2-20-75 артикуліне арналған — WAALPC пневмоцилиндр. Төменде өлшемдері, бағасы және Алматыдағы қоймадан алу немесе Қазақстанның кез келген қаласына жеткізу тәртібі берілген.
Негізгі өлшемдері: поршень диаметрі — 20 мм, жүрісі — 75 мм; поршень ауданы шамамен 314 мм². Жұмыс қысымы 4, 6 және 8 бар болғанда теориялық итеру күші шамамен 126, 188 және 251 Н (F = p · π · D² / 4, үйкеліс ескерілмейді). Ауа шығыны: бір жүріске ≈ 0,17 нл (6 бар), бір цикл ≈ 0,33 нл; минутына цикл санына көбейтіп, желінің қажетті өнімділігін есептеңіз.
Ауыстыру алдында төрт нәрсені салыстырыңыз: диаметр мен жүріс, бекіту тәсілі, демпферлеу түрі және қосылыс бұрандасы. Позиция датчигі қойылатын болса, магнитті поршеньнің болуын да ескеріңіз.
Қалай тапсырыс беруге болады: беттегі кестеден позицияны таңдаңыз немесе артикул мен санын телефон, WhatsApp не info@corneta.kz арқылы жіберіңіз. Шотты ҚҚС-пен дайындаймыз, төлемнен кейін тауар жіберіледі.
SSD2-20-75 бағасы — 34 260 ₸, ҚҚС 16 % қоса (ҚҚС сомасы — 4 726 ₸). Алматыда тауарды өз жеткізу қызметіміз жеткізеді; республиканың басқа қалаларына Alemtat немесе B-Express арқылы жібереміз, мерзімі — 5–10 жұмыс күні. Жеткізу құнын салмақ пен көлемге қарай алдын ала хабарлаймыз және шотта бөлек жолмен көрсетеміз. Қоймадан өзіңіз алып кете аласыз: Алматы, Садвакасова көшесі, 122; жұмыс уақыты — дүйсенбіден жұмаға дейін 9:00–18:00, демалыс — сенбі, жексенбі.
Бізбен байланысыңыз: телефон және WhatsApp — +7 707 540-71-38, пошта — info@corneta.kz. Ұйымдар мен жеке кәсіпкерлерге ҚҚС бөлінген шот ұсынамыз.
Бұл көрсеткіштер диаметр мен жүріс бойынша есептелген және каталог деректерімен салыстыруға арналған; жобалауда 20–30 % қор қосыңыз.
Ауа шығыны циклдердің жиілігіне байланысты:
Бір жүрістегі жұмыс (6 бар): A = F · s ≈ 14,1 Дж. Бұл мән жүк көтеру немесе қысу операциясының энергия қорын бағалауға көмектеседі.
SSD2-20-75 таңдауын растау үшін мыналарды салыстырыңыз:
SSD2-20-75 бағасы — 34 260 ₸, ҚҚС 16 % қоса (оның ішінде ҚҚС — 4 726 ₸).
Қазақстанның басқа қалаларына Alemtat және B-Express қызметтері арқылы 5–10 жұмыс күнінде жеткіземіз. Алматыда өзіміздің жеткізу қызметіміз жұмыс істейді.
Иә: Алматы, Садвакасова көшесі, 122; дүйсенбіден жұмаға дейін 9:00–18:00, сенбі мен жексенбі — демалыс.
