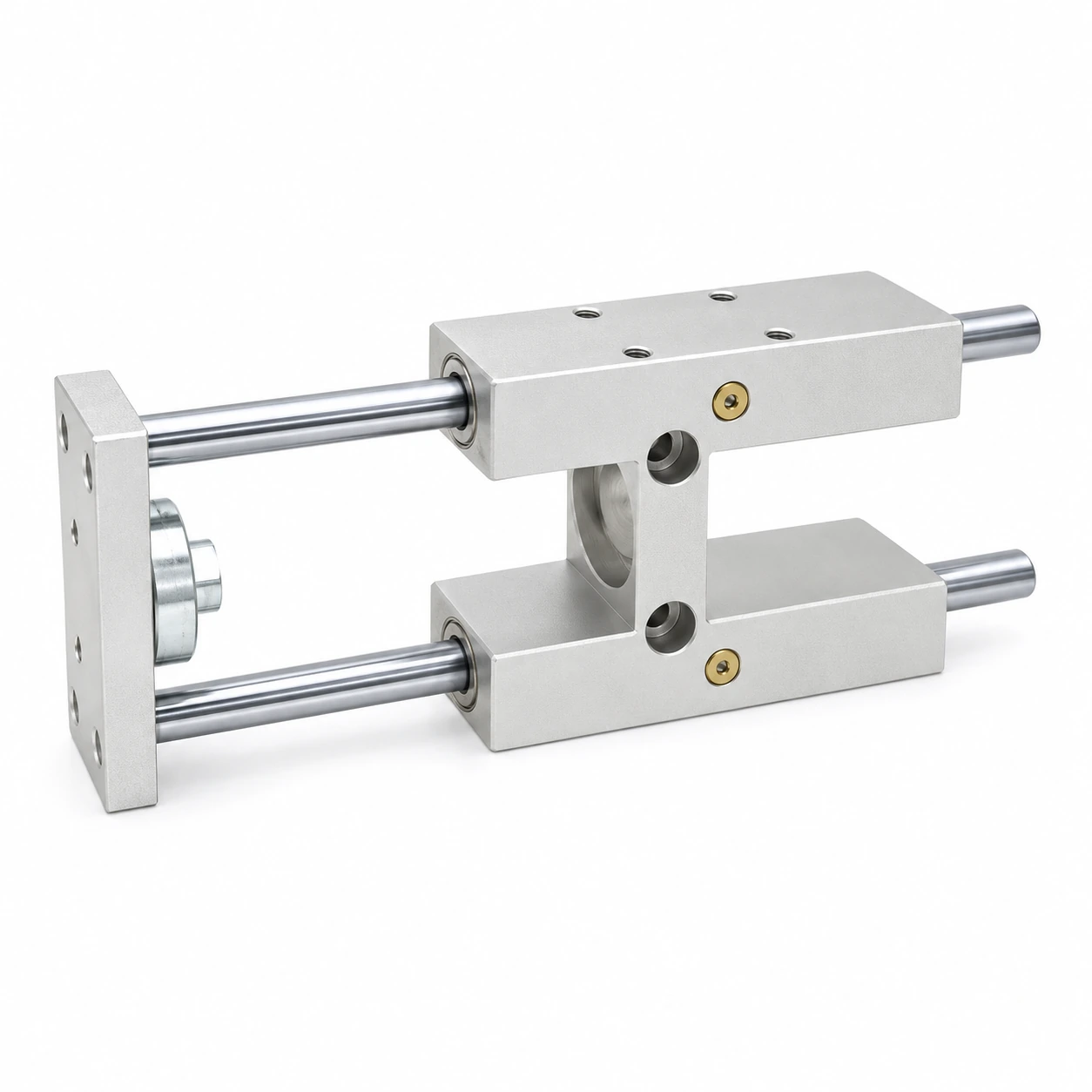

TMICL-12-16-75 пневмоцилиндр Ø16 ход 75

39 600 ₸ с НДС · склад в Алматы · доставка по Казахстану

TMICL-12-16-75: Ø16 мм, ход 75 мм, теоретически 121 Н при 6 бар. Совместимый аналог: AirTAC TMICL12X75, TMICL16X75.

Какие технические данные у TMICL-12-16-75?

Диаметр	16 мм
Ход	50–200 мм (выбирается; цена растёт с длиной хода)
Площадь поршня	2,0 см²
Усилие на выталкивание при 6 бар (0,6 МПа)	121 Н (теоретическое, без потерь на трение)
Объём камеры на полный ход	0,015 л
Демпфирование	Регулируемое пневматическое (Ø12 — резиновый буфер)
Максимальное рабочее давление	до 0,8 МПа по каталогу завода
Рабочая среда	очищенный сжатый воздух
Артикул	TMICL-12-16-75
Серия	TMICL, 63 исполнений в карточке
Цена	39 600 ₸; в серии цены от 38 700 до 388 920 ₸
Наличие	поставка 3–5 недель; в серии на складе 0 из 63
Совместимые бренды	AirTAC

Как расшифровать обозначение TMICL-12-16-75?

Обозначение TMICL-12-16-75 состоит из 4 частей, разделённых дефисом. TMICL — серия («пневмоцилиндр с направляющей рамой TMICL»). 16 — диаметр поршня в миллиметрах. 75 — ход в миллиметрах. Соседние обозначения того же ряда: TMICL-12-16-100, TMICL-12-16-50, TMICL-12-16-125, TMICL-12-16-150, TMICL-12-16-175. В карточке серии TMICL 63 исполнений с ценой от 38 700 до 388 920 ₸; TMICL-12-16-75 по цене снизу — 2-й.

Какое усилие развивает TMICL-12-16-75 при разном давлении?

Ø16 мм, F = P·π·D²/4: 4 бар — 80 Н; 5 бар — 101 Н; 6 бар — 121 Н; 7 бар — 141 Н. Площадь поршня 2,0 см². Значения теоретические, на обратном ходу — меньше на площадь штока.

Какой расход воздуха у TMICL-12-16-75 за один двойной ход?

Ø16 мм, ход 75 мм, шток Ø6 мм: объём цилиндра за двойной ход V = π/4·(2·D² − d²)·L = 28 см³, при 6 бар (изб.) это около 0,2 нл свободного воздуха. Для своих давления и числа циклов в минуту — калькулятор расхода воздуха, для усилия — калькулятор усилия цилиндра.

С какими кодами совместим TMICL-12-16-75?

Проверено по брендам: AirTAC — 2 кода. Всего 2 совместимых кодов у 1 бренда; ваш артикул TMICL-12-16-75 — наш ответ на любой из них.

Бренд	Код
AirTAC	TMICL12X75, TMICL16X75

Семейства: AirTAC TMICL · WAALPC TMICL · все аналоги AirTAC · все совместимые аналоги

Какая цена TMICL-12-16-75 и сколько идёт поставка?

TMICL-12-16-75 — 39 600 ₸ за штуку; в серии TMICL цены от 38 700 до 388 920 ₸, на складе 0 из 63 исполнений. Поставка 3–5 недель. Рядом по серии: TMICL-12-16-100 — 40 500 ₸; TMICL-12-16-50 — 38 700 ₸; TMICL-12-16-125 — 41 400 ₸; TMICL-12-16-150 — 42 300 ₸. Заказ: корзина, «Купить в 1 клик» или +7 707 540-71-38.

Чем TMICL-12-16-75 отличается от соседних размеров?

TMICL-12-16-100: ход 100 мм вместо 75 мм, цена 40 500 ₸, дороже на 900 ₸. TMICL-12-16-50: ход 50 мм вместо 75 мм, цена 38 700 ₸, дешевле на 900 ₸. TMICL-12-16-125: ход 125 мм вместо 75 мм, цена 41 400 ₸, дороже на 1 800 ₸. TMICL-12-16-150: ход 150 мм вместо 75 мм, цена 42 300 ₸, дороже на 2 700 ₸. Разброс цен среди этих соседей: от 38 700 до 42 300 ₸ при вашем 39 600 ₸.

Какие ещё размеры TMICL есть?

Ближайшие 8 типоразмеров — TMICL-12-16-100, TMICL-12-16-50, TMICL-12-16-125, TMICL-12-16-150, TMICL-12-16-175; цены соседей от 38 700 до 53 760 ₸, ваш артикул — 39 600 ₸.

TMICL-12-16-100 — 40 500 ₸TMICL-12-16-50 — 38 700 ₸TMICL-12-16-125 — 41 400 ₸TMICL-12-16-150 — 42 300 ₸TMICL-12-16-175 — 43 200 ₸TMICL-12-16-200 — 44 100 ₸TMICL-20-75 — 52 620 ₸TMICL-20-100 — 53 760 ₸

Тот же ход, другой Ø: TMICL-25-75TMICL-32-75TMICL-40-75TMICL-50-75

Категория: Стандартные цилиндры TMICL

Соседние коды ряда TMICL: TMICL-20-50TMICL-20-125TMICL-20-150TMICL-100-150TMICL-100-175TMICL-100-200

Все исполнения: Пневмоцилиндр с направляющей рамой TMICL →
