29 760 ₸ с НДС · склад в Алматы · доставка по Казахстану
Другие написания кода: TN20-300, TN 20-300, TN20300.

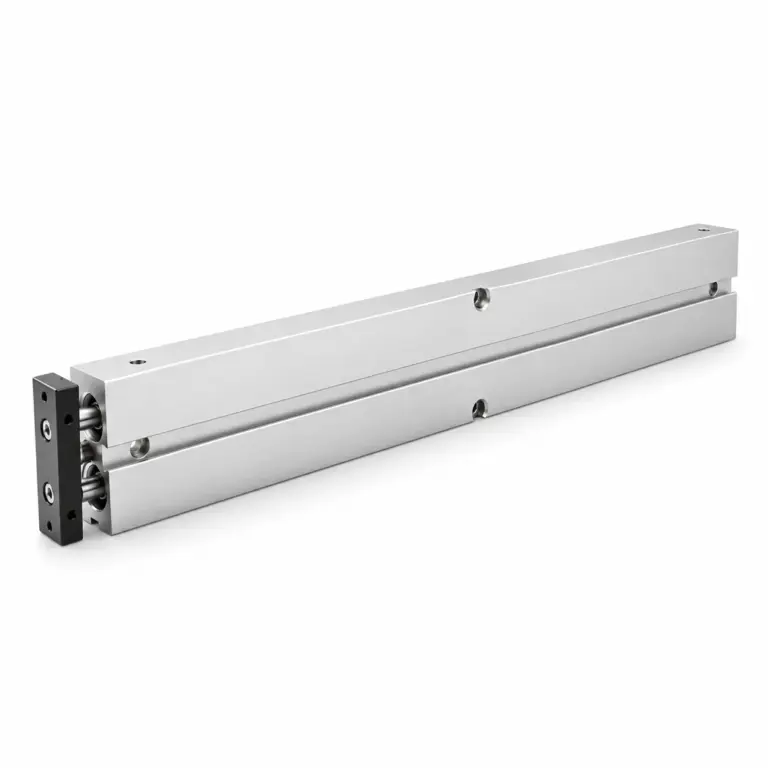

TN-20-300: Ø20 мм, ход 300 мм, теоретически 188 Н при 6 бар. Цена и наличие — по складу в Истре (Московская область).
| Диаметр поршня | 20 мм |
| Ход | 300 мм |
| Площадь поршня | 3,1 см² |
| Усилие на выталкивание при 6 бар (0,6 МПа) | 188 Н (теоретическое, без потерь на трение) |
| Объём камеры на полный ход | 0,094 л |
| Материал | Алюминиевый сплав |
| Рабочее давление | до 0,8 МПа по каталогу завода |
| Рабочая температура | H = 0…150 °C (стандарт = −5…80 °C) |
| Рабочая среда | очищенный сжатый воздух |
| Артикул | TN-20-300 |
| Серия | TN, 112 исполнений в карточке |
| Цена | 29 760 ₸; в серии цены от 7 980 до 240 480 ₸ |
| Наличие | поставка 3–5 недель; в серии на складе 0 из 112 |
Перед заказом сопоставьте выбранное исполнение с исходным цилиндром и условиями установки.
| Параметр | Что проверить перед заказом |
|---|---|
| Размеры | Сравните диаметр поршня, ход и монтажные размеры с чертежом вашей установки. |
| Шток | Уточните вид и размер резьбы штока и размеры присоединяемой детали. |
| Подключение воздуха | Сверьте размер резьбы портов, их расположение и доступ для подключения трубок. |
| Рабочий режим | Укажите давление в месте установки, требуемое усилие, скорость и число циклов. |
| Исполнение | Уточните требования к демпфированию, датчикам положения и условиям рабочей среды. |
Для подбора пришлите исходный артикул, фото шильдика и чертёж установки вместе с рабочими параметрами.
Обозначение TN-20-300 состоит из 3 частей, разделённых дефисом. TN — серия («пневмоцилиндр с двумя штоками TN — Ø10–50 мм, ход 10–300 мм»). 20 — диаметр поршня в миллиметрах. 300 — ход в миллиметрах. Соседние обозначения того же ряда: TN-20-175, TN-20-200, TN-20-250, TN-25-10, TN-25-20, TN-25-30. В карточке серии TN 112 исполнений с ценой от 7 980 до 240 480 ₸; TN-20-300 по цене снизу — 66-й.
Ø20 мм, F = P·π·D²/4: 4 бар — 126 Н; 5 бар — 157 Н; 6 бар — 188 Н; 7 бар — 220 Н. Площадь поршня 3,1 см². Значения теоретические, на обратном ходу — меньше на площадь штока.
Ø20 мм, ход 300 мм, шток Ø8 мм: объём цилиндра за двойной ход V = π/4·(2·D² − d²)·L = 173 см³, при 6 бар (изб.) это около 1,2 нл свободного воздуха. Для своих давления и числа циклов в минуту — калькулятор расхода воздуха, для усилия — калькулятор усилия цилиндра.
В карточке серии TN в реестре 112 исполнений с ценой от 7 980 до 240 480 ₸. Диаметры поршня: от 10 до 50 мм, всего 7; TN-20-300 — 3-й по возрастанию, ближайшие: 16 и 25 мм. При Ø20 мм ходов в серии от 10 до 300 мм, всего 16; ход 300 мм — 16-й по возрастанию, ближайшие: 250 мм. По цене TN-20-300 — 66-й снизу из 112 исполнений (29 760 ₸). Нужен совместимый аналог к коду другой марки — пришлите обозначение, сверим исполнение.
TN-20-300 (Ø20 мм, ход 300 мм) стоит 29 760 ₸. В ряду серии TN перед ним стоит TN-20-250 (Ø20 мм, ход 250 мм) — 27 420 ₸, дешевле на 2 340 ₸. После него — TN-25-10 (Ø25 мм, ход 10 мм) — 15 660 ₸, дешевле на 14 100 ₸. Ещё раньше — TN-20-200 (Ø20 мм, ход 200 мм) — 23 100 ₸, дешевле на 6 660 ₸. Следом — TN-25-20 (Ø25 мм, ход 20 мм) — 16 260 ₸, дешевле на 13 500 ₸. Три шага назад — TN-20-175 (Ø20 мм, ход 175 мм) — 21 900 ₸, дешевле на 7 860 ₸. Три шага вперёд — TN-25-30 (Ø25 мм, ход 30 мм) — 16 800 ₸, дешевле на 12 960 ₸. Дальше по ряду: TN-20-100 — 16 560 ₸ (на 6 шага раньше); TN-20-125 — 18 180 ₸ (на 5 шага раньше); TN-20-150 — 19 260 ₸ (на 4 шага раньше); TN-25-40 — 17 340 ₸ (на 4 шага позже); TN-25-50 — 17 940 ₸ (на 5 шага позже); TN-25-60 — 18 480 ₸ (на 6 шага позже). Дешевле него в ряду — 59 из 106 исполнений, одинаковой цены ни у кого нет; позиция в порядке размеров — 42-я из 106.
К серии TN в каталоге есть отдельные карточки (ремкомплекты) — у каждой свои артикулы и цены, позиции кладутся в одну корзину с TN-20-300.
Ремкомплект (уплотнения) пневмоцилиндра TN
Кроме серии TN в категории «Двухштоковые цилиндры TN (AirTAC-формат)» в каталоге есть ещё 6 карточек, ссылки ниже. У каждой свои исполнения, цены и наличие.
Пневмоцилиндр с двумя штоками CXSJMПневмоцилиндр с двумя штоками STMBПневмоцилиндр компактный DPDM многопозиционного монтажаПневмоцилиндр с двумя штоками CXSWПневмоцилиндр с двумя штоками STWПневмоцилиндр с двумя штоками CXSM
Семейства: CHELIC TN · AirTAC TN · SNS TN · XCPC TN · все совместимые аналоги
TN-20-300 — 29 760 ₸ за штуку; в серии TN цены от 7 980 до 240 480 ₸, на складе 0 из 112 исполнений. Поставка 3–5 недель. Рядом по серии: TN-20-250 — 27 420 ₸; TN-20-200 — 23 100 ₸; TN-20-175 — 21 900 ₸; TN-20-150 — 19 260 ₸. Цена — по каталогу на 29.10.2026. Заказ: корзина, «Купить в 1 клик» или +7 707 540-71-38.
TN-20-250: ход 250 мм вместо 300 мм, цена 27 420 ₸, дешевле на 2 340 ₸. TN-20-200: ход 200 мм вместо 300 мм, цена 23 100 ₸, дешевле на 6 660 ₸. TN-20-175: ход 175 мм вместо 300 мм, цена 21 900 ₸, дешевле на 7 860 ₸. TN-20-150: ход 150 мм вместо 300 мм, цена 19 260 ₸, дешевле на 10 500 ₸. Разброс цен среди этих соседей: от 19 260 до 27 420 ₸ при вашем 29 760 ₸.
Ближайшие 8 типоразмеров — TN-20-250, TN-20-200, TN-20-175, TN-20-150, TN-20-125; цены соседей от 15 780 до 27 420 ₸, ваш артикул — 29 760 ₸.
TN-20-250 — 27 420 ₸TN-20-200 — 23 100 ₸TN-20-175 — 21 900 ₸TN-20-150 — 19 260 ₸TN-20-125 — 18 180 ₸TN-20-100 — 16 560 ₸TN-20-90 — 16 260 ₸TN-20-80 — 15 780 ₸
Тот же Ø, другой ход: TN-20-70TN-20-60TN-20-50TN-20-40
Тот же ход, другой Ø: TN-16-300TN-25-300TN-32-300
Категория: Двухштоковые цилиндры TN (AirTAC-формат)Статья: AirTAC TN: двухштоковый цилиндр с направляющими — расшифровка кода и совместимый аналог WAALPC TN
Соседние коды ряда TN: TN-20-175TN-20-200TN-20-250TN-25-10TN-25-20TN-25-30
Совместимый аналог серии TN подобран к кодам марок: AirTAC — 132 кода; XCPC — 110 кодов; CHELIC — 104 кода; STNC — 66 кодов; SNS — 66 кодов — в числе только обозначения, проверенные по каталогу марки. В карточке серии 112 исполнений с ценой в каталоге, от 7 980 до 240 480 ₸; на складе — 0. TN-20-300 — 29 760 ₸. Пришлите код вашей марки — сверим исполнение и ответим с ценой.
На странице аналогов: размер TN-20-300
Стоимость TN-20-300 — 29 760 ₸, НДС 16 % уже включён (4 105 ₸). Расчёт — в тенге, по счёту.
Доставка по Алматы — силами собственной службы. По остальному Казахстану — Alemtat и B-Express, 5–10 рабочих дней с момента отгрузки. Стоимость доставки зависит от веса и объёма груза; мы называем её до оплаты и указываем в счёте отдельной строкой.
Заберите заказ сами: Алматы, ул. Садвакасова, 122; работаем с понедельника по пятницу, 9:00–18:00 (сб и вс — выходные).
Связь: телефон и WhatsApp +7 707 540-71-38, почта info@corneta.kz. Для юридических лиц и ИП — счёт с выделенным НДС.
TN-20-300 — біздің каталогтағы пневмоцилиндр артикулі (өндіруші — WAALPC). Параметрлерін тексеріп, бағасын теңгемен көріп, тапсырысты телефон, WhatsApp немесе электрондық пошта арқылы рәсімдей аласыз.
TN-20-300 цилиндрінің поршень диаметрі 20 мм, жүріс ұзындығы 300 мм, ал поршень ауданы шамамен 314 мм². Жұмыс қысымы 4, 6 және 8 бар болғанда теориялық итеру күші шамамен 126, 188 және 251 Н (F = p · π · D² / 4, үйкеліс ескерілмейді). 6 бар қысымда бір жүріске шамамен 0,66 нл, ал толық циклға (алға және артқа) шамамен 1,32 нл сығылған ауа жұмсалады — компрессор мен ресивер таңдағанда осыны ескеріңіз.
Цилиндрді таңдағанда тексеріңіз: поршень диаметрі мен жүріс ұзындығы, бекіту түрі, демпферлеу (серпімді немесе реттелетін), магнитті поршень мен датчик ойығы, қосылыс бұрандасы. Бұл параметрлерді өз бұйымыңыздың шильдигіндегі белгілеумен салыстырыңыз.
Қалай тапсырыс беруге болады: беттегі кестеден позицияны таңдаңыз немесе артикул мен санын телефон, WhatsApp не info@corneta.kz арқылы жіберіңіз. Шотты ҚҚС-пен дайындаймыз, төлемнен кейін тауар жіберіледі.
TN-20-300 бағасы — 29 760 ₸, ҚҚС 16 % қоса (ҚҚС сомасы — 4 105 ₸). Алматы бойынша жеткізуді өзіміздің жеткізу қызметі жүзеге асырады. Қазақстанның басқа қалаларына тапсырыс 5–10 жұмыс күнінде Alemtat және B-Express қызметтері арқылы жеткізіледі. Жеткізу құны салмағы мен көлеміне қарай есептеліп, төлемге дейін айтылады. Өзі алып кету: Алматы, Садвакасова көшесі, 122, дүйсенбі–жұма 9:00–18:00, сенбі мен жексенбі — демалыс.
Бізбен байланысыңыз: телефон және WhatsApp — +7 707 540-71-38, пошта — info@corneta.kz. Ұйымдар мен жеке кәсіпкерлерге ҚҚС бөлінген шот ұсынамыз.
Бұл көрсеткіштер диаметр мен жүріс бойынша есептелген және каталог деректерімен салыстыруға арналған; жобалауда 20–30 % қор қосыңыз.
Компрессор өнімділігін таңдау үшін ауа шығынын қараңыз:
Бір жүрістегі жұмыс (6 бар): A = F · s ≈ 56,5 Дж. Жұмыс көрсеткіші цилиндрдің жүктемемен үйлесуін тексеруге қажет.
Тапсырыс беру алдында мына тармақтарды тексеріңіз:
TN-20-300 бағасы — 29 760 ₸, ҚҚС 16 % қоса (оның ішінде ҚҚС — 4 105 ₸).
Республика бойынша — 5–10 жұмыс күні, тасымалдаушылар: Alemtat және B-Express. Алматы ішінде жеткізуді өзіміз жасаймыз.
Иә: Алматы, Садвакасова көшесі, 122; дүйсенбіден жұмаға дейін 9:00–18:00, сенбі мен жексенбі — демалыс.
