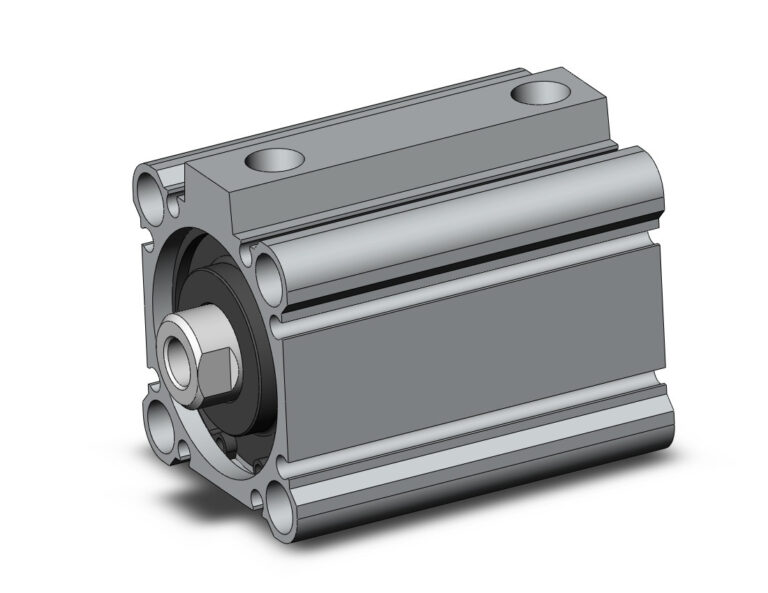

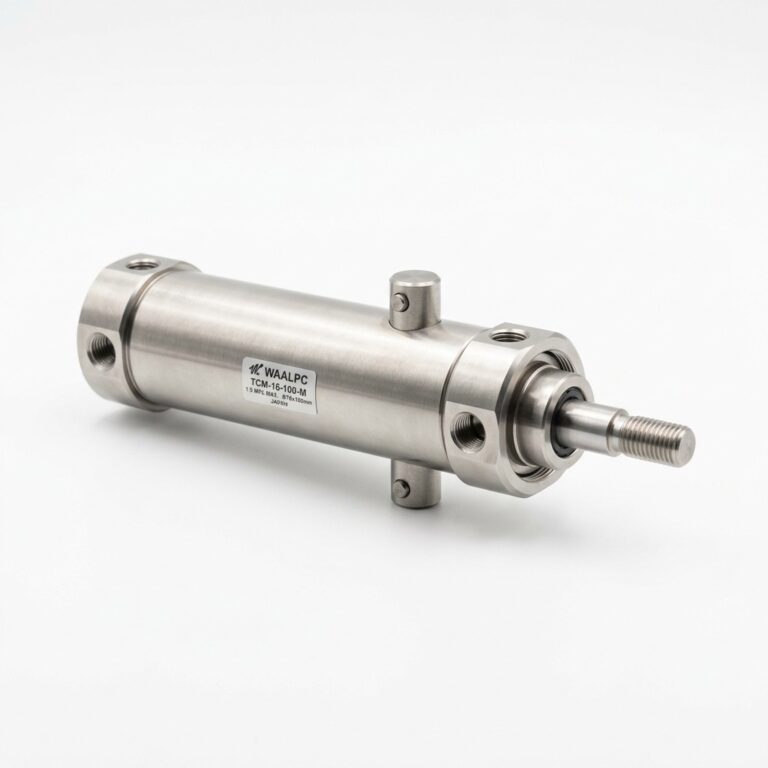

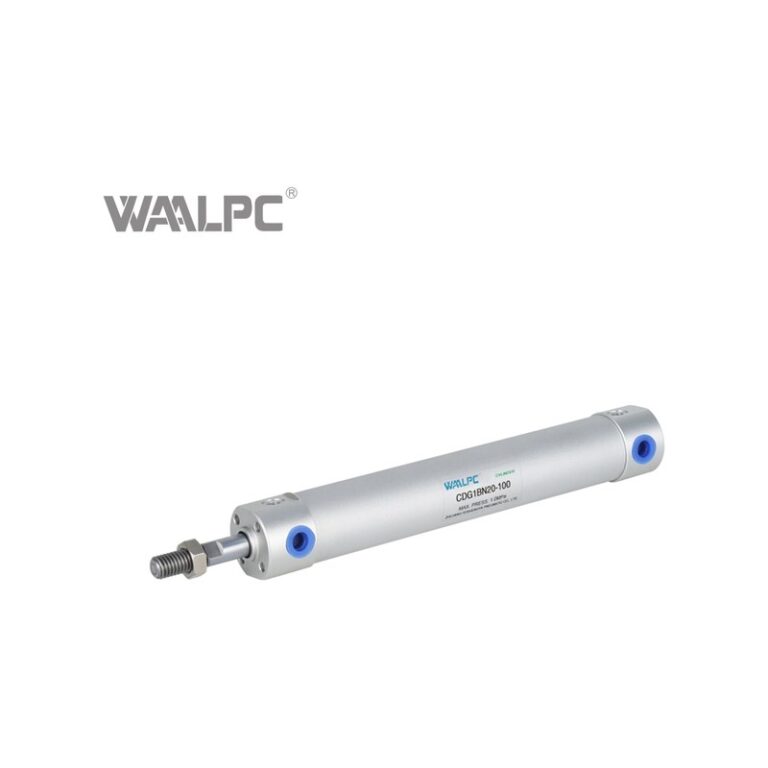

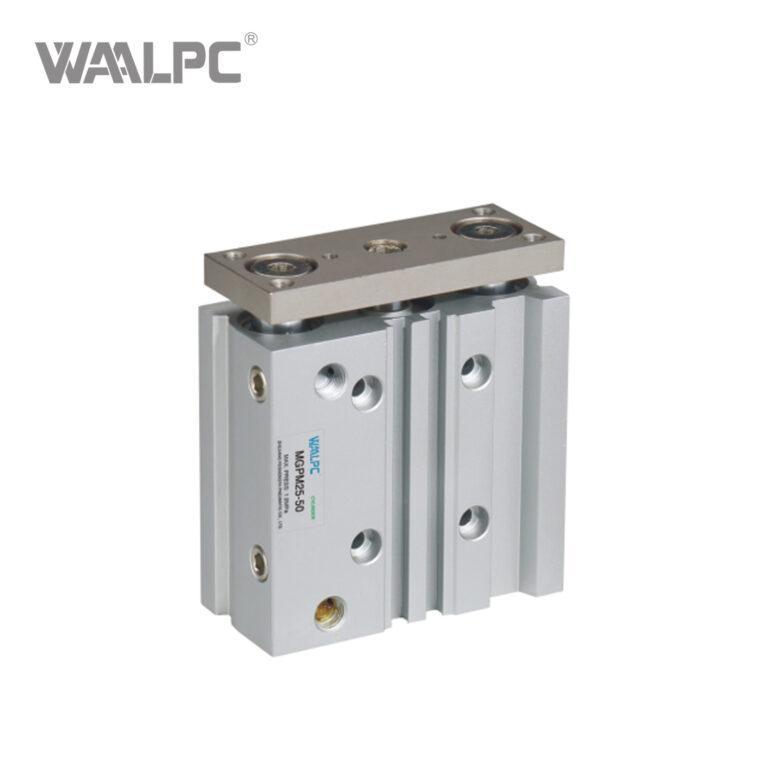

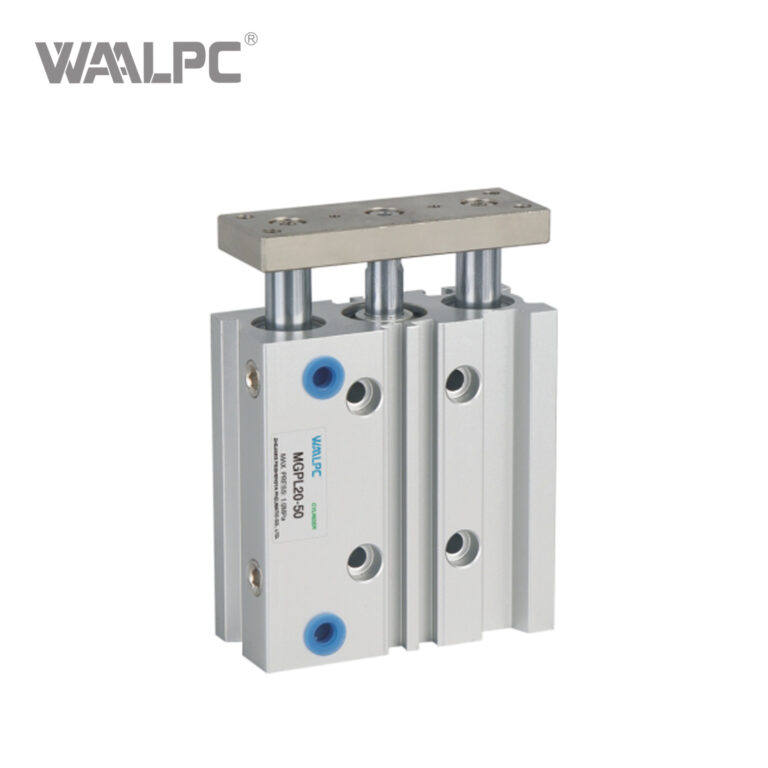

Пневмоцилиндры

Как рассчитать диаметр пневмоцилиндра?

F = P · π · D²/4, где F — требуемое усилие (Н), P — рабочее давление (Па, обычно 600000 для 6 бар), D — диаметр поршня (м). Пример: нужно усилие 1000 Н при 6 бар → D = √(4·1000/(π·600000)) = 46 мм → берём ближайший стандартный D=50 мм (запас 1.18×). Калькулятор автоматически: /tools/cylinder-force/.

Магнитный поршень всегда нужен?

Нет. Магнитный поршень требуется, если в системе автоматики нужна обратная связь — PLC должен знать «шток выдвинут» или «шток втянут». Тогда на цилиндр ставится геркон или индуктивный датчик, считывающий магнит поршня. Если задача простая (например, прижим до упора), магнит не нужен — экономия 10-15%.

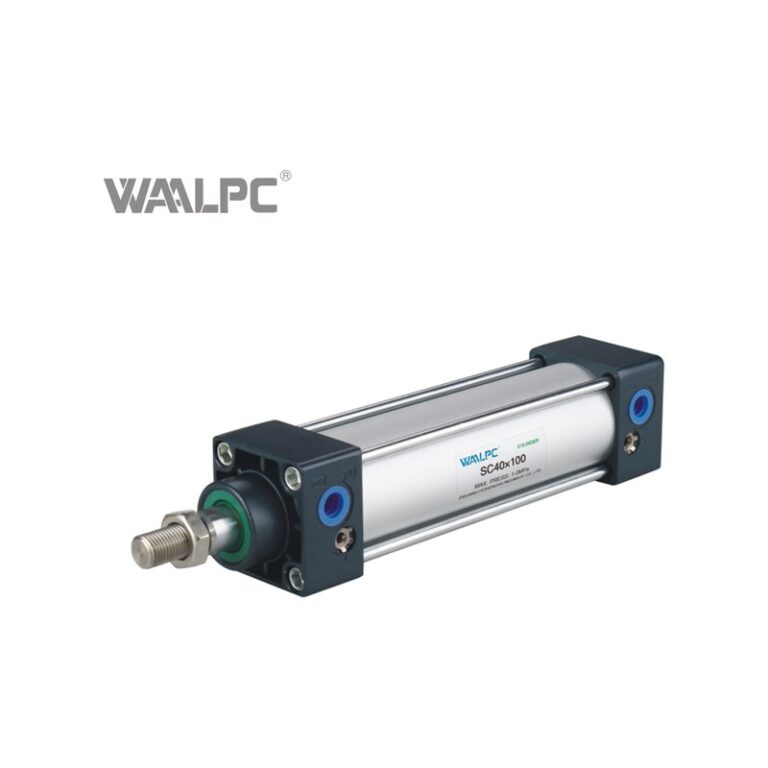

Какой стандарт выбрать: ISO 15552, ISO 6432, MAL или SC?

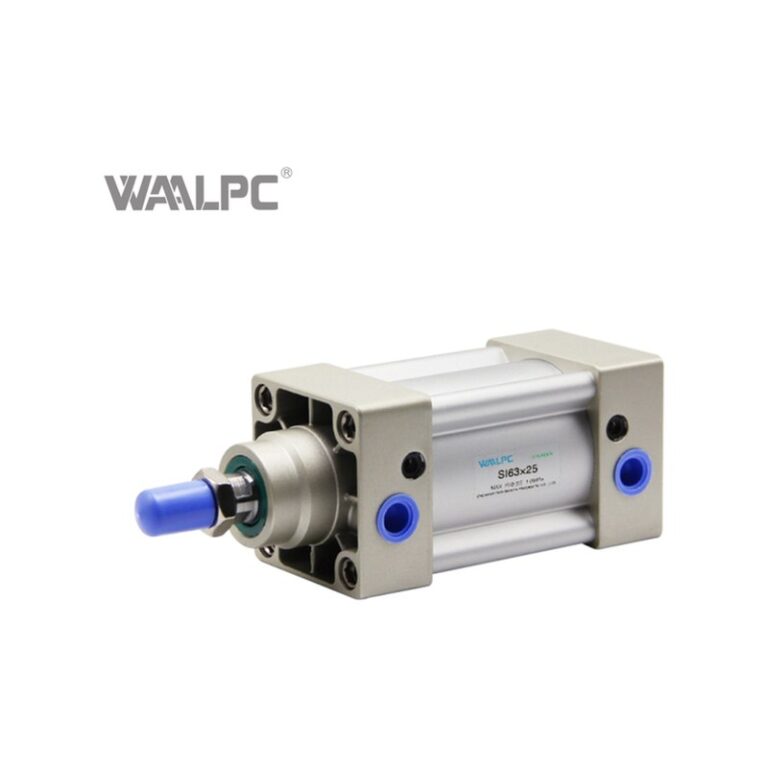

ISO 15552 — для серьёзной автоматики с прицелом на ремонт и совместимость (стандарт всех европейских производителей). ISO 6432 — мини-цилиндры D 8-25 мм, для точной автоматики. MAL — китайский стандарт лёгких задач, дешевле ISO в 2-3×. SC — для тяжёлых ударных нагрузок (прессование, штамповка). Если есть требование «как Festo» — берите ISO 15552.

Что делать, если шток заедает на втягивании?

Три возможных причины. 1) Загрязнение полости цилиндра — продуть воздухом и заменить фильтр БПВ (5 мкм). 2) Уплотнения поршня изношены — замена ремкомплекта (для WAALPC DSBC доступны). 3) Несоосность монтажа — перекос направляющих штока. Проверьте параллельность лап в плоскости движения. 4) Превышен рабочий диапазон — давление выше 10 бар разрушает уплотнения.

Есть ли совместимый аналог Festo DSBC?

Да, WAALPC DSBC — совместимый аналог. Совпадают: межосевое расстояние крепёжных отверстий, диаметр посадки штока, резьбы портов, длина и тип демпфирования, способ установки датчиков. Ставится в существующий монтаж без переходных пластин. Действующая цена — на странице серии /seriya-dsbc/, там же сравнительная таблица.
