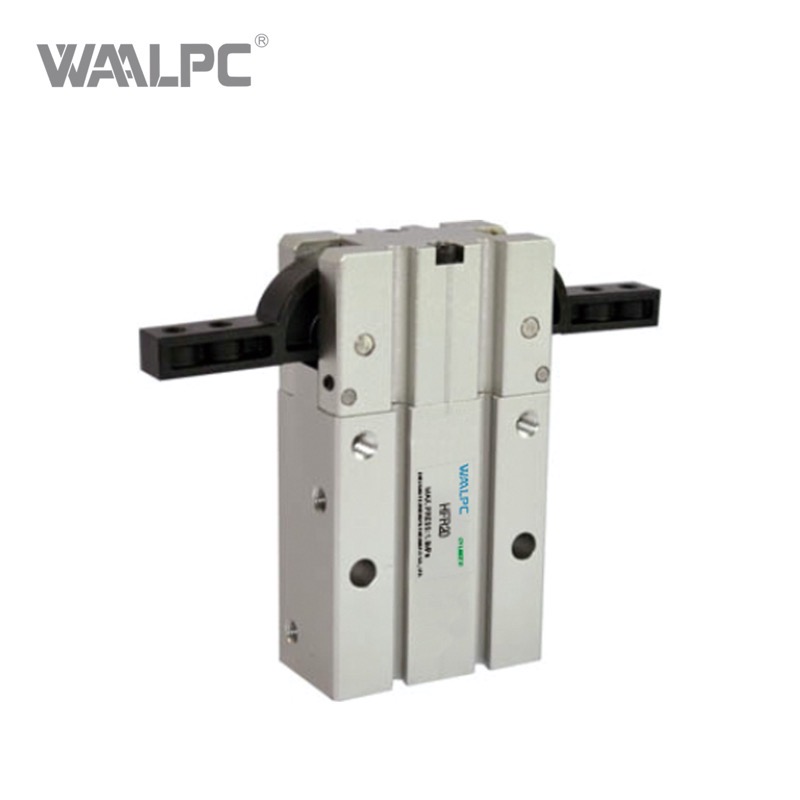

Пневмозахват HFR

Name: Пневмозахват HFR
Brand: WAALPC
SKU: HFR-10
Availability: InStock

Пневмозахват HFR, Ø 10–32 мм.

Артикулы серии: HFR-10, HFR-16, HFR-20 (всего 10 модификаций)

+7 707 540-71-38 · WhatsApp на всех номерах ·

от 27 960 ₸ Выбрать исполнение

✓ Статус Поставщик WAALPC в Казахстане · сертификат

поставка 2–4 недели

Ключевые характеристики

Температура окр. среды

−20…+80 °C

Рабочая среда

очищенный сжатый воздух

Материал корпуса

анодированный алюминиевый сплав

Артикул: HFR-10

✓ Срок поставка 2–4 недели, срок подтверждаем при заказе ✓ Гарантия 12 месяцев WAALPC · возврат по ЗоЗПП ✓ Статус Поставщик WAALPC в Казахстане · сертификат ✓ Юрлицам счёт, накладная, ЭСФ · госзакупок · паспорт ✓ Импорт ввоз в Республику Казахстан

Описание

Характеристики

Аналоги

Чертёж

Документы

Пневмозахват WAALPC HFR — пневматический захват для удержания и переноса деталей. Типоразмер Ø 10–32 мм. Температура −20…+80 °C, рабочая среда — очищенный сжатый воздух; корпус из анодированного алюминиевого сплава.

Конструкция и принцип работы

Корпус гриппера обработан из анодированного алюминиевого сплава, что обеспечивает лёгкость, коррозионную стойкость и долговечность. Внутри расположен зубчато-реечный (или клиновой) механизм синхронизации губок, обеспечивающий точное центрирование и одинаковое усилие на каждую губку. Уплотнения из нитриловой резины (NBR) обеспечивают надёжную герметичность по всему диапазону рабочих давлений. Конструкция предусматривает посадочные места для индуктивных и герконовых датчиков положения, что позволяет интегрировать гриппер в системы автоматического контроля.

Технические данные

Диаметр поршня: 10–32 мм
Температурный диапазон: −20…+80 °C
Рабочая среда: очищенный сжатый воздух
Тип привода: пневматический
Материал корпуса: анодированный алюминиевый сплав
Исполнение: N — крепление через сквозные отверстия
Аналог: AirTAC HFR
Пример артикула: HFR-N-20

Применение

Применяется в роботизированных ячейках для захвата и переноса деталей: операции захвата и переноса, сборочные линии, упаковка штучной продукции, перемещение между конвейерами и обрабатывающими станками. Подходит для лёгких и средних деталей с плоскими, цилиндрическими и фасонными поверхностями.

Поставка и комплектация

В комплект поставки входят: пневмоцилиндр в указанной конфигурации, монтажный паспорт с присоединительными размерами, рекомендации по подбору датчиков и принадлежностей. Оригинальная упаковка производителя WAALPC.

Это позволяет подобрать аналог без переделки оснастки, изменения программного обеспечения управления и переобучения операторов. Совместимость подтверждена по полному набору параметров: диаметру поршня, рабочему давлению, температурному диапазону и материалам уплотнений. Эксплуатационные характеристики соответствуют оригинальному изделию по ресурсу и надёжности при работе в типовых условиях промышленной автоматизации.

Контроль качества

Каждое изделие проходит выходной контроль на герметичность, плавность хода и срабатывание датчиков. Производство WAALPC сертифицировано по системе менеджмента качества ISO 9001. Партии комплектуются паспортом качества с указанием параметров испытаний.

Как расшифровать артикул HFR?

Формат: {модификация}

HFR — серия
Модификация: HFR-10 / HFR-16 / HFR-20 / HFR-25 / HFR-32 / HFR-N-10 / HFR-N-16 / HFR-N-20 / HFR-N-25 / HFR-N-32

Пример: HFR-10

Категории: Модули линейно-поворотные · Пневматические захваты

Что покупают вместе с HFR?

HFR: 10 исполнений от 27 960 ₸, размеры: 10, 16, 20, 25, 32.

Фитинги Пневмотрубки Пневмоцилиндры

Разделы подобраны для серии HFR.

Автор: команда CORNETA.TECH.

Типовая схема применения

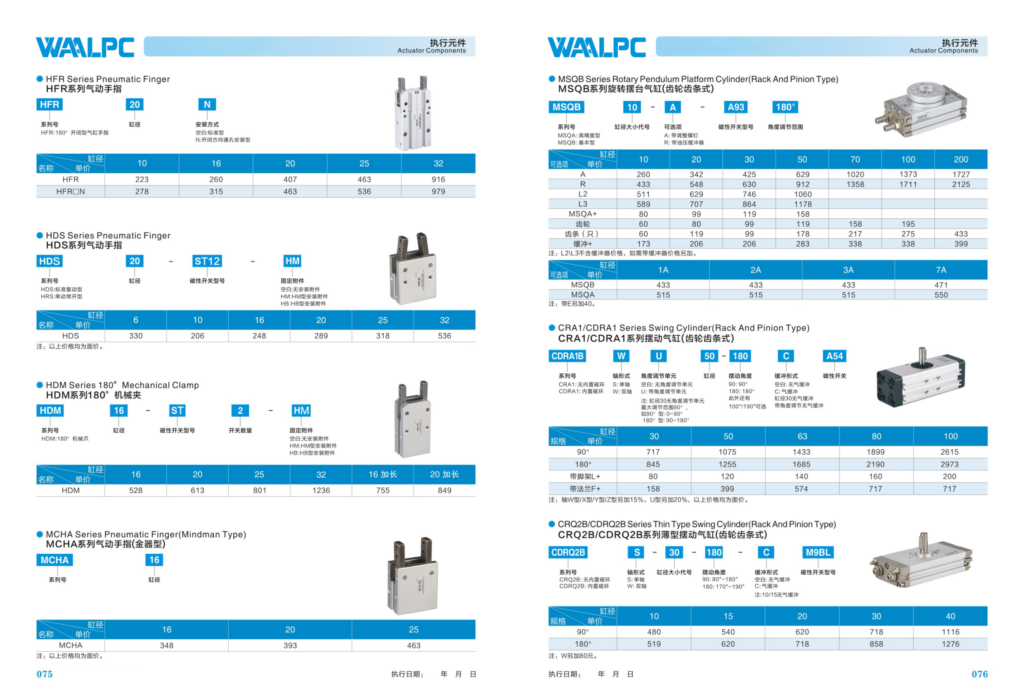

Сколько стоят исполнения HFR?

В реестре 10 исполнений HFR с ценой: от 27 960 ₸ (HFR-10) до 122 640 ₸ (HFR-N-32). По ряду: HFR-10 — 27 960 ₸, HFR-16 — 32 580 ₸, HFR-N-10 — 34 800 ₸, HFR-N-16 — 39 480 ₸, HFR-20 — 51 000 ₸, HFR-25 — 58 020 ₸, HFR-N-20 — 58 020 ₸, HFR-N-25 — 67 140 ₸.

Какие типоразмеры есть у HFR?

У HFR 5 типоразмеров: Ø10, 16, 20, 25, 32 мм. По размерам: Ø10 мм — 2 исполнения, от 27 960 ₸; Ø16 мм — 2 исполнения, от 32 580 ₸; Ø20 мм — 2 исполнения, от 51 000 ₸; Ø25 мм — 2 исполнения, от 58 020 ₸; Ø32 мм — 2 исполнения, от 114 720 ₸.

Какие характеристики у серии HFR?

Тип: Пневмозахват; Материал: Алюминиевый сплав; Рабочая среда: Сжатый воздух (фильтрованный); Рабочая температура: −10…+60 °C.

Какие особенности у серии HFR?

Серия HFR — двухгубочный пневмозахват с раскрытием губок на 180°, совместимый аналог AirTAC HFR. От рычажного HDM с тем же раскрытием отличается рядом диаметров — есть 10 мм — и температурой -20…+70 °C против 0…+60 °C. Диаметры 10, 16, 20, 25 и 32 мм, давление 0,15–0,7 МПа (для 10 мм — от 0,2 МПа), до 60 циклов в минуту, повторяемость ±0,2 мм. Магнит встроен во всех исполнениях, губки из нержавеющей стали. Крепление через резьбовые отверстия или, в исполнении N, через сквозные.
