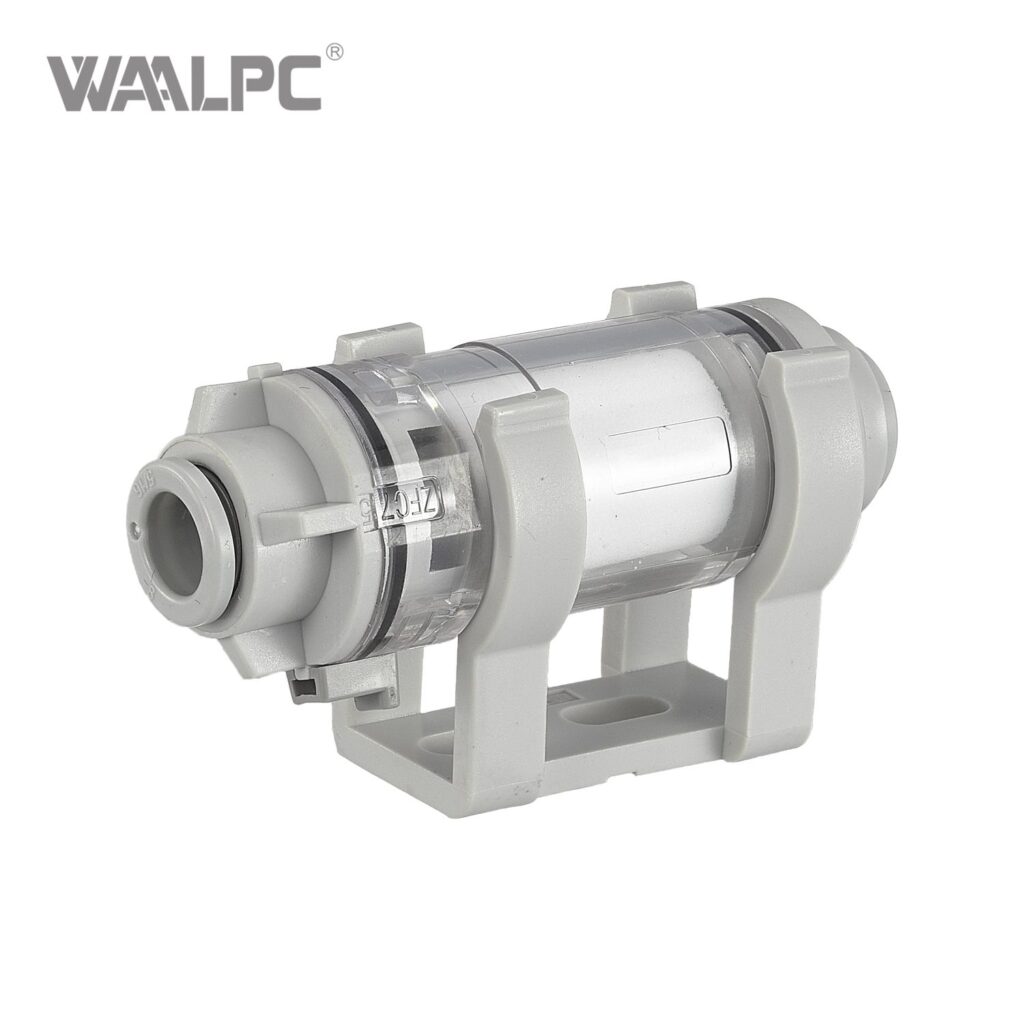

Вакуумный фильтр ZFC (SMC-формат)

О серии

ZFC — линейный (inline) фильтр для вакуумных и пневматических магистралей: задерживает пыль и загрязнения на входе в эжектор, вакуумный насос или другой чувствительный узел. Устанавливается прямо в линию, отдельного корпуса под сменный элемент не требует.

Какие исполнения входят в серию ZFC?

В серии 18 исполнений. Обозначения ряда: ZFC100-04B, ZFC100-06B, ZFC100-08B, ZFC100-10B, ZFC100-12B, ZFC100B, ZFC200-04B, ZFC200-06B и другие. Каждое исполнение — отдельная позиция со своим типоразмером; полный перечень с ценами приведён в таблице этой карточки. Цены берутся из реестра и обновляются вместе с ним, поэтому в описании чисел мы не держим.

Как подобрать нужное исполнение ZFC?

У фильтра смотрят на пропускную способность (расход) и соответствие расходу защищаемого узла — эжектора или вакуумного насоса, перед которым он ставится. Резьбу присоединения смотрят в обозначении: тело серии (100/200 или 53/54/74/75/76/77) определяет типоразмер порта.

Когда поставка и что входит в комплект?

Срок поставки — 2–4 недели после согласования спецификации; так идёт 98,9 % каталога, это обычный порядок работы. В комплект входит сам узел; крепёж, уплотнения под конкретное присоединение и сопутствующие элементы заказываются отдельно. Чертежи и 3D-модели высылаем по запросу при подтверждении заказа.

Совместимость с импортными аналогами

Совместимый аналог — SMC ZFC (совпадают присоединительные и установочные размеры, серия ZFC).

Как расшифровать артикул ZFC?

Формат: ZFC{типоразмер корпуса}{размер порта}

• ZFC — серия
• Типоразмер корпуса: Ø 53 мм / Ø 54 мм / Ø 74 мм / Ø 75 мм / Ø 76 мм / Ø 77 мм / Ø 100 мм / Ø 200 мм
• Размер порта: B / -04B / -06B / -08B / -10B / -12B

Пример: ZFC53B
