Подбор аналога Festo DSNU (ISO 6432): WAALPC-аналоги по Ø8-25

Серия Festo DSNU — это круглый мини-пневмоцилиндр одностороннего и двустороннего действия с резьбовыми концами по стандарту ISO 6432. До 2022 года DSNU стоял на десятках тысяч российских установок: подача заготовок, упоры, прижимы, отсечки на конвейерах, простейшие толкатели. После ухода Festo с прямых поставок инженеры ищут совместимый аналог DSNU, который встанет на штатный кронштейн без переделки посадочного места.

В этой статье разбираем, чем именно Festo DSNU отличается от других мини-цилиндров, какие диаметры серий WAALPC DSNU и MAL обеспечивают функциональную совместимость по ISO 6432, и как корректно подобрать аналог по монтажу, ходу и присоединительной резьбе. Все артикулы и размеры даны по официальным каталогам производителей.

Что такое Festo DSNU и почему его так часто меняют

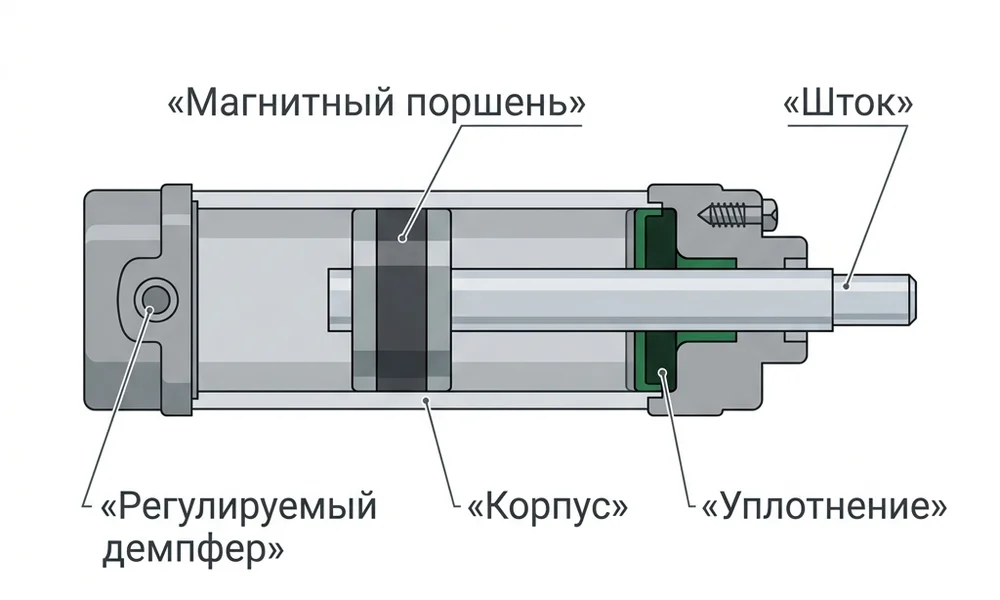

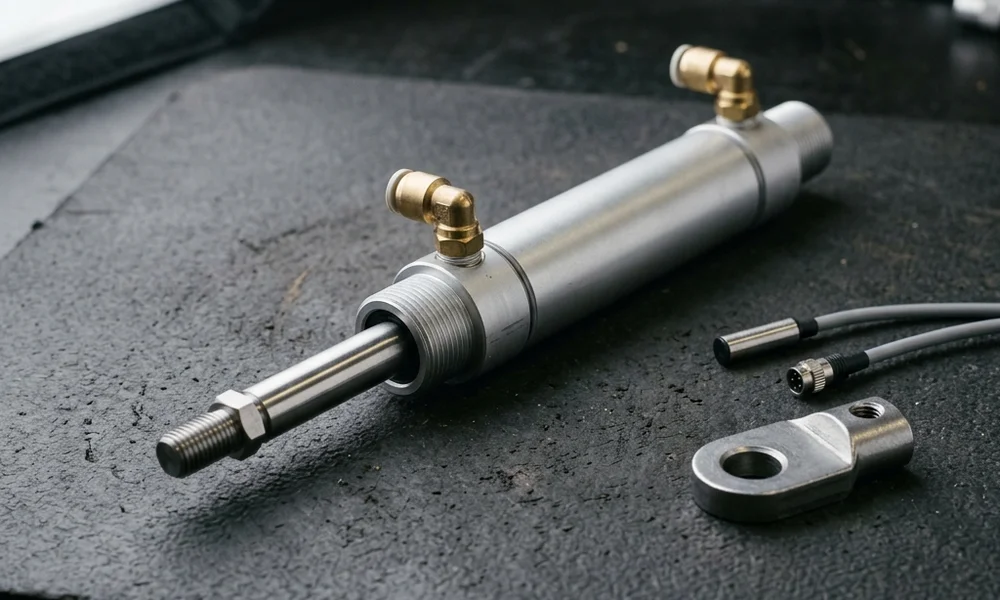

DSNU — это пневмоцилиндр с круглым корпусом из анодированного алюминия или нержавеющей стали, диаметром поршня 8, 10, 12, 16, 20, 25 и 32 мм. Стандартный ход — от 10 до 500 мм. Конструктивно DSNU полностью соответствует ISO 6432: резьбовые концы на торцах корпуса, резьба штока по той же серии, фиксированные монтажные размеры между торцами. Это значит, что при переходе на любой другой цилиндр стандарта ISO 6432 совпадают четыре критичные величины: диаметр поршня, ход, резьба штока и расстояние между торцами при втянутом штоке.

Festo DSNU выпускается в нескольких исполнениях:

• DSNU-…-PPV-A — регулируемое пневматическое демпфирование в обоих концах хода + магнитный поршень;
• DSNU-…-P-A — упругое демпфирование (без регулировки) + магнитный поршень;
• DSNU-S — короткое исполнение со стандартным демпфированием.

Важно про код: суффикс -A в конце артикула означает магнитный поршень — это не отдельная серия, а опция поверх типа демпфирования (PPV, P). Магнит нужен для бесконтактных датчиков положения; отдельного исполнения «DSNU-PA» у Festo нет.

Магнитный поршень есть практически во всех современных DSNU, потому что без него невозможно поставить датчики положения SMT/SME. На российских производствах конкретно эта опция нужна почти всегда — именно поэтому при подборе аналога DSNU важно сразу проверить, что у аналога тоже есть магнитное исполнение и совместимый паз под датчик.

Где DSNU стоит на российских заводах

По данным наших подборов за 2024-2026 годы, Festo DSNU чаще всего встречается в трёх сценариях. Первый — простые тактовые операции в пищевой и упаковочной промышленности: отсечка, упор, толкатель, подача этикетки. Второй — мелкая сборка в электронике и приборостроении, где нужен ход 10-50 мм при диаметре 8-16 мм. Третий — пневмоавтоматика на лабораторных и испытательных стендах, где DSNU выбирали из-за качества обработки штока и стабильности характеристик.

Во всех трёх сценариях критичны не «бренд» и не материал поршня, а именно стандарт ISO 6432: посадочные кронштейны, проушины, вилки и шарниры покупались под этот стандарт и менять их вместе с цилиндром экономически бессмысленно.

Стандарт ISO 6432: что должен знать инженер при подборе

ISO 6432 фиксирует геометрию мини-цилиндра с круглым корпусом и резьбовыми концами. Для подбора важны следующие размеры:

Ø поршня	Резьба корпуса	Резьба штока	Размер «под ключ»
8 мм	M12×1,25	M4	7 мм
10 мм	M12×1,25	M4	7 мм
12 мм	M16×1,5	M6	10 мм
16 мм	M16×1,5	M6	10 мм
20 мм	M22×1,5	M8	13 мм
25 мм	M22×1,5	M10×1,25	17 мм

Ø поршня	Резьба корпуса	Резьба штока	Размер «под ключ» на штоке
8 мм	M12×1,25	M4	7 мм
10 мм	M12×1,25	M4	7 мм
12 мм	M16×1,5	M6	10 мм
16 мм	M16×1,5	M6	10 мм
20 мм	M22×1,5	M8	13 мм
25 мм	M22×1,5	M10×1,25	17 мм

Любой цилиндр, выполненный по ISO 6432, должен попадать в эту таблицу. Если в каталоге стороннего производителя резьба корпуса для Ø20 указана как M20 или M24 — это не ISO 6432, а собственный «псевдо-стандарт». На штатный кронштейн от DSNU такой цилиндр не встанет.

WAALPC DSNU и MAL выполняют все шесть строк таблицы (кроме Ø8 — такого типоразмера у WAALPC нет). Это значит, что при заказе пневмоцилиндра WAALPC MAL-20-100-CA с магнитным поршнем покупатель получает изделие, которое механически встанет на место Festo DSNU-20-100-PPV-A без дополнительных переходников.

Ход поршня и его допуски

ISO 6432 не фиксирует жёстко длину хода — её определяет производитель. Festo DSNU выпускается с шагом хода 5, 10, 15, 20, 25 мм и далее с шагом 25 или 50 мм. WAALPC DSNU и MAL придерживаются того же шага хода, что даёт возможность подобрать аналог DSNU «один-в-один» по длине корпуса.

Допуск на ход у Festo DSNU составляет +1,5/-0,5 мм (для хода до 100 мм), у WAALPC DSNU/MAL — +1,5/-0,5 мм для аналогичного диапазона. Для большинства промышленных задач это идентичные параметры.

WAALPC DSNU и MAL: какая серия закрывает какие диаметры Festo DSNU

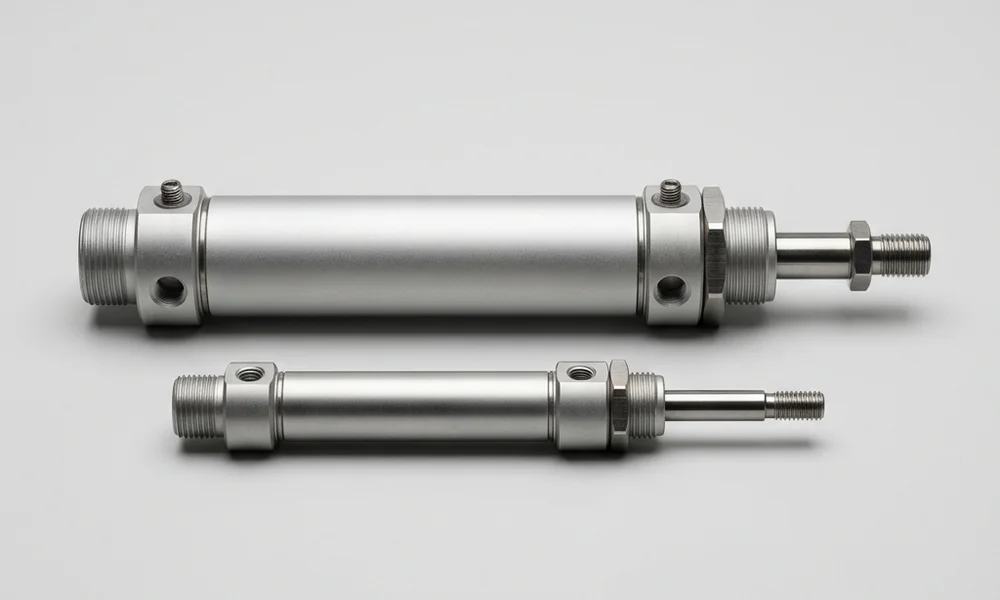

В каталоге WAALPC аналог Festo DSNU реализован двумя сериями:

• MAL — круглый ISO 6432-цилиндр с магнитным поршнем и регулируемым демпфированием (суффикс -CA), диаметром 16, 20, 25, 32, 40 мм;
• DSNU — серия для младших диаметров 10, 12 мм (Ø8 у WAALPC нет вовсе, ближайший реальный — Ø10), закрывает нижний край диапазона Festo DSNU.

Для Ø10 и Ø12 аналог — серия DSNU (ход до 500 мм), для Ø16-40 — серия MAL с магнитом и регулируемым демпфером (ход также до 500 мм). Если у заказчика стоит Festo DSNU-16-200-PPV-A, корректный аналог — WAALPC MAL-16-200-CA.

WAALPC MAL: основная рабочая серия с магнитом и демпфером

MAL выполнен из анодированного алюминиевого корпуса (Ø16-40), штока из нержавеющей стали 1.4305 (аналог AISI 303), с уплотнениями из NBR. Рабочее давление от 1 до 10 бар, температура от -20 до +80 °C. Эти параметры идентичны Festo DSNU и достаточны для любого штатного применения. Суффикс -CA в артикуле MAL — часть названия серии (магнит + регулируемый демпфер), не отделяемая опция.

Серия MAL выпускается в исполнениях с одной или двумя проушинами, с задней резьбой под кронштейн ISO 6432-MR1, MR2, с фланцем по ISO 6431.

WAALPC DSNU: младшие диаметры Ø10-12

Для Ø10 и Ø12 в нашем каталоге используется серия DSNU (то же наименование, что у Festo — совпадение по стандарту ISO 6432, а не заимствование чужого обозначения). Монтажные резьбы и присоединения — те же, поэтому цилиндр встаёт на штатный кронштейн Festo DSNU без переделки.

Ø8 у WAALPC нет ни в одной серии — ближайший реальный типоразмер Ø10. Если на установке стоит Festo DSNU-10-25-P-A, корректный аналог — WAALPC DSNU-10-25-P-A.

Таблица соответствия Festo DSNU ↔ WAALPC DSNU/MAL

Ниже — таблица аналогов по типовым артикулам Festo DSNU и совместимым WAALPC DSNU/MAL. Все позиции проверены по монтажным размерам, резьбе и диаметру штока.

Festo DSNU	WAALPC аналог	Ø поршня	Ход, мм	Магнит	Демпфер
DSNU-8-10-P-A	— (у WAALPC нет Ø8)	8	10	—	—
DSNU-8-25-P-A	— (у WAALPC нет Ø8)	8	25	—	—
DSNU-10-25-P-A	DSNU-10-25-P-A	10	25	да	упругий
DSNU-10-50-P-A	DSNU-10-50-P-A	10	50	да	упругий
DSNU-12-25-PPV-A	DSNU-12-25-PPV-A	12	25	да	регулируемый
DSNU-12-50-PPV-A	DSNU-12-50-PPV-A	12	50	да	регулируемый
DSNU-12-100-PPV-A	DSNU-12-100-PPV-A	12	100	да	регулируемый
DSNU-16-25-PPV-A	MAL-16-25-CA	16	25	да	регулируемый
DSNU-16-50-PPV-A	MAL-16-50-CA	16	50	да	регулируемый
DSNU-16-100-PPV-A	MAL-16-100-CA	16	100	да	регулируемый
DSNU-16-200-PPV-A	MAL-16-200-CA	16	200	да	регулируемый
DSNU-20-25-PPV-A	MAL-20-25-CA	20	25	да	регулируемый
DSNU-20-50-PPV-A	MAL-20-50-CA	20	50	да	регулируемый
DSNU-20-100-PPV-A	MAL-20-100-CA	20	100	да	регулируемый
DSNU-20-160-PPV-A	MAL-20-150-CA (ближайший ход)	20	160	да	регулируемый
DSNU-20-200-PPV-A	MAL-20-200-CA	20	200	да	регулируемый
DSNU-25-50-PPV-A	MAL-25-50-CA	25	50	да	регулируемый
DSNU-25-100-PPV-A	MAL-25-100-CA	25	100	да	регулируемый
DSNU-25-160-PPV-A	MAL-25-150-CA (ближайший ход)	25	160	да	регулируемый
DSNU-25-250-PPV-A	MAL-25-250-CA	25	250	да	регулируемый

Для Ø10-12 артикул WAALPC — серия DSNU, Ø×ход и суффикс демпфирования/магнита, как у Festo (P-A — упругий+магнит, PPV-A — регулируемый+магнит). Для Ø16-40 артикул — серия MAL, Ø-ход-CA, где -CA — несъёмная часть названия серии (магнит и регулируемый демпфер в базовой комплектации, не отдельная опция).

Если у вас другой типоразмер DSNU

Festo DSNU выпускался в Ø32 и с ходом до 500 мм. WAALPC MAL полностью закрывает Ø32 (артикул MAL-32-<ход>-CA) и ход до 500 мм. Если вам нужен аналог DSNU с нестандартным ходом (например, 175 мм или 350 мм), напишите код полностью — мы подберём ближайший типоразмер и согласуем шаг хода по факту.

Что важно проверить перед заказом DSNU-аналога

При покупке DSNU инженеры часто упускают три момента, которые потом приводят к переделке. Проверяйте их сразу:

1. Магнитное исполнение. Если в коде DSNU есть суффикс -A после хода — это магнитный поршень. На замену нужен только цилиндр с магнитом (для Ø16-40 — серия WAALPC MAL, магнит в ней встроен по умолчанию; для Ø10-12 — серия DSNU с суффиксом -A). Без магнита датчики SMT/SME не сработают, а заменить поршень в собранном цилиндре нельзя.
2. Тип демпфирования. Festo DSNU с регулируемым демпфированием (-PPV-A) — это базовое исполнение для нагрузок выше нескольких сотен грамм. Если поставить взамен цилиндр с упругими демпферами, при разгоне массы в 1 кг и более удар на крышку сократит ресурс в 2-3 раза. Аналог должен быть с регулируемым демпфером.
3. Тип крепления. ISO 6432 фиксирует только резьбу на торцах. Сами кронштейны — отдельные изделия (вилка, лапа, фланец, проушина), например аксессуары DSNU или запчасти MAL. Если штатный кронштейн вы оставляете — замены под него не требуется. Если кронштейн тоже нужен — заказывайте его одновременно с цилиндром, чтобы не было простоя.

Также проверьте по чертежу установки рабочую среду: для смазанного сжатого воздуха подходят и DSNU, и MAL; для сухого — обязательно уточняйте при заказе, потому что некоторые исполнения требуют доуплотнения штока.

Сроки и наличие

Серии WAALPC DSNU (Ø10-12) и MAL (Ø16-25) — срок в карточке на ходовые ходы (25, 50, 100 мм). Для нестандартных ходов и для Ø32-40 серии MAL — срок в карточке напрямую от производителя. Ø8 у WAALPC нет ни в одном исполнении.

Цены на DSNU-аналоги WAALPC ниже Festo DSNU в 2-3 раза при сопоставимом классе. Пример: в КП на 76 позиций пневматики (июнь 2026) 63 позиции закрыты совместимыми аналогами WAALPC на сумму около 5 млн ₸ (по КП июня 2026).

Как подобрать аналог DSNU под ваш список

Если у вас на руках список артикулов Festo DSNU, не нужно расшифровывать его самостоятельно. Корректный подбор требует одновременно учесть диаметр, ход, тип демпфирования, наличие магнита и тип крепления — ошибка в любой строке приведёт к нерабочей замене.

Стандартный регламент работы по подбору в CORNETA:

1. Вы присылаете список артикулов (Excel, PDF, фото шильдиков — любой формат) на почту или в форму запроса.
2. Мы возвращаем таблицу с аналогами по 3 категориям (цилиндры, распределители, клапаны, фитинги, БПВ), с указанием цены, срока и комментариев по совместимости.
3. После подтверждения позиций выставляем счёт от ИП Ибрагимова Эльвира Данияловна, Плательщик НДС с 18.05.2026.

Стандартный срок подбора — 1 рабочий день. Для списков от 50 позиций — до 3 рабочих дней.

Подробнее о процессе подбора и форме запроса — на странице «Подбор аналога импортной пневматики».

Часто задаваемые вопросы

Подойдёт ли WAALPC DSNU/MAL взамен Festo DSNU на штатный кронштейн? Да, при совпадении диаметра поршня (кроме Ø8 — такого типоразмера у WAALPC нет). Оба цилиндра выполнены по ISO 6432 — это означает идентичную резьбу корпуса (M12×1,25 для Ø10, M16×1,5 для Ø12-16, M22×1,5 для Ø20-25). Штатный кронштейн (MR1, MR2, фланец, проушина) подходит без доработки.

В чём разница между WAALPC DSNU и MAL? DSNU закрывает младшие диаметры Ø10 и Ø12 (Ø8 у WAALPC нет вовсе). MAL — серия с ходом до 500 мм и регулируемым демпфированием, закрывает Ø16-40. Диапазоны не пересекаются: до Ø12 — DSNU, от Ø16 — MAL.

Что значит «совместимый аналог», а не «совместимый аналог»? ISO 6432 фиксирует геометрию посадочных мест и резьбы — по ним совместимость полная. Это не означает, что цилиндры идентичны в каждом миллиметре корпуса или в каждой характеристике уплотнения. Для подавляющего большинства применений эта разница не влияет на работу, но называть это «прямым подбором аналога» некорректно с точки зрения юридической чистоты сравнения.

Есть ли у WAALPC исполнение из нержавеющей стали? Отдельного каталожного артикула с суффиксом под нержавеющее исполнение MAL/DSNU в прайсе нет — для пищевого и фармацевтического применения уточняйте материал штока и корпуса при заказе, срок и цена согласуются индивидуально.

Какие датчики положения подходят к WAALPC DSNU/MAL? Магнитные датчики стандарта C-slot (T-паз) — серия CS WAALPC или эквиваленты с трёхпроводным NPN/PNP-выходом. Конструкция паза совпадает с Festo SMT-/SME-стандартом по большинству типов, проверяйте по чертежу датчика.

Что дальше

Если на вашей установке стоят Festo DSNU и нужно их заменить — пришлите список артикулов. Подбор по 3 категориям с указанием совместимых аналогов WAALPC и сроков поставки занимает 1 рабочий день. Возвращаем готовую таблицу, по которой вы можете сразу выставить заявку в работу.

Связаться можно через форму на странице «Подбор аналога импортной пневматики» или по телефонам +7 707 540-71-38 · info@corneta.kz (звонок бесплатный) и +7 707 575-48-18.
