Блок подготовки воздуха (FRL) AC

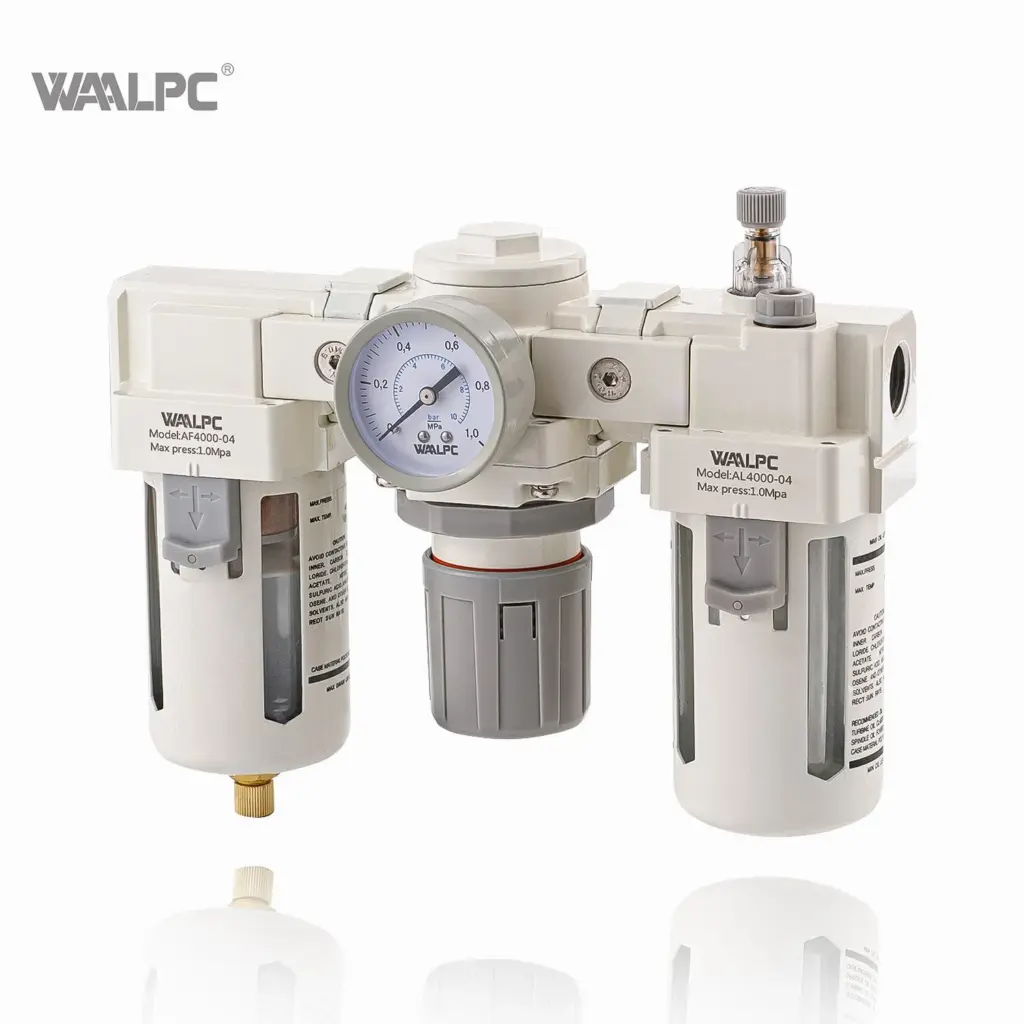

Блок подготовки воздуха (FRL) WAALPC AC. В наличии. Аналог AirTAC AC.
Блок подготовки воздуха WAALPC AC — полная FRL-комбинация (filter + regulator + lubricator) для подготовки сжатого воздуха со смазкой. Применяется для пневмо-инструмента и старых пневмо-приводов требующих смазки.
Варианты по типоразмеру
- AC2010-02 — G1/4″
- AC3010-03 — G3/8″
- AC4010-04 — G1/2″
Технические характеристики
- Тип: F+R+L (filter + regulator + lubricator)
- Рабочее давление: 0…1.0 МПа
- Регулировка выхода: 0.05…0.85 МПа
- Рекомендуемое масло: ISO VG32 (турбинное)
- Фильтрация: 25 мкм
- Тип смазки: масляный туман
Технические характеристики и применение
Комбинированный блок подготовки воздуха Waalpc (серия AC)
Серия AC — модульные блоки подготовки воздуха «2 в 1»: фильтр-регулятор + лубрикатор. Конфигурация построена на модулях AW2000 + AL2000 и предназначена для систем, где помимо фильтрации и регулирования давления требуется подача масляного тумана для смазки пневмоинструмента и пневмоцилиндров.
Исполнение: Blank — фильтрация 25 мкм, дренаж полуавтоматический (Semi-auto drain), рекомендованное масло ISO VG32.
Принцип работы (F.R.L. Unit): воздух сначала очищается и стабилизируется по давлению в фильтре-регуляторе, затем проходит через лубрикатор и насыщается мелкодисперсным масляным туманом.
Настройка смазки (Oil Adjustment): инженерная норма 3–5 капель масла на каждые 1000 литров воздуха. Настройку выполнять при стабильном расходе.
Модульная конструкция: элементы соединяются Т-образными креплениями — можно заменить только один модуль без замены всего узла.
Сброс конденсата (Semi-auto drain, Blank): дренаж нормально открытый — без давления конденсат стекает; при превышении ~0.05 МПа клапан закрывается. Удобно для обслуживания при остановке компрессора.
Требования к монтажу: строго вертикальная установка (отклонение более 5° ухудшает работу сифона в лубрикаторе). Лубрикатор размещать не далее 5–8 м от потребителя, иначе масляный туман осядет на стенках трубок.
Совместимость: порт G1/4″, порт манометра G1/8″. Пропускная способность до 1100 л/мин.
Материалы: стаканы — ПК (ПК — поликарбонат). Уплотнения — NBR высокой плотности; рекомендуется минеральное масло ISO VG32, избегать агрессивных синтетических масел.
Параметры: диапазон регулировки 0.05 – 0.85 МПа, макс. 1.0 МПа, температура +5…+60°C.
Технические чертежи
Схемы подключения
Графики расхода
Совместимые аналоги

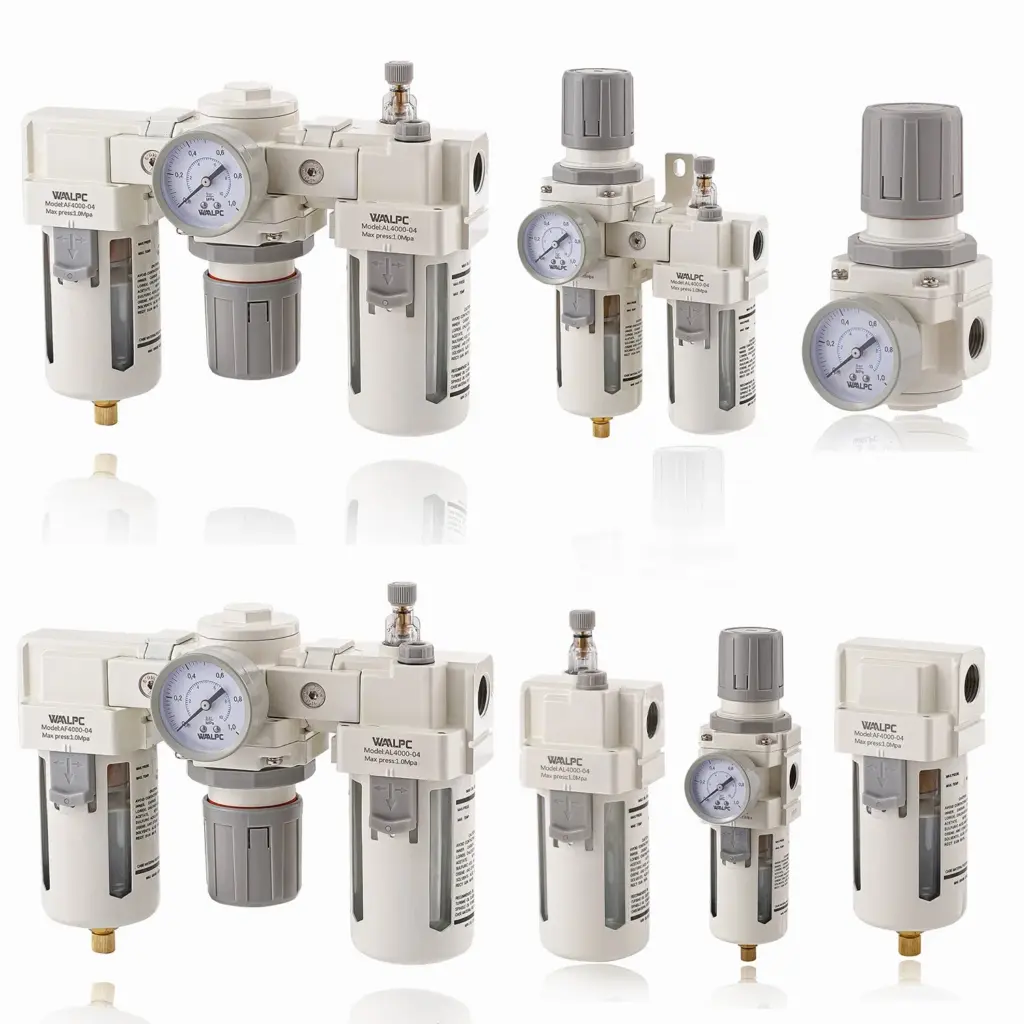

Блоки подготовки воздуха серии AC (WAALPC) — полные FRL-комбинации: фильтр + регулятор + лубрикатор в одном корпусе. Подтверждённые совместимые аналоги:
| Категория | Бренд | Серия | Примечание |
|---|---|---|---|
| Совместимый аналог | европейский аналог | AC / BC | Идентичный корпус, те же порты и монтажный кронштейн |
| Совместимый аналог | SNS | SNS-AC / SNS-BC | Полная конструктивная совместимость |
| Совместимый аналог | NBPT | AC | Взаимозаменяемые сменные элементы и уплотнения |
| Совместимый аналог | E.MC | AEC | Идентичная геометрия и схема регулировки давления |
| Совместимый аналог | XCPC | BC | Та же размерная линейка, совместимые масло-туманообразователи |
Типоразмер AC2010 = G1/4, AC3010 = G3/8, AC4010 = G1/2. Все бренды используют единую систему кодировки — замена без переходников и изменений в обвязке. Сменные элементы (фильтр 5 мкм, масло для лубрикатора) унифицированы между WAALPC и европейский аналог одного типоразмера.
Применение
- Центральная подготовка воздуха для всей пневматической системы — AC устанавливается на входе пневматической линии и одновременно фильтрует, стабилизирует давление и смазывает все последующие компоненты.
- Системы с пневматическими инструментами и оборудованием, требующим смазки — перфораторы, шлифмашины, пневмозубила: лубрикатор AC подаёт масляный туман, продлевая срок службы уплотнений и поверхностей скольжения.
- Производственные линии с высоким потреблением воздуха — AC4010 (G1/2) обеспечивает расход до 2500–3000 л/мин при давлении 6 бар, перекрывая потребности большинства цеховых установок.
- Обслуживание компрессорных установок — первая ступень очистки после ресивера: удаление частиц, масляного тумана и конденсата перед распределением по цехам.
- Пневматические системы, работающие в запылённых средах — деревообработка, металлообработка, цементные производства: без фильтрации частицы попадают в золотники распределителей и разрушают уплотнения цилиндров.
Монтаж
- Порядок компонентов: фильтр → регулятор → лубрикатор. В блоке AC этот порядок уже реализован конструктивно. При монтаже убедитесь, что воздух подаётся в правильный торец (стрелка на корпусе).
- Крепление. Используйте прилагаемый кронштейн или DIN-адаптер. Монтируйте строго вертикально чашами вниз. Крепите к жёсткой поверхности — вибрирующий монтаж расшатывает соединения и ускоряет износ уплотнений регулятора.
- Заполнение лубрикатора маслом. Используйте только пневматическое масло класса ISO VG32 (турбинное или компрессорное). Заполняйте до метки MAX — не переливайте (масло попадёт в цилиндры). Настройте подачу масла 1–5 капель/мин через смотровое окно.
- Настройка давления. Разблокируйте регулировочную рукоятку, установите нужное давление по манометру, зафиксируйте. Стандартное рабочее давление пневматики — 4–6 бар.
- Проверка после запуска. Убедитесь, что масло капает в смотровом окне лубрикатора при работе оборудования. Отсутствие капель — засорён дозирующий игольчатый клапан. Слишком обильное масло (непрерывный поток) — открутите иглу на пол-оборота.
Заказ и замена
WAALPC AC и серии AC/BC / SNS SNS-AC/BC / NBPT AC / XCPC BC — прямые совместимые аналоги. Сменные фильтр-элементы и уплотнительные кольца унифицированы. При заказе замены указывайте типоразмер (2010/3010/4010) и при необходимости — тонкость фильтрации (5 мкм стандарт или 0.3 мкм ultra-high-purity). Замените весь блок при невозможности поддержать давление или при растрескивании чаши; отдельные компоненты меняйте по мере износа — фильтр-элемент каждые 6–12 мес, масло в лубрикаторе по расходу.
Какие исполнения входят в серию AC?
В серии 81 исполнений. Обозначения ряда: AC1000-01, AC1000-02, AC1000-03, AC1000-04, AC1000-06, AC1000-10, AC1000-12, AC1000-14 и другие. Каждое исполнение — отдельная позиция со своим присоединительным размером; полный перечень с ценами приведён в таблице этой карточки. Цены берутся из реестра и обновляются вместе с ним, поэтому в описании чисел мы не держим.
Как подобрать нужное исполнение AC?
Узел подбирают по резьбе присоединения и расходу воздуха через линию; для фильтра дополнительно учитывают тонкость очистки. Присоединительный размер уже зашит в обозначении. При сборке в блок все модули берут одного типоразмера — иначе не обойтись без переходника.
Какие импортные обозначения соответствуют AC?
AC — Соответствие проверено по каталогам этих производителей: совпадают присоединительные размеры и назначение узла, поэтому переделка обвязки не требуется. Обозначения, не прошедшие проверку по каталогу, в этот перечень не попадают.
Когда поставка и что входит в комплект?
Срок поставки — 2–4 недели после согласования спецификации; так идёт 98,9 % каталога, это обычный порядок работы, а не исключение. В комплект входит сам узел; крепёж, уплотнения под конкретное присоединение и сопутствующие элементы заказываются отдельно. Чертежи и 3D-модели высылаем по запросу при подтверждении заказа.
Совместимость с импортными аналогами
Совместимый аналог — AirTAC GAFC, Camozzi MC01, Festo FRC (совпадают присоединительные и установочные размеры, серия AC).
Как расшифровать артикул AC?
Формат: AC{типоразмер ac}-{присоединение (резьба)}
- AC — серия
- Типоразмер AC: 1000 / 1010 / 1500 / 2000 / 2010 / 3000 / 3010 / 4000 / 4010 / 5000 / 5010 / 800
- Присоединение (резьба): G1/8 / G1/4 / G3/8 / G1/2 / G3/4 / G1 / G1 1/4 / G1 1/2 / M5
- Исполнения: D / J / W
Пример: AC1000-01
