Өндіруші — WAALPC, серия — AW. Дренаж түрі — жартылай автоматты, манометр бұрандасы — G1/8″. Корпус материалы — алюминий қорытпасы, тостаған материалы — поликарбонат; тостағанның қорғаныш қаптамасы жоқ.
Жұмыс ортасы — сығылған ауа, қоршаған орта температурасы +5-тен +60 °C-қа дейін. Ең жоғары жұмыс қысымы — 1 МПа (10 бар); шығыс қысымы 0,05 МПа-дан (0,5 бар) 0,85 МПа-ға (8,5 бар) дейін.
Бірінші өлшем коды: 2000, 3000, 4000. Екінші өлшем коды: 01, 02, 03, 04, 06, 10.
Позиция екі кодпен белгіленеді: алдымен бірінші кодты, содан кейін екінші кодты кестеден табыңыз.
✓Срокотгрузка 24 ч со склада✓Гарантия12 месяцев WAALPC · возврат по ЗоЗПП✓СтатусПоставщик WAALPC в Казахстане · сертификат✓Юрлицамсчёт, накладная, ЭСФ · госзакупок · паспорт✓Импортввоз в Республику Казахстан
Описание
Характеристики
Чертёж
Документы
📌 КраткоWAALPC AW (2000/3000/4000) — фильтр с регулятором давления в одном блоке. Служит для одновременной очистки сжатого воздуха и настройки давления.
WAALPC AW — комбинированный блок F+R: фильтр и регулятор давления. Он готовит сжатый воздух для пневмо-устройств: убирает конденсат и механические частицы и регулирует давление в пределах 0.05-0.85 МПа.
Типоразмеры
AW2000-02: резьба G1/4″
AW3000-03: резьба G3/8″
AW4000-04: резьба G1/2″
Основные параметры
Состав: F+R (фильтр и регулятор)
Давление на входе: 0…1.0 МПа
Настройка на выходе: 0.05…0.85 МПа
Степень очистки: 25 мкм (код без суффикса); суффикс W означает 5 мкм, X — 40 мкм
Манометр подключается резьбой G1/8″
Дренаж дифференциальный, то есть работает по перепаду давления; в исполнении A он автоматический, в M — ручной
Стакан изготовлен из поликарбоната
Конструкция и характеристики

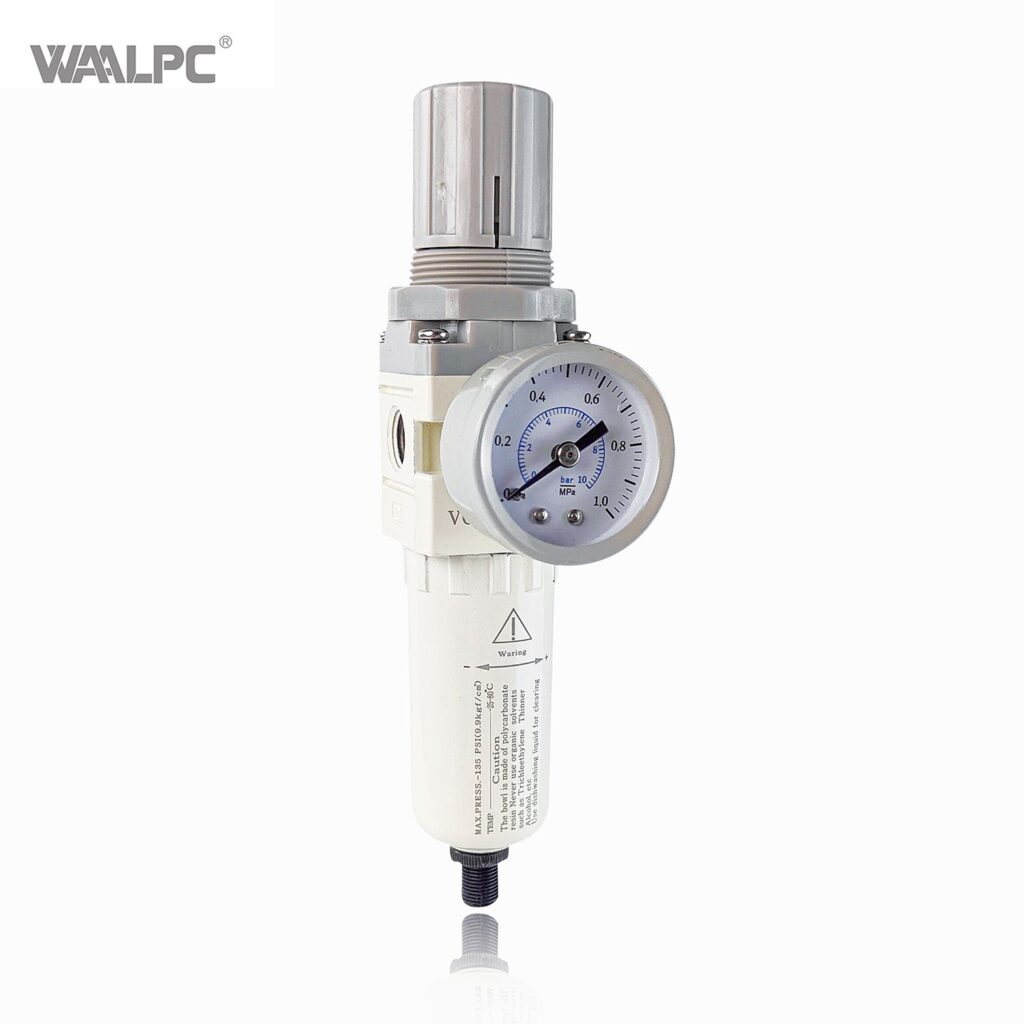

Фильтр-регулятор Waalpc с портом G1/4″
В общем корпусе у этого блока работают влагоотделяющий фильтр и регулятор давления: воздух освобождается от конденсата и твёрдых частиц (25 мкм), а установленное давление в системе удерживается.
Что отличает модель:
Два в одном (2-в-1): экономится место на монтаже и число фитингов.
Дренаж: дифференциальный, то есть срабатывает по перепаду давления; в исполнении A он автоматический, в M — ручной.
Чаша: из ударопрочного поликарбоната.
Сброс давления: предусмотрен механизм стравливания избытка (Relieving type).
Параметры:
Регулировка в пределах 0.05 – 0.85 МПа
Тонкость фильтрации по заводскому листу WAALPC: 25 мкм без суффикса, 5 мкм у W, 40 мкм у X
Корпус — литой алюминий
Советы по эксплуатации:
Монтировать вертикально, стаканом вниз.
Следить за направлением потока — оно указано стрелкой на корпусе.
Поликарбонатный стакан нельзя протирать растворителями.
Технические чертежи
Схемы подключения
Сводка характеристик
Фильтр-регулятор с манометром очищает сжатый воздух и снижает его давление перед подачей на оборудование. Подходит там, где маслораспылитель не нужен (PTFE-манжеты, пищевое оборудование, окраска).
дифференциальный; исполнение A — автоматический, M — ручной
Диапазон регулировки
0,05–0,85 МПа
Рабочее давление (вход)
макс. 1,0 МПа
Температура
−5…+60 °C
Чем AW отличается от BFR
Оба представляют собой фильтр-регуляторы с портом манометра: у AW он G1/8, у BFR — G1/4. Выбирать нужно по резьбе присоединения, расходу и формату оборудования, которое уже стоит на линии.
Когда менять фильтрующий элемент
Менять элемент следует раз в 6–12 месяцев либо когда перепад давления на фильтре превышает 0,05 МПа. Перед заменой давление стравливают кнопкой сброса.
Состав серии AW
В серии 8 исполнений; среди обозначений — AW2000-01, AW2000-02 и другие. Каждая позиция выделена со своим присоединительным размером, а весь перечень с ценами приведён в таблице карточки. Цены берутся из каталога и обновляются вместе с ним, поэтому чисел в описании нет. Счёт оформляется для ТОО и ИП, цены показаны в тенге с НДС 16 %; отгружаем из Алматы.
Выбор исполнения AW
Базовые параметры подбора — резьба присоединения и расход воздуха через линию; у фильтра добавляется тонкость очистки. Размер присоединения указан в самом обозначении. При сборке блока из нескольких модулей держат единый типоразмер, иначе без переходника не обойтись.
Комплектность
Узел идёт без крепежа и уплотнений под своё присоединение — их, как и сопутствующие элементы, заказывают отдельно. Чертежи и 3D-модели предоставляем по запросу при подтверждении заказа.
Зарубежный аналог AW
Совместимый аналог — серия GAFR100–600 из официального каталога AirTAC 2025 («Filter & regulator», то есть фильтр-регулятор в одном корпусе). В нашем ряду ему соответствует AW2000-02. Пара сверена по каталогам: совпадают класс изделия, форма и присоединение; типоразмер выбирают по диаметру и резьбе.
Документы на поставку. Декларация ЕАЭС N RU Д-CN.РА02.В.88125/26, до 25.03.2031, поставка с документами о ввозе.
Совместимость с импортными аналогами
Импорттық аналогтармен үйлесімділік
Совместимый аналог — Aignep T030 103 131 000; Camozzi MX2-3/8-FR0004; E.MC EAW2000-01; Festo MS4-LFR-1/4-D6-CRM-AS; Metal Work 5612B142; Mindman MAFR400-10A-5u-G; Norgren B72G-2GK-QD1-RMN; Pneumax 17204-A-A-C; SMC AW20-02BG-2-B; Univer HZE05B10GM (совпадают присоединительные и установочные размеры, серия AW).
WAALPC AW ауа дайындау блогы — пневматикалық құрылғылар алдында сығылған ауаны дайындауға арналған құрама F+R (сүзгі + қысым реттегіші). Конденсат пен механикалық бөлшектерді кетіреді және қысымды 0,05 МПа-дан 0,85 МПа-ға дейін реттейді.
Кірістегі жұмыс қысымы: 0-ден 1,0 МПа-ға дейін
Шығысты реттеу: 0,05 МПа-дан 0,85 МПа-ға дейін
Ауа дайындау блогы бір корпуста сүзгі-ылғалбөлгішті және қысым реттегішін біріктіреді. Құрылғы сығылған ауаны конденсаттан және қатты бөлшектерден тазартады, сондай-ақ жүйеде берілген жұмыс қысымын ұстап тұрады.
«2-де 1» функциясы: монтаж кеңістігі мен фитингтер үнемделеді.
Қысымды тастау: артық қысымды тастау механизмі.
Реттеу диапазоны: 0,05 МПа-дан 0,85 МПа-ға дейін
Корпус материалы: алюминий құймасы
Тігінен, тостағанын төмен қаратып орнатыңыз.
Ағын бағытын сақтаңыз (корпустағы көрсеткі бойынша).
Поликарбонат тостағанды еріткіштермен сүртпеңіз.
AW мен BFR айырмашылығы
Екеуі де манометр порты бар сүзгі-реттегіштер: AW-да манометр порты G1/8, BFR-де — G1/4. Қосылу бұрандасы, шығын және бұрыннан тұрған жабдықтың форматы бойынша таңдайды.
WAALPC AW сериясының габариттік, монтаждық және қосылу өлшемдері. AW сызбасы әр типоөлшем үшін корпус ұзындығын, отырғызу және қосылу өлшемдерін береді.
Тип
Фильтр-регулятор
Материал
Алюминиевый сплав
Рабочая среда
Сжатый воздух
Рабочее давление
0,05–0,85 МПа
Все характеристики товара
Производитель
WAALPC
Серия
AW2000
Степень фильтрации
25 мкм
Тип дренажа
Дифференциальный
Резьба манометра
G1/8"
Материал корпуса
Алюминиевый сплав
Материал стакана
Поликарбонат
Защитный кожух стакана
Нет
Температура окр. среды
+5…+60 °C
Максимальное рабочее давление
1 МПа (10 бар)
Минимальное выходное давление
0,05 МПа (0,5 бар)
Максимальное выходное давление
0,85 МПа (8,5 бар)

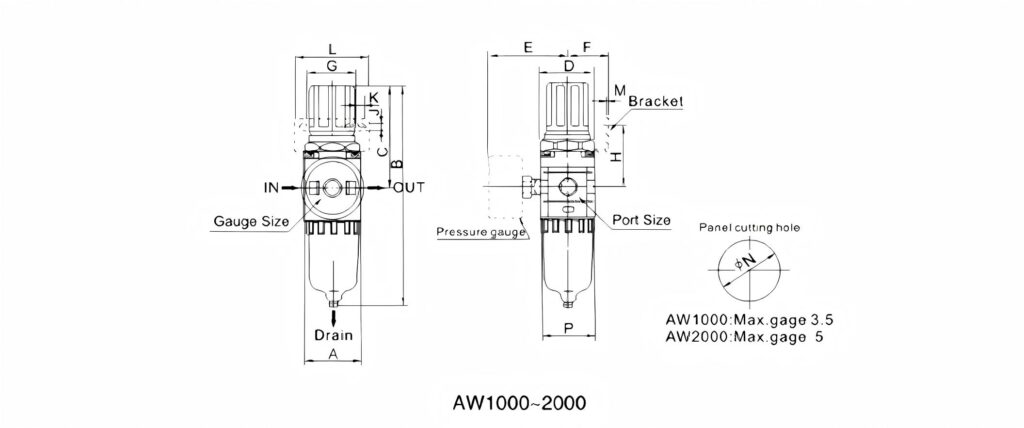

Габаритные, монтажные и присоединительные размеры серии WAALPC AW.
Чертёж AW даёт длину корпуса, посадочные и присоединительные размеры каждого типоразмера.
Какой совместимый аналог у серии AW по артикулу импортной детали?
Импорттық бөлшектің артикулы бойынша AW сериясының қандай үйлесімді аналогы бар?
AW: 197 импортных обозначений → 8 наших артикулов; марки: Aignep, Camozzi, E.MC, Festo, Metal Work, Mindman, Norgren, Pneumax, SMC, Univer. Цена и наличие — по каталогу при открытии страницы.
У AW: полное совпадение, включая исполнение, — 7, совпадение по размеру (исполнение сверяется) — 90. Нет вашего номера AW? Пришлите его на подбор.
AW бойынша: орындалуын қоса алғанда толық сәйкестік — 7, өлшемі бойынша сәйкестік (орындалуы салыстырылады) — 90. Нөміріңіз AW жоқ па? Таңдауға жіберіңіз.
Фильтры-регуляторы AW — типоразмеры и цены3 из 24 исполнений на складе
Модель
Присоединение
Цена от
Наличие
AW1000
M5
17 520 ₸
поставка 3–5 недель
AW2000
1/8 · 1/4
6 360–8 000 ₸
на складе
AW3000
1/4 · 3/8
8 640–11 000 ₸
на складе
AW4000
3/8 · 1/2 · 3/4
13 560–22 380 ₸
на складе
Цена не зависит от размера присоединения — её задаёт типоразмер корпуса. Резьба выбирается при заказе.
Алматы бойынша жеткізуді өзіміздің жеткізу қызметіміз жүзеге асырады. Қазақстанның басқа қалаларына тапсырыс 5–10 жұмыс күнінде Alemtat және B-Express қызметтері арқылы жеткізіледі.
Барлық бағалар теңгемен, ҚҚС-ты қоса алғанда көрсетілген; нақты баға — осы беттегі кестеде.
Алматыдағы қойма және өзі алып кету: Садвакасова көшесі, 122. Жұмыс уақыты: дүйсенбі–жұма 9:00–18:00, сенбі және жексенбі — демалыс.
Жабдығыңыздың артикулын info@corneta.kz мекенжайына немесе WhatsApp арқылы жіберіңіз — үйлесімді аналогты таңдап, шот дайындаймыз.
Қазақстан үшін сұрақтар мен жауаптар
AW сүзгі-реттегішін қай кодтар бойынша таңдаймын?
Бірінші өлшем коды (2000, 3000, 4000) мен екінші өлшем коды (01, 02, 03, 04, 06, 10) бойынша.
Шығыстағы қысымды қандай шекте ұстайды?
Шығыс қысымы 0,05 МПа-дан (0,5 бар) 0,85 МПа-ға (8,5 бар) дейін; ең жоғары жұмыс қысымы — 1 МПа (10 бар).
Қандай температурада қолдануға болады?
Қоршаған орта температурасы +5-тен +60 °C-қа дейін, жұмыс ортасы — сығылған ауа.
Ақтөбеге жеткізу бар ма?
Қазақстанның басқа қалаларына тапсырыс 5–10 жұмыс күнінде Alemtat және B-Express қызметтері арқылы жеткізіледі.
ЖШС үшін ҚҚС-пен шот ала аламыз ба?
Барлық бағалар теңгемен, ҚҚС-ты қоса алғанда көрсетілген; нақты баға — осы беттегі кестеде. Жабдығыңыздың артикулын info@corneta.kz мекенжайына немесе WhatsApp арқылы жіберіңіз — үйлесімді аналогты таңдап, шот дайындаймыз.
Покупка серии AW в Казахстане: цена в тенге, доставка и самовывоз
Стоимость позиций дана в тенге с НДС 16 %. Точную сумму вы увидите рядом с артикулом и в выставленном счёте.
В Алматы привозим собственной службой доставки, в другие города Казахстана — через Alemtat и B-Express; срок — от 5 до 10 рабочих дней. Цену доставки рассчитываем по весу и объёму и сообщаем заранее, до оплаты; в счёте она идёт отдельной строкой.
Заберите заказ сами: Алматы, ул. Садвакасова, 122; работаем с понедельника по пятницу, 9:00–18:00 (сб и вс — выходные).
Связь: телефон и WhatsApp +7 707 540-71-38, почта info@corneta.kz. Для юридических лиц и ИП — счёт с выделенным НДС.
AW сериясы: Қазақстан үшін қысқаша мәлімет
Бұл бетте AW сериясының ауа дайындау блогы позициялары жиналған. Қажетті өлшемді кестеден таңдап, артикулды ашыңыз — жеке карточкада бағасы мен параметрлері бар.
AW бойынша негізгі деректер: жұмыс қысымы — 0,05–0,85 МПа; қосылыс бұрандасы — G1/8"; жұмыс температурасы — +5…+60 °C.
Ауа дайындау блогын таңдағанда қосылыс бұрандасын, ауа өткізгіштігін, сүзу дәрежесін, реттелетін қысым ауқымын және манометрдің болуын тексеріңіз.
Ауа дайындау блоктары желідегі ауаны сүзіп, қысымын реттеп, қажет болса майлайды. Бұл пневматикалық жабдықтың қызмет мерзімін ұзартып, тұрақты жұмысын қамтамасыз етеді.
Пайдалану кезінде желідегі қысымды рұқсат етілген шектен асырмаңыз және бұйымның бұранда қосылыстарын тексеріп тұрыңыз. Қосымша кеңес керек болса, Алматыдағы мамандарымызға хабарласыңыз.
Тапсырыс тәртібі: 1) артикулды немесе өз бұйымыңыздың белгіленуін жіберіңіз; 2) біз сәйкестікті растап, шот ұсынамыз; 3) төлем шот бойынша қолма-қолсыз жасалады; 4) тауарды Алматыдағы қоймадан аласыз немесе қалаңызға жеткіземіз.
Барлық бағалар теңгемен, ҚҚС 16 % қоса көрсетілген. Жеткізу: Алматы қаласы бойынша — өзіміздің қызмет, Қазақстанның өзге аймақтары бойынша — Alemtat және B-Express компаниялары, 5–10 жұмыс күні. Құны салмағына және көлеміне байланысты, төлемге дейін келісіледі. Өзі алып кету: Алматы, Садвакасова көшесі, 122, дүйсенбі–жұма 9:00–18:00, сенбі мен жексенбі — демалыс.
Бізбен байланысыңыз: телефон және WhatsApp — +7 707 540-71-38, пошта — info@corneta.kz. Ұйымдар мен жеке кәсіпкерлерге ҚҚС бөлінген шот ұсынамыз.
Бағалар теңгемен, ҚҚС 16 % қоса көрсетілген; нақты соманы беттегі кестеден немесе шоттан көресіз.
Алматыдан тыс жерге қанша күнде жеткізіледі?
Қазақстанның басқа қалаларына Alemtat және B-Express қызметтері арқылы 5–10 жұмыс күнінде жеткіземіз. Алматыда өзіміздің жеткізу қызметіміз жұмыс істейді.
Алматыда тауарды өзім алып кетуге бола ма?
Иә: Алматы, Садвакасова көшесі, 122; дүйсенбіден жұмаға дейін 9:00–18:00, сенбі мен жексенбі — демалыс.
Сколько стоят исполнения AW?
У AW в каталоге с ценой вариантов: 8 — от 6 360 ₸ (AW2000-01) до 22 380 ₸ (AW4000-06). Цены по ряду: AW2000-01 — 6 360 ₸, AW2000-02 — 8 000 ₸, AW3000-02 — 8 640 ₸, AW3000-03 — 11 000 ₸, AW4000-03 — 13 560 ₸, AW4000-10 — 13 560 ₸, AW4000-04 — 17 500 ₸, AW4000-06 — 22 380 ₸.
Какие типоразмеры есть у AW?
У AW 3 типоразмера: 2000, 3000, 4000. По размерам: типоразмер 2000 — 2 исполнения, от 6 360 ₸; типоразмер 3000 — 2 исполнения, от 8 640 ₸; типоразмер 4000 — 4 исполнения, от 13 560 ₸. Наименьший типоразмер — 2000, наибольший — 4000; всего в каталоге 8 исполнений.
Каким импортным артикулам соответствуют исполнения AW?
Совместимый аналог по артикулу: SMC AW20-F01 → AW2000-01; SMC AW20-F02 → AW2000-02; SMC AW30-F02 → AW3000-02; SMC AW30-F03 → AW3000-03; SMC AW40-F03 → AW4000-03; SMC AW40-F04 → AW4000-04; SMC AW40-F06 → AW4000-06; Aignep T030 103 131 000 → AW3000-02; Aignep T030 103 231 000 → AW3000-02; Aignep T030 104 131 000 → AW3000-03. Полная таблица соответствий — выше на странице. Совместимый аналог подбирается по типоразмеру и присоединению, поэтому перед заказом сверьте их с исходной позицией.
AW — фильтр-регулятор: очищает сжатый воздух и держит заданное давление на выходе в одном корпусе. Регулировка 0,05–0,85 МПа, присоединение G, корпус из алюминиевого сплава, колба из поликарбоната, мембранный регулятор со сбросом избыточного давления, манометр Ø40 мм на резьбе G1/8. Ставится в линии подготовки воздуха перед распределителями и цилиндрами.
AW — сүзгі-реттегіш: сығылған ауаны тазартады және шығыста берілген қысымды бір корпуста ұстап тұрады. Реттеу 0,05–0,85 МПа, қосылыс G, корпусы алюминий қорытпасынан, колбасы поликарбонаттан, артық қысымды түсіретін мембраналық реттегіш, G1/8 бұрандасындағы Ø40 мм манометр. Таратқыштар мен цилиндрлердің алдында ауаны дайындау желісіне орнатылады.
Манометрі бар сүзгі-реттегіш сығылған ауаны пневматикалық жабдыққа берер алдында тазартады және редукциялайды. Майлағыш қажет емес жерде қолданылады (PTFE манжеттер, тамақ жабдығы, бояу).
AW сериясына қандай орындалулар кіреді?
Қатар белгілері: AW2000-01, AW2000-02 және басқалары. Әр орындалу — өз қосылу өлшемі бар жеке позиция; толық тізбе осы карточканың кестесінде.
AW-ның қажетті орындалуын қалай таңдауға болады?
Қосылу бұрандасы мен желі арқылы өтетін ауа шығыны — таңдаудың негізгі параметрлері; сүзгі үшін тазарту жұқалығы қосылады. Қосылу өлшемі торап белгісінің өзінде көрсетілген. Бірнеше модульден блок құрастырғанда бірыңғай типоөлшемді сақтайды — әйтпесе өтпелі бөлшексіз болмайды.
AW орындалулары қанша тұрады?
Әр позицияның бағасы — осы беттегі кестеде.
AW орындалулары қандай импорттық артикулдарға сәйкес келеді?
Сәйкестіктердің толық кестесі беттің жоғарғы жағында. Үйлесімді аналог типоөлшем мен қосылу бойынша таңдалады, сондықтан тапсырыс бермес бұрын оларды бастапқы позициямен салыстырыңыз.
AW сериясының техникалық сипаттамалары қандай?
Түрі: сүзгі-реттегіш; материалы: алюминий қорытпасы; жұмыс ортасы: сығылған ауа; кірістегі ең жоғары қысым: 1,0 МПа.
AW сериясының ерекшеліктері қандай?
AW — сүзгі-реттегіш: бір корпуста сығылған ауаны тазартады және шығыста берілген қысымды ұстайды. Реттеу 0,05 МПа-дан 0,85 МПа-ға дейін, қосылуы G, корпусы алюминий қорытпасынан, колбасы поликарбонаттан, артық қысымды тастайтын мембраналық реттегіш, G1/8 бұрандасындағы Ø40 мм манометр. Ауа дайындау желісінде таратқыштар мен цилиндрлердің алдына қойылады.
AW сериясының техникалық паспорты (PDF) — өндіруші WAALPC, мақсаты, қосылуы, пайдалану шарттары.
Как заказать и получить Фильтр-регулятор AW?
Оплата. ТОО и ИП оплачивают по счёту; при самовывозе в Алматы принимаем наличные и карты через терминал. НДС 16 % уже в цене — мы плательщик НДС РК. Подробнее об оплате.
Доставка. По Алматы доставляет наша собственная служба доставки, по Казахстану — службами Alemtat и B-Express; стоимость называется до оплаты. Подробнее о доставке.
Гарантия и возврат. Гарантия — 12 месяцев. Вернуть товар можно в течение 30 дней; при браке заменим изделие или вернём всю сумму. Условия возврата.
Продавец. ИП Ибрагимова Э.Д., ИИН 730807401043, плательщик НДС с 18.05.2026, Алматы, Казахстан. Телефон +7 707 540-71-38 (WhatsApp на всех номерах). Контакты и реквизиты.
Төлем. Заңды тұлғалар мен ЖК үшін шот бойынша, қолма-қол ақшамен немесе өзі алып кеткен кезде терминал арқылы банк картасымен. Баға ҚҚС 16 % ескеріле отырып көрсетілген: сатушы — ҚР ҚҚС төлеушісі. Төлем туралы толығырақ.
Жеткізу. Алматы бойынша жеткізуді өзіміздің жеткізу қызметі жүзеге асырады, Қазақстан бойынша — Alemtat және B-Express қызметтері арқылы; құны төлемге дейін хабарланады. Жеткізу туралы толығырақ.
Кепілдік және қайтару. Бұйымға кепілдік — 1 жыл; қайтару — 30 күн, ақау болған жағдайда — ауыстыру немесе ақшаны толық қайтару. Қайтару шарттары.
Сатушы. ЖК Ибрагимова Э.Д., ЖСН 730807401043, ҚҚС төлеушісі 18.05.2026 бастап, Алматы, Қазақстан. Телефон +7 707 540-71-38 (барлық нөмірде WhatsApp). Байланыс және деректемелер.
