Какое максимальное давление?

1.0 МПа рабочее, кратковременные пики до 1.5 МПа.

Какая резьба портов?

G (BSPP) цилиндрическая — требует PTFE-ленту для герметизации с другими резьбовыми элементами.

QSL

Фильтр-влагоотделитель QSL (AirTAC-формат)

Фильтр-влагоотделитель QSL: циклонная очистка сжатого воздуха от влаги, масла и механических частиц. Присоединение G1/4–G1, рабочее давление до 1,0 МПа.

Артикулы серии: QSL-08, QSL-10, QSL-15 (всего 5 модификаций)

📦 НА СКЛАДЕ

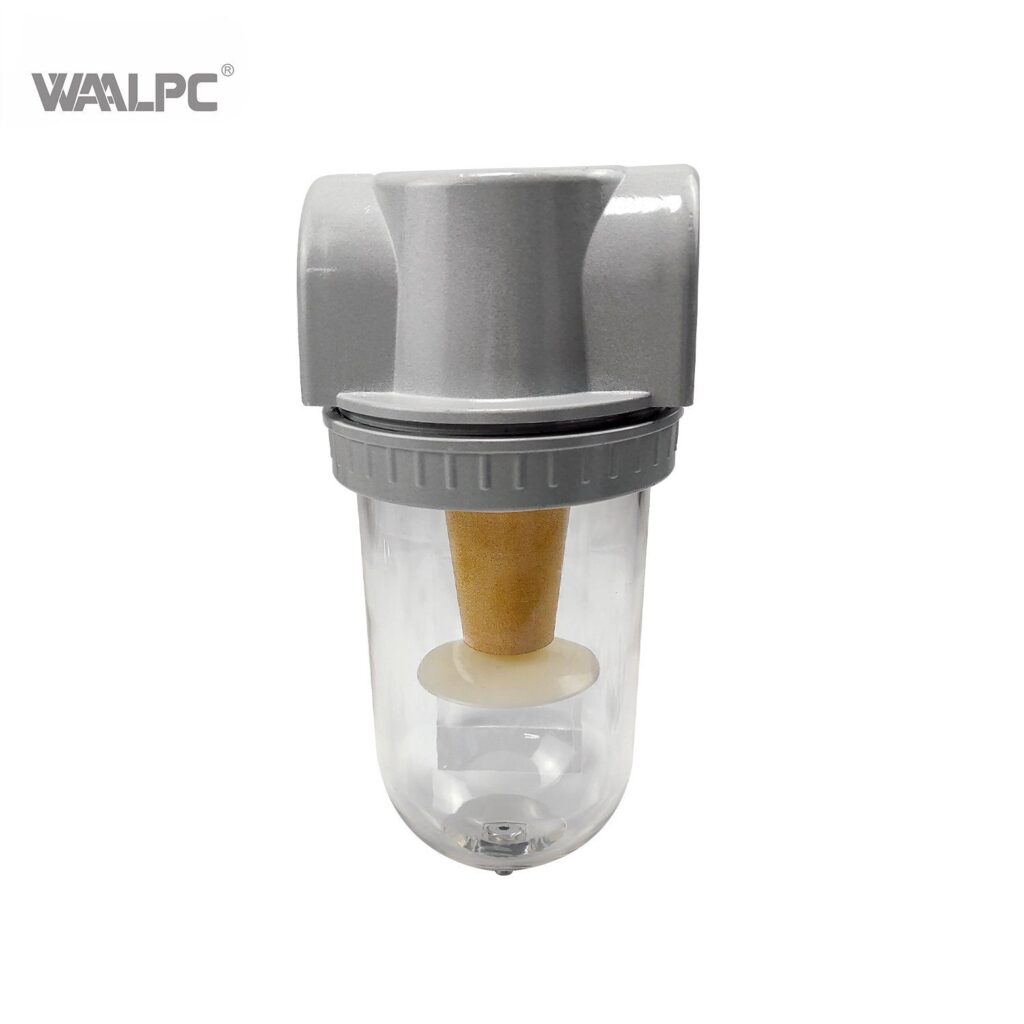

Фильтр-влагоотделитель QSL (AirTAC-формат) WAALPC QSL

✓ Статус Поставщик WAALPC в Казахстане · сертификат

✓ отгрузка 24 ч

Ключевые характеристики

Производитель

WAALPC

Тип

Фильтр-влагоотделитель

Серия

QSL

Материал корпуса

Алюм. сплав; стакан — поликарбонат; элемент — нерж. сталь

Рабочее давление

0–1,0 МПа

Рабочая температура

+5…+60 °C

Рабочая среда

сжатый воздух, вакуум

Артикул: QSL-10

✓ Срок со склада в Алматы, отгрузка 24 ч ✓ Гарантия 12 месяцев WAALPC · возврат по ЗоЗПП ✓ Статус Поставщик WAALPC в Казахстане · сертификат ✓ Юрлицам счёт, накладная, ЭСФ · госзакупок · паспорт ✓ Импорт ввоз в Республику Казахстан

Описание

Характеристики

Документы

📌 КраткоФильтр-влагоотделитель WAALPC QSL — циклонная очистка сжатого воздуха. Применяется для очистки, регулирования и смазки сжатого воздуха перед подачей в пневмосистему.

Циклонный фильтр-влагоотделитель WAALPC серии QSL — компактный аппарат для очистки сжатого воздуха от твёрдых частиц, капельной влаги и масляного тумана на входе в пневмосистему. Корпус из алюминиевого сплава, прозрачный поликарбонатный стакан с защитным кожухом, картридж из нержавеющей стали с микропористой структурой. Степень фильтрации 20–70 мкм, рабочее давление 0–1.0 МПа (10 бар), температура +5…+60 °C.

Принцип работы. Сжатый воздух поступает в корпус и направляется спиральными лопатками — закручивается в вихревой поток. Центробежная сила отбрасывает капли влаги и крупные частицы к стенкам прозрачного стакана; они стекают вниз и накапливаются в дренажной зоне. Тонкая доочистка происходит на пористом картридже из нержавеющей стали — задерживает частицы от 20 мкм. Накопленный конденсат удаляется через нижний дренажный клапан вручную.

Применение. Устанавливается на входе пневмосистемы — защищает распределители, цилиндры, пневмоинструмент от загрязнений и преждевременного износа. Подходит для блоков подготовки воздуха FRL, для подачи воздуха на одиночные станки и пневмоостровы. Совместим с обычным компрессорным сжатым воздухом (фильтрация перед AW/AC БПВ). Выберите типоразмер порта ниже — цена обновится автоматически.

Какие исполнения входят в серию QSL?

В серии 5 исполнений. Обозначения ряда: QSL-08, QSL-10, QSL-15, QSL-20, QSL-25. Каждое исполнение — отдельная позиция со своим присоединительным размером; полный перечень с ценами приведён в таблице этой карточки. Цены берутся из реестра и обновляются вместе с ним, поэтому в описании чисел мы не держим.

Как подобрать нужное исполнение QSL?

Фильтр подбирают по резьбе присоединения, расходу воздуха через линию и тонкости очистки. Присоединительный размер зашифрован в обозначении. Если фильтр ставится в сборную группу с другими модулями, у всех должен быть один типоразмер, иначе не обойтись без переходника.

Что входит в комплект?

В комплект входит сам узел; крепёж, уплотнения под конкретное присоединение и сопутствующие элементы заказываются отдельно. Чертежи и 3D-модели высылаем по запросу при подтверждении заказа.

Документы на поставку. Декларация о соответствии ЕАЭС N RU Д-CN.РА02.В.88125/26, действует до 25 марта 2031 года — запись есть в реестре Росаккредитации. Поставка с документами о ввозе и товаросопроводительными документами.

Как расшифровать артикул QSL?

Формат: QSL-{присоединение (резьба)}

QSL — серия
Присоединение (резьба): G1/4 / G3/8 / G1/2 / G3/4 / G1

Пример: QSL-08

Категории: Фильтр-влагоотделитель QSL

Что покупают вместе с QSL?

Фитинги Пневмораспределители Глушители

Какие вопросы чаще всего задают про QSL?

Какая тонкость фильтрации?

Тонкость фильтрации указана в карточке серии. Берите под требования оборудования: чем меньше значение в мкм, тем тоньше очистка.

Слив конденсата — ручной или автоматический?

Бывает ручной, полуавтоматический и автоматический. Автослив сбрасывает конденсат сам, ручной требует открыть кран. Для необслуживаемых или труднодоступных мест берите автослив.

В каком порядке ставятся узлы?

По ходу воздуха: фильтр → регулятор → лубрикатор. Фильтр очищает, регулятор держит давление, лубрикатор добавляет масло в поток. Часть узлов комбинированные — фильтр и регулятор в одном корпусе.

Что означают буквы AF, AR, AW, AL, AC?

AF — фильтр, AR — регулятор давления, AW — фильтр-регулятор в одном корпусе, AL — лубрикатор, AC — готовая группа подготовки. Буква задаёт тип узла, сверяйте её при подборе.

Какой совместимый аналог у импортного блока воздухоподготовки?

Многие коды (AF2000, AR2000, AW2000) совпадают с нашими буква-в-букву — карточка находится прямо по артикулу. Сверяйте тип узла, тонкость фильтра и присоединительную резьбу.

Какое максимальное рабочее давление?

Рабочее давление узлов воздухоподготовки — до 1.0 МПа (10 бар). Блоков на 1.6 МПа (16 бар) в линейке нет — если нужно выше, уточняйте отдельно до заказа.

Тип	Фильтр-влагоотделитель (циклонный)
Материал	Алюм. сплав; стакан — поликарбонат; элемент — нерж. сталь
Степень фильтрации	20–70 мкм
Рабочая среда	Сжатый воздух
Рабочее давление	0–1,0 МПа
Рабочая температура	+5…+60 °C
