YDD

Клапан электромагнитный импульсный YDD

Импульсный клапан прямой (Z, in-line), резьба G2, для систем регенерации рукавных фильтров, пневмоочистки.

Артикулы серии: YDD-Z-20, YDD-Z-25, YDD-Z-40S (всего 32 модификаций)

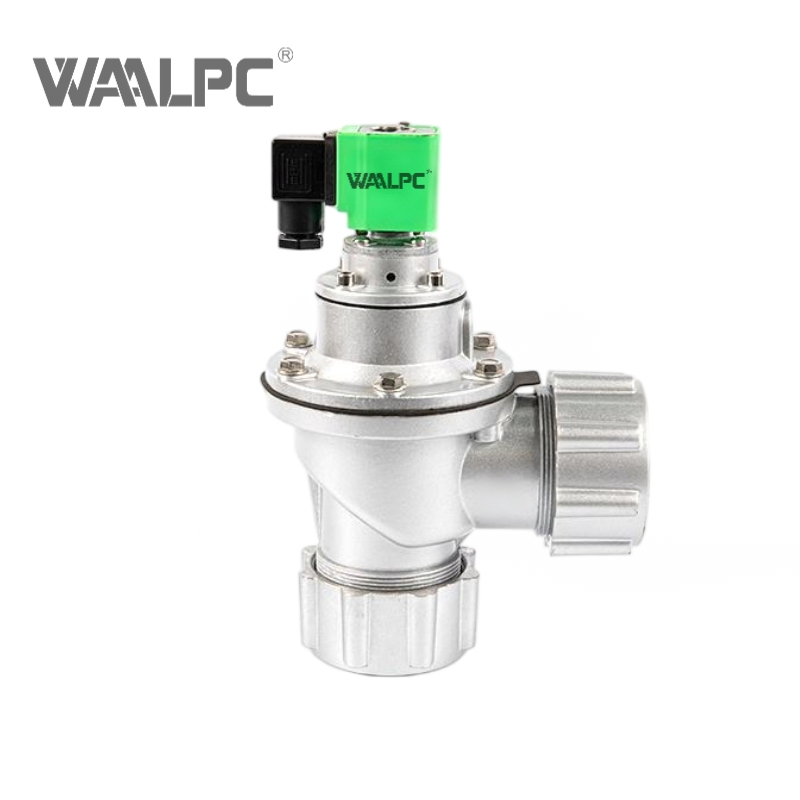

Клапан электромагнитный импульсный YDD WAALPC YDD-Y-20

✓ Статус Поставщик WAALPC в Казахстане · сертификат

поставка 2–4 недели

Ключевые характеристики

Серия

YDD (тип D (стандартный))

Корпус (тип)

прямой (Z, in-line)

Резьба

Время открытия

0.1-0.5 сек

Рабочее давление

0.3-0.85 МПа

Мембрана

NBR + нейлон

Артикул: YDD-Y-20

✓ Срок поставка 2–4 недели, срок подтверждаем при заказе ✓ Гарантия 12 месяцев WAALPC · возврат по ЗоЗПП ✓ Статус Поставщик WAALPC в Казахстане · сертификат ✓ Юрлицам счёт, накладная, ЭСФ · госзакупок · паспорт ✓ Импорт ввоз в Республику Казахстан

Описание

Характеристики

Аналоги

Чертёж

Документы

Клапан электромагнитный импульсный Waalpc YDD-Z-50S — соленоидный мембранный клапан с укороченным временем срабатывания для пневматической регенерации рукавных фильтров и систем пылеудаления.

Серия: YDD (тип D (стандартный))
Корпус: прямой (Z, in-line)
Резьба: G2
Время открытия: 0.1…0.5 сек (импульсный режим)
Рабочее давление: 0.3…0.85 МПа
Корпус: литой алюминий / нерж. сталь
Мембрана: NBR + нейлоновое армирование
Питание: AC220V / DC24V (укажите при заказе)

Применяется в рукавных и картриджных фильтрах систем обеспыливания на цементных заводах, металлургии, пищевой промышленности, в системах CIP.

Совместимость с импортными аналогами

Совместимый аналог — ASCO SCG353A043 (совпадают присоединительные и установочные размеры, серия YDD).

Как расшифровать артикул YDD?

Формат: YDD-{исполнение корпуса}-{присоединение (порт)}

YDD — серия
Исполнение корпуса: прямой (Z, in-line) / угловой (Y) / фланцевый (ZF) / с накидной гайкой (ZM)
Присоединение (порт): G3/4 / G1 / G1 1/2 / G2 / G2 1/2 / G3 / G3 1/2 / G4

Пример: YDD-Z-20

Производитель	Модель	Совместимость
ASCO	`8353 (Goyen CA45 серия) (серия 8353)`	Совместимый аналог — установочные размеры уточняйте

Категории: Клапаны электромагнитные соленоидные

Совместимые аналоги по артикулу импортной детали

Нашли страницу по номеру импортной детали — ниже соответствие. Цена и срок поставки берутся из реестра цен при открытии страницы, поэтому не устаревают.

Нашли вашу позицию: показать

Наш артикул	Размер	Цена	Наличие «—» — срок в карточке	Совместим с импортными
YDD-ZM-20	ZM, 2\"	22 800 ₸	—	ASCO SCG353A043

Совместимо с ASCO SCG353A043

Совместимый аналог — наш YDD-ZM-20, ZM, 2\". Цена 22 800 ₸, поставка 2–4 недели.

Аналог с оговорками: совпадают присоединительные размеры и назначение Не нашли свой номер — пришлите его на подбор, ответим за рабочий день.

Аналоги и совместимость YDD

Серия WAALPC YDD — инженерный аналог импортных пневмокомпонентов по стандартам ISO. Соответствия по брендам:

Бренд	Модель-аналог	Совместимость
ASCO	8353 (Goyen CA45 серия) (серия 8353)	Совместимый аналог — установочные размеры уточняйте

Пришлите артикул оригинала — подберём совместимый аналог и рассчитаем стоимость за 1 рабочий день. Подбор совместимых аналогов импортной пневматики →

Какие ещё серии есть в разделе «Клапаны электромагнитные соленоидные»?

Импульсные электромагнитные клапаны YDA (для рукавных фильтров)от 17 880 ₸Клапан электромагнитный импульсный YDGот 15 780 ₸Клапан электромагнитный паровой 2L — латунный 2/2, до 180 °Cот 48 120 ₸Клапаны электромагнитные 2/2 2S (AirTAC-формат) для воды и воздухаот 15 480 ₸Клапаны электромагнитные 2/2 большого Ду SLGот 28 200 ₸Соленоидный распределитель для пневмоострова 371 (10 мм)от 7 680 ₸Распределитель/клапан электромагнитный 2/2 НЗ 2V025от 2 580 ₸Соленоидные клапаны 2W — 2/2 NC латунь, DN 2.5–50 мм, для воды/воздуха/параот 4 560 ₸

Весь раздел — 186 позиций →

Что покупают вместе с YDD?

Фитинги Пневмотрубки Подготовка воздуха

Какие вопросы чаще всего задают про YDD?

Что значит схема 5/2 и 3/2?

Первое число — количество линий (портов), второе — число позиций. 5/2 (пять линий, две позиции) управляет двусторонним цилиндром. 3/2 (три линии) — односторонним или работает как отсечка. Схему берите как у заменяемого.

Какое напряжение катушки бывает?

Постоянный ток — DC24V, DC12V; переменный — AC220V, AC110V, AC24V. Напряжение зашито в коде и показано в карточке. Берите под напряжение своей системы управления.

Как понять размер распределителя по коду?

Номер корпуса задаёт присоединение: 100-я серия — M5/G1/8, 200-я — G1/8–G1/4, 300-я — G1/4–G3/8, 400-я — до G1/2. Размер порта растёт с номером корпуса.

Как монтируется распределитель?

Прямой монтаж на трубопровод, на монтажную плиту или групповой на батарею/остров. Тип монтажа задаёт посадку; совместимость проверяем по каталогу — сверяйте способ крепления, а не только схему.

Какой совместимый аналог у импортного распределителя?

Для 4V/3V-совместимых распределителей код часто совпадает с нашим буква-в-букву — карточка находится прямо по артикулу. Festo и SMC идут в своём формате: подбираем по четырём признакам — тип управления, схема, присоединение, напряжение.

Соленоидный, пневматический или ручной — в чём разница?

По типу управления: соленоид — электромагнитом, пневмоуправление — пилотным сигналом, ручной/механический — рычагом или кнопкой. Это граница класса: аналог обязан совпадать по типу управления.
