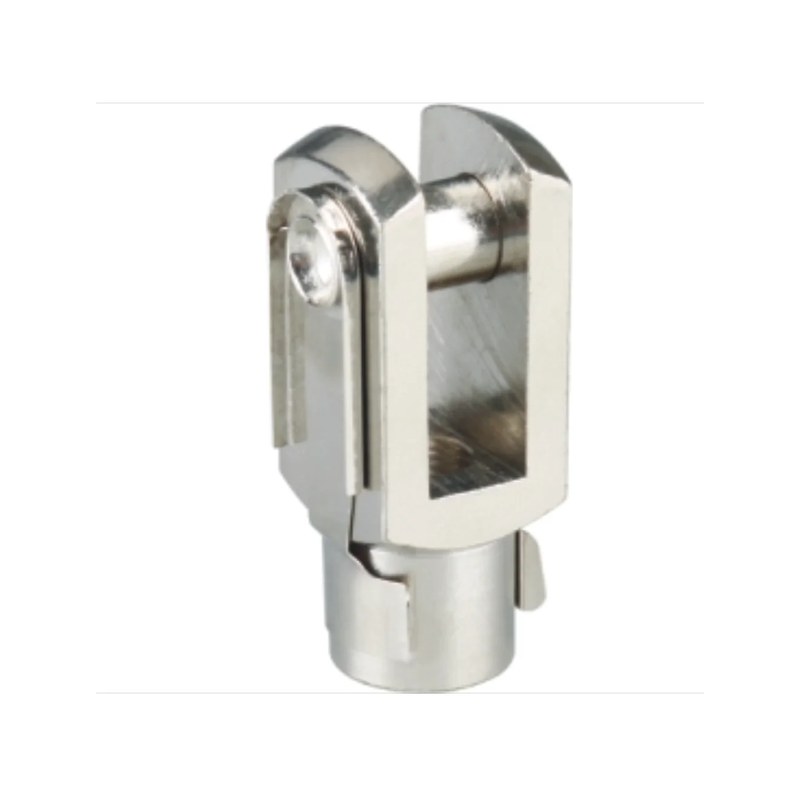

Вилка штока Y
Вилка штока WAALPC Y, 8/10/12/16/20/25/32/40/50/63/80/100/125/160/200.
Вилкообразная головка (Y-joint, clevis end) WAALPC для крепления штока пневмоцилиндра к рабочему механизму. Сталь оцинкованная, шарнирное соединение через палец с шплинтом. Резьба штока M6/M8/M10/M12/M16 — для цилиндров DSNU-16/20/MAL-20-25/DSBC-32-40/DSBC-50.
Технические характеристики и применение
Вилкообразная головка Y-Joint M6×1.0 для пневмоцилиндра DSNU-16 (ISO 6432)
Вилкообразная головка Y-Joint M6×1.0 (шарнирная проушина) соединяет шток пневмоцилиндра DSNU-16 с рычагом или кронштейном механизма. Шарнир компенсирует угловые отклонения до ±3°, снижая боковую нагрузку на шток и уплотнения цилиндра.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип резьбы | M6 × 1.0 (метрическая, шаг 1.0 мм) |
| Диаметр пальца (d) | 5 мм |
| Ширина вилки (Bf) | 7 мм |
| Совместимый цилиндр | DSNU-16 (ISO 6432, ∅ 16 мм) |
| Материал | Сталь, оцинкованное покрытие |
| Угол отклонения | ±3° |
| Стандарт | ISO 8139 (аналог) |
Совместимые пневмоцилиндры
- Waalpc DSNU-16 (ISO 6432, шток M6×1.0)
- серии DSNU-16 (ISO 6432, совместимый аналог)
- серии MI-16 (ISO 6432, близкий аналог)
- SNS MA-16 / NBPT MA-16 (ISO 6432, близкий аналог)
- Любые цилиндры ISO 6432 (∅ 16 мм) с резьбой штока M6×1.0
⚠️ Проверьте резьбу штока перед заказом. Для цилиндров ∅ 16 мм (ISO 6432) стандартная резьба штока — M6×1.0.
Применение
- Небольшие поворотные рычаги в приборостроении и электронике.
- Микрозажимы и фиксаторы в станках ЧПУ.
- Клапаны малого диаметра — управление заслонкой через рычаг.
- Сортировочные лотки с небольшим ходом и усилием.
Установка
- Вкрутите Y-Joint M6×1.0 в резьбу штока цилиндра (шток M6).
- Вставьте в проушину пальца (∅ 5 мм), совместив с отверстием рычага.
- Зафиксируйте палец стопорным кольцом или шплинтом.
- Затяните контргайку M6 на штоке цилиндра с моментом 3–4 Н·м.
Совместимость с импортными аналогами
Совместимый аналог — AirTAC Y-10 (совпадают присоединительные и установочные размеры, серия MONTAZH-Y).
Как расшифровать артикул Y?
Формат: {модификация}
- Y — серия
- Модификация: Y+PIN(COLLET)-100 / Y+PIN(COLLET)-32 / Y+PIN(COLLET)-40 / Y+PIN(COLLET)-50 / Y+PIN(COLLET)-63 / Y+PIN(COLLET)-80 / Y+PIN(PIN)-125 / Y+PIN(PIN)-160 / Y+PIN(PIN)-200 / Y+PIN-100 / Y+PIN-12 / Y+PIN-16 …
Пример: Y+PIN(COLLET)-100
