DPZ

Пневмоцилиндр с двумя штоками DPZ

Пневмоцилиндр с двумя штоками DPZ, Ø 10–32 мм, ход 10–100 мм. поставка 2–4 недели.

Артикулы серии: DPZ-10-10, DPZ-10-25, DPZ-10-40 (всего 30 модификаций)

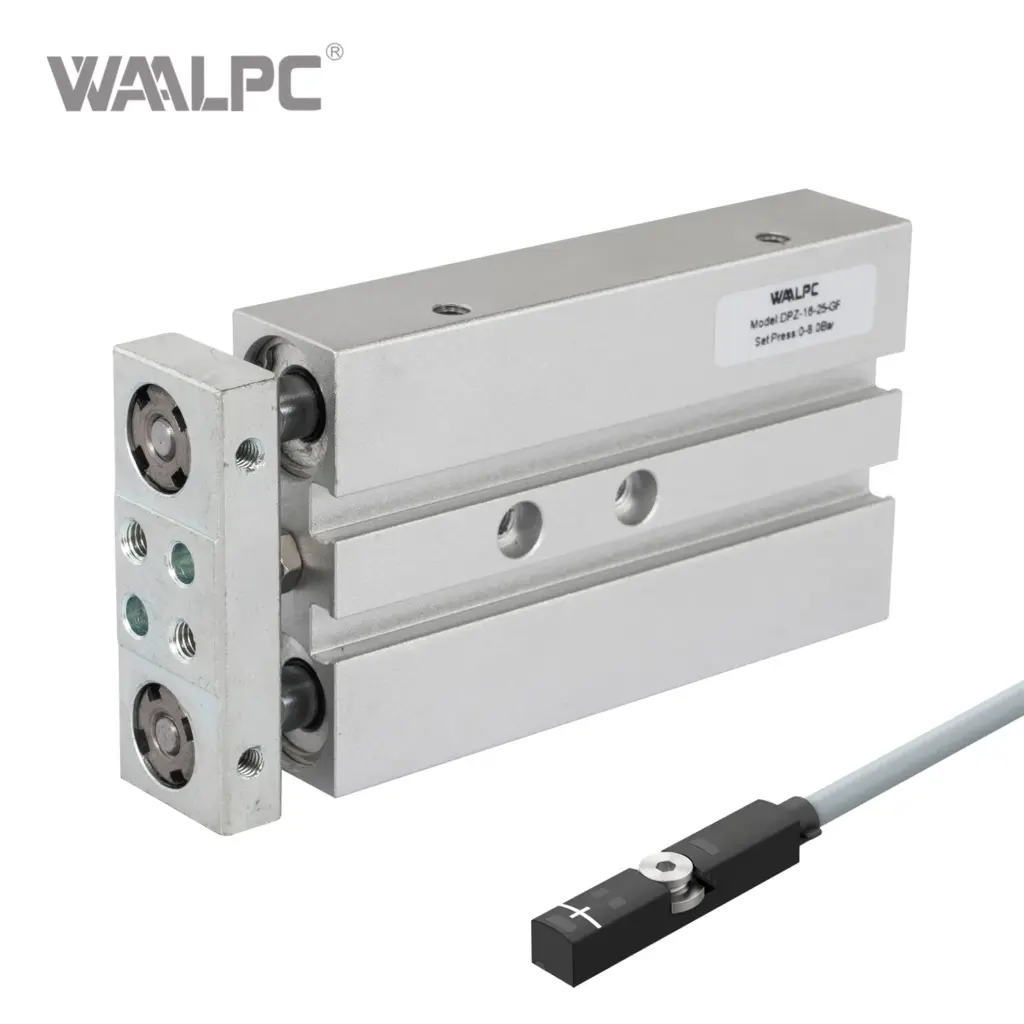

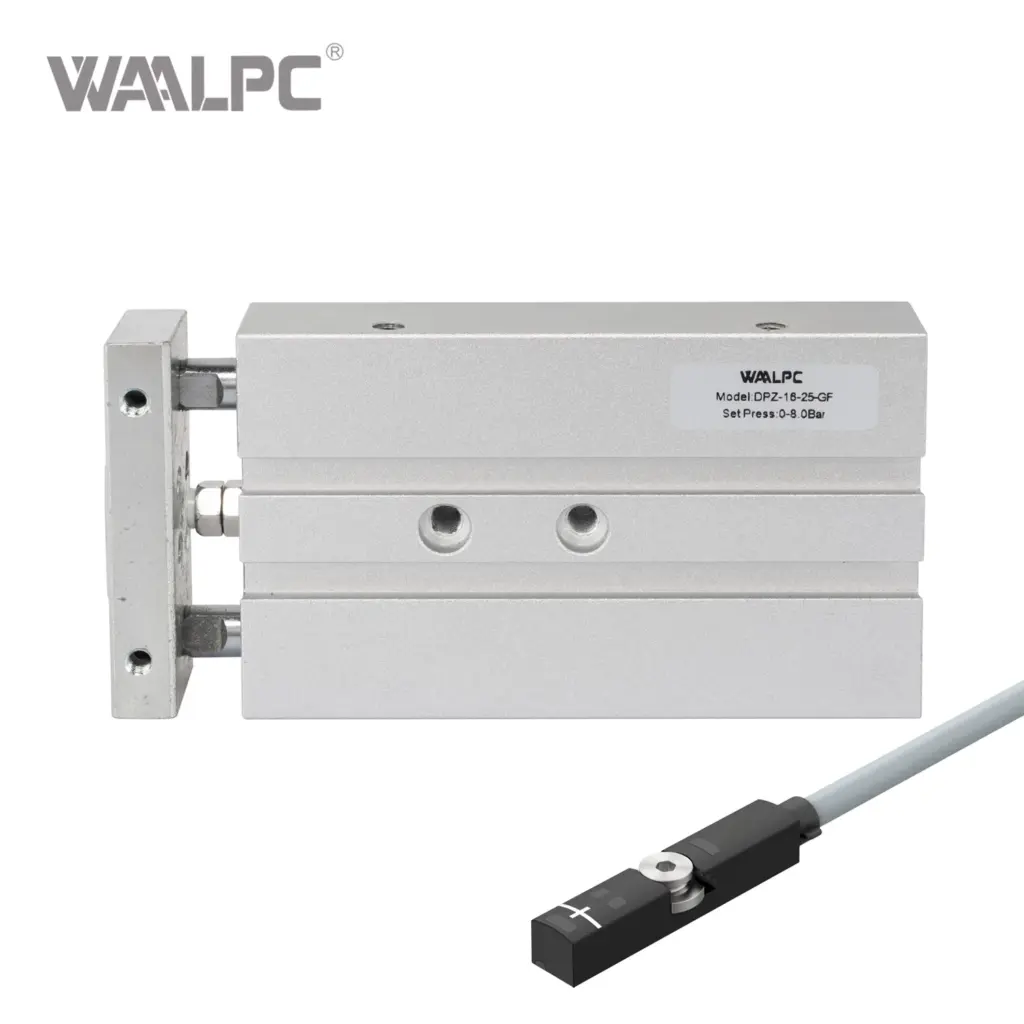

Пневмоцилиндр с двумя штоками DPZ WAALPC DPZ-GF-10-10
DPZ-GF-10-10 фото 1
DPZ-GF-10-10 фото 2
DPZ-GF-10-10 фото 3
DPZ-GF-10-10 чертёж
✓ Статус Поставщик WAALPC в Казахстане · сертификат
поставка 2–4 недели
Ключевые характеристики
Диаметр поршня
10–32
Длина хода
10-100 мм
Максимальное рабочее давление
1,0 МПа (10 бар)
Температура окр. среды
−20…+80 °C
Материал корпуса
анодированный алюминиевый сплав
Рабочая среда
очищенный сжатый воздух
Тип демпфирования
упругое / регулируемое (PPV)
Все характеристики →
от 22 980 ₸
Артикул: DPZ-GF-10-10
✓ Склад · отгрузка до 14:00 · 1–3 дня по Казахстану ✓ Гарантия 12 месяцев WAALPC · возврат по ЗоЗПП ✓ Статус Поставщик WAALPC в Казахстане · сертификат ✓ Юрлицам счёт, накладная, ЭСФ · госзакупок · паспорт ✓ Импорт ввоз в Республику Казахстан

Пневмоцилиндр с двумя штоками WAALPC DPZ — с двумя штоками — повышенная устойчивость к проворачиванию и боковым усилиям. Диаметр поршня 10–32 мм, ход 10–100 мм. Рабочее давление до 1,0 МПа, температура −20…+80 °C, рабочая среда — очищенный сжатый воздух; корпус из анодированного алюминиевого сплава. Поставка 2–4 недели.

Конструкция и принцип работы

Серия WAALPC DPZ построена по схеме сдвоенного поршневого узла с двумя параллельными штоками, выходящими из одной торцевой крышки. Такая компоновка исключает проворачивание штока относительно гильзы и существенно увеличивает воспринимаемую боковую нагрузку, что важно при работе с асимметричной массой и моментом на оси. Гильза цилиндра выполнена из анодированного алюминиевого сплава, штоки — из легированной стали с хромированным покрытием. Поршневая группа оснащена уплотнениями двустороннего действия; крышки имеют посадочные места под датчики и крепёжные кронштейны.

Технические данные

  • Ø поршня: 10–32 мм
  • Ход: 10–100 мм
  • Макс. рабочее давление: 1,0 МПа (10 бар)
  • Температура: −20…+80 °C
  • Рабочая среда: очищенный сжатый воздух
  • Тип действия: двустороннее
  • Материал корпуса: анодированный алюминиевый сплав
  • Демпфирование: упругое / регулируемое (PPV)
  • Исполнения: GF;KF

Применение

Пневмоцилиндры серии DPZ применяются на операциях линейного перемещения в составе сборочных, упаковочных и обрабатывающих линий: подача и выталкивание заготовок, привод заслонок и захватов, прижим и фиксация деталей в приспособлениях. Стандартизованные присоединительные и монтажные размеры упрощают замену импортных аналогов в существующих установках.

Поставка и комплектация

Базовая поставка: пневмоцилиндр или привод серии DPZ в выбранном исполнении, упаковка производителя. Монтажные кронштейны, проушины, шарнирные опоры, магнитные датчики положения и фитинги заказываются отдельно по соответствующему артикулу. Срок поставки: 2–4 недели с момента подтверждения заказа. По всем размерам и исполнениям предоставляются 3D-модели и чертежи в формате STEP / PDF для интеграции в проектную документацию.

На все размеры серии предоставляется полный комплект эксплуатационной документации: спецификация, чертёж, инструкция по монтажу, паспорт изделия с отметкой о приёмке. По запросу выполняется индивидуальная подгонка под нестандартный монтаж — переходные кронштейны, удлинённые штоки, специальные уплотнения для пищевых производств или повышенных температур. Сертификация соответствия техническим регламентам ТР ТС оформляется по отдельной заявке для проектов, требующих документального подтверждения происхождения и качества компонентов.

Какие типоразмеры и усилия у серии DPZ?

Ряд включает диаметры 10, 16, 20, 25, 32 мм и ходы от 10 до 100 мм — всего 60 исполнений. Усилие толкания при рабочем давлении 0,6 МПа считается по площади поршня: Ø10 мм — 47 Н; Ø16 мм — 121 Н; Ø25 мм — 295 Н; Ø32 мм — 483 Н. Усилие обратного хода меньше на площадь штока, поэтому запас берут двукратный.

Документы на поставку. Пневмоцилиндры не подлежат обязательной сертификации и декларированию соответствия — техрегламент на них не распространяется. Поставляются с документами о ввозе и товаросопроводительными документами, паспортом изделия и инструкцией на русском языке.

Совместимость с импортными аналогами

Совместимый аналог — Festo DPZ-10-10-P-A-GF (совпадают присоединительные и установочные размеры, серия DPZ).

Как расшифровать артикул DPZ?

Формат: DPZ-{типоразмер}-{ход}

  • DPZ — серия
  • Типоразмер: 10 / 16 / 20 / 25 / 32
  • Ход: 10 / 25 / 40 / 50 / 80 / 100

Пример: DPZ--10-10

Категории: Двухштоковые цилиндры DPZ (Festo-формат)

Совместимые аналоги по артикулу импортной детали

Нашли страницу по номеру импортной детали — ниже соответствие. Цена и наличие берутся из складского реестра при открытии страницы, поэтому не устаревают.

Нашли вашу позицию: показать
Наш артикулРазмерЦенаНаличиеСовместим с импортными
DPZ-GF-10-10Ø10 мм, ход 10 мм22 980 ₸поставка 2–4 неделиFesto DPZ-10-10-P-A-GF
DPZ-GF-10-25Ø10 мм, ход 25 мм23 940 ₸поставка 2–4 неделиFesto DPZ-10-25-P-A-GF
DPZ-GF-10-40Ø10 мм, ход 40 мм24 660 ₸поставка 2–4 неделиFesto DPZ-10-40-P-A-GF
DPZ-GF-10-50Ø10 мм, ход 50 мм25 260 ₸поставка 2–4 неделиFesto DPZ-10-50-P-A-GF
DPZ-GF-16-10Ø16 мм, ход 10 мм26 640 ₸поставка 2–4 неделиFesto DPZ-16-10-P-A-GF
DPZ-GF-16-100Ø16 мм, ход 100 мм32 580 ₸поставка 2–4 неделиFesto DPZ-16-100-P-A-GF
DPZ-GF-16-25Ø16 мм, ход 25 мм27 600 ₸поставка 2–4 неделиFesto DPZ-16-25-P-A-GF
DPZ-GF-16-40Ø16 мм, ход 40 мм28 620 ₸поставка 2–4 неделиFesto DPZ-16-40-P-A-GF
DPZ-GF-16-50Ø16 мм, ход 50 мм29 340 ₸поставка 2–4 неделиFesto DPZ-16-50-P-A-GF
DPZ-GF-16-80Ø16 мм, ход 80 мм31 260 ₸поставка 2–4 неделиFesto DPZ-16-80-P-A-GF
DPZ-GF-20-10Ø20 мм, ход 10 мм33 120 ₸поставка 2–4 неделиFesto DPZ-20-10-P-A-GF
DPZ-GF-20-100Ø20 мм, ход 100 мм40 140 ₸поставка 2–4 неделиFesto DPZ-20-100-P-A-GF
DPZ-GF-20-25Ø20 мм, ход 25 мм34 260 ₸поставка 2–4 неделиFesto DPZ-20-25-P-A-GF
DPZ-GF-20-40Ø20 мм, ход 40 мм35 400 ₸поставка 2–4 неделиFesto DPZ-20-40-P-A-GF
DPZ-GF-20-50Ø20 мм, ход 50 мм36 180 ₸поставка 2–4 неделиFesto DPZ-20-50-P-A-GF
DPZ-GF-20-80Ø20 мм, ход 80 мм38 580 ₸поставка 2–4 неделиFesto DPZ-20-80-P-A-GF
DPZ-GF-25-10Ø25 мм, ход 10 мм42 720 ₸поставка 2–4 неделиFesto DPZ-25-10-P-A-GF
DPZ-GF-25-100Ø25 мм, ход 100 мм52 080 ₸поставка 2–4 неделиFesto DPZ-25-100-P-A-GF
DPZ-GF-25-25Ø25 мм, ход 25 мм44 280 ₸поставка 2–4 неделиFesto DPZ-25-25-P-A-GF
DPZ-GF-25-40Ø25 мм, ход 40 мм45 780 ₸поставка 2–4 неделиFesto DPZ-25-40-P-A-GF
DPZ-GF-25-50Ø25 мм, ход 50 мм46 920 ₸поставка 2–4 неделиFesto DPZ-25-50-P-A-GF
DPZ-GF-25-80Ø25 мм, ход 80 мм49 920 ₸поставка 2–4 неделиFesto DPZ-25-80-P-A-GF
DPZ-GF-32-10Ø32 мм, ход 10 мм61 020 ₸поставка 2–4 неделиFesto DPZ-32-10-P-A-GF
DPZ-GF-32-100Ø32 мм, ход 100 мм75 060 ₸поставка 2–4 неделиFesto DPZ-32-100-P-A-GF
DPZ-GF-32-25Ø32 мм, ход 25 мм63 360 ₸поставка 2–4 неделиFesto DPZ-32-25-P-A-GF
DPZ-GF-32-40Ø32 мм, ход 40 мм65 760 ₸поставка 2–4 неделиFesto DPZ-32-40-P-A-GF
DPZ-GF-32-50Ø32 мм, ход 50 мм67 320 ₸поставка 2–4 неделиFesto DPZ-32-50-P-A-GF
DPZ-GF-32-80Ø32 мм, ход 80 мм72 060 ₸поставка 2–4 неделиFesto DPZ-32-80-P-A-GF
DPZ-KF-10-10—от 35 400 ₸поставка 2–4 неделиFesto DPZ-10-10-P-A-KF
DPZ-KF-10-100—от 42 060 ₸поставка 2–4 неделиFesto DPZ-10-100-P-A-KF
DPZ-KF-10-25—от 36 540 ₸поставка 2–4 неделиFesto DPZ-10-25-P-A-KF
DPZ-KF-10-40—от 37 680 ₸поставка 2–4 неделиFesto DPZ-10-40-P-A-KF
DPZ-KF-10-50—от 38 340 ₸поставка 2–4 неделиFesto DPZ-10-50-P-A-KF
DPZ-KF-10-80—от 40 620 ₸поставка 2–4 неделиFesto DPZ-10-80-P-A-KF
DPZ-KF-16-10—от 39 240 ₸поставка 2–4 неделиFesto DPZ-16-10-P-A-KF
Показать ещё 23 позиций (всего 58)
Наш артикулРазмерЦенаНаличиеСовместим с импортными
DPZ-KF-16-100—от 46 560 ₸поставка 2–4 неделиFesto DPZ-16-100-P-A-KF
DPZ-KF-16-25—от 40 500 ₸поставка 2–4 неделиFesto DPZ-16-25-P-A-KF
DPZ-KF-16-40—от 41 820 ₸поставка 2–4 неделиFesto DPZ-16-40-P-A-KF
DPZ-KF-16-50—от 42 600 ₸поставка 2–4 неделиFesto DPZ-16-50-P-A-KF
DPZ-KF-16-80—от 45 000 ₸поставка 2–4 неделиFesto DPZ-16-80-P-A-KF
DPZ-KF-20-10—от 47 100 ₸поставка 2–4 неделиFesto DPZ-20-10-P-A-KF
DPZ-KF-20-100—от 55 560 ₸поставка 2–4 неделиFesto DPZ-20-100-P-A-KF
DPZ-KF-20-25—от 48 480 ₸поставка 2–4 неделиFesto DPZ-20-25-P-A-KF
DPZ-KF-20-40—от 49 860 ₸поставка 2–4 неделиFesto DPZ-20-40-P-A-KF
DPZ-KF-20-50—от 50 880 ₸поставка 2–4 неделиFesto DPZ-20-50-P-A-KF
DPZ-KF-20-80—от 53 700 ₸поставка 2–4 неделиFesto DPZ-20-80-P-A-KF
DPZ-KF-25-10—от 55 260 ₸поставка 2–4 неделиFesto DPZ-25-10-P-A-KF
DPZ-KF-25-100—от 65 760 ₸поставка 2–4 неделиFesto DPZ-25-100-P-A-KF
DPZ-KF-25-25—от 56 940 ₸поставка 2–4 неделиFesto DPZ-25-25-P-A-KF
DPZ-KF-25-40—от 58 740 ₸поставка 2–4 неделиFesto DPZ-25-40-P-A-KF
DPZ-KF-25-50—от 59 880 ₸поставка 2–4 неделиFesto DPZ-25-50-P-A-KF
DPZ-KF-25-80—от 63 480 ₸поставка 2–4 неделиFesto DPZ-25-80-P-A-KF
DPZ-KF-32-10—от 80 700 ₸поставка 2–4 неделиFesto DPZ-32-10-P-A-KF
DPZ-KF-32-100—от 92 220 ₸поставка 2–4 неделиFesto DPZ-32-100-P-A-KF
DPZ-KF-32-25—от 81 720 ₸поставка 2–4 неделиFesto DPZ-32-25-P-A-KF
DPZ-KF-32-40—от 81 960 ₸поставка 2–4 неделиFesto DPZ-32-40-P-A-KF
DPZ-KF-32-50—от 83 640 ₸поставка 2–4 неделиFesto DPZ-32-50-P-A-KF
DPZ-KF-32-80—от 88 860 ₸поставка 2–4 неделиFesto DPZ-32-80-P-A-KF

Совместимо с Festo DPZ-10-10-P-A-GF

Совместимый аналог — наш DPZ-GF-10-10, Ø10 мм, ход 10 мм. Цена 22 980 ₸, поставка 2–4 недели. Совпадает типоразмер; исполнение — демпфирование, магнитный поршень, крепление — уточняется при заказе.

Совместимо с Festo DPZ-10-25-P-A-GF

Совместимый аналог — наш DPZ-GF-10-25, Ø10 мм, ход 25 мм. Цена 23 940 ₸, поставка 2–4 недели. Совпадает типоразмер; исполнение — демпфирование, магнитный поршень, крепление — уточняется при заказе.

Совместимо с Festo DPZ-10-40-P-A-GF

Совместимый аналог — наш DPZ-GF-10-40, Ø10 мм, ход 40 мм. Цена 24 660 ₸, поставка 2–4 недели. Совпадает типоразмер; исполнение — демпфирование, магнитный поршень, крепление — уточняется при заказе.

Совместимо с Festo DPZ-10-50-P-A-GF

Совместимый аналог — наш DPZ-GF-10-50, Ø10 мм, ход 50 мм. Цена 25 260 ₸, поставка 2–4 недели. Совпадает типоразмер; исполнение — демпфирование, магнитный поршень, крепление — уточняется при заказе.

Совместимо с Festo DPZ-16-10-P-A-GF

Совместимый аналог — наш DPZ-GF-16-10, Ø16 мм, ход 10 мм. Цена 26 640 ₸, поставка 2–4 недели. Совпадает типоразмер; исполнение — демпфирование, магнитный поршень, крепление — уточняется при заказе.

Совместимо с Festo DPZ-16-100-P-A-GF

Совместимый аналог — наш DPZ-GF-16-100, Ø16 мм, ход 100 мм. Цена 32 580 ₸, поставка 2–4 недели. Совпадает типоразмер; исполнение — демпфирование, магнитный поршень, крепление — уточняется при заказе.

Аналог с оговорками: совпадают присоединительные размеры и назначение Не нашли свой номер — пришлите его на подбор, ответим за рабочий день.

Цены по типоразмерам — DPZпоставка 2–4 недели
Цена базового исполнения, ₸. В серии 60 исполнений: с демпфированием и без, с магнитным поршнем под датчик. Цены обновляются автоматически. Пометка «от» — в этом типоразмере есть исполнения заметно дороже базового; точная цена появится после выбора исполнения выше.
Ø10Ø16Ø20Ø25Ø32
Ø, мм1025405080100
ход →ход штока, мм
10от 22 980от 23 940от 24 660от 25 260от 26 820от 27 960
16от 26 640от 27 600от 28 620от 29 340от 31 260от 32 580
20от 33 120от 34 260от 35 400от 36 180от 38 580от 40 140
25от 42 720от 44 280от 45 780от 46 920от 49 920от 52 080
32от 61 020от 63 36065 76067 32072 06075 060
Выбрать типоразмер и заказатьПрислать артикул на подбор

Каким импортным обозначениям соответствует DPZ

Таблицы соответствий: чужое обозначение, наш артикул того же типоразмера, цена и срок.

Что покупают вместе с DPZ?

ФитингиПневмотрубкиПодготовка воздуха
Подбор проверил Вадим Ибрагимов, главный инженер CORNETA. Пришлите артикул или спецификацию — подберём совместимый аналог по присоединительным размерам и назовём цену.

Какие вопросы чаще всего задают про DPZ?

Чем заменить импортный цилиндр (Festo, SMC, Camozzi)?

Замену подбираем по типоразмеру — диаметр поршня и ход совпадают, присоединительные и монтажные размеры тоже. Для профильных цилиндров это единый ряд, поэтому совместимый аналог устанавливается на то же место без переделки крепления. Часто импортный код совпадает с нашим буква-в-букву — тогда карточка находится прямо по артикулу.

Какой ход бывает у цилиндра?

Ход не привязан жёстко к диаметру: у одного диаметра поршня доступен набор стандартных ходов. Точный перечень показан в карточке серии. Нестандартный ход считаем отдельно, поставка 2–4 недели.

Что значит ISO 15552?

Это международный ряд присоединительных и монтажных размеров для профильных (шпильчатых) пневмоцилиндров. Наши профильные серии совпадают с этим рядом по размерам, поэтому взаимозаменяемы с импортом того же класса. Это совпадение размеров, а не сертификат.

Чем профильный цилиндр отличается от компактного?

Профильный (ряд ISO 15552) — длинный, на стяжных шпильках, под большой ход. Компактный (ряд ISO 21287) — короткий, для тесных мест, ход обычно меньше. Диаметры перекрываются, но габарит и ряд разные — сверяйте класс, а не только диаметр.

Есть ли цилиндр на складе?

Наличие и цена показаны в карточке конкретного типоразмера. Складские позиции идут с отметкой наличия, остальные идут поставкой 2–4 недели. Точный срок указан в карточке по коду.

Что за буква после диаметра в коде штока?

У ряда серий буква после диаметра задаёт резьбу штока — наружную или внутреннюю. Она определяет, как крепится нагрузка, поэтому сверяйте её с исходным цилиндром. В карточке резьба штока указана.

📞
