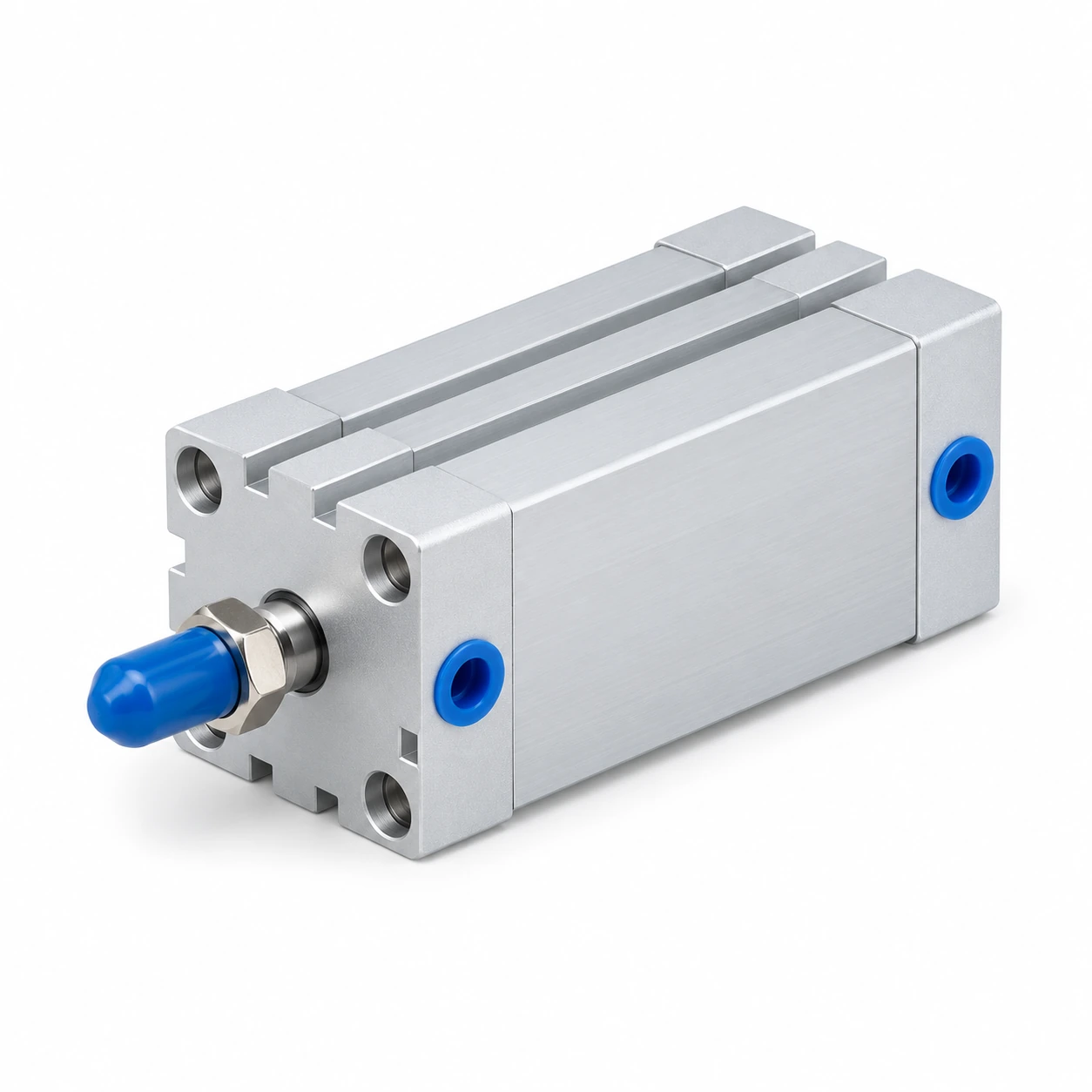

ADN-KP-32-10-P-A пневмоцилиндр Ø32 ход 10

109 080 ₸ с НДС · склад в Алматы · доставка по Казахстану

ADN-KP-32-10-P-A: Ø32 мм, ход 10 мм, теоретически 483 Н при 6 бар. Совместимый аналог: Festo ADN-32-10-KP-A-P-A, ADN-32-10-KP-I-P-A.

Какие технические данные у ADN-KP-32-10-P-A?

Диаметр поршня	32 мм
Ход	10 мм
Площадь поршня	8,0 см²
Усилие на выталкивание при 6 бар (0,6 МПа)	483 Н (теоретическое, без потерь на трение)
Объём камеры на полный ход	0,008 л
Демпфирование	P-A
Материал корпуса	Алюминиевый сплав
Рабочее давление	до 0,8 МПа по каталогу завода
Рабочая температура	S6 0…150 °C (стандарт −5…80 °C)
Рабочая среда	Сжатый воздух (фильтрация 40 мкм)
Артикул	ADN-KP-32-10-P-A
Серия	ADN-KP, 497 исполнений в карточке
Цена	109 080 ₸; в серии цены от 96 540 до 496 560 ₸
Наличие	поставка 3–5 недель; в серии на складе 0 из 497
Совместимые бренды	Festo

Как расшифровать обозначение ADN-KP-32-10-P-A?

Обозначение ADN-KP-32-10-P-A состоит из 6 частей, разделённых дефисом. ADN — серия («компактные с зажимом штока»). 32 — диаметр поршня в миллиметрах. 10 — ход в миллиметрах. Соседние обозначения того же ряда: ADN-KP-32-15-P-A, ADN-KP-32-20-P-A, ADN-KP-32-25-P-A, ADN-KP-32-30-P-A, ADN-KP-32-40-P-A. В карточке серии ADN-KP 497 исполнений с ценой от 96 540 до 496 560 ₸; ADN-KP-32-10-P-A по цене снизу — 69-й.

Какое усилие развивает ADN-KP-32-10-P-A при разном давлении?

Ø32 мм, F = P·π·D²/4: 4 бар — 322 Н; 5 бар — 402 Н; 6 бар — 483 Н; 7 бар — 563 Н. Площадь поршня 8,0 см². Значения теоретические, на обратном ходу — меньше на площадь штока.

Какой расход воздуха у ADN-KP-32-10-P-A за один двойной ход?

Ø32 мм, ход 10 мм, шток Ø12 мм: объём цилиндра за двойной ход V = π/4·(2·D² − d²)·L = 15 см³, при 6 бар (изб.) это около 0,1 нл свободного воздуха. Для своих давления и числа циклов в минуту — калькулятор расхода воздуха, для усилия — калькулятор усилия цилиндра.

С какими кодами совместим ADN-KP-32-10-P-A?

Проверено по брендам: Festo — 2 кода. Всего 2 совместимых кодов у 1 бренда; ваш артикул ADN-KP-32-10-P-A — наш ответ на любой из них.

Бренд	Код
Festo	ADN-32-10-KP-A-P-A, ADN-32-10-KP-I-P-A

Семейства: Festo ADN-KP · WAALPC ADN-KP · все аналоги Festo · все совместимые аналоги

Какая цена ADN-KP-32-10-P-A и сколько идёт поставка?

ADN-KP-32-10-P-A — 109 080 ₸ за штуку; в серии ADN-KP цены от 96 540 до 496 560 ₸, на складе 0 из 497 исполнений. Поставка 3–5 недель. Рядом по серии: ADN-KP-32-15-P-A — 109 500 ₸; ADN-KP-32-20-P-A — 109 980 ₸; ADN-KP-32-25-P-A — 110 400 ₸; ADN-KP-32-30-P-A — 110 880 ₸. Заказ: корзина, «Купить в 1 клик» или +7 707 540-71-38.

Чем ADN-KP-32-10-P-A отличается от соседних размеров?

ADN-KP-32-15-P-A: ход 15 мм вместо 10 мм, цена 109 500 ₸, дороже на 420 ₸. ADN-KP-32-20-P-A: ход 20 мм вместо 10 мм, цена 109 980 ₸, дороже на 900 ₸. ADN-KP-32-25-P-A: ход 25 мм вместо 10 мм, цена 110 400 ₸, дороже на 1 320 ₸. ADN-KP-32-30-P-A: ход 30 мм вместо 10 мм, цена 110 880 ₸, дороже на 1 800 ₸. Разброс цен среди этих соседей: от 109 500 до 110 880 ₸ при вашем 109 080 ₸.

Какие ещё размеры ADN-KP есть?

Ближайшие 8 типоразмеров — ADN-KP-32-15-P-A, ADN-KP-32-20-P-A, ADN-KP-32-25-P-A, ADN-KP-32-30-P-A, ADN-KP-32-40-P-A; цены соседей от 109 500 до 115 560 ₸, ваш артикул — 109 080 ₸.

ADN-KP-32-15-P-A — 109 500 ₸ADN-KP-32-20-P-A — 109 980 ₸ADN-KP-32-25-P-A — 110 400 ₸ADN-KP-32-30-P-A — 110 880 ₸ADN-KP-32-40-P-A — 111 780 ₸ADN-KP-32-50-P-A — 112 680 ₸ADN-KP-32-60-P-A — 113 640 ₸ADN-KP-32-80-P-A — 115 560 ₸

Тот же ход, другой Ø: ADN-KP-40-10-P-AADN-KP-50-10-P-AADN-KP-63-10-P-AADN-KP-80-10-P-A

Категория: Пневмоцилиндры ADN-KP (ISO 21287, компактные)Статья: Аналог цилиндра ADN (ISO 21287) — WAALPC ADN, подбор по ISO

Соседние коды ряда ADN-KP: ADN-KP-32-100-P-AADN-KP-40-15-P-AADN-KP-40-20-P-AADN-KP-100-60-P-AADN-KP-100-80-P-AADN-KP-100-100-P-A

Все исполнения: Пневмоцилиндр компактный ADN-KP — с зажимом штока →
