154 260 ₸ с НДС · склад в Алматы · доставка по Казахстану
Другие написания кода: ADVC100-15, ADVC 100-15, ADVC10015.

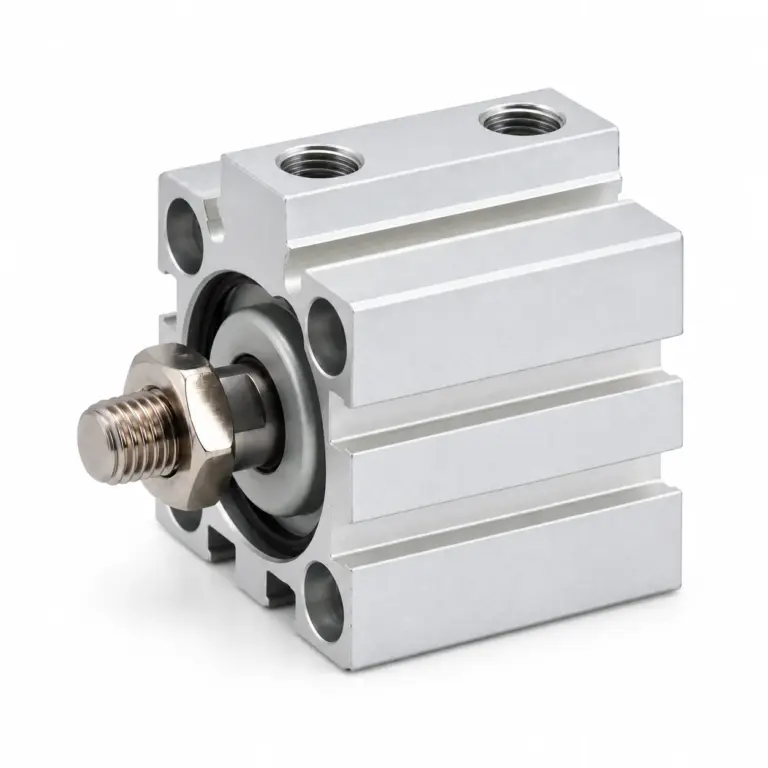

ADVC-100-15: Ø100 мм, ход 15 мм, теоретически 4 712 Н при 6 бар. Совместимый аналог: Festo ADVC-100-15-A-P.
| Диаметр поршня | 100 мм |
| Ход | 15 мм |
| Площадь поршня | 78,5 см² |
| Усилие на выталкивание при 6 бар (0,6 МПа) | 4 712 Н (теоретическое, без потерь на трение) |
| Объём камеры на полный ход | 0,118 л |
| Материал | Алюминиевый сплав |
| Рабочее давление | до 0,8 МПа по каталогу завода |
| Рабочая среда | очищенный сжатый воздух |
| Артикул | ADVC-100-15 |
| Серия | ADVC, 51 исполнений в карточке |
| Цена | 154 260 ₸; в серии цены от 13 860 до 190 200 ₸ |
| Наличие | поставка 3–5 недель; в серии на складе 0 из 51 |
| Совместимые бренды | Festo |

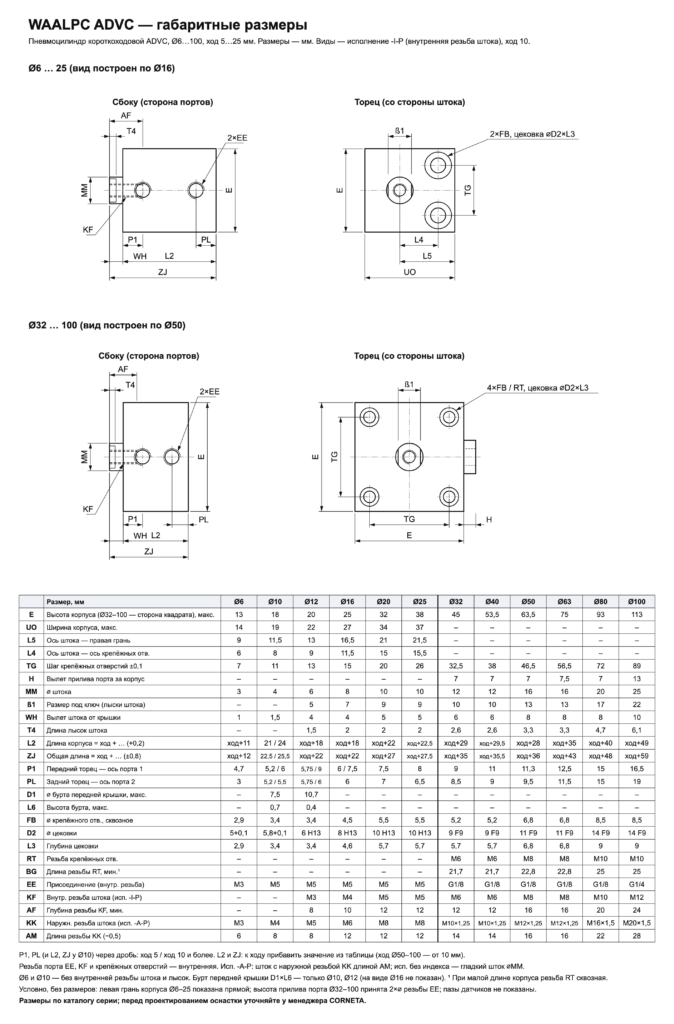

Габаритный чертёж серии ADVC: длины, присоединительные и установочные размеры в миллиметрах. Размеры вашего исполнения ADVC-100-15 смотрите в таблице под чертежом, по столбцу типоразмера. Открыть чертёж крупно. Нужно подтвердить размеры перед покупкой — позвоните +7 707 540-71-38.
Перед заказом сопоставьте выбранное исполнение с исходным цилиндром и условиями установки.
| Параметр | Что проверить перед заказом |
|---|---|
| Размеры | Сравните диаметр поршня, ход и монтажные размеры с чертежом вашей установки. |
| Шток | Уточните вид и размер резьбы штока и размеры присоединяемой детали. |
| Подключение воздуха | Сверьте размер резьбы портов, их расположение и доступ для подключения трубок. |
| Рабочий режим | Укажите давление в месте установки, требуемое усилие, скорость и число циклов. |
| Исполнение | Уточните требования к демпфированию, датчикам положения и условиям рабочей среды. |
Для подбора пришлите исходный артикул, фото шильдика и чертёж установки вместе с рабочими параметрами.
Обозначение ADVC-100-15 состоит из 3 частей, разделённых дефисом. ADVC — серия («пневмоцилиндр ADVC — Ø6–100 мм, ход 5–25 мм»). 100 — диаметр поршня в миллиметрах. 15 — ход в миллиметрах. Соседние обозначения того же ряда: ADVC-80-15, ADVC-80-20, ADVC-80-25, ADVC-100-10, ADVC-100-20, ADVC-100-25. В карточке серии ADVC 51 исполнений с ценой от 13 860 до 190 200 ₸; ADVC-100-15 по цене снизу — 48-й.
Ø100 мм, F = P·π·D²/4: 4 бар — 3 142 Н; 5 бар — 3 927 Н; 6 бар — 4 712 Н; 7 бар — 5 498 Н. Площадь поршня 78,5 см². Значения теоретические, на обратном ходу — меньше на площадь штока.
Ø100 мм, ход 15 мм, шток Ø25 мм: объём цилиндра за двойной ход V = π/4·(2·D² − d²)·L = 228 см³, при 6 бар (изб.) это около 1,6 нл свободного воздуха. Для своих давления и числа циклов в минуту — калькулятор расхода воздуха, для усилия — калькулятор усилия цилиндра.
Проверено по брендам: Festo — 1 код. Всего 1 совместимых кодов у 1 бренда; ваш артикул ADVC-100-15 — наш ответ на любой из них.
| Бренд | Код |
|---|---|
| Festo | ADVC-100-15-A-P |
Семейства: Festo ADVC · все аналоги Festo · все совместимые аналоги
ADVC-100-15 — 154 260 ₸ за штуку; в серии ADVC цены от 13 860 до 190 200 ₸, на складе 0 из 51 исполнений. Поставка 3–5 недель. Рядом по серии: ADVC-100-10 — 137 880 ₸; ADVC-100-20 — 173 640 ₸; ADVC-100-25 — 190 200 ₸; ADVC-100-5 — 121 320 ₸. Цена — по каталогу на 29.10.2026. Заказ: корзина, «Купить в 1 клик» или +7 707 540-71-38.
ADVC-100-10: ход 10 мм вместо 15 мм, цена 137 880 ₸, дешевле на 16 380 ₸. ADVC-100-20: ход 20 мм вместо 15 мм, цена 173 640 ₸, дороже на 19 380 ₸. ADVC-100-25: ход 25 мм вместо 15 мм, цена 190 200 ₸, дороже на 35 940 ₸. ADVC-100-5: ход 5 мм вместо 15 мм, цена 121 320 ₸, дешевле на 32 940 ₸. Разброс цен среди этих соседей: от 121 320 до 190 200 ₸ при вашем 154 260 ₸.
Ближайшие 8 типоразмеров — ADVC-100-10, ADVC-100-20, ADVC-100-25, ADVC-100-5, ADVC-80-15; цены соседей от 118 620 до 190 200 ₸, ваш артикул — 154 260 ₸.
ADVC-100-10 — 137 880 ₸ADVC-100-20 — 173 640 ₸ADVC-100-25 — 190 200 ₸ADVC-100-5 — 121 320 ₸ADVC-80-15 — 134 940 ₸ADVC-80-10 — 118 620 ₸ADVC-80-20 — 151 560 ₸ADVC-80-25 — 168 240 ₸
Тот же ход, другой Ø: ADVC-63-15ADVC-50-15ADVC-40-15ADVC-32-15
Категория: Пневмоцилиндры ADVC (Short Stroke компактные)Статья: Festo ADN: расшифровка обозначения A, I, P, S2Статья: Festo ADVC: короткоходовой цилиндр — расшифровка кода и совместимый аналог WAALPC ADVC
Соседние коды ряда ADVC: ADVC-80-15ADVC-80-20ADVC-80-25ADVC-100-10ADVC-100-20ADVC-100-25
Совместимый аналог серии ADVC подобран к кодам марок: Festo — 291 код — в числе только обозначения, проверенные по каталогу марки. В карточке серии 51 исполнений с ценой в каталоге, от 13 860 до 190 200 ₸; на складе — 0. ADVC-100-15 — 154 260 ₸. Пришлите код вашей марки — сверим исполнение и ответим с ценой.
На странице аналогов: размер ADVC-100-15
Цена ADVC-100-15 — 154 260 ₸ с НДС 16 % (в том числе НДС — 21 277 ₸). Цена указана в тенге.
По Алматы доставку выполняет собственная служба доставки. В другие города Казахстана отправляем транспортными компаниями Alemtat и B-Express: срок доставки по республике — 5–10 рабочих дней. Цену доставки рассчитываем по весу и объёму и сообщаем заранее, до оплаты; в счёте она идёт отдельной строкой.
Заберите заказ сами: Алматы, ул. Садвакасова, 122; работаем с понедельника по пятницу, 9:00–18:00 (сб и вс — выходные).
Связь: телефон и WhatsApp +7 707 540-71-38, почта info@corneta.kz. Для юридических лиц и ИП — счёт с выделенным НДС.
WAALPC пневмоцилиндр ADVC-100-15: беттегі деректер Қазақстандағы тапсырыс берушілерге арналған — баға теңгемен, ҚҚС-пен, ал жеткізу мерзімі Алматы бойынша және республика бойынша бөлек көрсетілген.
ADVC-100-15 цилиндрінің поршень диаметрі 100 мм, жүріс ұзындығы 15 мм, ал поршень ауданы шамамен 7 854 мм². Жұмыс қысымы 4, 6 және 8 бар болғанда теориялық итеру күші шамамен 3 142, 4 712 және 6 283 Н (F = p · π · D² / 4, үйкеліс ескерілмейді). Ауа шығыны: бір жүріске ≈ 0,83 нл (6 бар), бір цикл ≈ 1,65 нл; минутына цикл санына көбейтіп, желінің қажетті өнімділігін есептеңіз.
Жүктеме мен жылдамдыққа қарай күш қорын таңдаңыз: теориялық итеру күшін қажеттіден кемінде 1,5–2 есе үлкен алған жөн. Цилиндрдің бекітілуіне және штоктың бүйір жүктемесіне де назар аударыңыз.
Тапсырысты рәсімдеу қарапайым: артикул мен саны бойынша шот шығарылады, шот бойынша қолма-қолсыз төлегеннен кейін тауар Алматыдағы қоймадан беріледі немесе тасымалдаушыға тапсырылады.
ADVC-100-15 бағасы — 154 260 ₸, ҚҚС 16 % қоса (ҚҚС сомасы — 21 277 ₸). Алматы бойынша жеткізуді өзіміздің жеткізу қызметі жүзеге асырады. Қазақстанның басқа қалаларына тапсырыс 5–10 жұмыс күнінде Alemtat және B-Express қызметтері арқылы жеткізіледі. Жеткізу құны салмағы мен көлеміне қарай есептеліп, төлемге дейін айтылады. Алматыдағы қойма мен өзі алып кету орны: Садвакасова көшесі, 122 (дс–жм 9:00–18:00, сб–жс демалыс).
Бізбен байланысыңыз: телефон және WhatsApp — +7 707 540-71-38, пошта — info@corneta.kz. Ұйымдар мен жеке кәсіпкерлерге ҚҚС бөлінген шот ұсынамыз.
Есеп формулалары: күш F = p · A, ауа шығыны Q = A · жүріс · (p + 1,013). Мәндер идеалды жағдайға арналған, нақты қондырғыда үйкеліс қосымша шығын тудырады.
Ауа шығыны циклдердің жиілігіне байланысты:
Бір жүрістегі жұмыс (6 бар): A = F · s ≈ 70,7 Дж. Бұл мән жүк көтеру немесе қысу операциясының энергия қорын бағалауға көмектеседі.
Ауыстыру алдындағы тексеру тізімі:
ADVC-100-15 бағасы — 154 260 ₸, ҚҚС 16 % қоса (оның ішінде ҚҚС — 21 277 ₸).
Қазақстанның басқа қалаларына Alemtat және B-Express қызметтері арқылы 5–10 жұмыс күнінде жеткіземіз. Алматыда өзіміздің жеткізу қызметіміз жұмыс істейді.
Иә: Алматы, Садвакасова көшесі, 122; дүйсенбіден жұмаға дейін 9:00–18:00, сенбі мен жексенбі — демалыс.
