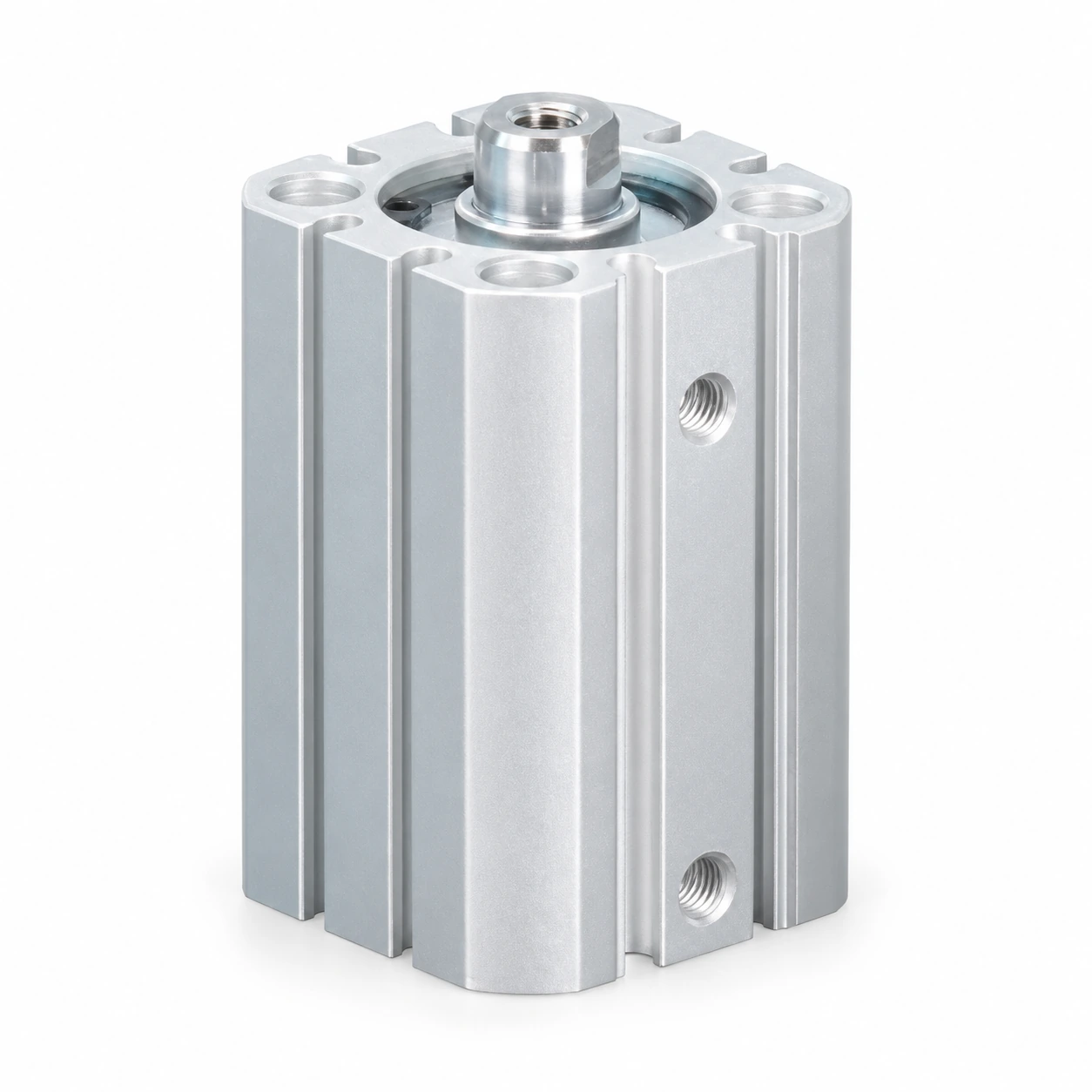

Пневмоцилиндр C55-50-10 Ø50 ход 10

C55-50-10: Ø50 мм, ход 10 мм, теоретически 1 178 Н при 6 бар. Совместимый аналог: SMC C5550-10, C55B50-10, CD55B50-10.

Какие технические данные у C55-50-10?

Диаметр поршня	50 мм
Ход	10 мм
Площадь поршня	19,6 см²
Усилие на выталкивание при 6 бар (0,6 МПа)	1 178 Н (теоретическое, без потерь на трение)
Объём камеры на полный ход	0,020 л
Материал	Алюминиевый сплав
Рабочее давление	до 0,8 МПа по каталогу завода
Артикул	C55-50-10
Серия	C55, 60 исполнений в карточке
Цена	33 840 ₸; в серии цены от 19 260 до 89 280 ₸
Наличие	поставка 3–5 недель; в серии на складе 0 из 60
Совместимые бренды	SMC

Как расшифровать обозначение C55-50-10?

Обозначение C55-50-10 состоит из 3 частей, разделённых дефисом. C55 — серия («пневмоцилиндр компактный C55 — Ø20–63 мм, ход 10–150 мм»). 50 — диаметр поршня в миллиметрах. 10 — ход в миллиметрах. Соседние обозначения того же ряда: C55-50-20, C55-50-30, C55-50-40, C55-50-50, C55-50-60. В карточке серии C55 60 исполнений с ценой от 19 260 до 89 280 ₸; C55-50-10 по цене снизу — 26-й.

Какое усилие развивает C55-50-10 при разном давлении?

Ø50 мм, F = P·π·D²/4: 4 бар — 785 Н; 5 бар — 982 Н; 6 бар — 1 178 Н; 7 бар — 1 374 Н. Площадь поршня 19,6 см². Значения теоретические, на обратном ходу — меньше на площадь штока.

Какой расход воздуха у C55-50-10 за один двойной ход?

Ø50 мм, ход 10 мм, шток Ø20 мм: объём цилиндра за двойной ход V = π/4·(2·D² − d²)·L = 36 см³, при 6 бар (изб.) это около 0,3 нл свободного воздуха. Для своих давления и числа циклов в минуту — калькулятор расхода воздуха, для усилия — калькулятор усилия цилиндра.

С какими кодами совместим C55-50-10?

Проверено по брендам: SMC — 3 кода. Всего 3 совместимых кодов у 1 бренда; ваш артикул C55-50-10 — наш ответ на любой из них.

Бренд	Код
SMC	C5550-10, C55B50-10, CD55B50-10

Семейства: SMC C55 · все аналоги SMC · все совместимые аналоги

Какая цена C55-50-10 и сколько идёт поставка?

C55-50-10 — 33 840 ₸ за штуку; в серии C55 цены от 19 260 до 89 280 ₸, на складе 0 из 60 исполнений. Поставка 3–5 недель. Рядом по серии: C55-50-20 — 35 520 ₸; C55-50-30 — 37 200 ₸; C55-50-40 — 38 880 ₸; C55-50-50 — 40 260 ₸. Заказ: корзина, «Купить в 1 клик» или +7 707 540-71-38.

Чем C55-50-10 отличается от соседних размеров?

C55-50-20: ход 20 мм вместо 10 мм, цена 35 520 ₸, дороже на 1 680 ₸. C55-50-30: ход 30 мм вместо 10 мм, цена 37 200 ₸, дороже на 3 360 ₸. C55-50-40: ход 40 мм вместо 10 мм, цена 38 880 ₸, дороже на 5 040 ₸. C55-50-50: ход 50 мм вместо 10 мм, цена 40 260 ₸, дороже на 6 420 ₸. Разброс цен среди этих соседей: от 35 520 до 40 260 ₸ при вашем 33 840 ₸.

Какие ещё размеры C55 есть?

Ближайшие 8 типоразмеров — C55-50-20, C55-50-30, C55-50-40, C55-50-50, C55-50-60; цены соседей от 35 520 до 69 360 ₸, ваш артикул — 33 840 ₸.

C55-50-20 — 35 520 ₸C55-50-30 — 37 200 ₸C55-50-40 — 38 880 ₸C55-50-50 — 40 260 ₸C55-50-60 — 43 980 ₸C55-50-80 — 52 080 ₸C55-50-100 — 59 520 ₸C55-50-125 — 69 360 ₸

Тот же Ø, другой ход: C55-50-150

Тот же ход, другой Ø: C55-40-10C55-63-10C55-32-10C55-25-10
