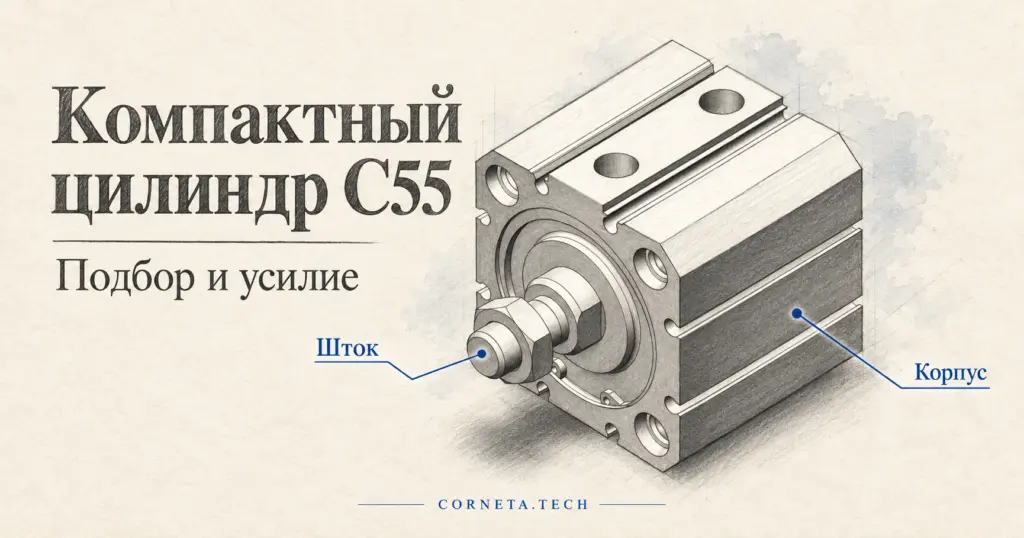

SMC C55: компактный цилиндр — формула усилия и аналог

Краткий ответ: SMC C55 — компактный пневмоцилиндр по стандарту ISO 21287: квадратный корпус укороченной осевой длины при полном рабочем ходе, в отличие от круглого мини-цилиндра SMC C85 (ISO 6432) и фирменного тонкого формата SMC CQ2/CDQ2 (не ISO). Формула усилия та же, что у любого цилиндра: F = P·A, где A = π·D²/4. Для C55-32-50 (Ø32 мм, ход 50 мм) при 6 бар: F ≈ 0,6 МПа × 804,2 мм² ≈ 482,5 Н.

Что такое C55 и чем он отличается от C85 и CQ2?

У SMC в линейке компактных и малогабаритных цилиндров три разных конструктивных семейства, и путать их нельзя — присоединительные размеры не совпадают:

У нашего C55 корпус — анодированный алюминиевый сплав, шток — хромированная нержавеющая сталь, поршень с магнитным кольцом для бесконтактных датчиков (стоит всегда, не опция). Демпфирование в крайних положениях — резиновое, эластичное. Рабочее давление — до 0,8 МПа по каталогу WAALPC, температурный диапазон −20…+80 °C, рабочая среда — очищенный сжатый воздух.

Сигнал крайних положений снимает бесконтактный датчик по магнитному кольцу поршня — например, электронный DMSG (NPN/PNP, IP64), от 3 060 ₸; способ крепления к корпусу уточните до заказа.

Совместимые аналоги по полному коду: SMC C5550-60 — совместимый аналог WAALPC C55-50-60. Наличие и цена — на странице кода.

Какие типоразмеры C55 бывают: диаметр, ход, усилие, цена?

В каталоге WAALPC подтверждено 60 типоразмеров серии C55: диаметр Ø20–63 мм (по официальному листу SMC ряд шире — до Ø100 мм, у нас в каталоге — Ø20–63), ход 10–150 мм в 10 стандартных шагах ряда SMC (без промежуточных «пятёрок» полного каталожного ряда). Усилие ниже — по формуле F = P·A при типовом давлении сети 6 бар (0,6 МПа), без вычета трения уплотнений (оценка сверху для хода выдвижения):

Полный ряд ходов у каждого диаметра — от 24 660 ₸ за C55-32-10 (ход 10 мм) до 50 760 ₸ за C55-32-150 (ход 150 мм) на примере Ø32. Точная цена по полному коду — в карточке товара.

К портам цилиндра трубку подводят цанговыми фитингами: в каталоге — PC с наружной резьбой на трубки Ø4–16 мм, от 240 ₸.

Как рассчитать усилие и расход воздуха на артикуле C55-32-50?

Берём реальный артикул каталога C55-32-50: Ø32 мм, ход 50 мм, давление сети 6 бар (0,6 МПа).

Усилие на прямом ходу: A = π·D²/4 = π·32²/4 ≈ 804,2 мм² = 8,04 см². F = P·A = 0,6 Н/мм² × 804,2 мм² ≈ 482,5 Н.

Расход воздуха за цикл (оценка снизу, без учёта мёртвых объёмов подводящих каналов): физический объём одного хода V = A·S = 804,2 мм² × 50 мм ≈ 40 213 мм³. За полный цикл (выдвижение + втягивание, без вычета площади штока) — вдвое больше, ≈80 425 мм³. В нормальных литрах: V_нл = V_цикл·(P+1,013)/1,013 / 1 000 000 ≈ 80 425 × 6,925 / 1 000 000 ≈ 0,56 нл за цикл. При частоте 20 циклов/мин расход ≈ 11,1 нл/мин — для сравнения с расходом остальной пневмолинии удобно взять калькулятор расхода воздуха. Усилие для своего диаметра и давления удобнее прикинуть заранее в калькуляторе усилия цилиндра — перед тем как брать конкретный артикул.

Скорость хода при таком расходе настраивают дросселем с обратным клапаном — в каталоге AS под трубку Ø4–12 мм, от 1 080 ₸.

Какие типичные ошибки бывают при подборе C55?

• Путают C55 с C85 по стандарту крепления. C55 — ISO 21287 (квадратный компакт), C85 — ISO 6432 (круглая труба, мини-диаметры). Присоединительные размеры разные, менять один на другой без пересчёта монтажа нельзя.
• Считают CQ2/CDQ2 таким же ISO-стандартом, что и C55. CQ2/CDQ2 — фирменный формат SMC, ISO 21287 у него нет; путаница встречается из-за похожего назначения (оба компактные).
• Берут диаметр «на глаз». Усилие растёт пропорционально площади (D²), а не диаметру: переход с Ø32 на Ø40 даёт не +25% усилия, а +56%.
• Считают расход без множителя (P+1,013)/1,013. Расход в нормальных литрах всегда больше физического объёма хода на этот коэффициент — при 6 бар почти в 7 раз.

Для двустороннего цилиндра нужен распределитель 5/2: в каталоге — электромагнитные 4V с резьбой портов от M5 до G1/2, от 4 920 ₸.

Какие вопросы чаще всего задают про C55?

Чем C55 отличается от C85?

C55 — компактный цилиндр по ISO 21287 с квадратным профилем корпуса и укороченной осевой длиной. C85 — мини-цилиндр круглой трубы по ISO 6432, малые диаметры (стандарт до Ø25 мм). Это разные конструктивные семейства с разными присоединительными размерами.

Чем C55 отличается от CQ2/CDQ2?

CQ2/CDQ2 — фирменный формат SMC (не по стандарту ISO 21287), у него ещё более тонкий профиль корпуса и своя система крепления. C55 сделан по ISO 21287 — крепление совпадает с другими компактными цилиндрами этого стандарта (например, Festo ADN).

Какой диапазон диаметров и ходов у C55?

По официальному листу SMC ряд диаметров шире — до Ø100 мм. В каталоге WAALPC подтверждено Ø20–63 мм, ход 10–150 мм, 60 типоразмеров.

Магнитный поршень в C55 — это опция?

Нет, поршень с магнитным кольцом для бесконтактных датчиков положения стоит во всех наших цилиндрах C55 всегда, отдельно не заказывается и не влияет на код.

Сколько стоит цилиндр C55?

Зависит от диаметра и хода: C55-20-50 — 25 380 ₸, C55-63-50 — 55 800 ₸. Точная цена — в карточке товара по полному коду.

C55 — это оригинальный SMC или аналог?

WAALPC C55 — совместимый аналог: цилиндр того же формата ISO 21287 и того же принципа кодировки, что у SMC, не оригинальное изделие бренда SMC.
