8 220 ₸ с НДС · склад в Алматы · доставка по Казахстану
Другие написания кода: CDQ220-75, CDQ2 20-75, CDQ22075.
CDQ2-20-75: Ø20 мм, ход 75 мм, теоретически 188 Н при 6 бар. Цена и наличие — по складу в Истре (Московская область).
| Диаметр поршня | 20 мм |
| Ход | 75 мм |
| Площадь поршня | 3,1 см² |
| Усилие на выталкивание при 6 бар (0,6 МПа) | 188 Н (теоретическое, без потерь на трение) |
| Объём камеры на полный ход | 0,024 л |
| Материал | Алюминиевый сплав |
| Рабочее давление | до 0,8 МПа по каталогу завода |
| Рабочая среда | очищенный сжатый воздух |
| Артикул | CDQ2-20-75 |
| Серия | CDQ2, 172 исполнений в карточке |
| Цена | 8 220 ₸; в серии цены от 5 820 до 67 560 ₸ |
| Наличие | поставка 3–5 недель; в серии на складе 0 из 172 |

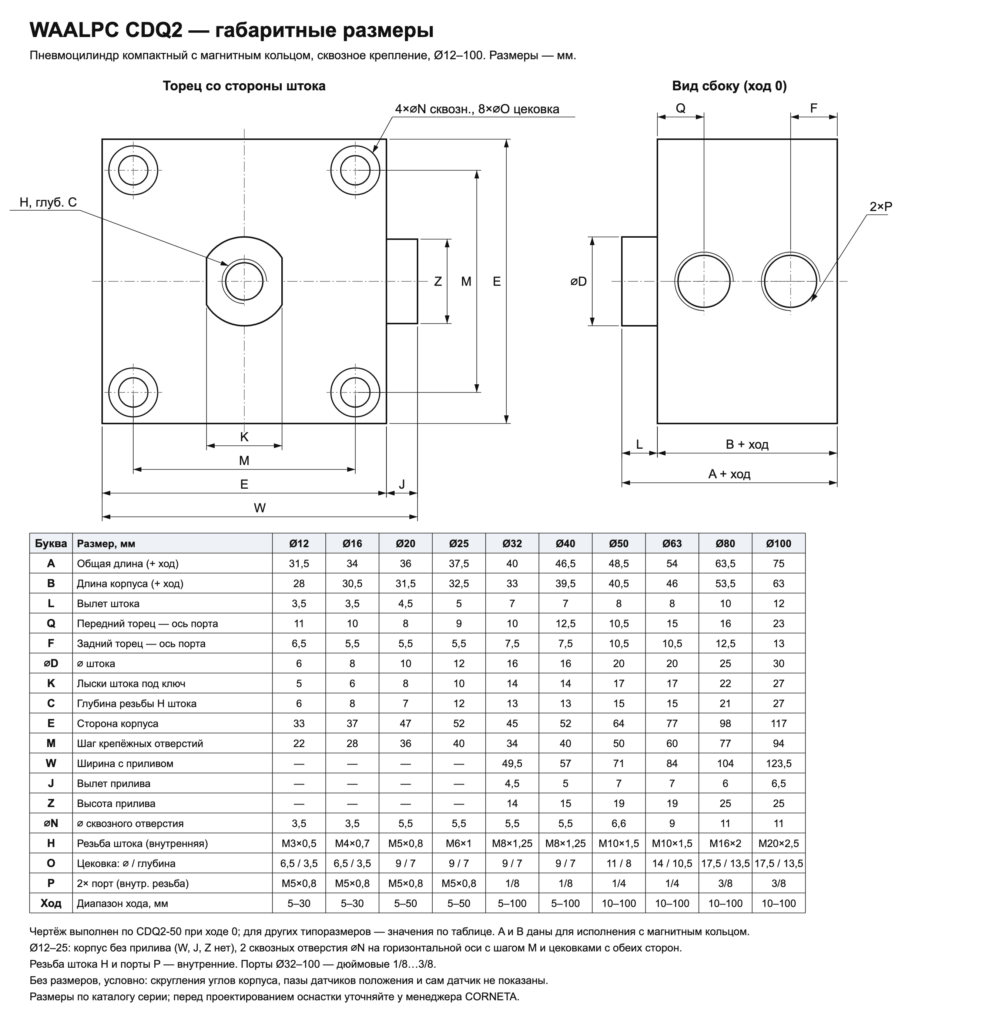

Габаритный чертёж серии CDQ2: длины, присоединительные и установочные размеры в миллиметрах. Размеры вашего исполнения CDQ2-20-75 смотрите в таблице под чертежом, по столбцу типоразмера. Открыть чертёж крупно. Нужно подтвердить размеры перед покупкой — позвоните +7 707 540-71-38.
Обозначение CDQ2-20-75 состоит из 3 частей, разделённых дефисом. CDQ2 — серия («пневмоцилиндр компактный CDQ2 — Ø32–100 мм, ход 125–500 мм»). 20 — диаметр поршня в миллиметрах. 75 — ход в миллиметрах. Соседние обозначения того же ряда: CDQ2-20-60, CDQ2-20-65, CDQ2-20-70, CDQ2-20-80, CDQ2-20-85, CDQ2-20-90. В карточке серии CDQ2 172 исполнений с ценой от 5 820 до 67 560 ₸; CDQ2-20-75 по цене снизу — 39-й.
Ø20 мм, F = P·π·D²/4: 4 бар — 126 Н; 5 бар — 157 Н; 6 бар — 188 Н; 7 бар — 220 Н. Площадь поршня 3,1 см². Значения теоретические, на обратном ходу — меньше на площадь штока.
Ø20 мм, ход 75 мм, шток Ø8 мм: объём цилиндра за двойной ход V = π/4·(2·D² − d²)·L = 43 см³, при 6 бар (изб.) это около 0,30 нл свободного воздуха. Для своих давления и числа циклов в минуту — калькулятор расхода воздуха, для усилия — калькулятор усилия цилиндра.
В карточке серии CDQ2 в реестре 172 исполнений с ценой от 5 820 до 67 560 ₸. Диаметры поршня: от 20 до 100 мм, всего 10; CDQ2-20-75 — 1-й по возрастанию, ближайшие: 12 мм. При Ø20 мм ходов в серии от 5 до 100 мм, всего 19; ход 75 мм — 15-й по возрастанию, ближайшие: 70 и 80 мм. По цене CDQ2-20-75 — 39-й снизу из 172 исполнений (8 220 ₸). Нужен совместимый аналог к коду другой марки — пришлите обозначение, сверим исполнение.
CDQ2-20-75 (Ø20 мм, ход 75 мм) стоит 8 220 ₸. В ряду серии CDQ2 перед ним стоит CDQ2-20-70 (Ø20 мм, ход 70 мм) — 8 040 ₸, дешевле на 180 ₸. После него — CDQ2-20-80 (Ø20 мм, ход 80 мм) — 8 340 ₸, дороже на 120 ₸. Ещё раньше — CDQ2-20-65 (Ø20 мм, ход 65 мм) — 7 920 ₸, дешевле на 300 ₸. Следом — CDQ2-20-85 (Ø20 мм, ход 85 мм) — 8 580 ₸, дороже на 360 ₸. Три шага назад — CDQ2-20-60 (Ø20 мм, ход 60 мм) — 7 680 ₸, дешевле на 540 ₸. Три шага вперёд — CDQ2-20-90 (Ø20 мм, ход 90 мм) — 8 700 ₸, дороже на 480 ₸. Дальше по ряду: CDQ2-20-45 — 7 200 ₸ (на 6 шага раньше); CDQ2-20-50 — 7 320 ₸ (на 5 шага раньше); CDQ2-20-55 — 7 560 ₸ (на 4 шага раньше); CDQ2-20-100 — 9 060 ₸ (на 4 шага позже); CDQ2-25-5 — 6 900 ₸ (на 5 шага позже); CDQ2-25-10 — 6 960 ₸ (на 6 шага позже). Дешевле него в ряду — 38 из 172 исполнений, с той же ценой — ещё 2; позиция в порядке размеров — 35-я из 172.
Кроме серии CDQ2 в категории «Компактные цилиндры CDQ2A удлинённого хода (SMC-формат)» в каталоге есть ещё 6 карточек, ссылки ниже. У каждой свои исполнения, цены и наличие.
Пневмоцилиндр компактный JCQПневмоцилиндр компактный CDU свободного монтажаМини-пневмоцилиндр свободного монтажа CDUJBПневмоцилиндр ADVCПневмоцилиндр специальный QGBD80 — Ø80 ммПневмоцилиндр специальный QGBD63 — Ø63 мм
Семейства: CHELIC CDQ2 · SMC CDQ2 · SNS CDQ2 · XCPC CDQ2 · все совместимые аналоги
CDQ2-20-75 — 8 220 ₸ за штуку; в серии CDQ2 цены от 5 820 до 67 560 ₸, на складе 0 из 172 исполнений. Поставка 3–5 недель. Рядом по серии: CDQ2-20-70 — 8 040 ₸; CDQ2-20-80 — 8 340 ₸; CDQ2-20-65 — 7 920 ₸; CDQ2-20-85 — 8 580 ₸. Заказ: корзина, «Купить в 1 клик» или +7 707 540-71-38.
CDQ2-20-70: ход 70 мм вместо 75 мм, цена 8 040 ₸, дешевле на 180 ₸. CDQ2-20-80: ход 80 мм вместо 75 мм, цена 8 340 ₸, дороже на 120 ₸. CDQ2-20-65: ход 65 мм вместо 75 мм, цена 7 920 ₸, дешевле на 300 ₸. CDQ2-20-85: ход 85 мм вместо 75 мм, цена 8 580 ₸, дороже на 360 ₸. Разброс цен среди этих соседей: от 7 920 до 8 580 ₸ при вашем 8 220 ₸.
Ближайшие 8 типоразмеров — CDQ2-20-70, CDQ2-20-80, CDQ2-20-65, CDQ2-20-85, CDQ2-20-60; цены соседей от 7 560 до 9 060 ₸, ваш артикул — 8 220 ₸.
CDQ2-20-70 — 8 040 ₸CDQ2-20-80 — 8 340 ₸CDQ2-20-65 — 7 920 ₸CDQ2-20-85 — 8 580 ₸CDQ2-20-60 — 7 680 ₸CDQ2-20-90 — 8 700 ₸CDQ2-20-55 — 7 560 ₸CDQ2-20-100 — 9 060 ₸
Тот же Ø, другой ход: CDQ2-20-50CDQ2-20-45CDQ2-20-40CDQ2-20-35
Тот же ход, другой Ø: CDQ2-32-75CDQ2-40-75CDQ2-50-75CDQ2-63-75
Категория: Компактные цилиндры CDQ2A удлинённого хода (SMC-формат)Статья: SMC CDQMB и CQMB: расшифровка кода и совместимый аналог WAALPCСтатья: SMC C55: компактный цилиндр — формула усилия и аналог
Соседние коды ряда CDQ2: CDQ2-20-60CDQ2-20-65CDQ2-20-70CDQ2-20-80CDQ2-20-85CDQ2-20-90
Стоимость CDQ2-20-75 — 8 220 ₸, НДС 16 % уже включён (1 134 ₸). Расчёт — в тенге, по счёту.
В Алматы привозим собственной службой доставки, в другие города Казахстана — через Alemtat и B-Express; срок — от 5 до 10 рабочих дней. Стоимость доставки зависит от веса и объёма груза; мы называем её до оплаты и указываем в счёте отдельной строкой.
Склад и пункт самовывоза — Алматы, ул. Садвакасова, 122. Время выдачи: пн–пт 9:00–18:00, сб–вс выходной.
Позвоните или напишите в WhatsApp: +7 707 540-71-38; письма — на info@corneta.kz. Счёт для организаций и ИП Казахстана — с НДС.
CDQ2-20-75 — WAALPC өндірген пневмоцилиндр. Бұл бетте оның параметрлері, теңгемен бағасы және Қазақстан бойынша жеткізу шарттары жинақталған; тапсырыс алдында өз жабдығыңыздағы бұйыммен салыстырып шығыңыз.
CDQ2-20-75 цилиндрінің поршень диаметрі 20 мм, жүріс ұзындығы 75 мм, ал поршень ауданы шамамен 314 мм². Жұмыс қысымы 4, 6 және 8 бар болғанда теориялық итеру күші шамамен 126, 188 және 251 Н (F = p · π · D² / 4, үйкеліс ескерілмейді). 6 бар қысымда бір жүріске шамамен 0,17 нл, ал толық циклға (алға және артқа) шамамен 0,33 нл сығылған ауа жұмсалады — компрессор мен ресивер таңдағанда осыны ескеріңіз.
Жүктеме мен жылдамдыққа қарай күш қорын таңдаңыз: теориялық итеру күшін қажеттіден кемінде 1,5–2 есе үлкен алған жөн. Цилиндрдің бекітілуіне және штоктың бүйір жүктемесіне де назар аударыңыз.
Тапсырыс тәртібі: 1) артикулды немесе өз бұйымыңыздың белгіленуін жіберіңіз; 2) біз сәйкестікті растап, шот ұсынамыз; 3) төлем шот бойынша қолма-қолсыз жасалады; 4) тауарды Алматыдағы қоймадан аласыз немесе қалаңызға жеткіземіз.
CDQ2-20-75 бағасы — 8 220 ₸, ҚҚС 16 % қоса (ҚҚС сомасы — 1 134 ₸). Алматы бойынша жеткізуді өзіміздің жеткізу қызметі жүзеге асырады. Қазақстанның басқа қалаларына тапсырыс 5–10 жұмыс күнінде Alemtat және B-Express қызметтері арқылы жеткізіледі. Жеткізу құны салмағы мен көлеміне қарай есептеліп, төлемге дейін айтылады. Алматыдағы қойма мен өзі алып кету орны: Садвакасова көшесі, 122 (дс–жм 9:00–18:00, сб–жс демалыс).
Сұрақтар мен тапсырыс: +7 707 540-71-38 (қоңырау және WhatsApp), info@corneta.kz. Заңды тұлғалар мен Қазақстан ЖК-лері үшін ҚҚС-пен шот шығарамыз.
Төмендегі мәндер — теориялық, үйкеліс пен кері қысым ескерілмеген. Нақты қондырғыда оларды қорын ескеріп қолданыңыз.
Компрессор өнімділігін таңдау үшін ауа шығынын қараңыз:
Бір жүрістегі жұмыс (6 бар): A = F · s ≈ 14,1 Дж. Жұмыс көрсеткіші цилиндрдің жүктемемен үйлесуін тексеруге қажет.
Ауыстыру алдындағы тексеру тізімі:
CDQ2-20-75 бағасы — 8 220 ₸, ҚҚС 16 % қоса (оның ішінде ҚҚС — 1 134 ₸).
Республика бойынша — 5–10 жұмыс күні, тасымалдаушылар: Alemtat және B-Express. Алматы ішінде жеткізуді өзіміз жасаймыз.
Иә: Алматы, Садвакасова көшесі, 122; дүйсенбіден жұмаға дейін 9:00–18:00, сенбі мен жексенбі — демалыс.
