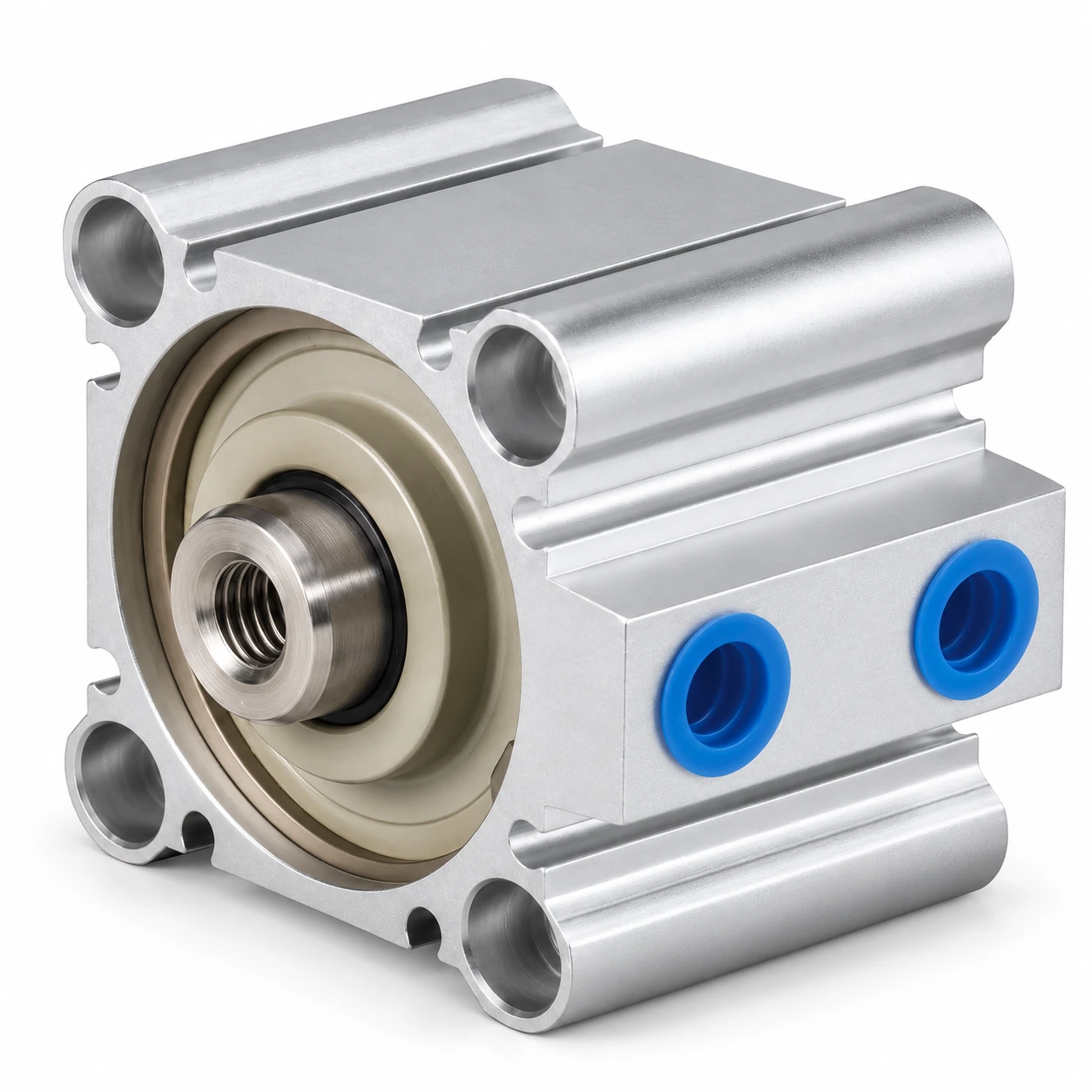

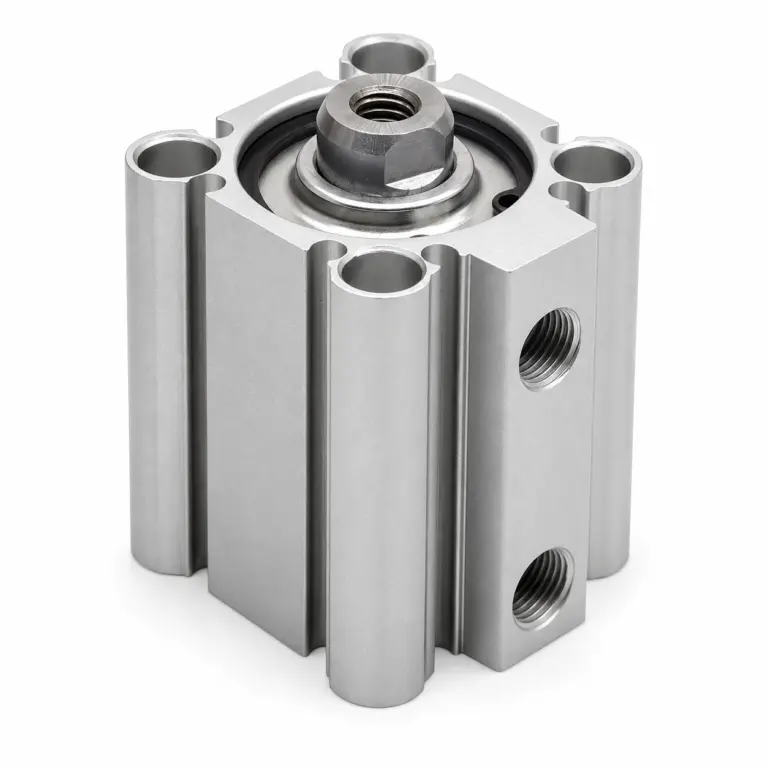

CDQ2B-16-35 пневмоцилиндр Ø16 ход 35

Name: CDQ2B-16-35
Brand: WAALPC
SKU: CDQ2B-16-35
Price: 7920 KZT
Availability: InStock

7 920 ₸ с НДС · склад в Алматы · доставка по Казахстану

7 920 ₸

Поставка 3–5 недель

CDQ2B-16-35: Ø16 мм, ход 35 мм, теоретически 121 Н при 6 бар. Совместимый аналог: Mindman MCJQ-12-16-35M; SNS CDQ2B16X35D.

Какие технические данные у CDQ2B-16-35?

Диаметр поршня	16 мм
Ход	35 мм
Площадь поршня	2,0 см²
Усилие на выталкивание при 6 бар (0,6 МПа)	121 Н (теоретическое, без потерь на трение)
Объём камеры на полный ход	0,007 л
Тип	Компактный одноштоковый пневмоцилиндр со встроенным магнитом
Макс. рабочее давление	до 0,8 МПа по каталогу завода
Материал корпуса	Алюминиевый сплав (анодированный)
Демпфирование	Резиновые буферные шайбы
Артикул	CDQ2B-16-35
Серия	CDQ2B, 191 исполнений в карточке
Цена	7 920 ₸; в серии цены от 5 820 до 61 500 ₸
Наличие	поставка 3–5 недель; в серии на складе 0 из 191
Совместимые бренды	Mindman, SNS

Что проверить при подборе CDQ2B-16-35?

Перед заказом сопоставьте выбранное исполнение с исходным цилиндром и условиями установки.

Параметр	Что проверить перед заказом
Размеры	Сравните диаметр поршня, ход и монтажные размеры с чертежом вашей установки.
Шток	Уточните вид и размер резьбы штока и размеры присоединяемой детали.
Подключение воздуха	Сверьте размер резьбы портов, их расположение и доступ для подключения трубок.
Рабочий режим	Укажите давление в месте установки, требуемое усилие, скорость и число циклов.
Исполнение	Уточните требования к демпфированию, датчикам положения и условиям рабочей среды.

Для подбора пришлите исходный артикул, фото шильдика и чертёж установки вместе с рабочими параметрами.

Как расшифровать обозначение CDQ2B-16-35?

Обозначение CDQ2B-16-35 состоит из 3 частей, разделённых дефисом. CDQ2B — серия («компактные двухштоковые (SMC CDQ2B-формат)»). 16 — диаметр поршня в миллиметрах. 35 — ход в миллиметрах. Соседние обозначения того же ряда: CDQ2B-16-30, CDQ2B-16-40, CDQ2B-16-25, CDQ2B-16-45, CDQ2B-16-20. В карточке серии CDQ2B 191 исполнений с ценой от 5 820 до 61 500 ₸; CDQ2B-16-35 по цене снизу — 36-й.

Какое усилие развивает CDQ2B-16-35 при разном давлении?

Ø16 мм, F = P·π·D²/4: 4 бар — 80 Н; 5 бар — 101 Н; 6 бар — 121 Н; 7 бар — 141 Н. Площадь поршня 2,0 см². Значения теоретические, на обратном ходу — меньше на площадь штока.

Какой расход воздуха у CDQ2B-16-35 за один двойной ход?

Ø16 мм, ход 35 мм, шток Ø6 мм: объём цилиндра за двойной ход V = π/4·(2·D² − d²)·L = 13 см³, при 6 бар (изб.) это около 0,1 нл свободного воздуха. Для своих давления и числа циклов в минуту — калькулятор расхода воздуха, для усилия — калькулятор усилия цилиндра.

С какими кодами совместим CDQ2B-16-35?

Проверено по брендам: Mindman — 1 код; SNS — 1 код. Всего 2 совместимых кодов у 2 брендов; ваш артикул CDQ2B-16-35 — наш ответ на любой из них.

Бренд	Код
Mindman	MCJQ-12-16-35M
SNS	CDQ2B16X35D

Семейства: Mindman CDQ2B · SMC CDQ2B · SNS CDQ2B · XCPC CDQ2B · все совместимые аналоги

Какая цена CDQ2B-16-35 и сколько идёт поставка?

CDQ2B-16-35 — 7 920 ₸ за штуку; в серии CDQ2B цены от 5 820 до 61 500 ₸, на складе 0 из 191 исполнений. Поставка 3–5 недель. Рядом по серии: CDQ2B-16-30 — 7 680 ₸; CDQ2B-16-40 — 8 040 ₸; CDQ2B-16-25 — 7 440 ₸; CDQ2B-16-45 — 8 220 ₸. Заказ: корзина, «Купить в 1 клик» или +7 707 540-71-38.

Чем CDQ2B-16-35 отличается от соседних размеров?

CDQ2B-16-30: ход 30 мм вместо 35 мм, цена 7 680 ₸, дешевле на 240 ₸. CDQ2B-16-40: ход 40 мм вместо 35 мм, цена 8 040 ₸, дороже на 120 ₸. CDQ2B-16-25: ход 25 мм вместо 35 мм, цена 7 440 ₸, дешевле на 480 ₸. CDQ2B-16-45: ход 45 мм вместо 35 мм, цена 8 220 ₸, дороже на 300 ₸. Разброс цен среди этих соседей: от 7 440 до 8 220 ₸ при вашем 7 920 ₸.
