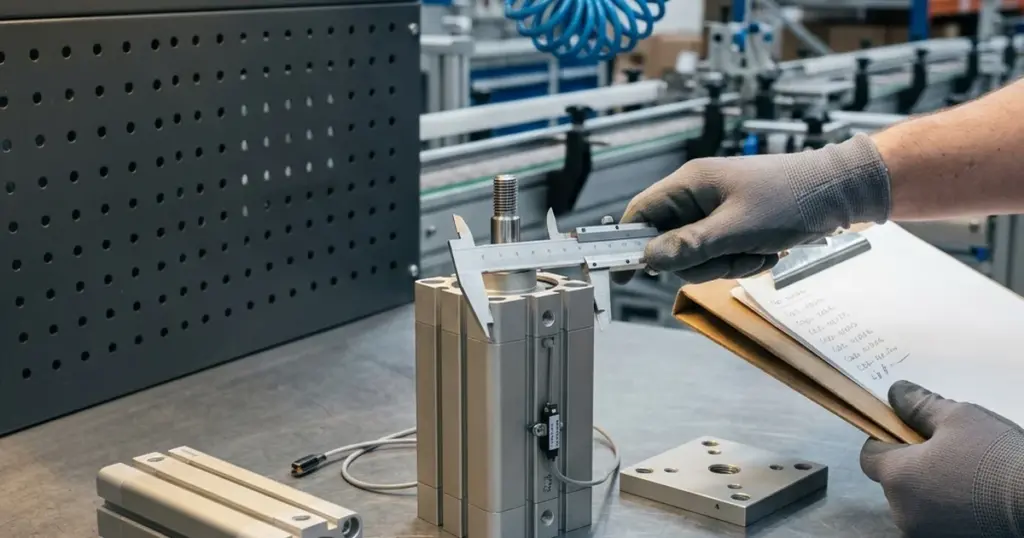

Аналог компактного цилиндра SMC CDQ2 (и его собрата CQ2, у SMC без магнита) в каталоге WAALPC — одноимённая серия CQ. Важная деталь для честного подбора: CQ2/CDQ2 у SMC — это фирменный компактный формат самой SMC, а не реализация международного стандарта ISO 21287. Стандарт ISO 21287 лишь задаёт класс компактных цилиндров Ø20–100; присоединительные размеры формата CQ — собственные у SMC. Поэтому аналог подбирается не «по стандарту вообще», а по прямому воспроизведению формата: WAALPC держит серию CQ2/CDQ2, повторяющую посадку, глубину корпуса и T-пазы датчиков один в один. Обозначение переносится напрямую: SMC CDQ2-32-25 → WAALPC CDQ2-32-25. Перед подбором аналога сверяют три параметра, которые не задаются форматом: длину хода, наличие магнита под датчики (это и есть разница между CQ2 и CDQ2) и тип демпфирования. Ниже — таблица типоразмеров Ø12–100, расчёт усилия на реальном артикуле и цены от 4 500 ₸.
Кратко: CDQ2 — компактный цилиндр SMC с магнитом на поршне, CQ2 у SMC — без магнита (у наших обоих магнит есть); это фирменный формат SMC, а не ISO 21287. Наш CDQ2-32-25 — совместимый аналог SMC CDQ2B32-25DZ, цена 9 420 ₸. Перед заказом сверьте три параметра: ход, наличие магнита и тип демпфирования.
| Часть кода | Что означает |
|---|---|
| CDQ2 | серия компактного цилиндра с магнитом на поршне; у SMC CQ2 магнита нет, у нашего есть |
| 32 | диаметр поршня, мм |
| 25 | ход, мм |
| WAALPC CDQ2-32-25 | тот же код в нашем каталоге, цена 9 420 ₸ |
Буквы исполнения после серии (например B у CDQ2B) и суффиксы крепления и демпфирования сверяйте по каталогу SMC до заказа.
Что такое SMC CDQ2 и почему это фирменный формат, а не ISO 21287?
SMC CQ2 (и версия с магнитом CDQ2) — компактный короткоходовой пневмоцилиндр двустороннего действия с квадратным корпусом. Его смысл — уместить рабочее усилие обычного цилиндра в монтажную длину в 1,5–2 раза короче: крышки укорочены до толщины уплотнительного узла, тяг нет, поршневая группа собрана в минимальный габарит. Типовая общая длина стянутого компакта — около Ø + ход + 10–20 мм. Такие цилиндры прижимают, толкают лотки и фиксируют деталь там, где раму нельзя удлинить: упаковочные линии FMCG, фасовка, фармацевтика, электроника и сборочные стенды. Диапазон диаметров формата CQ — Ø12–100, ход обычно до 100 мм.
Здесь принципиальное отличие от профильного цилиндра. У профильного SMC CP96 присоединительные размеры нормированы международным стандартом ISO 15552, поэтому аналог совпадает «по стандарту». У компактного CQ2 это не так: SMC CQ2/CDQ2 — собственный формат SMC, а не исполнение ISO 21287. Международный стандарт ISO 21287 на компактные цилиндры существует и задаёт ряд диаметров Ø20–100 и посадку, но реальный CQ2 в этот ряд укладывается не полностью — например, у формата CQ есть Ø12 и Ø16, которых в ISO 21287 нет вовсе. Это прямое доказательство того, что CQ2 живёт по своим размерам, а стандарт для него — лишь референс класса, а не чертёж посадки.
Отсюда вывод для подбора: совместимость аналога держится не на общем стандарте, а на том, что WAALPC воспроизводит формат CQ напрямую — с тем же квадратным корпусом, той же глубиной, тем же расположением резьбовых отверстий в торце и T-пазов под датчики. Именно поэтому обозначение переносится один в один, а не «подгоняется по картинке». Формулировка «совместимый аналог формата CQ» здесь точнее рекламного обещания поставить вслепую: формат воспроизведён, а исполнение сверяется по артикулу.
Компактный CQ2 нельзя путать с другими сериями SMC: профильный шпильчатый — это CP96/CP95 (аналог WAALPC CP96, разбор в статье про аналог SMC CP96), мини по ISO 6432 — CJ2/CM2 (аналог MAL). Полная раскладка по всем сериям SMC — в матрице аналогов SMC на WAALPC. Эта статья — детальный разбор строки матрицы про компактный CDQ2/CQ2.
Как рассчитать усилие по формуле на реальном артикуле?
Главный параметр, по которому проверяют пригодность аналога, — толкающее усилие на штоке. Оно зависит только от диаметра поршня и рабочего давления и не зависит от бренда, длины корпуса и года выпуска. Поэтому усилие SMC CDQ2 и WAALPC CDQ2 одного диаметра совпадает: усилие при том же диаметре и давлении то же — его задаёт площадь поршня. Формула — площадь поршня, умноженная на давление.
- F
- теоретическое усилие, Н
- p
- рабочее давление, МПа (6 бар = 0,6 МПа)
- D
- диаметр поршня, мм
Пример на реальном артикуле — CQ2-12-5 (Ø12 мм, ход 5 мм, формат CQ, 4 500 ₸), которым закрывают компакт SMC того же типоразмера в фасовочных зажимах. При 6 бар: F = 0,6 × 3,14 × 12² / 4 = 0,6 × 113 мм² = 68 Н на прямом ходе. Около 10 % теоретического усилия уходит на трение манжет, а для динамичных циклов полезную нагрузку берут не выше 70 % от теории — то есть CQ2-12-5 уверенно держит прижим порядка 42–47 Н. Столько же даст SMC-оригинал того же диаметра. Для более крупного зажима берут CQ2-32-25 (Ø32): F = 0,6 × 804 = 483 Н. Пересчитать усилие под своё давление и диаметр можно в калькуляторе усилия пневмоцилиндра, а перевести бары в МПа или кгс/см² — в конвертере единиц.
На обратном ходе (втягивание) усилие меньше на площадь штока — это важно, когда компакт тянет нагрузку, а не толкает. У короткоходовых компактов вынос штока маленький, поэтому изгиб для них редко критичен, но при удлинённом штоке и боковой нагрузке его всё равно проверяют — методика в статье о продольной устойчивости штока по формуле Эйлера.
Как соотносятся типоразмеры SMC CDQ2/CQ2 и WAALPC CQ2?
Обозначение WAALPC повторяет исходное SMC: формат артикула CQ2-<диаметр>-<ход> (у SMC без магнита) и CDQ2-<диаметр>-<ход> (у SMC с магнитом, под датчики); в нашем каталоге магнитный поршень встроен в обоих. Диаметр и ход из артикула оригинала переходят напрямую, нестандартный ход округляется до ближайшего большего из ряда серии. Суффикс монтажа (например -CA) переносится по чертежу.
| Ø поршня | Ход из ряда, мм | Усилие при 6 бар | Пример артикула WAALPC | Цена от |
|---|---|---|---|---|
| Ø12 | 5–50 | 68 Н | CQ2-12-5 | 4 500 ₸ |
| Ø16 | 5–50 | 121 Н | CQ2-16-5 | 4 620 ₸ |
| Ø20 | 5–100 | 188 Н | CQ2-20-25 | по запросу |
| Ø25 | 5–100 | 294 Н | CQ2-25-25 | по запросу |
| Ø32 | 5–100 | 483 Н | CQ2-32-25 | по запросу |
| Ø40 | 10–100 | 754 Н | CQ2-40-25 | по запросу |
| Ø50 | 10–100 | 1178 Н | CQ2-50-25 | по запросу |
| Ø63 | 10–100 | 1870 Н | CQ2-63-25 | по запросу |
| Ø80 | 10–100 | 3016 Н | CQ2-80-25 | по запросу |
| Ø100 | 10–100 | 4712 Н | CQ2-100-25 | по запросу |
Усилия теоретические, без учёта трения, и одинаковы для SMC CQ2 и WAALPC CQ2 при равном диаметре: формат корпуса на силу не влияет — влияет только диаметр поршня и давление. Резьба штока идёт по ряду от M5 у малых диаметров до M16 у Ø100; её сверяют с ответной деталью. Обратите внимание на Ø12 и Ø16 — этих диаметров нет в стандарте ISO 21287, они существуют только в фирменном формате CQ, и именно поэтому важно брать аналог, воспроизводящий формат, а не абстрактный «компакт по стандарту». Всего в шести подсериях формата CQ у WAALPC — 882 SKU в диапазоне цен от 4 500 ₸.
Что совпадает при переходе с SMC CDQ2 на WAALPC CQ?
Раз WAALPC воспроизводит фирменный формат CQ напрямую, совпадает геометрия посадки компакта. Именно это позволяет ставить аналог на существующую плиту без сверления новых отверстий и переделки кронштейнов.
Резьбовые отверстия в торце
Компакт крепится не тягами, а резьбовыми отверстиями в торце корпуса. Их расположение и шаг воспроизведены по формату CQ — плита оригинала подходит.
T-пазы под датчики
Пазы на квадратном корпусе под бесконтактные датчики положения на тех же местах, что у SMC CQ2 — датчик встаёт в паз без адаптера.
Монтажная длина и посадка штока
Короткая общая длина ≈ Ø + ход + 10–20 мм и резьба штока по ряду формата — компакт встаёт в тот же габарит, что стоял на машине.
Совпадает и рабочая физика: усилие при равном диаметре и давлении, присоединение пневмопортов по типоразмеру, давление до 0,8 МПа по каталогу завода. Для магистралей с маслом или повышенной температурой берут исполнение с уплотнением FKM. Что формат не задаёт — ход, магнит и демпфирование — переносят из артикула оригинала и уточняют по чертежу.
CQ2 или CDQ2 — с магнитом или без?
Разница между CQ2 и CDQ2 в обозначении SMC — ровно одна буква «D», и означает она подготовку под датчики. В базовом CQ2 поршень без магнита, бесконтактные датчики положения на нём не сработают. В CDQ2 поршень с магнитным кольцом — тот самый, к которому крепят датчики в T-паз. WAALPC держит обе версии параллельно, поэтому под конкретный оригинал берут ту, что стояла на машине.
Правило простое: смотрят на префикс исходного артикула SMC и на наличие датчиков. C(D)Q2… с датчиками → WAALPC CDQ2 (172 SKU, от 5 820 ₸), CQ2… без датчиков → WAALPC CQ2 (519 SKU, от 4 500 ₸). В обеих семьях есть подсерии B, MB и SB — варианты корпуса и монтажа в пределах формата CQ (стандартный, с удлинённым штоком, укороченный). В сумме шесть подсерий дают 882 SKU компактных цилиндров — этого хватает на типовой список ремонтной службы упаковочной линии. Обозначение оригинала переносится напрямую, разница между версиями закрыта на стороне WAALPC.
Что проверить перед подбором аналога — ход, магнит, демпфирование?
Формат CQ задаёт посадку компакта, но не регламентирует ход, наличие магнита, механизм демпфирования, материал уплотнения и опции штока. Эти параметры — то, что переносят из артикула оригинала и уточняют по чертежу перед отгрузкой.
-
1
Ход из артикула
Цифра после диаметра — ход в мм: CQ2-32-25 → ход 25 мм. У компакта ход обычно до 100 мм. Нестандартный ход округляют до ближайшего большего из ряда серии.
-
2
Магнит под датчики: CQ2 или CDQ2
Если на компакте стояли бесконтактные датчики (D-M9 у SMC) — нужен магнитный поршень, то есть версия CDQ2. Базовый CQ2 без магнита — датчики на нём не увидят поршень.
-
3
Тип демпфирования
У компактов обычно упругое демпфирование (полиуретановые шайбы) — до 0,3–0,5 м/с. Для более быстрых циклов — исполнение с регулируемым демпфированием или внешний амортизатор. Тип сверяют с исходным.
-
4
Способ монтажа и суффикс
Резьбовые отверстия в торце, монтажная плита, кронштейн, суффикс варианта (например -CA). Посадка формата CQ совпадает, но монтажный комплект подбирают под тот, что стоял на машине.
-
5
Резьба штока и уплотнение
Резьба штока по ряду формата (от M5 у малых Ø до M16 у Ø100). Уплотнение: NBR для воздуха до +80 °C, FKM для масла и повышенной температуры.
Эти пять пунктов — тот минимум, который отделяет «встанет как родной» от «встанет, но датчики не увидят поршень». Формат (CQ) определяет строку матрицы, а ход, магнит, демпфирование и монтаж уточняются по артикулу и чертежу конкретного оригинала.
Где ставят CDQ2 — компактный цилиндр в упаковочной линии?
Формат CQ — рабочая лошадка упаковки и фасовки именно из-за короткого корпуса. На флоу-пак и картонажных машинах компакт прижимает клапан, толкает лоток по направляющей, фиксирует пачку под запайку, отсекает поток продукта. Раму такой машины проектируют плотно, лишних 100 мм на длину профильного цилиндра там нет — поэтому и берут компакт, у которого длина ≈ Ø + ход + 10–20 мм. Малые диаметры формата CQ (Ø12, Ø16, Ø20) закрывают именно лёгкие прижимы и отсечки, где нужно усилие 50–200 Н в минимальном габарите — там, где профильный цилиндр по ISO 15552 просто не поместится.
При ретрофите такой линии главное — не менять посадку. Компакт стоит на плите через резьбовые отверстия в торце, и если аналог воспроизводит формат CQ, плита и кронштейны остаются на месте. Датчики положения (в версии CDQ2) переставляются в те же T-пазы. Это и есть смысл подбора «по формату, а не по стандарту»: на упаковочной линии простой из-за несходящейся посадки дороже самого цилиндра. Разбор класса компактных цилиндров и границ стандарта ISO 21287 — в отдельной статье про совместимость по ISO 21287.
Сколько стоят аналоги SMC CDQ2?
CQ2 (аналог SMC CQ2)
519 SKU без магнита. CQ2-12-5 — 4 500 ₸, CQ2-16-5 — 4 620 ₸, CQ2B-12-10-CA — 4 500 ₸
CDQ2 (аналог SMC CDQ2)
172 SKU с магнитным поршнем под датчики положения. Подсерии CDQ2, CDQ2B
Датчики и монтаж
Датчики положения D-M9 в T-паз, монтажные плиты, кронштейны — под типоразмер
Компактные цилиндры формата CQ — срок в карточке. Все серии с ценами и наличием собраны в каталоге пневмоцилиндров WAALPC; там же — фильтр по компактным цилиндрам и подбор по диаметру и ходу. Сопутствующие принадлежности — датчики, монтажные плиты, кронштейны, наконечники штока — в разделе каталога пневмоцилиндров. Быстрый подбор аналога по одному артикулу — через посадочную страницу подбора аналогов.
Какие вопросы чаще всего задают про аналог SMC CDQ2?
Есть ли у WAALPC совместимый аналог цилиндра SMC CDQ2
Да. Компактному цилиндру SMC CDQ2 (и безмагнитному CQ2) в каталоге WAALPC соответствует одноимённая серия CQ — всего 882 SKU в шести подсериях, диапазон цен от 4 500 ₸. WAALPC воспроизводит фирменный формат CQ напрямую: совпадают резьбовые отверстия в торце, T-пазы под датчики и монтажная длина. Обозначение переносится один в один — SMC CDQ2-32-25 меняется на WAALPC CDQ2-32-25. Цена 4 500 ₸ за CQ2-12-5.
SMC CDQ2 — это стандарт ISO 21287 или фирменный формат
Это фирменный формат SMC, а не реализация ISO 21287. Международный стандарт ISO 21287 на компактные цилиндры существует и задаёт ряд диаметров Ø20–100 и посадку, но реальный CQ2/CDQ2 в него укладывается не полностью — например, у формата CQ есть диаметры Ø12 и Ø16, которых в ISO 21287 нет. Поэтому аналог подбирается не «по стандарту вообще», а по прямому воспроизведению формата CQ. ISO 21287 здесь — референс класса компактных цилиндров, а не чертёж посадки.
В чём разница между CQ2 и CDQ2
Ровно в одной букве «D» — это подготовка под датчики положения. Базовый CQ2 идёт без магнита в поршне, бесконтактные датчики на нём не сработают. CDQ2 — с магнитным кольцом в поршне, к нему крепят датчики в T-паз корпуса. Посадка, габарит и усилие у обеих версий одинаковы. Для подбора аналога смотрят: были на оригинале датчики — берут CDQ2 (от 5 820 ₸), не было — CQ2 (от 4 500 ₸).
Что нужно проверить перед подбором аналога SMC CDQ2 на WAALPC
Пять параметров, которые формат не задаёт: длину хода (цифра после диаметра в артикуле), наличие магнитного поршня под датчики (версия CQ2 или CDQ2), тип демпфирования (упругое или регулируемое), способ монтажа с суффиксом варианта и резьбу штока с материалом уплотнения (NBR до +80 °C или FKM). Посадка формата CQ совпадает автоматически, а эти опции сверяют по артикулу и чертежу конкретного оригинала.
Совпадает ли усилие у SMC CDQ2 и его аналога WAALPC
Да, при равном диаметре поршня и рабочем давлении усилие совпадает точно. Толкающее усилие считается по формуле F = p · π · D² / 4 и зависит только от диаметра и давления, а не от бренда или длины корпуса. Например, CQ2-12-5 при 6 бар даёт 68 Н теоретического усилия, а CQ2-32-25 — 483 Н; столько же, сколько SMC-оригинал того же диаметра. С учётом трения манжет и запаса на динамику полезную нагрузку берут порядка 70 % от теории.
Почему у формата CQ есть диаметры Ø12 и Ø16, если в ISO 21287 их нет
Потому что CQ2/CDQ2 — собственный формат SMC, а не исполнение стандарта. Международный стандарт ISO 21287 начинает ряд с Ø20, а фирменный формат CQ добавляет более мелкие Ø12 и Ø16 для лёгких прижимов и отсечек на упаковочных линиях. WAALPC воспроизводит формат полностью, включая эти мелкие диаметры, поэтому под артикул CQ2-12 или CQ2-16 есть точное соответствие: CQ2-12-5 — 4 500 ₸, CQ2-16-5 — 4 620 ₸.
За сколько подбирается аналог по списку артикулов SMC
Для типового списка на 10–100 позиций — 1 рабочий день. В ответ приходит таблица, где каждый артикул SMC разложен по трём категориям: точное соответствие, аналог с оговорками, не наш профиль. Перед отгрузкой каждая позиция сверяется по чертежу оригинала, а не подбирается по картинке.
