Поворотный привод компактный CRQ2

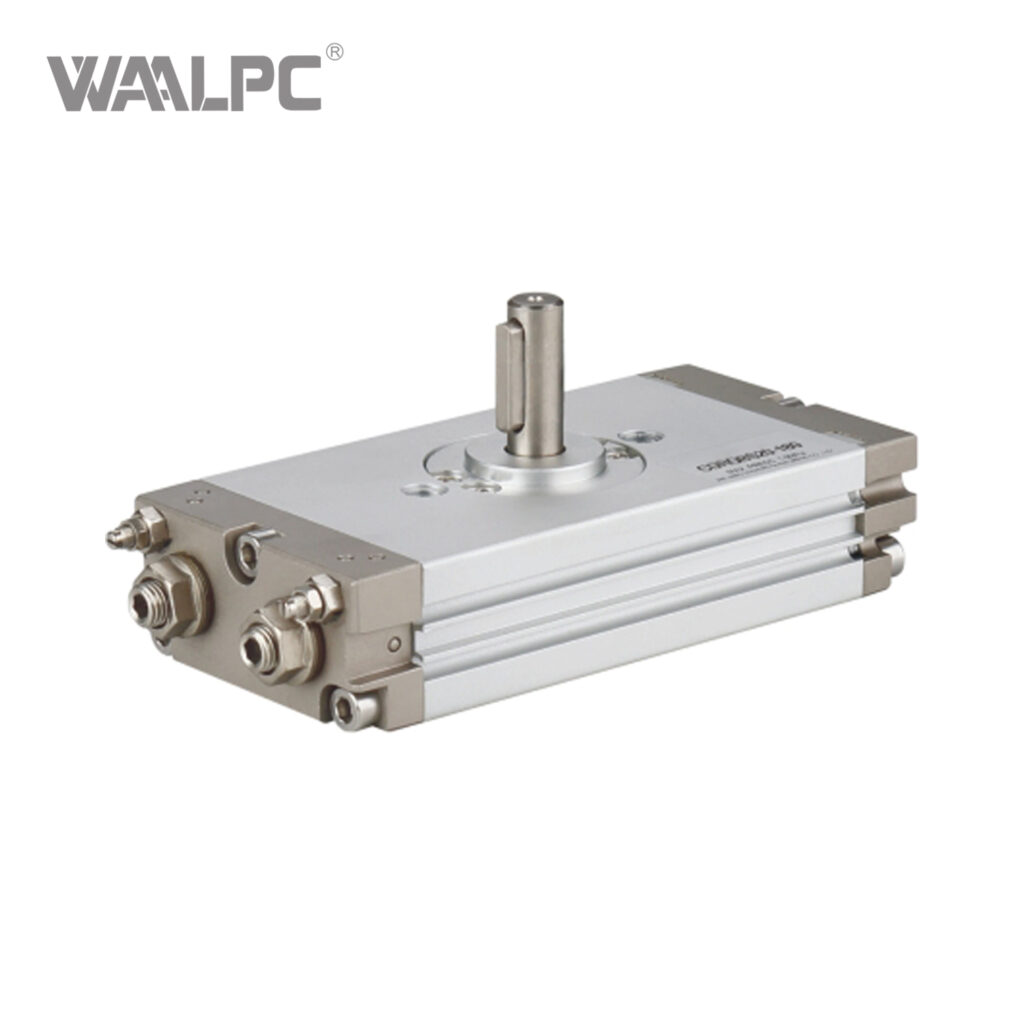

Поворотный пневмопривод WAALPC CRQ2 — Ø10–40 мм — компактный реечно-шестерёнчатый привод для встроенного монтажа, угол поворота 90°/180°. Совместимый аналог SMC.

Конструкция и принцип работы

Серия WAALPC CRQ2 — компактный поворотный привод реечно-шестерёнчатого типа: два противоположных поршня одновременно движутся навстречу друг другу, их рейки зацепляются с общей шестернёй на выходном валу и поворачивают его на 90° или 180°. Такая двухпоршневая схема компенсирует боковую нагрузку на шестерню и даёт компактные габариты при том же моменте, что у однопоршневых приводов. Выходная характеристика — крутящий момент на валу, а не линейное усилие штока: у CRQ2 нет выступающего рабочего штока, шестерня выведена на присоединительный вал. Корпус — анодированный алюминиевый сплав, уплотнения NBR обеспечивают герметичность во всём диапазоне рабочего давления на очищенном сжатом воздухе по ISO 8573-1, класс 4 или чище.

Технические характеристики

• Диаметр поршня: Ø 10–40 мм
• Угол поворота: 90° / 180°
• Максимальное рабочее давление: 1,0 МПа (10 бар)
• Диапазон температур: −20…+80 °C
• Рабочая среда: очищенный сжатый воздух
• Тип действия: двустороннее
• Материал корпуса: анодированный алюминиевый сплав
• Демпфирование: упругое или регулируемое (PPV)
• Количество типоразмеров в серии: 10 модификаций
• Доступные исполнения: B/CDRQ2B

Применение

Серия WAALPC CRQ2 применяется на автоматизированных линиях машиностроения, в упаковочном оборудовании, на сборочных постах, в составе манипуляторов и подающих механизмов, на испытательных стендах и в составе пневматических зажимов. Диапазон диаметров Ø 10–40 мм покрывает большинство задач малой и средней мощности, а набор исполнений позволяет подобрать модификацию под конкретную операцию без переделки оснастки. На производстве серия востребована в составе пневматической оснастки штампового, прессового и формовочного оборудования, в системах ориентации заготовок, в питателях и накопителях, а также в системах паллетирования и перемещения по конвейерным линиям. Возможность работы при отрицательных температурах до −20 °C делает её пригодной для неотапливаемых цехов и наружного исполнения с защитой от прямой влаги.

Совместимость и присоединительные размеры

Совместимый аналог SMC устанавливается на место вышедшего из строя привода без переделки конструкции и без замены пневматических подводов, кронштейнов и датчиков положения. Магнитное исполнение поршня совместимо со стандартными магнитоконтактными датчиками с креплением на корпус. При подборе аналога рекомендуем сверить шаблон артикула с прайс-листом WAALPC — формат кодирования диаметра, хода и опций соответствует общепринятой схеме SMC.

Поставка и комплектация

Серия WAALPC CRQ2 поставляется в фирменной упаковке производителя в комплекте с паспортом и руководством по эксплуатации на русском языке. Срок поставки: 2–4 недели. Перед оформлением заказа отдел продаж КОРНЕТА уточняет требуемое исполнение по форме штока, типу крепления, наличию магнитного поршня и регулируемых демпферов. По запросу подбираются совместимые датчики положения, кронштейны, фитинги цангового присоединения и пневмолинии.

Какие типоразмеры и углы поворота у серии CRQ2?

Ряд включает диаметры 10, 15, 20, 30, 40 мм и угол поворота 90° или 180° — всего 10 исполнений. Это реечно-шестерёнчатый привод компактной (двухпоршневой) схемы: выходное действие — крутящий момент на валу, растущий вместе с диаметром, а не линейное усилие штока, поэтому формула «усилие = давление × площадь поршня» для CRQ2 не применяется. Точный крутящий момент по типоразмеру — в паспорте на исполнение.

Совместимость с импортными аналогами

Совместимый аналог — SMC CRQ2 (совпадают присоединительные и установочные размеры, серия CRQ2).

Как расшифровать артикул CRQ2B/CDRQ2B?

Формат: CRQ2B/CDRQ2B-{диаметр}-{угол поворота}

• CRQ2B/CDRQ2B — серия
• Диаметр: 10 / 15 / 20 / 30 / 40
• Угол поворота: 90° / 180°

Пример: CRQ2B/CDRQ2B-10-90°
