34 260 ₸ с НДС · склад в Алматы · доставка по Казахстану
DPZ-GF-20-25: Ø20 мм, ход 25 мм, теоретически 188 Н при 6 бар. Совместимый аналог: Festo DPZ-20-25-P-A-GF.
| Диаметр поршня | 20 мм |
| Ход | 25 мм |
| Площадь поршня | 3,1 см² |
| Усилие на выталкивание при 6 бар (0,6 МПа) | 188 Н (теоретическое, без потерь на трение) |
| Объём камеры на полный ход | 0,008 л |
| Исполнение | GF |
| Материал | Алюминиевый сплав |
| Рабочее давление | до 0,8 МПа по каталогу завода |
| Рабочая среда | очищенный сжатый воздух |
| Артикул | DPZ-GF-20-25 |
| Серия | DPZ, 60 исполнений в карточке |
| Цена | 34 260 ₸; в серии цены от 22 980 до 92 220 ₸ |
| Наличие | поставка 3–5 недель; в серии на складе 0 из 60 |
| Совместимые бренды | Festo |

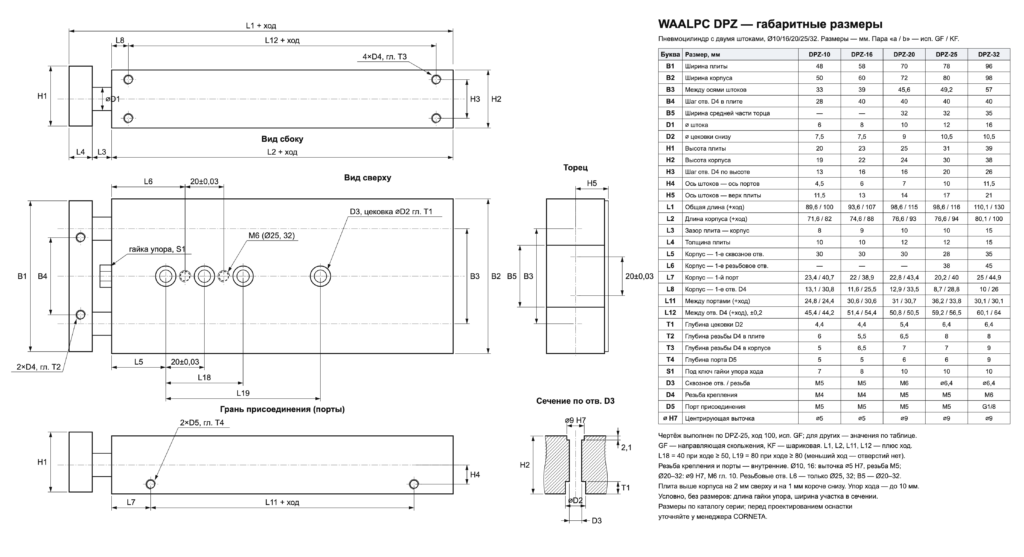

Габаритный чертёж серии DPZ: длины, присоединительные и установочные размеры в миллиметрах. Размеры вашего исполнения DPZ-GF-20-25 смотрите в таблице под чертежом, по столбцу типоразмера. Открыть чертёж крупно. Нужно подтвердить размеры перед покупкой — позвоните +7 707 540-71-38.
Перед заказом сопоставьте выбранное исполнение с исходным цилиндром и условиями установки.
| Параметр | Что проверить перед заказом |
|---|---|
| Размеры | Сравните диаметр поршня, ход и монтажные размеры с чертежом вашей установки. |
| Шток | Уточните вид и размер резьбы штока и размеры присоединяемой детали. |
| Подключение воздуха | Сверьте размер резьбы портов, их расположение и доступ для подключения трубок. |
| Рабочий режим | Укажите давление в месте установки, требуемое усилие, скорость и число циклов. |
| Исполнение | Уточните требования к демпфированию, датчикам положения и условиям рабочей среды. |
Для подбора пришлите исходный артикул, фото шильдика и чертёж установки вместе с рабочими параметрами.
Обозначение DPZ-GF-20-25 состоит из 4 частей, разделённых дефисом. DPZ — серия («пневмоцилиндр с двумя штоками DPZ — Ø10–32 мм, ход 10–100 мм»). 20 — диаметр поршня в миллиметрах. 25 — ход в миллиметрах. Соседние обозначения того же ряда: DPZ-GF-10-10, DPZ-GF-10-50, DPZ-GF-16-80, DPZ-GF-20-100, DPZ-GF-25-10, DPZ-GF-25-100. В карточке серии DPZ 60 исполнений с ценой от 22 980 до 92 220 ₸; DPZ-GF-20-25 по цене снизу — 14-й.
Ø20 мм, F = P·π·D²/4: 4 бар — 126 Н; 5 бар — 157 Н; 6 бар — 188 Н; 7 бар — 220 Н. Площадь поршня 3,1 см². Значения теоретические, на обратном ходу — меньше на площадь штока.
Ø20 мм, ход 25 мм, шток Ø8 мм: объём цилиндра за двойной ход V = π/4·(2·D² − d²)·L = 14 см³, при 6 бар (изб.) это около 0,1 нл свободного воздуха. Для своих давления и числа циклов в минуту — калькулятор расхода воздуха, для усилия — калькулятор усилия цилиндра.
Проверено по брендам: Festo — 1 код. Всего 1 совместимых кодов у 1 бренда; ваш артикул DPZ-GF-20-25 — наш ответ на любой из них.
| Бренд | Код |
|---|---|
| Festo | DPZ-20-25-P-A-GF |
Семейства: Festo DPZ · все аналоги Festo · все совместимые аналоги
DPZ-GF-20-25 — 34 260 ₸ за штуку; в серии DPZ цены от 22 980 до 92 220 ₸, на складе 0 из 60 исполнений. Поставка 3–5 недель. Рядом по серии: DPZ-GF-20-10 — 33 120 ₸; DPZ-GF-20-40 — 35 400 ₸; DPZ-GF-20-50 — 36 180 ₸; DPZ-GF-20-80 — 38 580 ₸. Заказ: корзина, «Купить в 1 клик» или +7 707 540-71-38.
DPZ-GF-20-10: ход 10 мм вместо 25 мм, цена 33 120 ₸, дешевле на 1 140 ₸. DPZ-GF-20-40: ход 40 мм вместо 25 мм, цена 35 400 ₸, дороже на 1 140 ₸. DPZ-GF-20-50: ход 50 мм вместо 25 мм, цена 36 180 ₸, дороже на 1 920 ₸. DPZ-GF-20-80: ход 80 мм вместо 25 мм, цена 38 580 ₸, дороже на 4 320 ₸. Разброс цен среди этих соседей: от 33 120 до 38 580 ₸ при вашем 34 260 ₸.
Ближайшие 8 типоразмеров — DPZ-GF-20-10, DPZ-GF-20-40, DPZ-GF-20-50, DPZ-GF-20-80, DPZ-GF-20-100; цены соседей от 26 640 до 40 140 ₸, ваш артикул — 34 260 ₸.
DPZ-GF-20-10 — 33 120 ₸DPZ-GF-20-40 — 35 400 ₸DPZ-GF-20-50 — 36 180 ₸DPZ-GF-20-80 — 38 580 ₸DPZ-GF-20-100 — 40 140 ₸DPZ-GF-16-25 — 27 600 ₸DPZ-GF-16-10 — 26 640 ₸DPZ-GF-16-40 — 28 620 ₸
Категория: Двухштоковые цилиндры DPZ (Festo-формат)Статья: Двухпоршневые и двухштоковые пневмоцилиндры CXSM, CXSW, STW, DPZ: как выбрать и совместимый аналог
Соседние коды ряда DPZ: DPZ-GF-10-10DPZ-GF-10-50DPZ-GF-16-80DPZ-GF-20-100DPZ-GF-25-10DPZ-GF-25-100
Стоимость DPZ-GF-20-25 — 34 260 ₸, НДС 16 % уже включён (4 726 ₸). Расчёт — в тенге, по счёту.
По Алматы доставку выполняет собственная служба доставки. В другие города Казахстана отправляем транспортными компаниями Alemtat и B-Express: срок доставки по республике — 5–10 рабочих дней. Стоимость доставки зависит от веса и объёма груза; мы называем её до оплаты и указываем в счёте отдельной строкой.
Заберите заказ сами: Алматы, ул. Садвакасова, 122; работаем с понедельника по пятницу, 9:00–18:00 (сб и вс — выходные).
Позвоните или напишите в WhatsApp: +7 707 540-71-38; письма — на info@corneta.kz. Счёт для организаций и ИП Казахстана — с НДС.
WAALPC пневмоцилиндр DPZ-GF-20-25: беттегі деректер Қазақстандағы тапсырыс берушілерге арналған — баға теңгемен, ҚҚС-пен, ал жеткізу мерзімі Алматы бойынша және республика бойынша бөлек көрсетілген.
Негізгі өлшемдері: поршень диаметрі — 20 мм, жүрісі — 25 мм; поршень ауданы шамамен 314 мм². Есептік күш (үйкеліссіз): 4 бар — 126 Н, 6 бар — 188 Н, 8 бар — 251 Н. 6 бар қысымда бір жүріске шамамен 0,06 нл, ал толық циклға (алға және артқа) шамамен 0,11 нл сығылған ауа жұмсалады — компрессор мен ресивер таңдағанда осыны ескеріңіз.
Жүктеме мен жылдамдыққа қарай күш қорын таңдаңыз: теориялық итеру күшін қажеттіден кемінде 1,5–2 есе үлкен алған жөн. Цилиндрдің бекітілуіне және штоктың бүйір жүктемесіне де назар аударыңыз.
Тапсырысты рәсімдеу қарапайым: артикул мен саны бойынша шот шығарылады, шот бойынша қолма-қолсыз төлегеннен кейін тауар Алматыдағы қоймадан беріледі немесе тасымалдаушыға тапсырылады.
DPZ-GF-20-25 бағасы — 34 260 ₸, ҚҚС 16 % қоса (ҚҚС сомасы — 4 726 ₸). Алматы бойынша жеткізуді өзіміздің жеткізу қызметі жүзеге асырады. Қазақстанның басқа қалаларына тапсырыс 5–10 жұмыс күнінде Alemtat және B-Express қызметтері арқылы жеткізіледі. Жеткізу құны салмағы мен көлеміне қарай есептеліп, төлемге дейін айтылады. Өзі алып кету: Алматы, Садвакасова көшесі, 122, дүйсенбі–жұма 9:00–18:00, сенбі мен жексенбі — демалыс.
Артикулыңызды +7 707 540-71-38 нөміріне (WhatsApp) немесе info@corneta.kz мекенжайына жіберіңіз: сәйкестікті тексеріп, шот дайындаймыз.
Есеп формулалары: күш F = p · A, ауа шығыны Q = A · жүріс · (p + 1,013). Мәндер идеалды жағдайға арналған, нақты қондырғыда үйкеліс қосымша шығын тудырады.
Компрессор өнімділігін таңдау үшін ауа шығынын қараңыз:
Бір жүрістегі жұмыс (6 бар): A = F · s ≈ 4,7 Дж. Жұмыс көрсеткіші цилиндрдің жүктемемен үйлесуін тексеруге қажет.
DPZ-GF-20-25 таңдауын растау үшін мыналарды салыстырыңыз:
DPZ-GF-20-25 бағасы — 34 260 ₸, ҚҚС 16 % қоса (оның ішінде ҚҚС — 4 726 ₸).
Республика бойынша — 5–10 жұмыс күні, тасымалдаушылар: Alemtat және B-Express. Алматы ішінде жеткізуді өзіміз жасаймыз.
Иә: Алматы, Садвакасова көшесі, 122; дүйсенбіден жұмаға дейін 9:00–18:00, сенбі мен жексенбі — демалыс.
