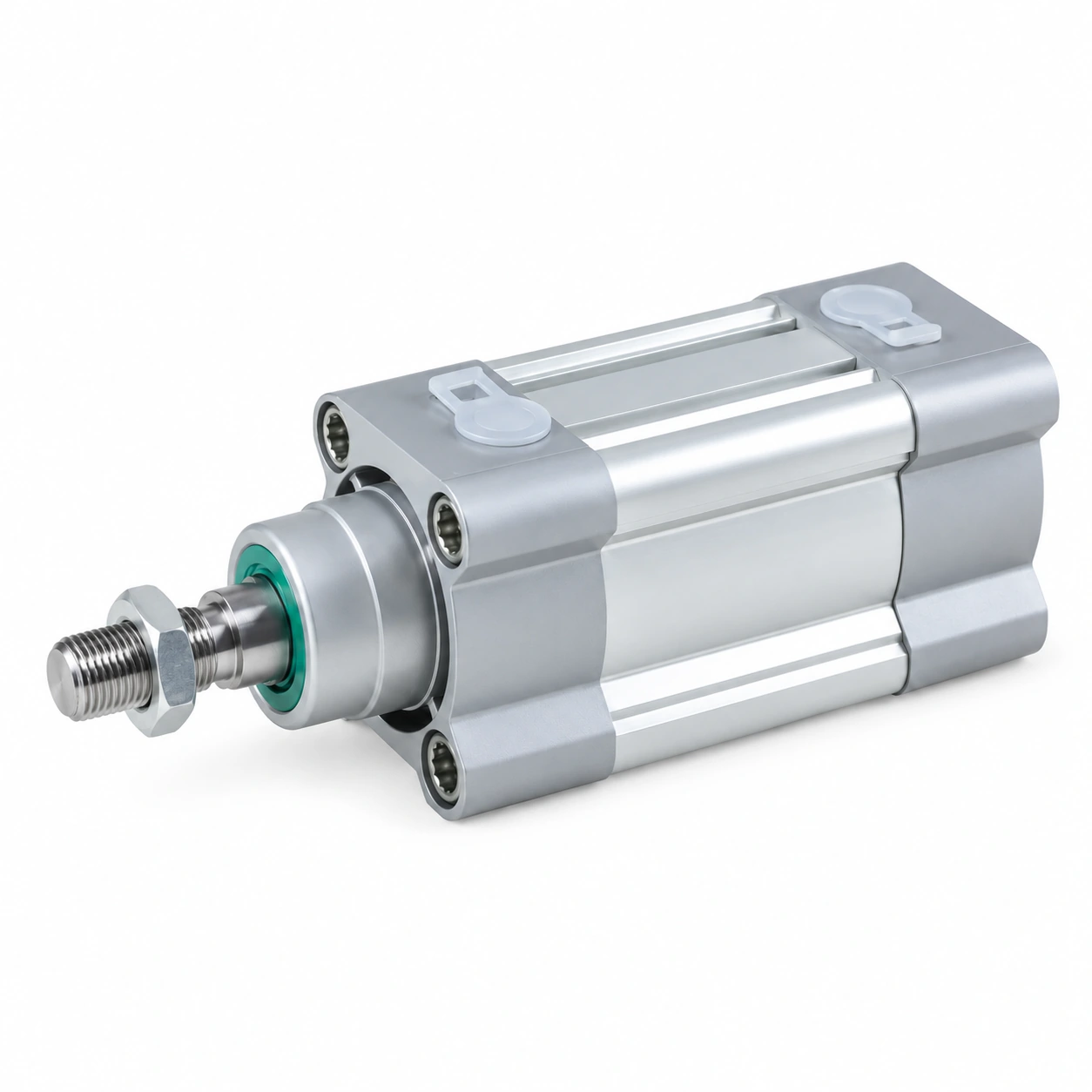

DSBC-40-25-PPV-A: Ø40 мм, ход 25 мм, теоретически 754 Н при 6 бар. Совместимый аналог: Aignep LH0400025; AirTAC SE40X25S; AVENTICS 0822121001, MNR 0822121001; Camozzi 47M2P040A0025, 61M2P040A0025, 62M2P040A0025.
| Диаметр поршня | 40 мм |
| Ход | 25 мм |
| Площадь поршня | 12,6 см² |
| Усилие на выталкивание при 6 бар (0,6 МПа) | 754 Н (теоретическое, без потерь на трение) |
| Объём камеры на полный ход | 0,031 л |
| Демпфирование | PPV-A |
| Исполнение | base |
| Макс. рабочее давление | до 0,8 МПа по каталогу завода |
| Температурный диапазон | стандарт −5…80 °C, T1 0…120 °C, T3 −40…80 °C, T4 0…150 °C |
| Материал гильзы | Анодированный алюминиевый профиль |
| Уплотнение | NBR (нитрильный каучук), смазка PTFE |
| Артикул | DSBC-40-25-PPV-A |
| Серия | DSBC, 1060 исполнений в карточке |
| Цена | 26 280 ₸; в серии цены от 17 820 до 938 100 ₸ |
| Наличие | поставка 3–5 недель; в серии на складе 34 из 1060 |
| Совместимые бренды | Aignep, AirTAC, AVENTICS, Camozzi, CHELIC, Festo, Metal Work, Mindman, Norgren, Parker, Univer |
Технический паспорт серии DSBC (PDF) — изготовитель WAALPC, назначение, подключение, условия эксплуатации.
Обозначение DSBC-40-25-PPV-A состоит из 5 частей, разделённых дефисом. DSBC — серия («пневмоцилиндр профильный DSBC (ISO 15552)»). 40 — диаметр поршня в миллиметрах. 25 — ход в миллиметрах. Соседние обозначения того же ряда: DSBC-40-50-PPV-A, DSBC-40-75-PPV-A, DSBC-40-80-PPV-A, DSBC-40-100-PPV-A, DSBC-40-125-PPV-A. В карточке серии DSBC 1060 исполнений с ценой от 17 820 до 938 100 ₸; DSBC-40-25-PPV-A по цене снизу — 42-й.
Ø40 мм, F = P·π·D²/4: 4 бар — 503 Н; 5 бар — 628 Н; 6 бар — 754 Н; 7 бар — 880 Н. Площадь поршня 12,6 см². Значения теоретические, на обратном ходу — меньше на площадь штока.
Ø40 мм, ход 25 мм, шток Ø16 мм: объём цилиндра за двойной ход V = π/4·(2·D² − d²)·L = 58 см³, при 6 бар (изб.) это около 0,4 нл свободного воздуха. Для своих давления и числа циклов в минуту — калькулятор расхода воздуха, для усилия — калькулятор усилия цилиндра.
Проверено по брендам: Aignep — 1 код; AirTAC — 1 код; AVENTICS — 2 кода; Camozzi — 6 кодов; CHELIC — 2 кода; Festo — 4 кода; Metal Work — 2 кода; Mindman — 1 код; Norgren — 2 кода; Parker — 2 кода; Univer — 3 кода. Всего 26 совместимых кодов у 11 брендов; ваш артикул DSBC-40-25-PPV-A — наш ответ на любой из них.
| Бренд | Код |
|---|---|
| Aignep | LH0400025 |
| AirTAC | SE40X25S |
| AVENTICS | 0822121001, MNR 0822121001 |
| Camozzi | 47M2P040A0025, 61M2P040A0025, 62M2P040A0025, 63MP2C040A0025, 63MT2C040A0025, 67MP2C040A0025 |
| CHELIC | DAI 40 × 25, DNF 40 × 25 |
| Festo | 1376656, 1376903, DSBC-40-25-PPSA-N3, DSBC-40-25-PPVA-N3 |
| Metal Work | 1210400025CP, 121A400025CP |
| Mindman | MCQI3-11-40-25M |
| Norgren | PRA/182040/M/25, PRA/8040/M/25 |
| Parker | P1D-S040MS-0025, P1F-S040MS-0025-0000 |
| Univer | KD2000400025M, KE2000400025M, KL2000400025M |
Семейства: Camozzi DSBC · CHELIC DSBC · Mindman DSBC · Metal Work DSBC · все совместимые аналоги
DSBC-40-25-PPV-A — 26 280 ₸ за штуку; в серии DSBC цены от 17 820 до 938 100 ₸, на складе 34 из 1060 исполнений. Поставка 3–5 недель. Рядом по серии: DSBC-40-50-PPV-A — 26 580 ₸; DSBC-40-75-PPV-A — 27 180 ₸; DSBC-40-80-PPV-A — 27 360 ₸; DSBC-40-100-PPV-A — 29 640 ₸. Цена — по каталогу на 20.10.2026. Заказ: корзина, «Купить в 1 клик» или +7 707 540-71-38.
DSBC-40-50-PPV-A: ход 50 мм вместо 25 мм, цена 26 580 ₸, дороже на 300 ₸. DSBC-40-75-PPV-A: ход 75 мм вместо 25 мм, цена 27 180 ₸, дороже на 900 ₸. DSBC-40-80-PPV-A: ход 80 мм вместо 25 мм, цена 27 360 ₸, дороже на 1 080 ₸. DSBC-40-100-PPV-A: ход 100 мм вместо 25 мм, цена 29 640 ₸, дороже на 3 360 ₸. Разброс цен среди этих соседей: от 26 580 до 29 640 ₸ при вашем 26 280 ₸.
Ближайшие 8 типоразмеров — DSBC-40-50-PPV-A, DSBC-40-75-PPV-A, DSBC-40-80-PPV-A, DSBC-40-100-PPV-A, DSBC-40-125-PPV-A; цены соседей от 26 580 до 32 280 ₸, ваш артикул — 26 280 ₸.
DSBC-40-50-PPV-A — 26 580 ₸DSBC-40-75-PPV-A — 27 180 ₸DSBC-40-80-PPV-A — 27 360 ₸DSBC-40-100-PPV-A — 29 640 ₸DSBC-40-125-PPV-A — 29 640 ₸DSBC-40-150-PPV-A — 30 420 ₸DSBC-40-160-PPV-A — 30 960 ₸DSBC-40-175-PPV-A — 32 280 ₸
Тот же Ø, другой ход: DSBC-40-200-PPV-ADSBC-40-250-PPV-ADSBC-40-300-PPV-ADSBC-40-350-PPV-A
Тот же ход, другой Ø: DSBC-32-25-PPV-ADSBC-50-25-PPV-ADSBC-63-25-PPV-ADSBC-80-25-PPV-A
Категория: Стандартные пневмоцилиндрыСтатья: Чем заменить AirTAC 4V420-15 (4V42015A/B/C/F…): расшифровка кода и совместимый аналогСтатья: SMC AFF — магистральный фильтр: как подобрать типоразмер
Соседние коды ряда DSBC: DSBC-32-800-PPV-ADSBC-32-900-PPV-ADSBC-32-1000-PPV-ADSBC-40-400-PPV-ADSBC-40-500-PPV-ADSBC-40-600-PPV-A
Совместимый аналог серии DSBC подобран к кодам марок: Festo — 1355 кодов; Camozzi — 947 кодов; Mindman — 457 кодов; Univer — 396 кодов; Parker — 266 кодов; Metal Work — 251 код — в числе только обозначения, проверенные по каталогу марки. В карточке серии 1060 исполнений с ценой в каталоге, от 17 820 до 938 100 ₸; на складе в Алматы — 34. DSBC-40-25-PPV-A — 26 280 ₸. Пришлите код вашей марки — сверим исполнение и ответим с ценой.
На странице аналогов: размер DSBC-40-25 · DSBC-40-100-PPV-A · DSBC-40-125-PPV-A · DSBC-40-150-PPV-A · DSBC-40-160-PPV-A · DSBC-40-175-PPV-A · DSBC-40-50-PPV-A · DSBC-40-75-PPV-A
Товар хранится на складе в Алматы (ул. Садвакасова, 25а). Доставка по Казахстану бесплатная. Цены указаны в тенге с НДС 16 %, оплата по счёту, к заказу прилагается ЭСФ. Подбор и счёт: +7 707 540-71-38, info@corneta.kz.
