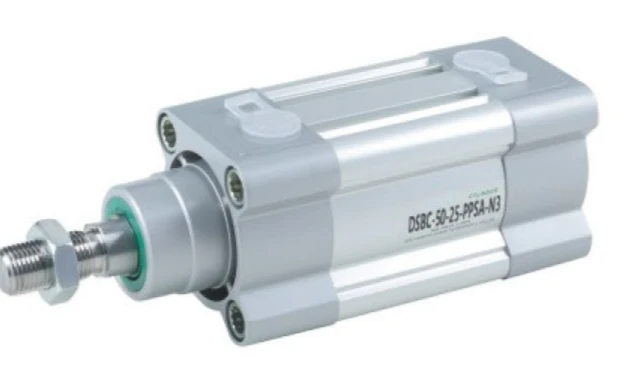

DSBC-50-25-PPV-A: Ø50 мм, ход 25 мм, теоретически 1 178 Н при 6 бар. Совместимый аналог: Aignep LH0500025; AVENTICS 0822122001, MNR 0822122001; Camozzi 47M2P050A0025, 61M2P050A0025, 62M2P050A0025; CHELIC DAI 50 × 25, DNF 50 × 25.
| Диаметр поршня | 50 мм |
| Ход | 25 мм |
| Площадь поршня | 19,6 см² |
| Усилие на выталкивание при 6 бар (0,6 МПа) | 1 178 Н (теоретическое, без потерь на трение) |
| Объём камеры на полный ход | 0,049 л |
| Демпфирование | PPV-A |
| Исполнение | base |
| Макс. рабочее давление | до 0,8 МПа по каталогу завода |
| Температурный диапазон | стандарт −5…80 °C, T1 0…120 °C, T3 −40…80 °C, T4 0…150 °C |
| Материал гильзы | Анодированный алюминиевый профиль |
| Уплотнение | NBR (нитрильный каучук), смазка PTFE |
| Артикул | DSBC-50-25-PPV-A |
| Серия | DSBC, 1060 исполнений в карточке |
| Цена | 35 460 ₸; в серии цены от 17 820 до 938 100 ₸ |
| Наличие | поставка 3–5 недель; в серии на складе 34 из 1060 |
| Совместимые бренды | Aignep, AVENTICS, Camozzi, CHELIC, Festo, Metal Work, Mindman, Norgren, Parker, Univer |
Обозначение DSBC-50-25-PPV-A состоит из 5 частей, разделённых дефисом. DSBC — серия («пневмоцилиндр профильный DSBC (ISO 15552)»). 50 — диаметр поршня в миллиметрах. 25 — ход в миллиметрах. Соседние обозначения того же ряда: DSBC-50-50-PPV-A, DSBC-50-75-PPV-A, DSBC-50-100-PPV-A, DSBC-50-125-PPV-A, DSBC-50-150-PPV-A. В карточке серии DSBC 1060 исполнений с ценой от 17 820 до 938 100 ₸; DSBC-50-25-PPV-A по цене снизу — 105-й.
Ø50 мм, F = P·π·D²/4: 4 бар — 785 Н; 5 бар — 982 Н; 6 бар — 1 178 Н; 7 бар — 1 374 Н. Площадь поршня 19,6 см². Значения теоретические, на обратном ходу — меньше на площадь штока.
Ø50 мм, ход 25 мм, шток Ø20 мм: объём цилиндра за двойной ход V = π/4·(2·D² − d²)·L = 90 см³, при 6 бар (изб.) это около 0,6 нл свободного воздуха. Для своих давления и числа циклов в минуту — калькулятор расхода воздуха, для усилия — калькулятор усилия цилиндра.
Проверено по брендам: Aignep — 1 код; AVENTICS — 2 кода; Camozzi — 6 кодов; CHELIC — 2 кода; Festo — 4 кода; Metal Work — 2 кода; Mindman — 1 код; Norgren — 2 кода; Parker — 2 кода; Univer — 3 кода. Всего 25 совместимых кодов у 10 брендов; ваш артикул DSBC-50-25-PPV-A — наш ответ на любой из них.
| Бренд | Код |
|---|---|
| Aignep | LH0500025 |
| AVENTICS | 0822122001, MNR 0822122001 |
| Camozzi | 47M2P050A0025, 61M2P050A0025, 62M2P050A0025, 63MP2C050A0025, 63MT2C050A0025, 67MP2C050A0025 |
| CHELIC | DAI 50 × 25, DNF 50 × 25 |
| Festo | 1366948, 1376301, DSBC-50-25-PPSA-N3, DSBC-50-25-PPVA-N3 |
| Metal Work | 1210500025CP, 121A500025CP |
| Mindman | MCQI3-11-50-25M |
| Norgren | PRA/182050/M/25, PRA/8050/M/25 |
| Parker | P1D-S050MS-0025, P1F-S050MS-0025-0000 |
| Univer | KD2000500025M, KE2000500025M, KL2000500025M |
Семейства: Camozzi DSBC · CHELIC DSBC · Mindman DSBC · Metal Work DSBC · все совместимые аналоги
DSBC-50-25-PPV-A — 35 460 ₸ за штуку; в серии DSBC цены от 17 820 до 938 100 ₸, на складе 34 из 1060 исполнений. Поставка 3–5 недель. Рядом по серии: DSBC-50-50-PPV-A — 34 320 ₸; DSBC-50-75-PPV-A — 38 820 ₸; DSBC-50-100-PPV-A — 37 680 ₸; DSBC-50-125-PPV-A — 40 500 ₸. Цена — по каталогу на 19.10.2026. Заказ: корзина, «Купить в 1 клик» или +7 707 540-71-38.
DSBC-50-50-PPV-A: ход 50 мм вместо 25 мм, цена 34 320 ₸, дешевле на 1 140 ₸. DSBC-50-75-PPV-A: ход 75 мм вместо 25 мм, цена 38 820 ₸, дороже на 3 360 ₸. DSBC-50-100-PPV-A: ход 100 мм вместо 25 мм, цена 37 680 ₸, дороже на 2 220 ₸. DSBC-50-125-PPV-A: ход 125 мм вместо 25 мм, цена 40 500 ₸, дороже на 5 040 ₸. Разброс цен среди этих соседей: от 34 320 до 40 500 ₸ при вашем 35 460 ₸.
Ближайшие 8 типоразмеров — DSBC-50-50-PPV-A, DSBC-50-75-PPV-A, DSBC-50-100-PPV-A, DSBC-50-125-PPV-A, DSBC-50-150-PPV-A; цены соседей от 34 320 до 46 080 ₸, ваш артикул — 35 460 ₸.
DSBC-50-50-PPV-A — 34 320 ₸DSBC-50-75-PPV-A — 38 820 ₸DSBC-50-100-PPV-A — 37 680 ₸DSBC-50-125-PPV-A — 40 500 ₸DSBC-50-150-PPV-A — 43 800 ₸DSBC-50-160-PPV-A — 42 360 ₸DSBC-50-175-PPV-A — 45 540 ₸DSBC-50-200-PPV-A — 46 080 ₸
Тот же Ø, другой ход: DSBC-50-250-PPV-ADSBC-50-300-PPV-ADSBC-50-350-PPV-ADSBC-50-400-PPV-A
Тот же ход, другой Ø: DSBC-40-25-PPV-ADSBC-63-25-PPV-ADSBC-32-25-PPV-ADSBC-80-25-PPV-A
Категория: Стандартные пневмоцилиндрыСтатья: Чем заменить AirTAC 4V420-15 (4V42015A/B/C/F…): расшифровка кода и совместимый аналогСтатья: SMC AFF — магистральный фильтр: как подобрать типоразмер
Соседние коды ряда DSBC: DSBC-40-800-PPV-ADSBC-40-900-PPV-ADSBC-40-1000-PPV-ADSBC-50-250-PDSBC-50-500-PPV-ADSBC-50-600-PPV-A
Совместимый аналог серии DSBC подобран к кодам марок: Festo — 1355 кодов; Camozzi — 947 кодов; Mindman — 457 кодов; Univer — 396 кодов; Parker — 266 кодов; Metal Work — 251 код — в числе только обозначения, проверенные по каталогу марки. В карточке серии 1060 исполнений с ценой в каталоге, от 17 820 до 938 100 ₸; на складе в Алматы — 34. DSBC-50-25-PPV-A — 35 460 ₸. Пришлите код вашей марки — сверим исполнение и ответим с ценой.
